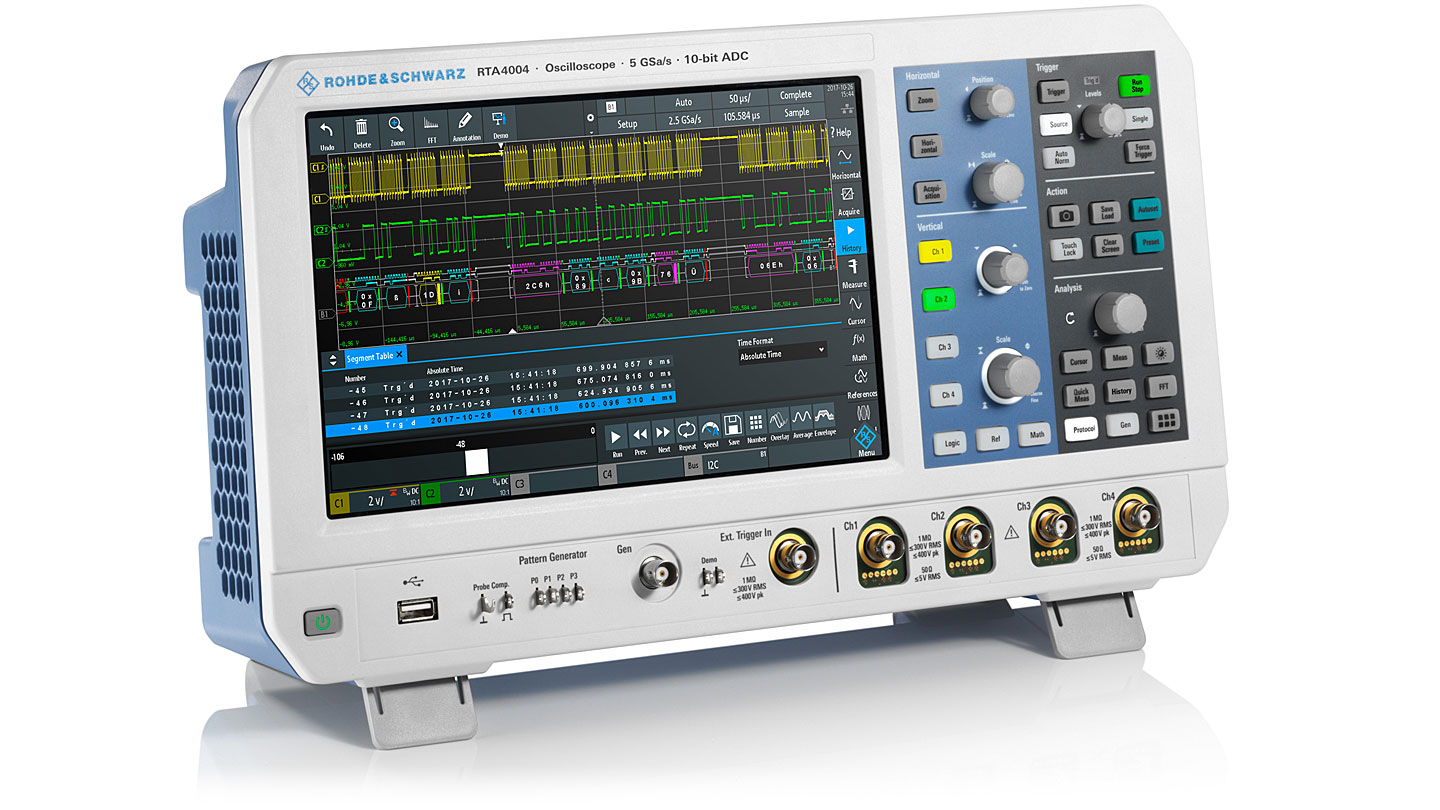

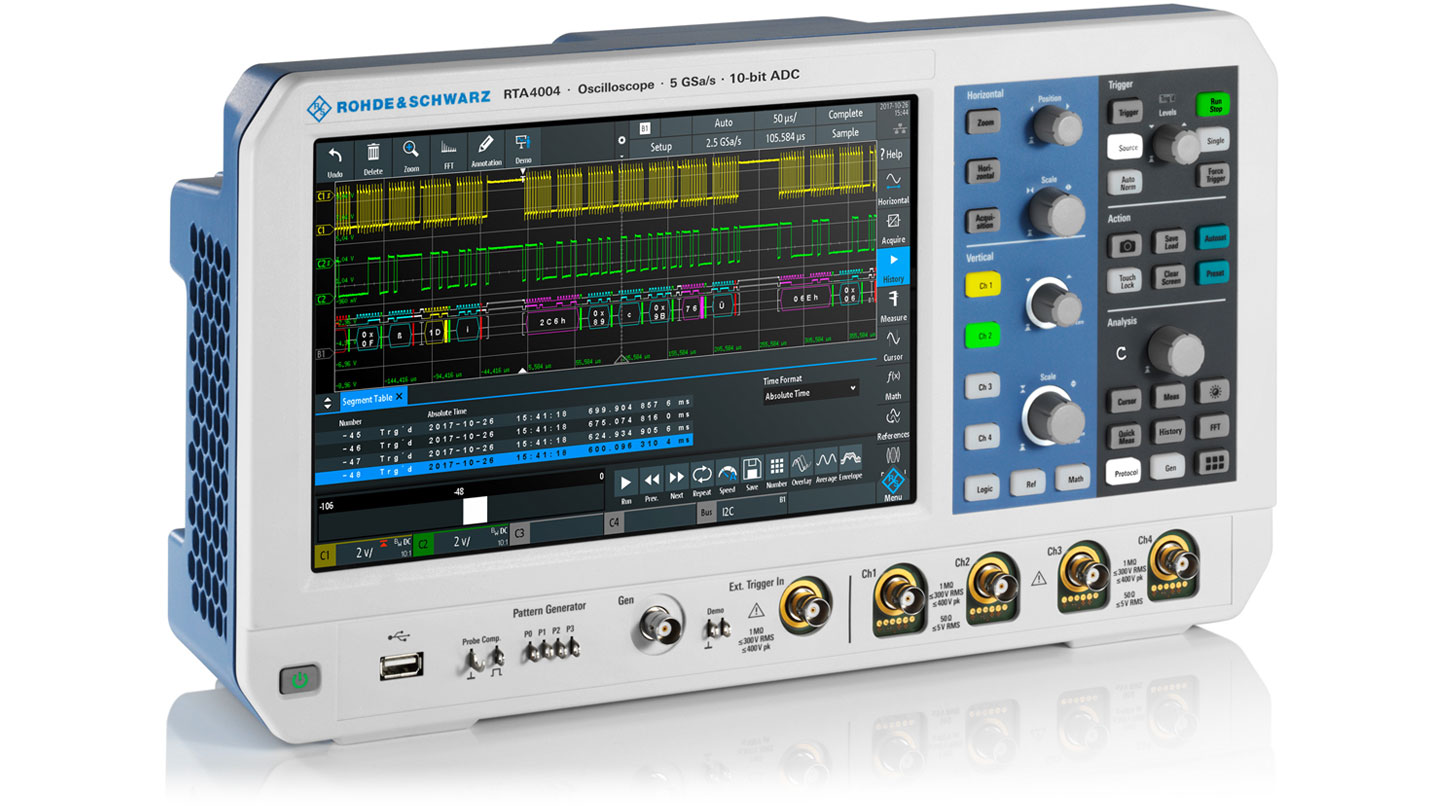

로데슈바르즈 RTA4004시리즈 오실로스코프
10 배 더 많은 신호의 디테일을 확인하세요.

RTA4000은 최고 수준의 신호 무결성과 높은 응답성의 대용량 메모리를 탑재해 Power of 10의 의미를 한차원 높여줍니다. 로데슈바르즈 자체 설계의 10 bit ADC와 동급 최고의 노이즈 억제 성능 및 메모리 크기는 선명한 파형과 더욱 정확한 측정을 제공하며, 예기치 않은 측정 과제에서 확실한 측정 성능을 보장합니다.



모델명	대역폭	샘플링 속도	메모리 크기	채널 수	분해능	MSO옵션
RTA4004	200 MHz	5 Gsample/s	200 Mpts	4 채널	10 bit	16 채널
RTA4K-34	350 MHz	5 Gsample/s	200 Mpts	4 채널	10 bit	16 채널
RTA4K-54	500 MHz	5 Gsample/s	200 Mpts	4 채널	10 bit	16 채널
RTA4K-104	1 GHz	5 Gsample/s	200 Mpts	4 채널	10 bit	16 채널
RTA4K-COM4	1 GHz	5 Gsample/s	200 Mpts	4+16 채널	10 bit	기본사양 (Full-option 장비)



[RTA4000 - 주요기능 및 운용 데모시연 동영상]	[RTA4000 - 전력 측정 데모시연 동영상]
[RTA4000 - 터치스크린을 활용한 줌(Zoom) 데모시연 동영상]

동급 최강의 신호 무결성

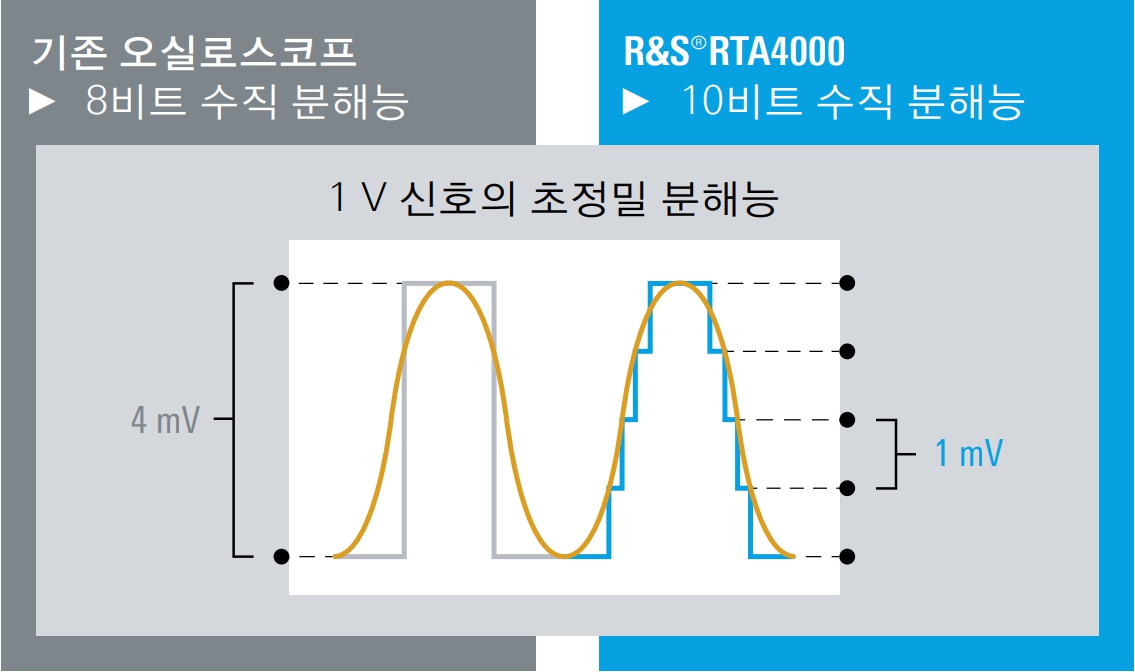

10bit A/D 컨버터: 작은 신호 정보도 검출 로데슈바르즈에서 자체 개발한 10bit A/D 컨버터는 가장 높은 분해능에서 최고의 신호 충실도를 보장합니다.


로데슈바르즈가 독자적으로 개발한 10비트 A/D 컨버터의 성능이 기존의 8비트 A/D 컨버터에 비해 4배 향상되었습니다. 고분해능이 적용되어 낮은 분해능에서는 보이지 않는 세부신호까지 포착하여 더욱 선명한 파형이 표시됩니다. 예를 들어 스위치 모드 전원 공급 장치에서 스위치 기기의 전압은 동일한 획득에서 켜기/끄기 순간에 판단해야 합니다. 저전압 컴포넌트를 정밀하게 측정하려면 8비트가 넘는 고분해능이 필요합니다. 고분해능 데시메이션이 적용된 RTA4000에서는 기존의 동급 계측기와는 달리 최대 16비트의 수직 분해능이 적용되었습니다.


500 µV/div: 전체 측정 대역폭
RTA4000 오실로스코프는 500 µV/div에 달하는 매우 우수한 민감도로 작동합니다. 기존의 오실로스코프에서는 소프트웨어 기반으로 줌 기능을 이용하거나 대역폭을 제한하는 방식으로만 이 정도의 입력 민감도가 가능했지만, RTA4000 오실로스코프는 전체 측정 대역폭을 통해 최대 500 µV/div에서도 신호의 실제 샘플링 포인트를 보여줍니다.


동급 최고 수준의 낮은 노이즈
향상된 분해능이 제대로 활용되려면 높아진 해상도가 오실로스코프 노이즈의 영향을 받지 않아야 합니다. RTA4000은 동급 최고 수준의 낮은 노이즈가 구현되어 있어서 향상된 분해능을 통해 다른 오실로스코프의 노이즈에서는 보이지 않는 신호까지 확인할 수 있습니다.





최대 대역폭에서 더 많은 신호 캡처
대용량 메모리: 채널당 100 Mpts(기본) 및 200 Mpts(인터리브)

RTA4000은 동급 최고인 채널당 100 메가샘플의 메모리 크기를 지원하며, 인터리브 모드에서도 200 메가샘플을 지원합니다. 이는 동급의 다른 오실로스코프와 비교할 때 10배에 해당하는 메모리 크기입니다. 샘플링 속도는 메모리의 성능과 직결되어 있습니다. RTA4000은 울트라 딥 메모리를 장착하여 높은 샘플링 속도로 더욱 긴 시간을 포착하므로 예상하지 못한 프로젝트 문제를 처리하는 데 도움이 됩니다.




 ► 200 M sample memory : 기본 획득 메모리
 ► 1 G sample memory: 기본 히스토리 및 세그먼트 모드
 ► ±0.5 ppm: 시간축 정확도


동급 최고 수준의 시간축 정확도
RTA4000은 시간축 정확도가 ±0.5 ppm으로 다른 동급제품의 시간축보다 정확도가 5~20배 높습니다. 시간축 정확도가 높아야 장시간 포착의 측정 정확도가 높습니다. 기본 세그먼트 메모리: 1 기가샘플기본 세그먼트 메모리는 긴 측정 시간 동안 신호 시퀀스를분석합니다. 예를 들어 통신 갭이 있는 프로토콜 기반 신호(예: l2C 또는 SPI)를 신호가 없는 구간을 포함하여 장시간 동안 포착할 수 있습니다. 10 ksample ~ 200 Msample의 세그먼트 크기 덕분에 대용량 메모리가 최적의 상태로 활용됩니다. 최대 87,000개의 개별 세그먼트가 결합된 메모리를 활용하여 분석할 수 있습니다.


기본 히스토리 기능

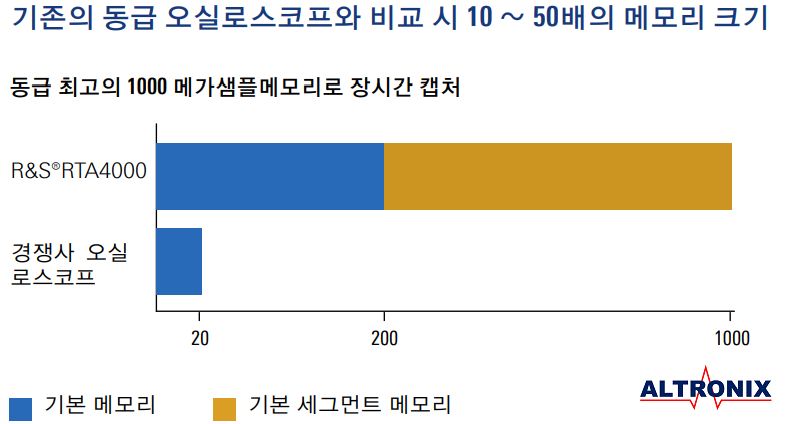

히스토리 모드는 1 기가샘플의 최대 세그먼트 메모리 크기까지 항상 획득된 파형을 저장하여 기록할 수 있는 기능입니다. 완전한 툴셋을 기록된 세그먼트에 적용하면 더욱 자세한 분석 결과를 볼 수 있습니다. 이러한 툴셋에는 마스크 테스트, QuickMeas 기능, FFT 등이 있습니다. 기존의 동급 오실로스코프와 비교 시 10 ~ 50배의 메모리 크기동급 최고의 1000 메가샘플메모리로 장시간 캡처

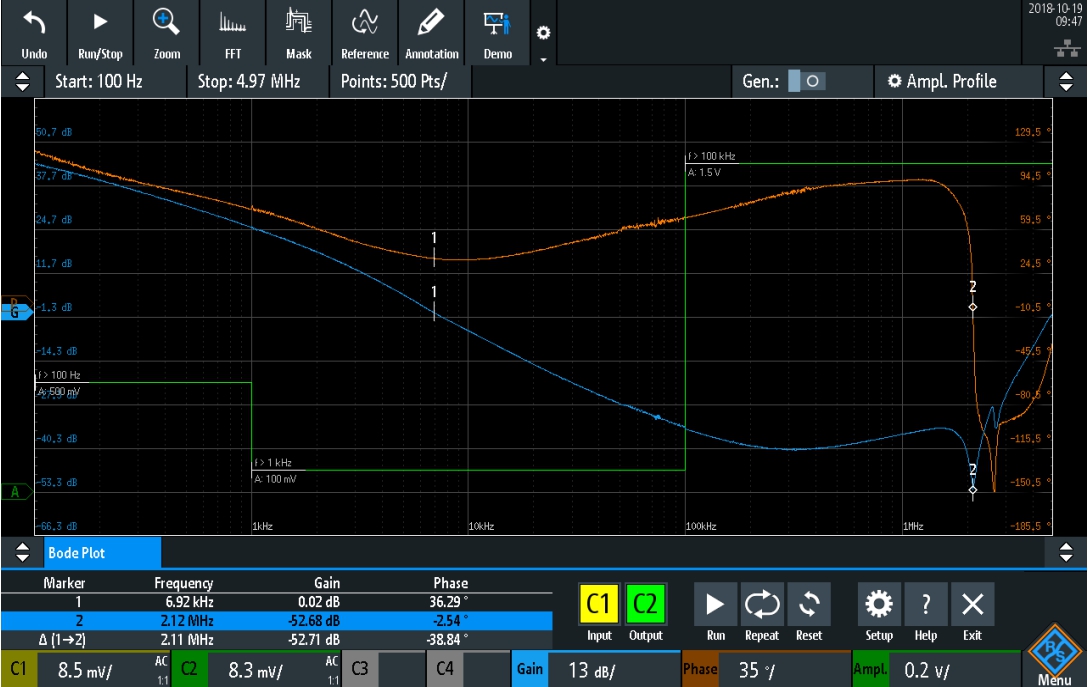

주파수 응답 분석(BODE PLOT)
패시브 필터 및 증폭 회로의 주파수 응답 분석, 제어 루프 응답 측정 수행, 전원공급 제거비 측정 수행, 간단하고 빠른 분석 결과 기록


RTA-K36 주파수 응답 분석(Bode plot) 옵션을 사용하면 오실로스코프에서 저주파수 응답 분석을 쉽고 빠르게 수행할 수 있습니다. 이 옵션은 패시브 필터, 증폭 회로를 포함한 다양한 전자 기기의 주파수 응답의 특성을 분석합니다. 스위치 모드 파워 서플라이의 경우 컨트롤 루프 응답 및 파워 서플라이 리젝션비를 측정합니다. 주파수 응답 옵션은 오실로스코프에 탑재된 파형 발생기를 사용하여 10 Hz ~ 25 MHz 범위의 자극 신호를 생성합니다. 오실로스코프는 각 테스트 주파수에서 DUT의 자극 신호 대 출력 신호의 비를 측정하여 게인과 위상을 로그 도표로 그립니다.

진폭 프로파일
RTA-K36 주파수 응답 분석(Bode plot) 옵션을 사용해 발생기의 진폭 출력 레벨을 입력할 수 있습니다. 따라서 제어 루프 응답을 수행하거나 전원공급 제거비를 측정할 때 DUT의 노이즈 동작을 억제하여 SNR(신호 대 잡음비)을 개선할 수 있습니다. 진폭을 최대 16스텝까지 정의할 수 있습니다.





스펙트럼 분석: 시간과 주파수의 상관관계 분석
빠르고 정밀한 분석

시간과 주파수 신호 간의 상호 작용이 원인이라면 오류를 찾기 어려운 경우가 많습니다. RTA-K37 스펙트럼 분석 및 스펙트로그램 옵션은 이러한 에러를 신속하게 찾아냅니다. 스펙트럼 분석기에서처럼 중심 주파수, 분해능 대역폭과 같은 파라미터를 측정 작업에 맞춰 변경할 수 있으며, 오실로스코프가 관련 시간 도메인 설정을 자동으로 선택합니다. 최적의 성능을 바탕으로 동급 오실로스코프 중에서 가장 빠른 다중 도메인 분석을 자랑합니다.병렬 분석: 시간과 주파수의 상관 관계 분석 고급 전자 장치는 프로토콜 기반 인터페이스, 디지털, 아날로그 및 주파수 구성요소 간의 완벽한 상호작용을 기반으로 합니다. 모든 구성요소의 동시 분석은 반드시 필요합니다. 시간, 주파수 및 프로토콜 정보가 상호 연관되어 있으며, 시간 참조를 빠르게 인식할 수 있습니다. 측정 창을 통해 구체적인 기록 영역을 선택할 수 있으며, 이를 통해 주파수 스위칭 작업 수집 등을 단순화할 수 있습니다.

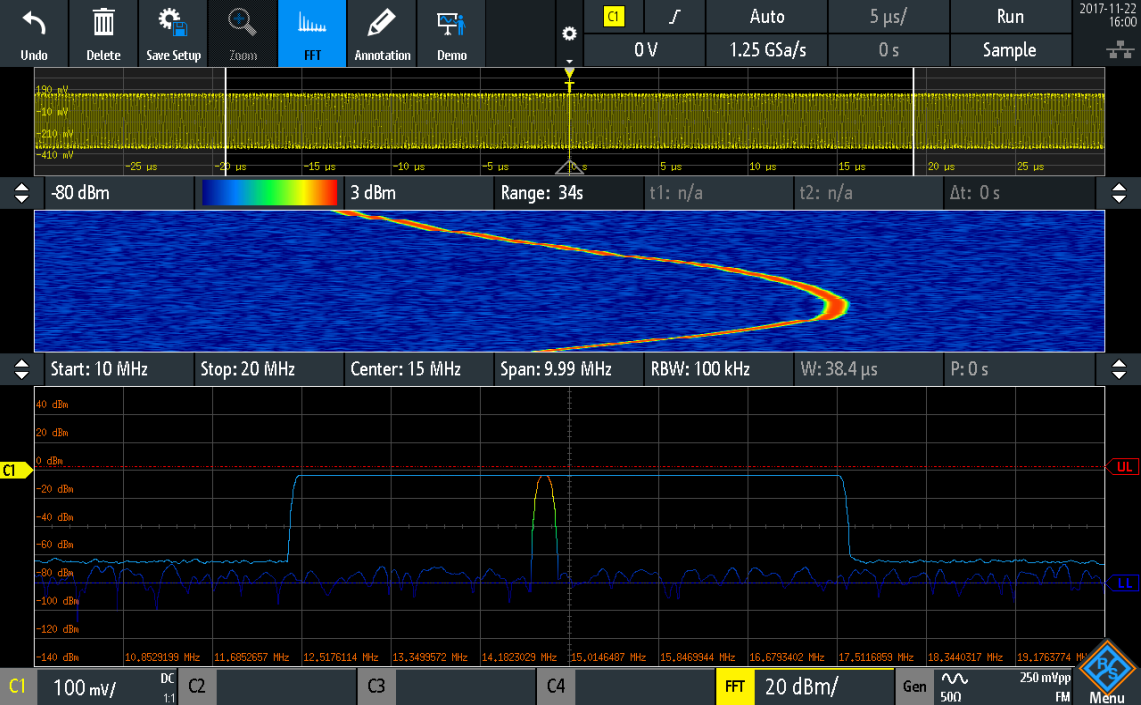

스펙트로그램: 시간 경과에 따른 주파수 표시
스펙트로그램에는 시간 경과에 따른 주파수 스펙트럼이 표시됩니다. 손쉬운 이해를 위해 각 크기가 고유한 색으로 표시됩니다. 높은 FFT 속도 덕분에 빠른 주파수 변화도 표시할 수 있습니다. 스펙트로그램 마커는 히스토리 및 세그먼트 메모리와 함께 사용할 경우 획득된 시간을 나타내며, 이를 통해 해당 시간 및 주파수 파형이 화면에 로드됩니다. 모든 RTA4000 도구는 로드된 파형을 분석하는 용도로 사용할 수 있습니다.


마커: 피크 자동 찾기
신속한 분석을 위해 마커를 주파수 피크에 자동으로 배치할 수 있습니다. 변경 가능한 기준에 따라 피크가 지정됩니다. 자세한 분석을 위해 Excursion, Maximum Peak Width와 같은 매개변수를 조정할 수 있습니다. 분석 결과는 표를 통해 레퍼런스 마커에 대한 절대값 또는 상대값으로 집계됩니다. 선택 가능한 델타 측정을 이용하면 신호 피크 간의 거리를 조절할 수 있습니다.

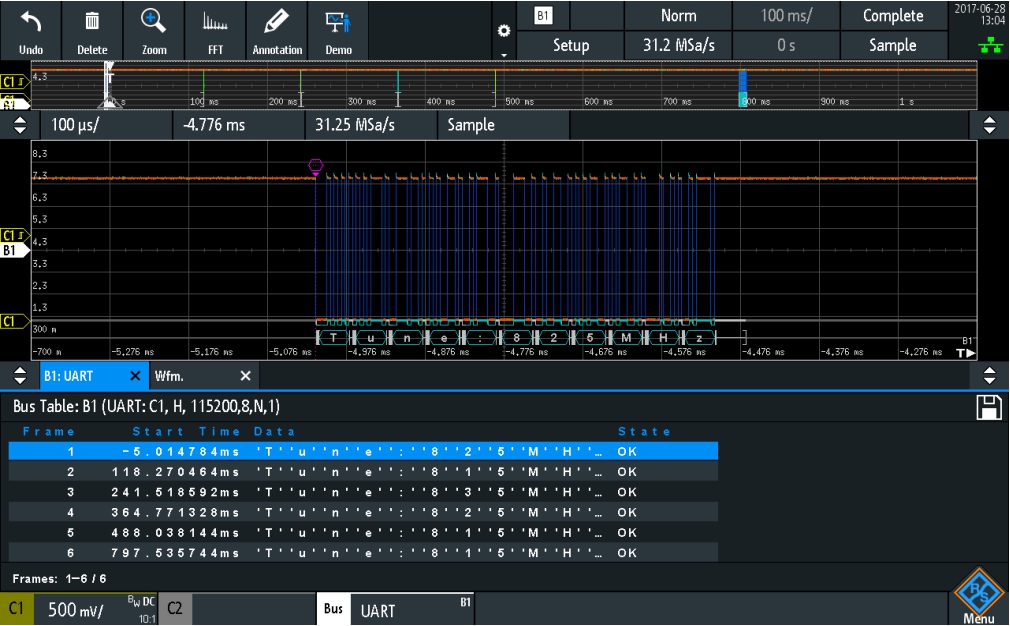

프로토콜 분석: 효율적인 직렬 버스 디버깅
직렬 버스에 대한 프로토콜 인식 트리거링 및 디코딩
직렬 버스를 디코딩하기 위해 1과 0을 계산하는 것은 지루한 작업이며, 오류가 발생하기 쉽습니다. RTA4000은 파형을 특정 프로토콜로 디코딩하여 이 과정을 자동으로 처리합니다. 또한 프로토콜 인식 트리거링은 패킷 또는 프레임의 특정 부분을 직접 트리거합니다.

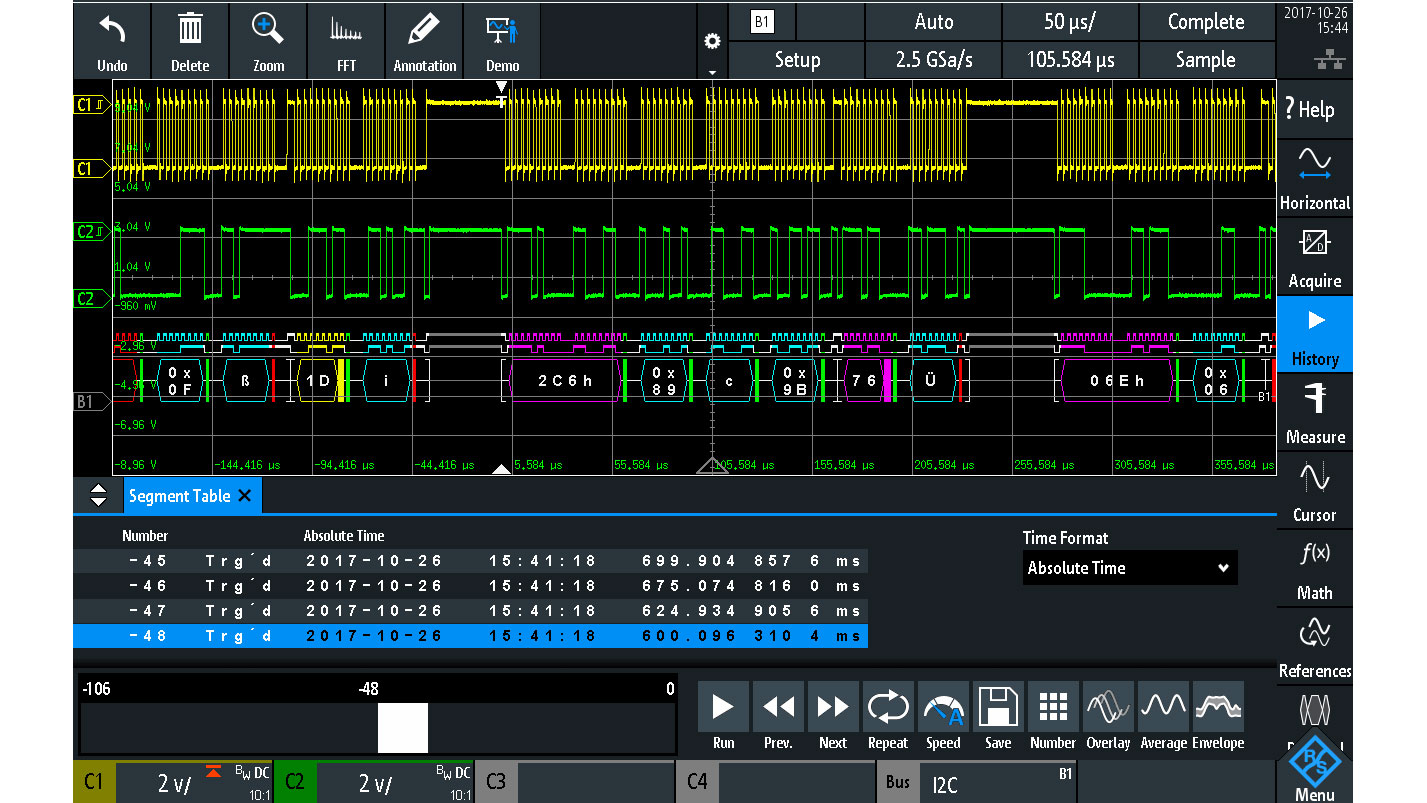

장시간 포착을 위한 세그먼트 메모리
기본 세그먼트 메모리는 직렬 프로토콜에 가장 적합한 메모리입니다. 이 메모리를 이용하면 관련 패킷/프레임만 포착하면서 패킷 사이의 긴 유휴 시간을 무시할 수 있습니다. 1기가 샘플에 이르는 세그먼트 메모리를 바탕으로 87000개 이상의 타임스탬프 패킷/프레임을 포착할 수 있습니다.

패킷/프레임의 테이블 보기
표를 통해 모든 포착된 패킷의 요약 정보를 볼 수 있습니다. 또한 테이블의 내용을 외부로 내보낼 수 있습니다.

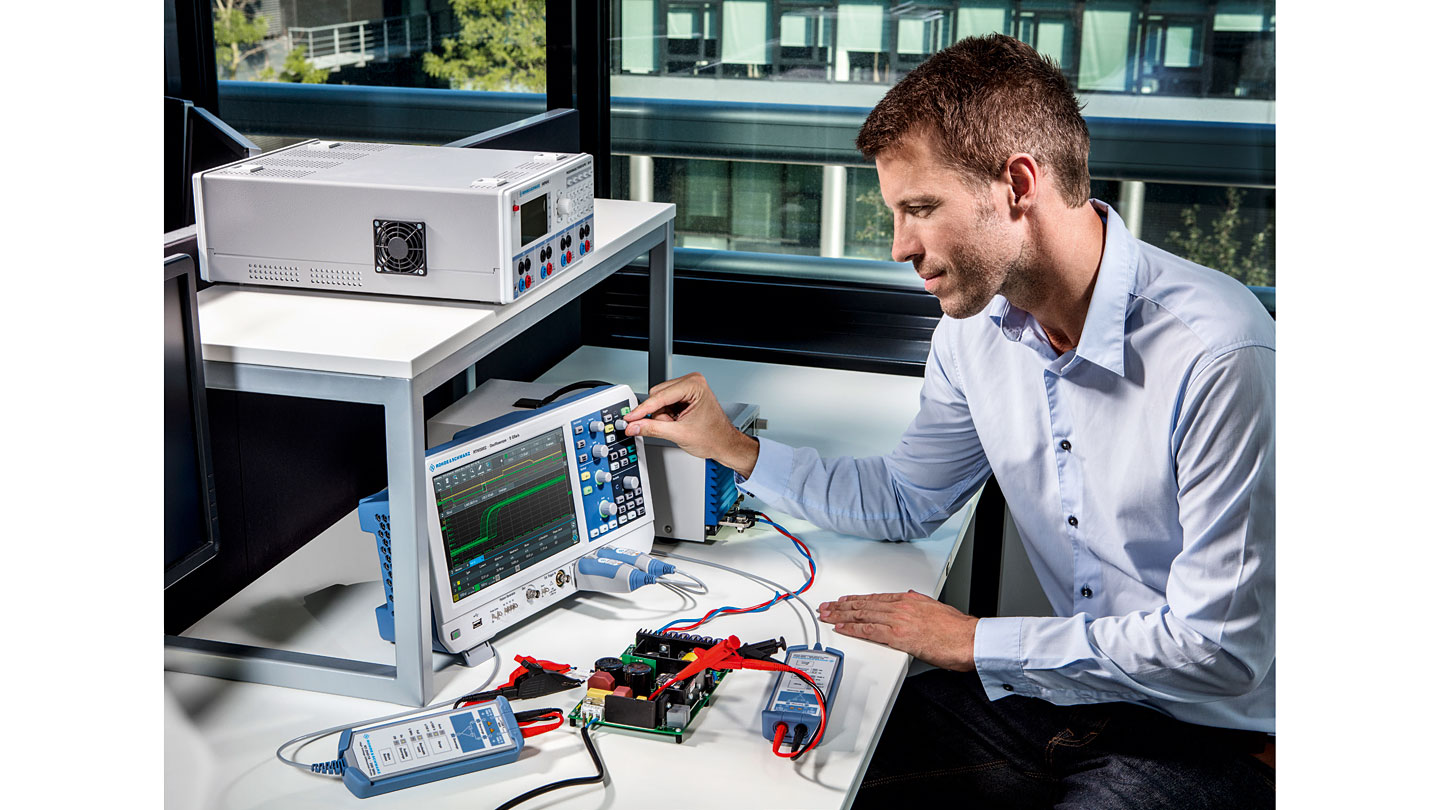

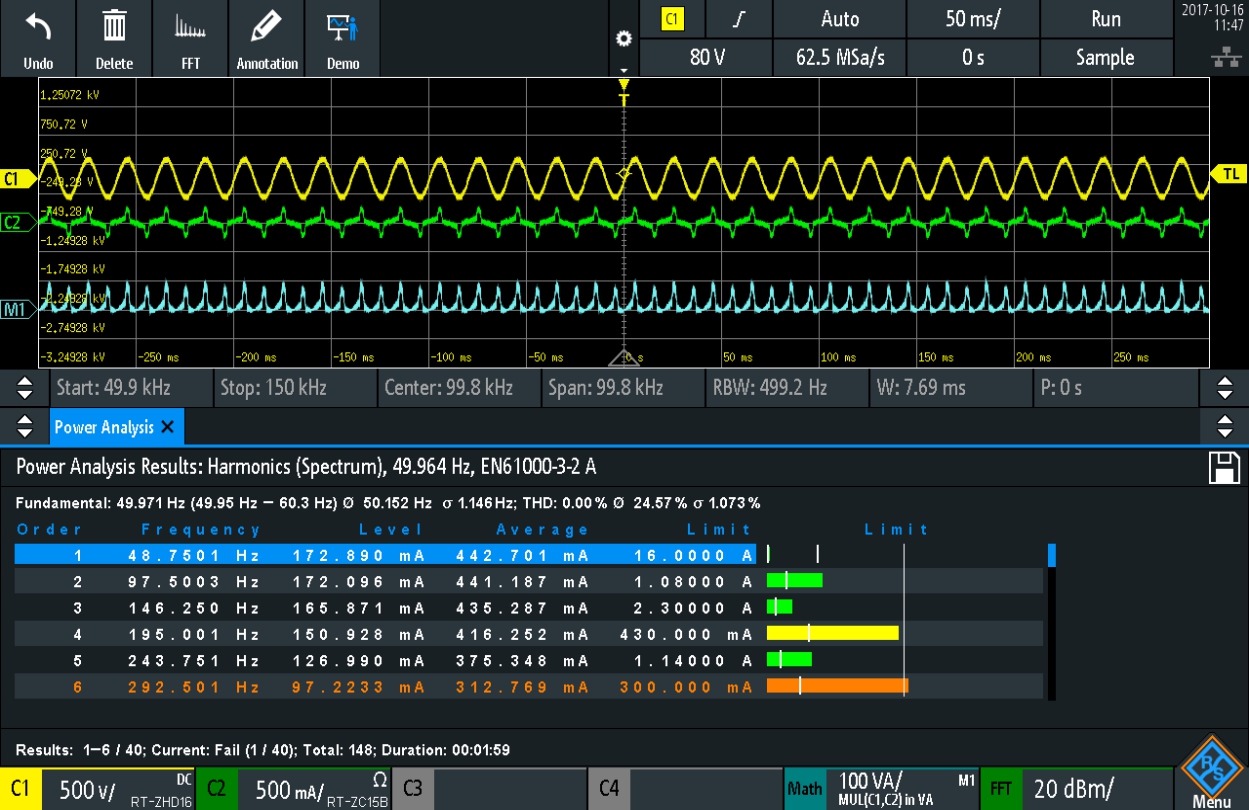

전력 분석 (Power analysis)
► 최대 16비트 분해능으로 전원 신호의 세부정보 확인
► 높은 샘플링 속도를 바탕으로 턴온 시퀀스 등을 장시간 포착 가능
► µA부터 kA, µV부터 kV에 이르는 모든 측정이 가능한 완벽한 구성의 프로브

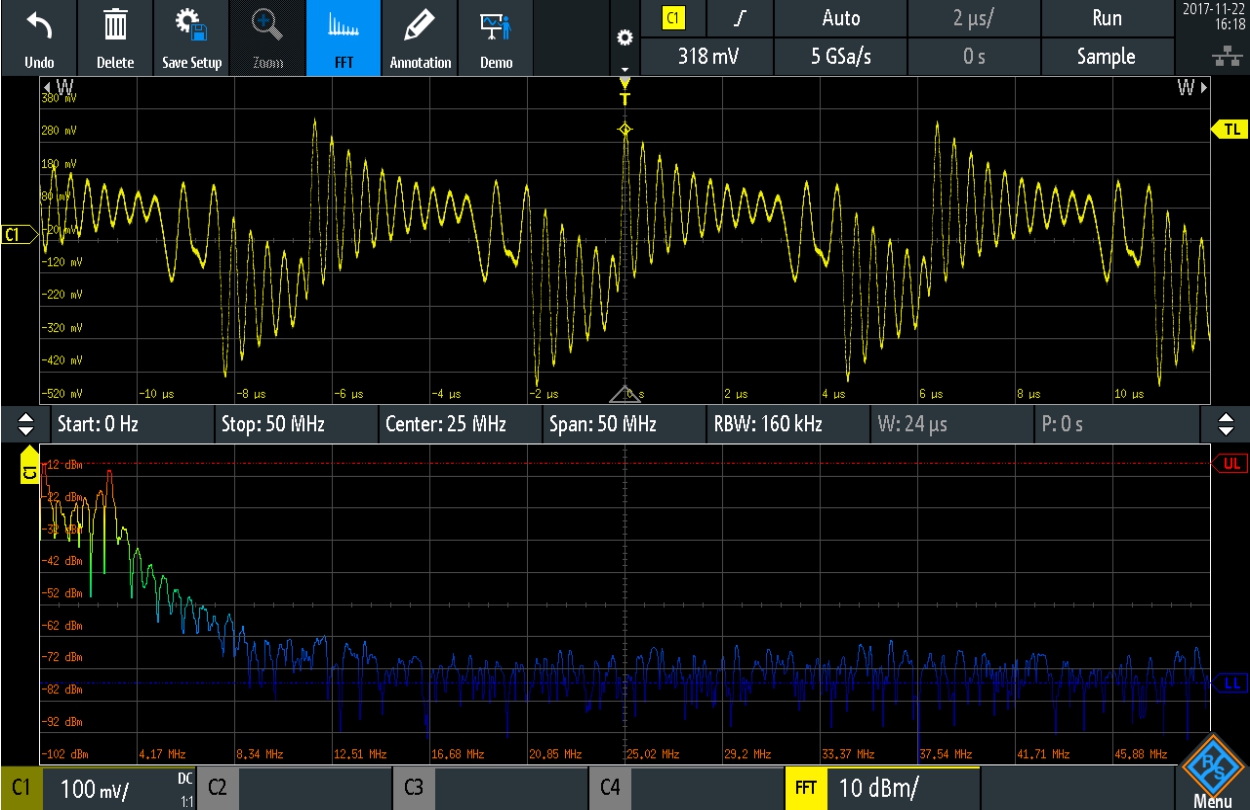

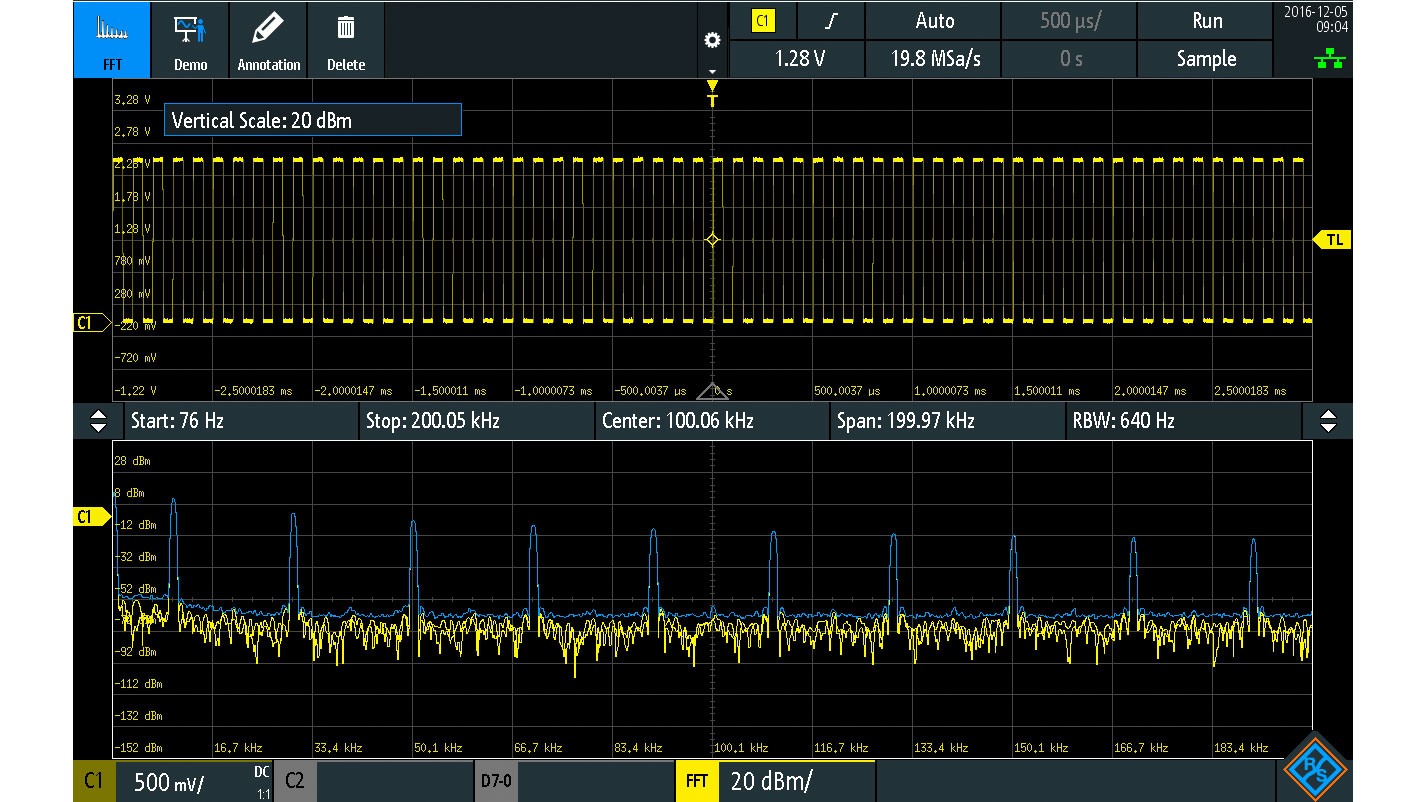

EMI 디버깅
► 니어필드 프로브를 통해 간섭 신호 감지 가능
► 강력한 EMI 디버깅을 위한 시간 및 주파수 도메인 상관관계
► FFT를 통해 주파수 도메인에서 빠른 보기 가능

EMI 디버깅

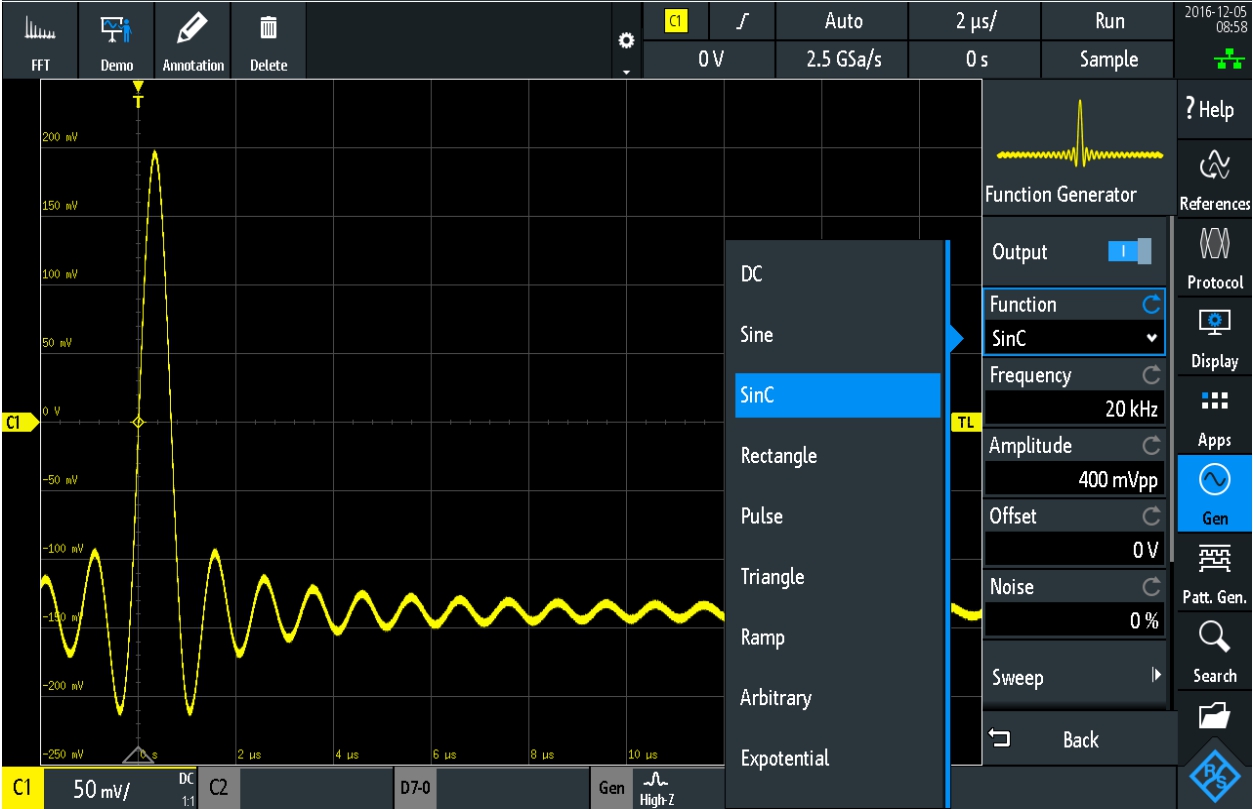

파형 및 패턴 발생기
► 측정된 신호 생성을 위한 통합 임의 파형 발생기
► 높은 샘플링 속도(초당 250메가샘플) 및 분해능(14비트)을 바탕으로 정확한 신호 재생 가능
► 변조 및 스윕 모드 기능
► 50 Ω(2.5 V(Vpp)) 및 1 MΩ(10 V(Vpp)) 출력
► 사전 정의된 패턴을 사용하고 맞춤 패턴 가져오기 기능이 있는 4비트 패턴 발생기

파형 및 패턴 발생기 (Arbitrary waveform generator)

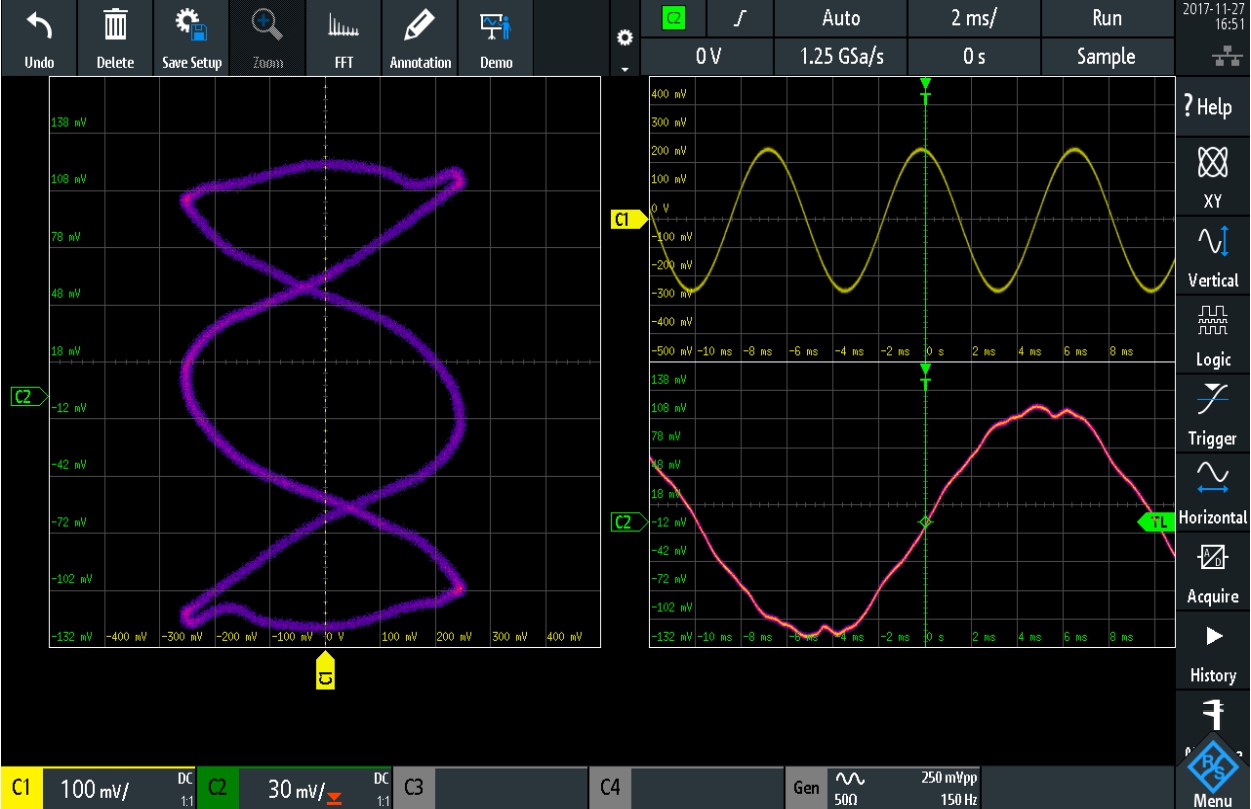

XY 모드
► 두 채널의 전압 레벨을 상호 비교 표시   ► 위상 변이 측정

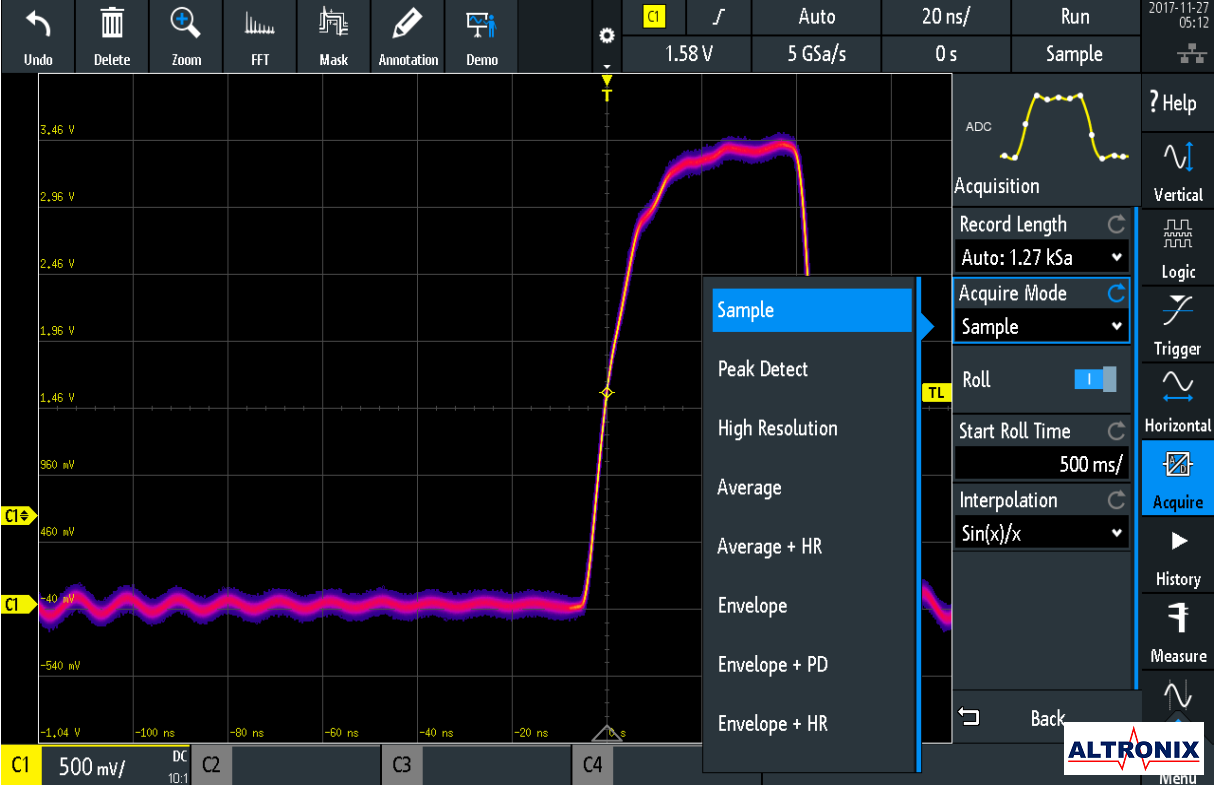

획득/수집 모드
► 고분해능: 최대 16비트 수직 분해능     ► 평균: 파형 최대 100,000개     ► 피크 감지      ► 엔벨로프
► 평균화 + 고분해능      ► 엔벨로프 + 피크 감지      ► 엔벨로프 + 고분해능
　

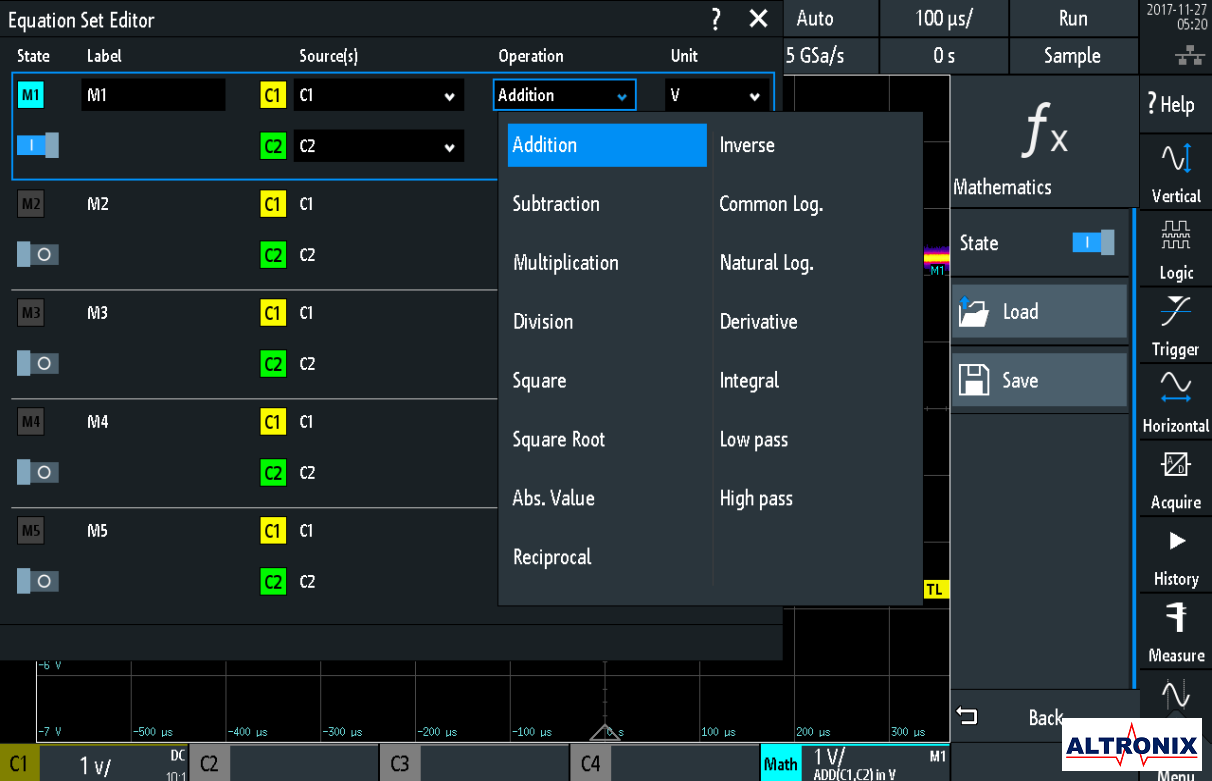

연산 및 측정
► 최대 5개의 기본 및 고급 연산 파형              ► 게이트 측정 및 통계
► 30가지 옵션을 지원하는 방정식 편집기가 포함된 Advanced Math 기능
► 한 번에 최대 8건 측정                               ► 측정별로 40개가 넘는 자동 측정 옵션 사용 가능
　

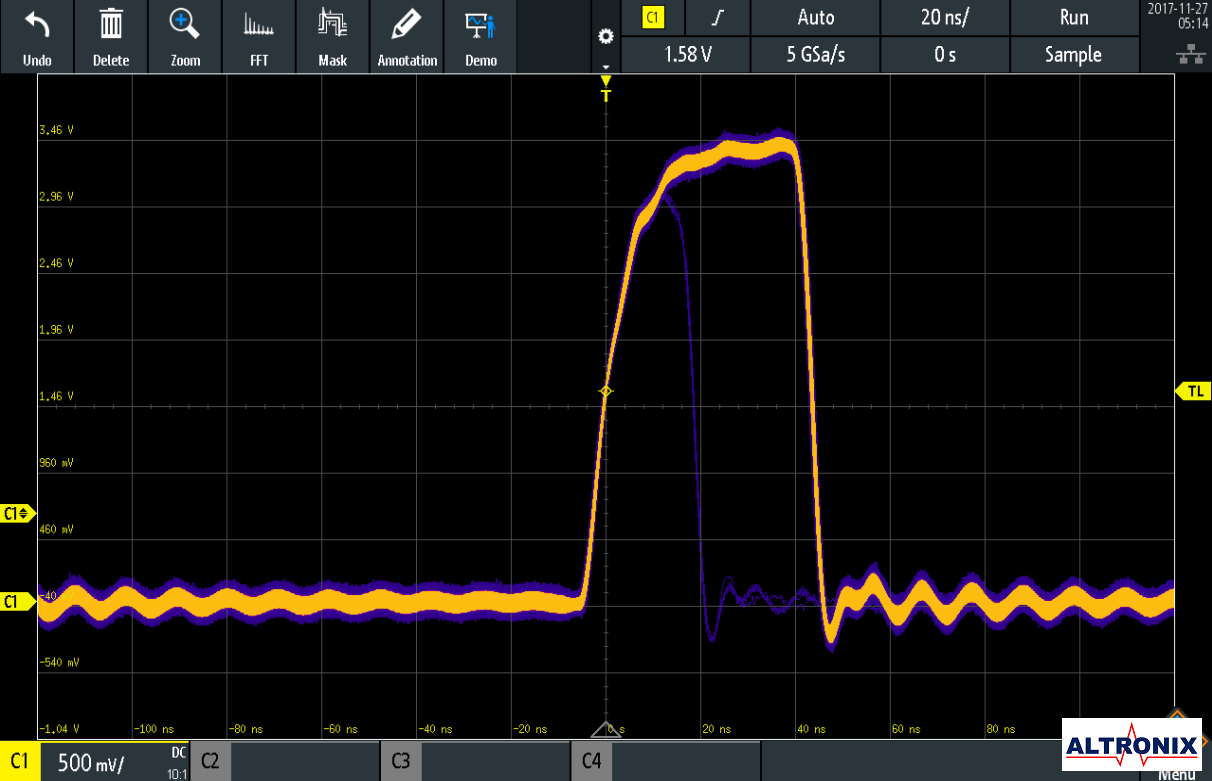

주석, SmartGrid 및 기록
► 버튼 하나로 간편하게 기록
► 터치 디스플레이에서 주석으로 구체적인 메모 작성
► 필요에 맞게 SmartGrid의 디스플레이 손쉽게 크기/레이아웃/구성 조절
► 격자선 주석을 통해 V/div 및 시간축 설정을 쉽고 빠르게 확인가능
　

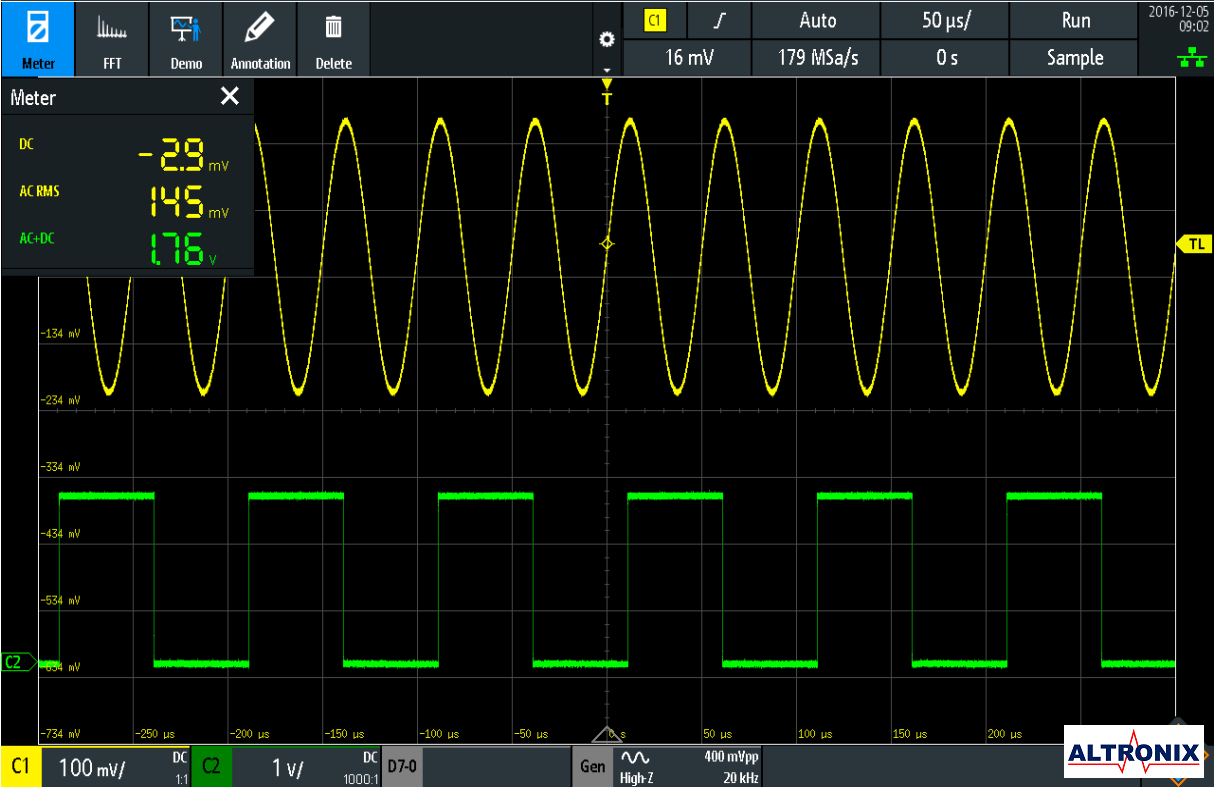

디지털 멀티미터 기능
► 통합 디지털 채널(16개 채널)을 통해 아날로그 신호와 디지털 신호간의 상관 측정 가능
► 초당 최대 5기가샘플의 샘플링 속도에 기반한 높은 타이밍 분해능
► 최대 200메가샘플의 메모리에 기반한 장시간 포착
► 낮은 속도의 직렬 버스 분석에 적합
　

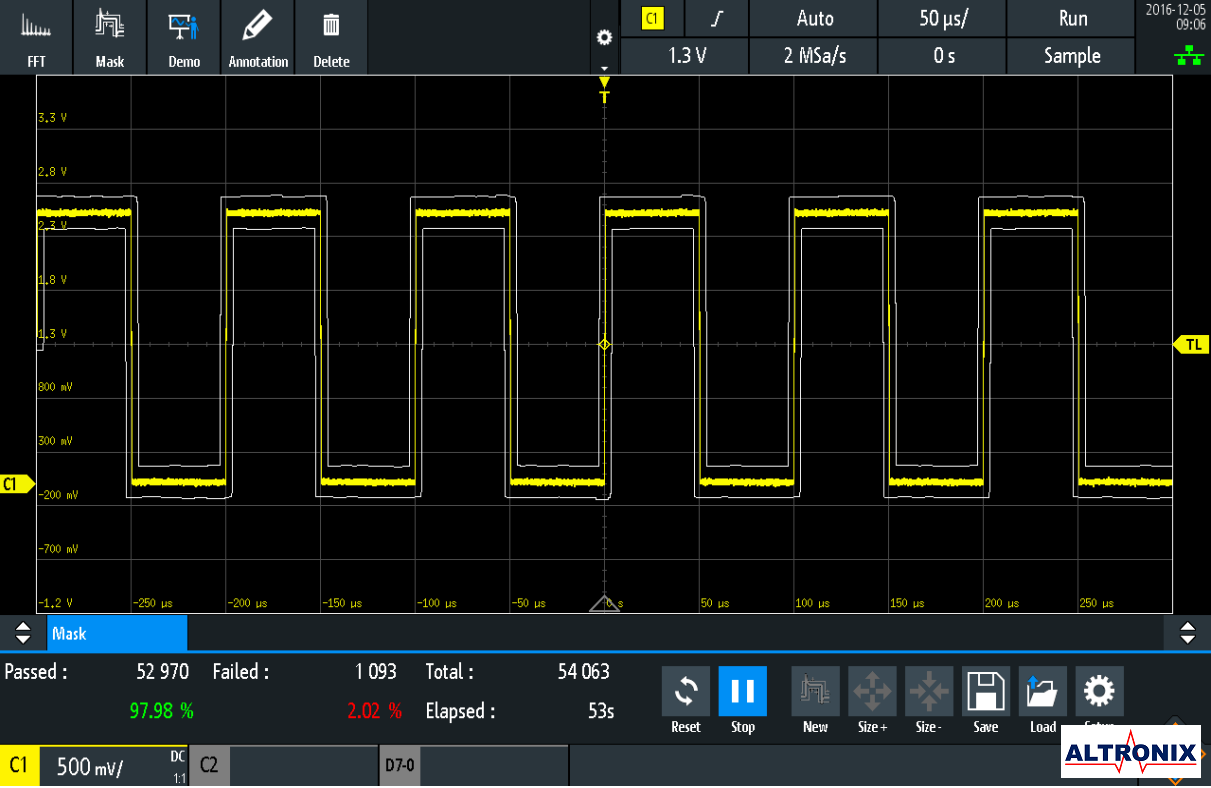

마스크 테스트 모드
► 파형이 설정 조건을 위반하는지 확인하는 빠른 한계 측정
► 오실로스코프에서 사용자 정의 마스크를 가져오거나 기존에 알려진 양호한 파형의 마스크 생성
► 스크린샷 저장, 파형 위반 시 경보음 또는 펄스 발생
　



편리한 기기 제어를 위한 마이크로 버튼

아마 테스트 중인 기기에 프로브를 조심스럽게 올려 놓고 측정을 시작하려고 했지만, 기기의 버튼 조작을 할 수 없어 곤란했던 적이 있을 것입니다. 로데슈바르즈 액티브 프로브의마이크로 버튼을 이용하면 이 문제가 해결됩니다. 마이크로 버튼은 프로브 팁에 있어 편리하게 사용할 수 있으며, 실행/정지, 자동 설정, 오프셋 조정과 같은 다양한 기능을 지정할 수 있습니다.






ProbeMeter: 정밀 DC 측정을 위한 통합 전압계

연결 한 번으로 오실로스코프 파형을 확인하고, 다른 장비설정과 관계없이 DC 값을 보여주는 매우 정확한 전압계를 사용할 수 있습니다.




#로데슈바르즈 #로데슈바르츠 #로데 #rROHDE #RTA4K #RTA #RTA4K-COM4 #ROHDE SCHWARZ #RTA4004 #RTA4K-COM4 #RTA4K-34 #RTA4K-54 #RTA4K-104 #RTA-PK1 #RTA-K1 #RTA-K2 #RTA-K3 #RTA-K5 #RTA-K6 #RTA-K7 #RTA-K31 #RTA-K36 #RTA-K37 #RTA-B1 #RTA-B6 #RT-ZP05S #RT-ZP10 #RT-ZP1X #RT-ZS10L #RT-ZS10E #RT-ZS10 #RT-ZS20 #RT-ZD002 #RT-ZD003 #RT-ZD01 #RT-ZD02 #RT-ZD08 #RT-ZHD07 #RT-ZHD15 #RT-ZHD16 #RT-ZHD60 #RT-ZC02 #RT-ZC03 #RT-ZC05B #RT-ZC10 #RT-ZC10B #RT-ZC15B #RT-ZC20 #RT-ZC20B #RT-ZC30 #HZ-15 #HZ-16 #RT-ZL04 #RT-ZA13 #RT-ZA15 #RT-ZA19 #RT-ZF20 #RT-ZA1 #DIGITALOSCILLOSCOPE #OSCILLOSCOPE #PROBE #CURRENTPROBE #DIFFERENTIALPROBE #HIGHVOLTAGEPROBE #디지털오실로스코프 #오실로스코프 #프로브 #파형측정기 #전류프로브 #차동프로브 #디퍼런셜프로브 #고전압프로브 #로직프로브

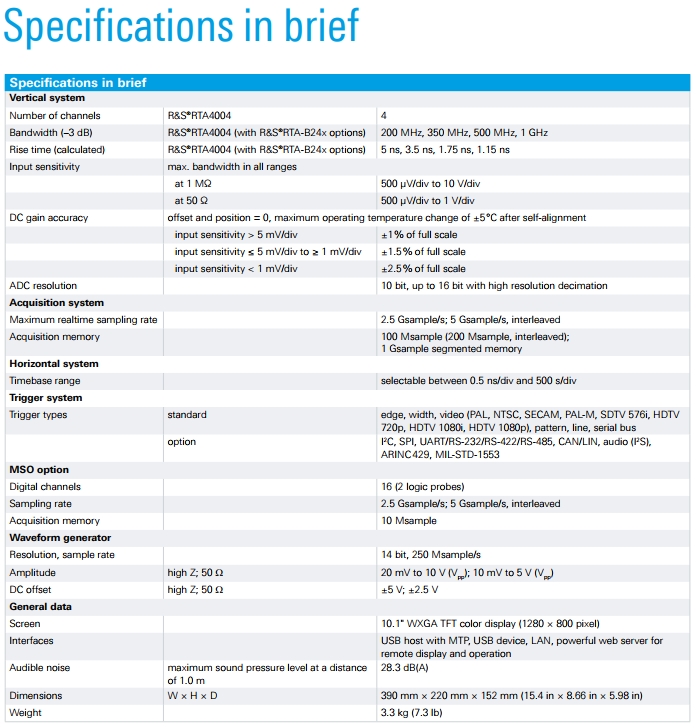

ROHDE SCHWARZ RTA4000시리즈 오실로스코프 사양

Vertical system
Number of channels	R&S®RTA4004	4
Bandwidth (–3 dB)	R&S®RTA4004 (with R&S®RTA-B24x options)	200 MHz, 350 MHz, 500 MHz, 1 GHz
Rise time (calculated)	R&S®RTA4004 (with R&S®RTA-B24x options)	1.75 ns, 1 ns, 700 ps, 350 ps
Input sensitivity	max. bandwidth in all ranges
	at 1 MΩ	500 μV/div to 10 V/div
	at 50 Ω	500 μV/div to 1 V/div
DC gain accuracy	offset and position = 0, maximum operating temperature change of ±5°C after self-alignment
	input sensitivity > 5 mV/div	±1 % of full scale
	input sensitivity ≤ 5 mV/div to ≥ 1 mV/div	±1.5 % of full scale
	input sensitivity < 1 mV/div	±2.5 % of full scale
ADC resolution		10-bit, up to 16-bit with high resolution decimation
Acquisition system
Maximum realtime sampling rate		2.5 Gsample/s; 5 Gsample/s, interleaved
Acquisition memory		100 Msample (200 Msample, interleaved); 1 Gsample segmented memory
Horizontal system
Timebase range		selectable between 0.5 ns/div and 500 s/div
Trigger system
Trigger types	standard	edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, line, serial bus
	option	I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S),ARINC 429, MIL-STD-1553
MSO option
Digital channels		16 (2 logic probe)
Sampling rate		2.5 Gsample/s; 5 Gsample/s, interleaved
Acquisition memory		10 Msample
Waveform generator option
Resolution, sample rate		14-bit, 250 Msample/s
Amplitude	high Z; 50 Ω	20 mV to 10 V (Vpp); 10 mV to 5 V (Vpp)
DC offset	high Z; 50 Ω	±5 V; ±2.5 V
General data
Screen		10.1" WXGA TFT color display (1280 × 800 pixel)
Interfaces		USB host with MTP, USB device, LAN, powerful web server for remote display and operation
Audible noise	maximum sound pressure level at a distance of 1.0 m	28.3 dB(A)
Dimensions	W × H × D	390  mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in)
Weight		3.3 kg (7.3 lb)

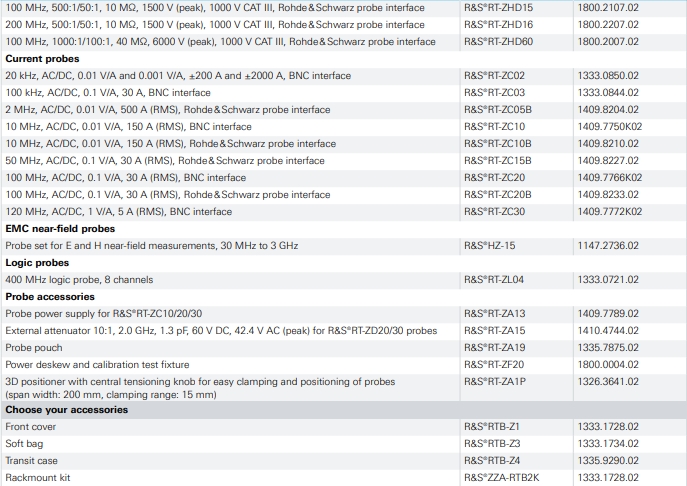

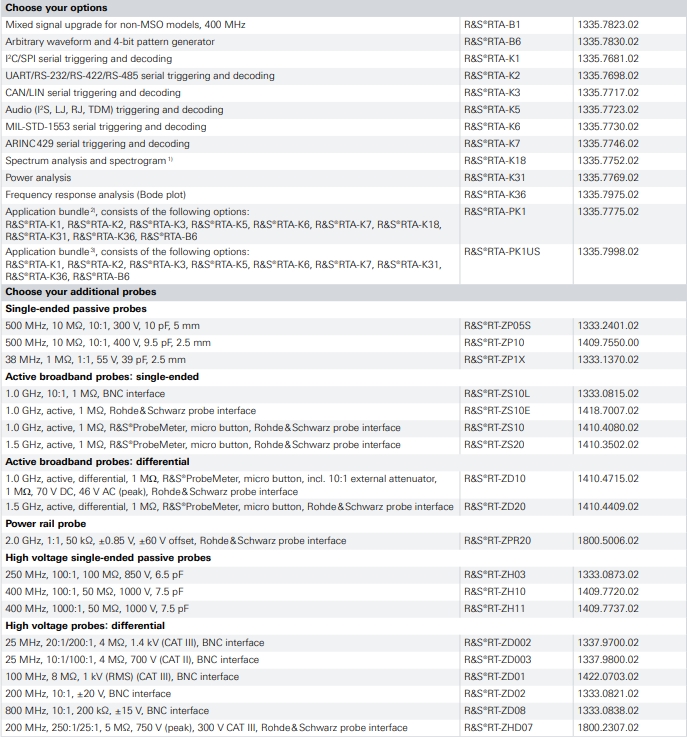

ROHDE SCHWARZ RTA4000시리즈 오실로스코프 옵션
