6000X 시리즈 오실로스코프

대역폭 1, 2.5, 4, 6 GHz
샘플링 속도 20 GSample/s
메모리 크기 4 Mpts
업데이트 속도 450,000 wfms/s
디스플레이 12.1인치 XGA 터치스크린
데이터시트
InfiniiVision 6000 X-시리즈 오실로스코프는 경제성과 성능을 결합하여 휴대용 고성능 오실로스코프 제품의 새로운 기준을 설정합니다. 이들 오실로스코프는 대역폭, 시각화 기능, 통합 기능 및 유연성이 모두 지원되는 익숙한 임베디드 OS 사용자 인터페이스의 휴대용 패키지를 저렴한 가격으로 이용하고 싶어하는 가장 까다로운 엔지니어들을 위해 설계되었습니다.

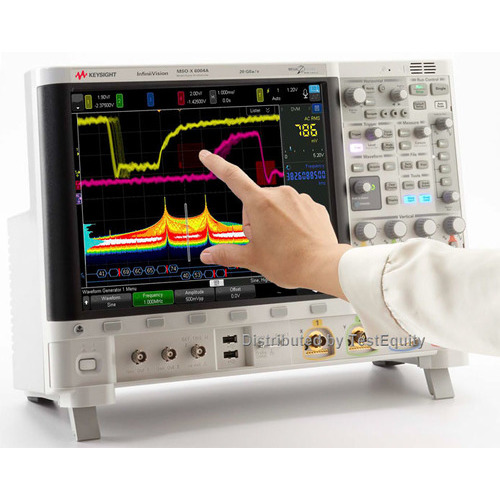

업계 최대의 12.1인치 정전식 터치 스크린과 멀티터치 및 음성 제어 기능이 함께 제공되는 InfiniiVision 6000 X-시리즈의 간편한 사용법에 깜짝 놀라실 것입니다. “터치 전용으로 설계”된 이 시리즈는 스코프 셋업 시간을 줄여주기 때문에 설계와 테스트에 더 많은 시간을 투자할 수 있으며, 관심 신호 주변에 상자를 그리기만 하면 혁신적인 InfiniiScan Zone 터치 트리거 기능을 통해 스코프가 트리거를 생성합니다. 또한 6000 X-시리즈는 초당 45만 회라는 초고속 파형 업데이트 속도로 새로운 시각화 표준을 설정하기 때문에 설계에 더욱 강한 확신을 심어줍니다. 표준 세그먼트 메모리, 히스토그램, 색상 등급은 더 깊은 통찰력을 제공하며 옵션 지터와 실시간 eye 다이어그램은 신호 무결성 성능을 시각화합니다.

주요 특징 및 사양
새로운 대역폭 표준
 - 1mV/div에서 115uVrms 노이즈 플로어(1GHz)
 - 표준 하드웨어 대역폭 한계 제어
 - 6인치(15cm)에 불과한 깊이, 무게 15lbs(6.8kg)

새로운 시각화 표준
 - 초당 45만 회가 넘는 파형 업데이트 속도
 - 하드웨어 기반 InfiniiScan Zone 터치 트리거의 12.1인치 정전식 멀티터치 스크린
 - 표준 히스토그램 및 색상 등급
 - 옵션 지터 및 실시간 eye 다이어그램 분석

새로운 통합 표준
 - 6-in-1 계측기로 보다 많은 작업 수행:
 - 오실로스코프, 16개 디지털 채널(MSO 모델), 시리얼 프로토콜 트리거링 및 디코딩,
   통합 듀얼 채널 펑션/임의 파형 발생기, 통합 10디지트 카운터 및 토탈라이저
 - 대역폭을 포함해 완전히 업그레이드 가능


모델 대역폭 샘플링 속도 메모리 크기 채널 수
DSOX6002A 1, 2.5, 4, 6 GHz 20 Gsamples/s 4 Mpts 2
DSOX6004A 1, 2.5, 4, 6 GHz 20 Gsamples/s 4 Mpts 4
MSOX6002A 1, 2.5, 4, 6 GHz 20 Gsamples/s 4 Mpts 2+16
MSOX6004A 1, 2.5, 4, 6 GHz 20 Gsamples/s 4 Mpts 4+16
