2600B 시리즈 (소스미터)

최대 전력 20 W - 40 W
전압 범위 100 nV - 200 V
전류 범위 0.1 fA - 10 A
최소 V/I 펄스 <100 us
채널 수 2채널, 1채널
데이터시트

2600B 시리즈 SMU

Keithley의 시리즈 2600B 시스템 SMU 장비는 고도로 자동화된 생산 테스트 애플리케이션을 위한 업계 표준 전류-전압 소스 및 측정 솔루션입니다. 듀얼 및 단일 채널 모델 모두 정밀 전원 공급기, 실제 전류 소스, DMM 및 펄스 발생 기능이 있는 전자 부하기를 긴밀하게 통합합니다. 또한 TSP® 기술은 자동화된 시스템 애플리케이션을 위한 완벽한 테스트 프로그램을 실행하며, TSP-Link® 기술은 대용량 병렬 테스트를 위해 최대 64개의 채널을 데이지 체인 방식으로 연결할 수 있습니다.





설치 면적을 그대로 유지하면서 완벽한 생산 테스트 수행

동일한 설치 면적 내에서 광범위한 동적 소스와 측정의 두 개의 완전히 격리된 채널로 모든 생산 테스트 요구 사항을 충족할 수 있습니다. 각 40W 채널은 6½ Digits의 정밀 분해능 소스를 제공하며 펄스 폭 100μs 미만 및 정착된 값의 0.1% 내에서 10A 펄스에서 0.1fA 및 200V에서 100nV까지 측정합니다.

2600B로 FET 테스트 간소화

주요 특징

  • 동일한 설치 면적에서 최대 2개의 채널
  • 전압 및 전류의 가장 넓은 동적 범위
  • DC 생산 테스트 기능을 확장하는 고정밀 100μs 펄스




탁월한 생산 처리량을 위한 임베디드 스크립팅

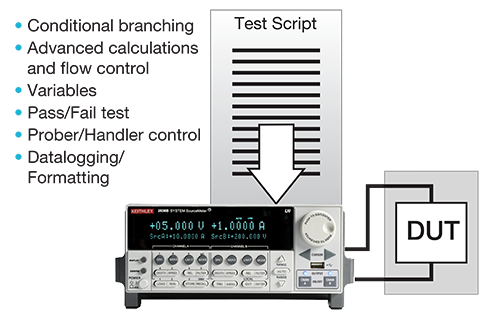

TSP®(Test Script Processor) 기술은 SMU 장비 내에 완벽한 테스트 프로그램을 포함하고 실행하여 업계 최고의 성능을 제공합니다.

시리즈 2600B로 다이오드 생산 테스트

주요 특징

  • 시간이 오래 걸리는 PC와의 버스 통신 제거
  • 고급 데이터 처리 및 흐름 제어
  • 다기능 프로버/처리기 제어


메인프레임 없이 뛰어난 시스템 성능

TSP-Link® 기술은 메인프레임 없이 고속, 핀별 SMU 병렬 테스트를 위해 최대 64개의 채널을 확장할 수 있습니다. 모든 채널은 500ns 미만의 속도로 동시에 독립적으로 제어됩니다.

Keithley 시리즈 2600B로 다중 핀 장치의 생산 처리량 증가


주요 특징

  • 500ns 미만의 채널 간 동기화 지원
  • 최대 32개의 SMU 또는 64개의 독립 SMU 채널
  • 테스트 요구 사항 변경 시 쉽게 재구성 가능


생산을 위한 최상의 저전류 성능

2635B 및 2636B SMU는 최저 100pA 범위에서 0.1fA, 10-16 분해능을 제공하여 초저 레벨 샘플 특성화에 대한 걱정을 줄여주고 성공적인 생산을 보장합니다.


주요 특징

  • 가장 낮은 전류 범위에서 7배 빠른 정착 시간
  • 시장에서 최상의 저전류 분해능
  • 직접적인 3축 연결로 설정이 간단해짐




모델


채널


최대 전류 소스

/측정 범위

최대 전압 소스

/측정 범위

측정 분해능

(전류/전압)

전원


정가


2601B     1        10A                                40V                           100fA/100nV                200W                      ₩9,470,000
2611B 110A200V100fA/100nV200W₩9,470,000
2604B 210A40V100fA/100nV200W₩12,800,000
2614B 210A200V100fA/100nV200W₩12,800,000
2602B 210A40V100fA/100nV200W₩14,000,000
2612B 210A200V100fA/100nV200W₩14,000,000
2635B 110A200V0.1fA/100nV200W₩15,300,000
2634B 210A200V1fA/100nV200W₩20,300,000
2636B 210A200V0.1fA/100nV200W₩23,100,000



모델


채널


최대 전류 소스

/측정 범위

최대 전압 소스

/측정 범위

측정 분해능

(전류/전압)

전원


정가


2601B     1        10A                                40V                           100fA/100nV                200W                      ₩9,470,000
2611B 110A200V100fA/100nV200W₩9,470,000
2604B 210A40V100fA/100nV200W₩12,800,000
2614B 210A200V100fA/100nV200W₩12,800,000
2602B 210A40V100fA/100nV200W₩14,000,000
2612B 210A200V100fA/100nV200W₩14,000,000
2635B 110A200V0.1fA/100nV200W₩15,300,000
2634B 210A200V1fA/100nV200W₩20,300,000
2636B 210A200V0.1fA/100nV200W₩23,100,000

데이터 시트


액세서리


설명


보기 데이터 시트                        2000-BENCHKIT                       여러 모델 벤치 변환 키트
237-ALG-15낮은 노이즈 3축 케이블 15M(50FT)
보기 데이터 시트 237-ALG-2낮은 노이즈 3축 케이블
보기 데이터 시트 237-TRX-BAR3 러그 F/3 러그 F 3축
2600-ALG-2낮은 노이즈 3축 케이블(엘리게이터 클립 포함)
보기 데이터 시트 2600-BAN바나나 잭(Banana Jack) 인터페이스 케이블
보기 데이터 시트 2600B-PM-2단자 블록 커넥터가 포함된 1.5A/200V 보호 모듈
2600-DEMO-TRX3축 - 피닉스 데모 전용
보기 데이터 시트 2600-FIX-TRX2600 SMU를 고/저 3축에 연결하는 케이블
보기 데이터 시트 2600-KIT2600 시리즈 나사 단자 커넥터 키트
보기 데이터 시트 2600-TLINK2600 시리즈 트리거 I/O - TLINK 인터페이스 케이블
보기 데이터 시트 2600-TRIAX2600 시리즈용 3축 어댑터
보기 데이터 시트 4299-1대형 랙 마운트 키트 2600 시리즈 단일 장치
보기 데이터 시트 4299-10

1개의 2U 그래픽 디스플레이 장비 및 1개의 시리즈

26XX 장비용 이중 고정 랙 마운트 키트

보기 데이터 시트 4299-2장치 2대용 대형 랙 마운트 키트
4299-51U 통풍구 패널
보기 데이터 시트 4804BNC(MALE) - 3축(FEMALE) 어댑터
보기 데이터 시트 7007-1절연 GPIB 케이블(1M/3.2피트)
보기 데이터 시트 7007-2절연 GPIB 케이블(2M/6.5피트)
보기 데이터 시트 7007-3절연 GPIB 케이블(3M/10피트)
보기 데이터 시트 7007-4절연 GPIB 케이블, 4M(13FT)
보기 데이터 시트 7010IEEE 어댑터
보기 데이터 시트 7078-TRX-13슬롯 3축 케이블, 1피트
보기 데이터 시트 7078-TRX-103슬롯 3축 케이블, 10피트
보기 데이터 시트 7078-TRX-123러그 3축 케이블, 12피트
보기 데이터 시트 7078-TRX-203슬롯 3축 케이블, 20피트
보기 데이터 시트 7078-TRX-33슬롯 3축 케이블, 3피트
보기 데이터 시트 7078-TRX-53슬롯 3축 케이블
7078-TRX-6IN3슬롯 낮은 노이즈 3축 케이블,6인치(.15M)
보기 데이터 시트 7078-TRX-BNC3슬롯 3축(수) - BNC 어댑터
보기 데이터 시트 7078-TRX-GND3슬롯 3축(수) - BNC 어댑터(보호 장치 제거된 상태)
보기 데이터 시트 7078-TRX-TBC3러그 3축 BULKHD 커넥터
보기 데이터 시트 8101-4TRX4핀 트랜지스터 고정기
보기 데이터 시트 8606모듈형 프로브 키트
보기 데이터 시트 KPCI-488LPA낮은 프로필 IEEE-488 인터페이스 보드
보기 데이터 시트 KUSB-488BIEEE-488.2 USB-GPIB 인터페이스 어댑터
