캘리포니아 인스트루먼트 CSW 시리즈
​

​

CSW 시리즈는 테스트 장비에 대한 증가하는 요구를 해결하여 저렴한 비용으로 추가 기능을 수행하는 차세대 AC / DC 전원을 나타냅니다. Compact CSW Series는 유연한 AC / DC 전원과 고성능 전력 분석기를 결합하여 전통적으로 여러 시스템이 필요했던 복잡한 애플리케이션을 처리 할 수 ​​있습니다. CSW의 매끄러운 통합 접근 방식은 테스트 시스템에서 일반적으로 발견되는 케이블 클러 터를 방지합니다. 모든 연결은 내부적으로 이루어지며 디지털 멀티 미터, 전력 고조파 분석기 및 전류 분로 또는 클램프가 필요하지 않습니다.

CSW의 많은 구성 요소가 AC / DC 소스와 전력 분석기간에 공유되므로 통합 시스템의 총 비용은 다중 장치 시스템의 일반적인 비용보다 적습니다.

​

​

사용하기 쉬운 컨트롤
CSW 시리즈는 DSP로 제어되며 사용하기 쉬운 전면 패널 키패드에서 작동 할 수 있습니다. 기능은 논리적으로 그룹화되며 키패드에서 직접 액세스 할 수 있습니다. 이를 통해 다양한 수준의 메뉴 및 / 또는 소프트 키를 검색 할 필요가 없습니다. 큰 아날로그 컨트롤 노브를 사용하여 출력 매개 변수를 빠르게 선회 할 수 있습니다. 이 노브는 작은 범위의 파라미터 변경에 대한 정밀한 제어의 이점과 전체 범위의 빠른 스위프를 결합한 동적 속도 변경 알고리즘으로 제어됩니다.

​

​

AC, DC 또는 AC + DC 출력
직접 결합 된 무 변압기 설계로 AC 및 DC가 별도의 위상 또는 동일한 위상에있을 수 있습니다. CSW는 진정한 DC 전원 공급 장치로 사용할 수 있습니다. 100 % 무효 부하에서도 출력 전력의 저하없이 높은 DC 컨텐츠 파형 (최대 312 볼트)을 생성 할 수 있으므로 별도의 DC 전원이 필요하지 않습니다. 파형 프로그래밍은 그래픽 사용자 인터페이스 소프트웨어를 사용하여 쉽게 수행 할 수 있습니다. 디지털 범위에서 파형을 업로드하고 수정할 수 있습니다. 그런 다음 파형을 CSW로 다운로드하여 실제 조건을 정확하게 시뮬레이션 할 수 있습니다.

​

​

​

기능 및 장점
주요 특징들
  - AC 및 DC 전원 조합
  - 40-5,000Hz 출력 주파수
  - 임의 및 고조파 파형 생성
  - 내장 디지털 전력 분석기
  - 범위 캡처 기능
  - 전력 프로그래밍 소프트웨어
  - 정 전력 모드
  - 멀티 박스 옵션

​

​

사용하기 쉬운 로컬 컨트롤
CSW 시리즈는 DSP로 제어되며 사용하기 쉬운 전면 패널 키패드에서 작동 할 수 있습니다. 기능은 논리적으로 그룹화되며 키패드에서 직접 액세스 할 수 있습니다. 이를 통해 다양한 수준의 메뉴 및 / 또는 소프트 키를 검색 할 필요가 없습니다. 큰 아날로그 컨트롤 노브를 사용하여 출력 매개 변수를 빠르게 선회 할 수 있습니다. 이 노브는 작은 범위의 파라미터 변경에 대한 정밀한 제어의 이점과 전체 범위의 빠른 스위프를 결합한 동적 속도 변경 알고리즘으로 제어됩니다.

​

​

어플리케이션

​CSW는 항공 전자 공학, 전기 통신 및 로우 프로파일, 경량 전원 공급 장치를 필요로하는 상용 전자 장치를 포함한 오늘날의 복잡한 전자 장치를 테스트하도록 설계되었습니다.

​

다른 응용 분야는 다음과 같습니다.
  - 3 상 (DC 포함)에서 서로 다른 파형을 사용하여 실제 전력 조건 테스트
  - 시퀀스 또는 이벤트 프로그래밍 및 다중 전압 고조파를 사용한 부하 민감도 테스트
  - 전력선 교란 시뮬레이션 테스트
  - MIL-STD-704, DO-160, B747 및 ABD100 항공 전자 장치 테스트
  - AC-DC, DC-DC 컨버터 및 UPS의 전원 공급 장치 테스트
  - 자동차 애플리케이션을위한 12 및 24 VDC의 과도 전류

​

​

전력 범위의 유연성
CSW 시리즈는 5,550VA 전원을 기반으로합니다. CSW는 전면 패널 메뉴 선택 또는 원격 제어 인터페이스를 통해 선택 가능한 단상 또는 삼상 출력을 제공합니다. CSW는 마스터 / 보조 장치를 활용하여 최대 33,300VA의 전력 수준으로 병렬화 할 수있는 유연성을 제공합니다.

​

​

높은 파고율
파고율은 최대 3.25 : 1입니다. CSW 시리즈 AC 소스는 어려운 비선형 부하를 쉽게 구동 할 수 있습니다. 많은 최신 제품이 스위칭 전원 공급 장치를 사용하기 때문에 높은 반복 피크 전류를 끌어내는 경향이 있습니다. CSW5550은 최대 38.5A의 반복적 인 피크 전류를 제공 할 수 있습니다.

​

​

고조파 파형 생성
CSW 시리즈 프로그래머블 컨트롤러는 최신 DSP 기술을 사용하여 고조파 민감성을 테스트하기 위해 고조파 파형을 생성 할 수 있습니다. Windows 그래픽 사용자 인터페이스 프로그램을 사용하여 최대 50 개의 고조파에 대한 진폭과 위상을 지정하여 고조파 파형을 정의 할 수 있습니다. 파형 데이터 포인트는 GUI에 의해 원격 인터페이스를 통해 생성되고 AC 소스로 다운로드됩니다. 비 휘발성 메모리에 최대 200 개의 파형을 저장할 수 있으며 쉽게 호출 할 수 있도록 사용자 정의 된 이름을 지정할 수 있습니다.

​

​

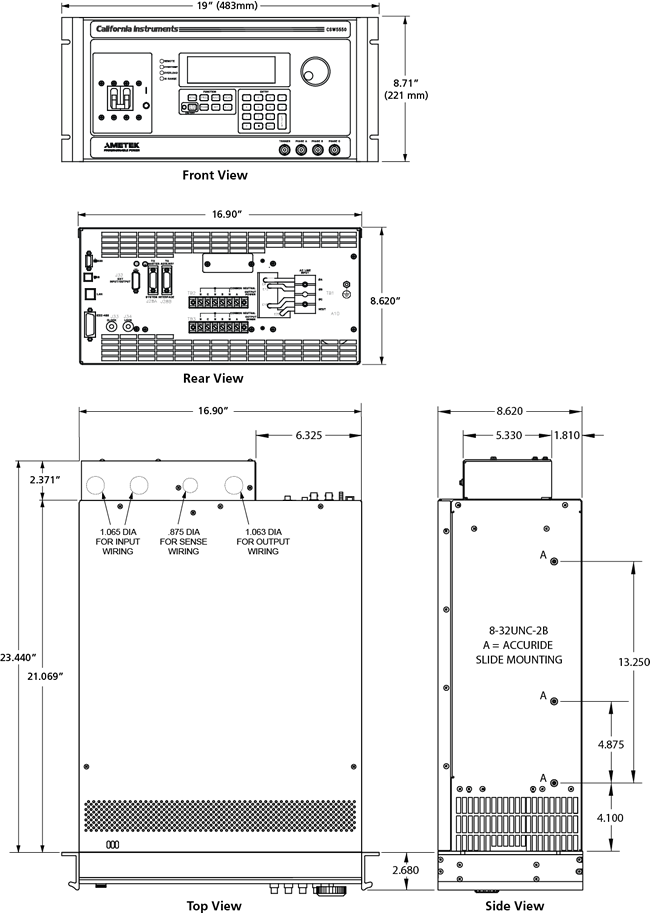

CWS 시리즈 AC소스 사이즈 (도면, dimension)​

캘리포니아 인스트루먼트 CSW 시리즈
​

​

CSW 시리즈는 테스트 장비에 대한 증가하는 요구를 해결하여 저렴한 비용으로 추가 기능을 수행하는 차세대 AC / DC 전원을 나타냅니다. Compact CSW Series는 유연한 AC / DC 전원과 고성능 전력 분석기를 결합하여 전통적으로 여러 시스템이 필요했던 복잡한 애플리케이션을 처리 할 수 ​​있습니다. CSW의 매끄러운 통합 접근 방식은 테스트 시스템에서 일반적으로 발견되는 케이블 클러 터를 방지합니다. 모든 연결은 내부적으로 이루어지며 디지털 멀티 미터, 전력 고조파 분석기 및 전류 분로 또는 클램프가 필요하지 않습니다.

CSW의 많은 구성 요소가 AC / DC 소스와 전력 분석기간에 공유되므로 통합 시스템의 총 비용은 다중 장치 시스템의 일반적인 비용보다 적습니다.

​

​

사용하기 쉬운 컨트롤
CSW 시리즈는 DSP로 제어되며 사용하기 쉬운 전면 패널 키패드에서 작동 할 수 있습니다. 기능은 논리적으로 그룹화되며 키패드에서 직접 액세스 할 수 있습니다. 이를 통해 다양한 수준의 메뉴 및 / 또는 소프트 키를 검색 할 필요가 없습니다. 큰 아날로그 컨트롤 노브를 사용하여 출력 매개 변수를 빠르게 선회 할 수 있습니다. 이 노브는 작은 범위의 파라미터 변경에 대한 정밀한 제어의 이점과 전체 범위의 빠른 스위프를 결합한 동적 속도 변경 알고리즘으로 제어됩니다.

​

​

AC, DC 또는 AC + DC 출력
직접 결합 된 무 변압기 설계로 AC 및 DC가 별도의 위상 또는 동일한 위상에있을 수 있습니다. CSW는 진정한 DC 전원 공급 장치로 사용할 수 있습니다. 100 % 무효 부하에서도 출력 전력의 저하없이 높은 DC 컨텐츠 파형 (최대 312 볼트)을 생성 할 수 있으므로 별도의 DC 전원이 필요하지 않습니다. 파형 프로그래밍은 그래픽 사용자 인터페이스 소프트웨어를 사용하여 쉽게 수행 할 수 있습니다. 디지털 범위에서 파형을 업로드하고 수정할 수 있습니다. 그런 다음 파형을 CSW로 다운로드하여 실제 조건을 정확하게 시뮬레이션 할 수 있습니다.

​

​

​

기능 및 장점
주요 특징들
  - AC 및 DC 전원 조합
  - 40-5,000Hz 출력 주파수
  - 임의 및 고조파 파형 생성
  - 내장 디지털 전력 분석기
  - 범위 캡처 기능
  - 전력 프로그래밍 소프트웨어
  - 정 전력 모드
  - 멀티 박스 옵션

​

​

사용하기 쉬운 로컬 컨트롤
CSW 시리즈는 DSP로 제어되며 사용하기 쉬운 전면 패널 키패드에서 작동 할 수 있습니다. 기능은 논리적으로 그룹화되며 키패드에서 직접 액세스 할 수 있습니다. 이를 통해 다양한 수준의 메뉴 및 / 또는 소프트 키를 검색 할 필요가 없습니다. 큰 아날로그 컨트롤 노브를 사용하여 출력 매개 변수를 빠르게 선회 할 수 있습니다. 이 노브는 작은 범위의 파라미터 변경에 대한 정밀한 제어의 이점과 전체 범위의 빠른 스위프를 결합한 동적 속도 변경 알고리즘으로 제어됩니다.

​

​

어플리케이션

​CSW는 항공 전자 공학, 전기 통신 및 로우 프로파일, 경량 전원 공급 장치를 필요로하는 상용 전자 장치를 포함한 오늘날의 복잡한 전자 장치를 테스트하도록 설계되었습니다.

​

다른 응용 분야는 다음과 같습니다.
  - 3 상 (DC 포함)에서 서로 다른 파형을 사용하여 실제 전력 조건 테스트
  - 시퀀스 또는 이벤트 프로그래밍 및 다중 전압 고조파를 사용한 부하 민감도 테스트
  - 전력선 교란 시뮬레이션 테스트
  - MIL-STD-704, DO-160, B747 및 ABD100 항공 전자 장치 테스트
  - AC-DC, DC-DC 컨버터 및 UPS의 전원 공급 장치 테스트
  - 자동차 애플리케이션을위한 12 및 24 VDC의 과도 전류

​

​

전력 범위의 유연성
CSW 시리즈는 5,550VA 전원을 기반으로합니다. CSW는 전면 패널 메뉴 선택 또는 원격 제어 인터페이스를 통해 선택 가능한 단상 또는 삼상 출력을 제공합니다. CSW는 마스터 / 보조 장치를 활용하여 최대 33,300VA의 전력 수준으로 병렬화 할 수있는 유연성을 제공합니다.

​

​

높은 파고율
파고율은 최대 3.25 : 1입니다. CSW 시리즈 AC 소스는 어려운 비선형 부하를 쉽게 구동 할 수 있습니다. 많은 최신 제품이 스위칭 전원 공급 장치를 사용하기 때문에 높은 반복 피크 전류를 끌어내는 경향이 있습니다. CSW5550은 최대 38.5A의 반복적 인 피크 전류를 제공 할 수 있습니다.

​

​

고조파 파형 생성
CSW 시리즈 프로그래머블 컨트롤러는 최신 DSP 기술을 사용하여 고조파 민감성을 테스트하기 위해 고조파 파형을 생성 할 수 있습니다. Windows 그래픽 사용자 인터페이스 프로그램을 사용하여 최대 50 개의 고조파에 대한 진폭과 위상을 지정하여 고조파 파형을 정의 할 수 있습니다. 파형 데이터 포인트는 GUI에 의해 원격 인터페이스를 통해 생성되고 AC 소스로 다운로드됩니다. 비 휘발성 메모리에 최대 200 개의 파형을 저장할 수 있으며 쉽게 호출 할 수 있도록 사용자 정의 된 이름을 지정할 수 있습니다.

​

​

CWS 시리즈 AC소스 사이즈 (도면, dimension)​

Avionics Test Routine Options

Option Code Description

-ABD Airbus Directive 0100.1.8 tests. [AC only.]

-AMD Airbus AMD24C Tests. Revision C.

-A350 Airbus Test Software

-AIRB Airbus ABD0100.1.8, AMD 24
