• 10kV AC 및 20kV DC 내전압 테스트
• 0.1MΩ~50GΩ 절연 임피던스 테스트
• BDV(파괴 전압 테스트)
• HVCC(고전압 접촉 확인)
• HFCC(고주파 접촉 확인)
• OSC(오픈/단락 확인)
• GFI(Ground Fault Interrupt: 접지 결함 차단) 인체 보호 회로
• 빠른 충전/방전 기능
• 프로그래밍 가능 출력 및 테스트 제한
• 표준 RS232 인터페이스
• 선택적인 GPIB 및 핸들러 인터페이스
• 키 잠금 기능
• CE 인증

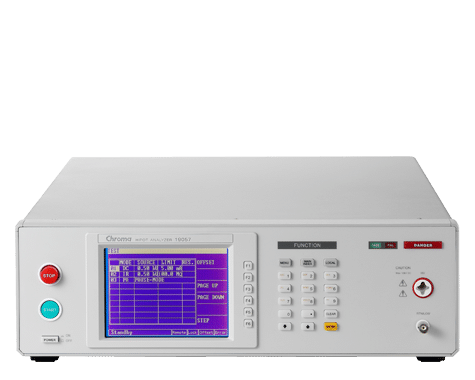

Chroma 19056/19057 Hipot 분석기는 초고도 내전압을 테스트하고 분석하기 위해 특별히 설계된 장비입니다. 최대 AC20mA/DC10mA 출력의 10kVac/12kVdc/20kVdc가 포함된 이 모델 시리즈를 활용하면 제품 라인 테스트 동안 접촉 확인과 더불어 AC/DC 내전압 및 절연 저항 테스트를 수행할 수 있습니다. 특허받은 OSC(오픈/단락 확인) 외에도 고전압 출력시 고절연 기능을 갖춘 컴포넌트를 테스트하여 테스트 안정성과 효율성을 높이기 위해 고전압 접촉 확인 기능이 추가되었습니다.

GFI(접지 장애 차단)를 갖춘 Chroma 19056/19057은 비정상 접지 전류(A2-A1)가 발생할 경우 작동자의 안전을 보호하기 위해 설계되었습니다.

Hipot 분석기는 보다 효율적인 절연 기능을 갖춘 PV 모듈, HV 스위치, HV 릴레이, 광 커플러를 위한 분석 및 높은 내전압 테스트를 제공합니다.

DC 내전압 테스트 수행 시 정전식 구성 요소에는 충전 및 방전이 필요합니다. Hipot 분석기에는 제품 테스트 효율성을 높일 수 있는 빠른 충전 기능이 있습니다.

Hipot 분석기의 전체 시리즈에는 플래시오버(ARC) 감지 기능이 있습니다. 시작 전압, 종료 전압, 스텝 횟수 및 시간을 통해 방전 레벨을 분석할 수 있습니다. DLA(방전 레벨 분석) 모드에서는 플래시오버(ARC) 및 파괴전압 테스트(높은 제한)에 대한 점검을 설정하기 위해 위상 판정이 제공됩니다. 테스트에서 결함이 나타날 경우 19056/19057은 FSV(플래시오버 시작 전압) 또는 BDV(파괴 전압)를 각각 나타내기 위해 내전압을 표시합니다. 또한 외부 오실로스코프는 분석 중 동시에 파형을 확인하기 위해 마운팅될 수 있습니다. R&D 엔지니어는 테스트 결과를 활용하여 제품 분석 및 연구를 수행함으로써 절연 컴포넌트의 약점을 발견하고 개선할 수 있습니다.
