수직 시스템 |
아날로그 채널 |
|
4, 8 |
디지털 채널(옵션) |
|
16 |
아날로그 대역폭(–3 dB) |
R&S®MXO54 (B24x 옵션 사용 시) |
350 MHz, 500 MHz, 1 GHz, 2 GHz |
|
R&S®MXO58 (B28x 옵션 사용 시) |
100 MHz, 200, 350 MHz, 500 MHz, 1 GHz, 2 GHz |
Rise time |
2 GHz 대역폭에서 |
234 ps |
입력 임피던스 |
|
50 Ω ± 1.5 %,
1 MΩ ± 1 % || 12 pF (meas.) |
입력 감도 |
50 Ω에서 |
0.5 mV/div ~ 3 V/div, 전체 아날로그 대역폭에서 지원 |
|
1 MΩ에서 |
0.5 mV/div ~ 10 V/div, 전체 아날로그 대역폭에서 지원 |
수직 분해능 |
|
HD 모드(High Definition)에서 최대 18비트 |
DC 게인 정확도 |
입력 감도 > 5 mV/div |
±1 % 전체 스케일 |
50 Ω에서 오프셋 범위 |
< 33 mV/div |
±(2 V – 입력 감도 × 위치) |
|
33 mV/div ~ < 120 mV/div |
±(7 V – 입력 감도 × 위치) |
1 MΩ에서 오프셋 범위 |
0.5 mV/div ~ < 80 mV/div |
±(5 V – 입력 감도 × 위치) |
|
80 mV/div ~ < 800 mV/div |
±50 V |
Channel-to-Channel 격리 |
|
> 60 dB (1:1000) |
Acquisition 시스템 |
샘플링 레이트 |
아날로그 채널(실시간) |
2채널에서 최대 5 Gsample/s,
4채널에서 최대 2.5 Gsample/s |
|
아날로그 채널(보정) |
최대 5 Tsample/s |
|
디지털 채널 |
각 채널에서 최대 5 Gsample/s |
Acquisition 메모리 |
표준: R&S®MXO58, 8채널 기기 |
8개 액티브 채널(단일 캡처) 사용 시 최대 500 Mpoint
4개 액티브 채널(연속 실행) 사용 시 최대 500 Mpoint |
|
표준: R&S®MXO54, 4채널 기기: |
최대 500 Mpoint(단일 및 연속 실행) |
|
옵션 R&S®MXO5-B110 메모리 옵션 1 Gpoints |
4개 액티브 채널(단일 캡처) 사용 시 최대 1 Gpoint
2개 액티브 채널(연속 실행) 사용 시 최대 1 Gpoint |
히스토리 세그먼트 |
≤ 1 Mpoint 레코드 길이 |
1백만 세그먼트 |
최대 Acquisition Rate |
|
> 4 500 000 waveforms/s |
Acquisition 모드 |
|
sample, peak detect, average, envelope |
Interpolation 모드 |
|
linear, sin(x)/x, sample&hold |
수평 시스템 |
Timebase 범위 |
|
200 ps/div ~ 10 000 s/div 범위에서 선택 가능 |
시간축 정확도 |
배송 후/교정, +23 °C에서 |
±0.2 ppm |
|
교정 주기 내 |
±1 ppm |
Channel-to-Channel 스큐 |
아날로그 채널 간 |
< 100 ps (meas.) |
|
디지털 채널 간 |
< 500 ps (meas.) |
트리거 시스템 |
표준 트리거 타입 |
|
Edge, glitch, width, runt, window, timeout, interval, slew rate, setup&hold, pattern, state |
고급 트리거 모드 |
|
A/B/R, serial bus, trigger in, trigger out |
트리거 감도 |
|
DC부터 기기 대역폭 전체에 걸쳐
0.0001 div 수직 스케일 지원 |
분석 및 측정 |
자동 측정 |
|
39 |
커서 측정 |
|
4 |
파형 연산 |
|
최대 8가지 math 연산 지원(add, subtract, multiply, divide, absolute value, square, square root, integrate, differentiate, log10, loge, log2, reciprocal, invert, low pass, high pass, rescale (a*x+b)) |
로직 분석기(MSO) 기능 |
디지털 입력 채널 |
|
16 |
MSO 대역폭 |
|
400 MHz |
MSO 샘플링 레이트 |
|
치널당 5 Gsamples/s |
일반 데이터 |
크기 |
W × H × D |
445 mm × 314 mm × 153 mm
(17.51 in × 12.36 in × 6.02 in) |
무게 |
옵션 없음, 정상 |
9.0 kg (19.85 lb) |
랙 장착 높이 |
|
8 HU |
I/O 인터페이스 |

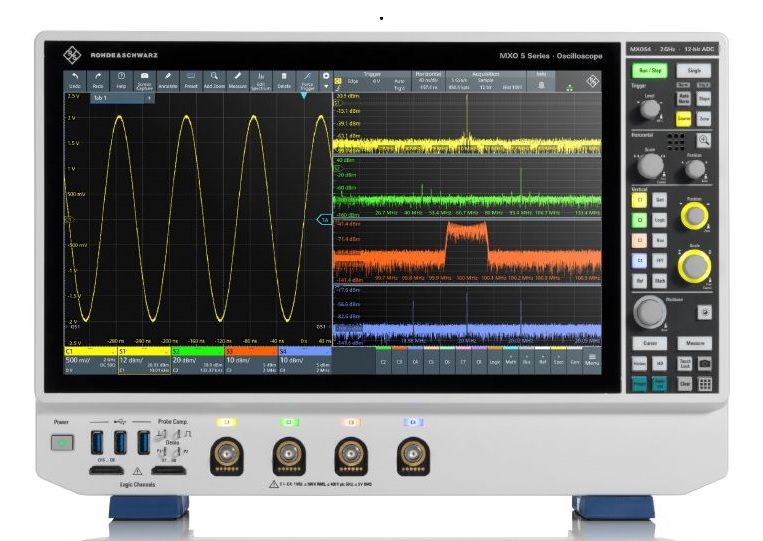

전면 |
3 × USB 3.1 Gen 1 포트, A 타입 플러그 |
|

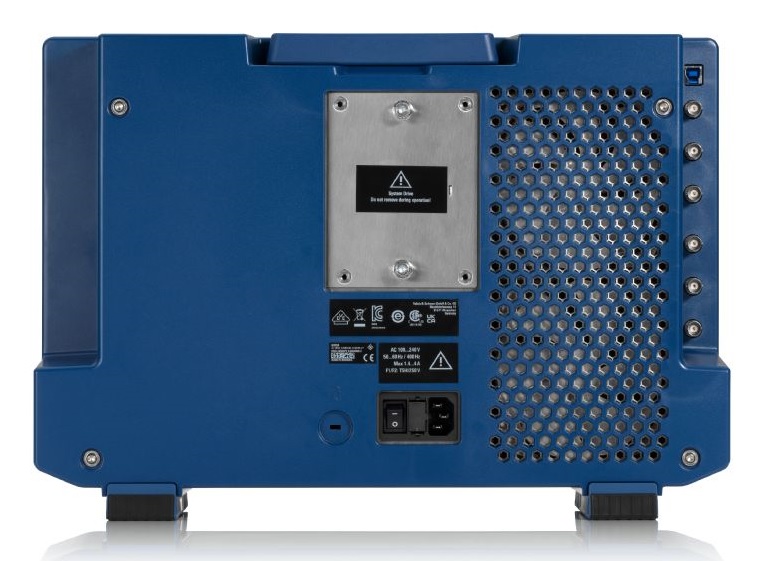

후면 |
1 × USB 3.1 Gen 1 포트, B 타입 플러그 |
|
오른쪽 |
2 × USB 3.1 Gen1 포트, A 타입 플러그
RJ-45 커넥터, 10/100/1000BASE-T 지원
HDMI™ 2.0 및 DisplayPort++ 1.3, 오실로스코프 디스플레이 출력 |
디스플레이 |
타입 |
정전식 터치스크린 방식 15.6" LC TFT
컬러 디스플레이 |
