XG1500 시리즈 (DC전원공급기)

파워 1500 W - 1560 W
전압 6 V - 600 V
전류 2 A - 187 A
사이즈 1U single rack size
인터페이스 RS-232, GPIB(옵션), LAN(옵션)
데이터시트 카달로그

XG 1500
 XG 1500은 테스트, 생산, 실험실, OEM 및 품질 보증 애플리케이션을 위해 설계된 업계 최고의 프로그램 가능 DC 전원 공급 장치입니다. XG 1500은 정전압 및 정전류 모드, 자동 크로스 오버 및 비용 효율적이고 쉬운 통합을 가능하게하는 다양한 기능을 갖춘 1500W, 1U 프로그래밍 가능 전원 공급 장치입니다.



​

​기능 및 장점
손쉬운 통합
 XG 1500에는 셧다운, 정전압 (CV) 대 정전류 (CC) 모드 표시, OVP, OCP, OTP 등과 같은 많은 제어 및 표시 신호가 있습니다. 또한 logical-high 또는 -low는 자유롭게 선택할 수 있습니다. 따라서 XG 1500을 사용하면 시스템 엔지니어링이 거의 또는 전혀 필요하지 않은 기존 전원 공급 장치를 교체 할 수 있습니다.



선택 가능한 무료 아날로그 제어 범위
 대부분의 DC 전원 공급 장치는 0 ~ 5 또는 0 ~ 10 V 아날로그 제어 범위를 제공하여 DC 출력을 0에서 최대 DC 출력 범위로 제어합니다. XG 1500을 사용하면 0V에서 시작하여 2V와 10V 사이의 상위 범위에서 아날로그 제어 범위를 자유롭게 선택할 수 있습니다. 다시 말해, 아날로그 프로그래밍 인터페이스 범위는 자유롭게 조정할 수 있습니다.



제어 기능이있는 보조 DC 출력 채널
 많은 ATE 시스템에서 ATE 캐비닛 내의 주변 장치에 전력을 공급하려면 하나 이상의 저전력 고정 전압 공급 장치가 필요합니다. 이를 위해 XG 1500은 2 개의 표준 보조 DC 출력 채널을 제공합니다. 두 보조 전원 채널 모두 전면 패널 또는 SCPI 명령을 통해 직접 제어 할 수 있습니다. 이러한 채널을 사용하면 복잡한 컴퓨터 제어 릴레이 보드 없이도 출력 차단 또는 극성 역전 릴레이를 구동 할 수 있습니다.



내부 시퀀싱을 통한 DC 파형
 매우 빠른 프로그래밍이 가능하도록 USB, RS-232 / 485, LXI 또는 GPIB를 통해 표준 SCPI 명령을 사용하여 시퀀스를 메모리에 프로그래밍하고 메모리에 저장할 수 있습니다.



가변 팬 속도 제어
 XG 1500의 혁신적인 팬 속도 접근 방식은 내부 방열판 온도에 의해 결정됩니다. 따라서 공급 장치의 출력이 펄스 화 될 때 팬이 일정한 최적 속도로 조정할 수 있습니다. 또한 소음을 줄이고 팬 수명을 늘립니다.

​

​

절전 대기 모드
 XG 1500이 유휴 상태 인 경우 컴퓨터 모니터와 마찬가지로 공급 장치가 "절전 모드"로 전환 될 수 있습니다. 이를 통해 사용자는 에너지를 절약하고 실험실 소음을 최소화 할 수 있습니다. 절전 모드로 남아있는 XG 1500은 여전히 ​​"켜져"있기 때문에 사용자는 활성화 된 출력에 더 빠르게 액세스 할 수 있습니다.

키 모드

​

​
출력 자동 시작 모드 (자동 재시작)
 자동 시작 모드는 전체 전원 사이클에서 복구 한 후 (모든 전면 패널 LED가 켜지지 않음) 또는 PC 오류 또는 재부팅 후 복구 후 전원 공급 장치의 출력 상태를 설정합니다. 자동 시작 모드가 On으로 설정되면 전원 공급 장치 출력이 이전 값으로 돌아갑니다. 또한 원격 디지털 제어가 손실 된 후에도 XG 장치는 마지막으로 프로그래밍 된 설정에서 활성 상태를 유지하며 테스트 프로세스를 중단하지 않습니다.

​

​

보조 자동 시작 모드
 보조 자동 시작 모드는 전원을 완전히 껐다 켠 후 보조 출력 상태를 결정합니다 (모든 전면 패널 LED가 켜지지 않음). 보조 자동 시작 모드를 On으로 설정하면 전원 공급 장치의 전원을 다시 켠 후 보조 출력이 활성화됩니다.



폴드 백 모드
 폴드 백 모드는 작동 모드간에 전환 할 때 출력을 비활성화하는 데 사용됩니다. 전원 공급 장치가 폴드 백 모드 설정에 따라 CV 모드 또는 CC 모드로 전환되는 경우 지정된 지연 후에 전원 공급 장치가 출력을 끄거나 비활성화하고 폴드 백 모드에서 잠급니다. 이 기능은 전류 또는 전압에 민감한 부하를 보호하는 데 특히 유용합니다. CV에서 CC 모드로 또는 CC에서 CV 모드로 전환 할 때 스위치를 트리거하도록 폴드 백을 설정할 수 있습니다.







  • Specifications +


    Sorensen XG 1500 Watt Specifications
    Output Ratings
    Model Output Voltage¹ Output Current² Output Power³
    XG 6-220 6 V 220 A 1320 W
    XG 8-187.5 8 V 187.5 A 1500 W
    XG 12.5-120 12.5 V 120 A 1500 W
    XG 20-76 20 V 76 A 1520 W
    XG 30-50 30 V 50 A 1500 W
    XG 40-38 40 V 38 A 1520 W
    XG 60-25 60 V 25 A 1500 W
    XG 80-19 80 V 19 A 1520 W
    XG 100-15 100 V 15 A 1500 W
    XG 150-10 150 V 10 A 1500 W
    XG 300-5 300 V 5 A 1500 W
    XG 600-2.6 600 V 2.6 A 1560 W
    Line Regulation
    Model Voltage (0.005% of rated
    output voltage +2 mV)4    		 Current (0.01% of rated
    output current +2 mA)5
    XG 6-220 2.3 mV 24 mA
    XG 8-187.5 2.4 mV 20.7 mA
    XG 12.5-120 2.62 mV 14 mA
    XG 20-76 3.0 mV 9.6 mA
    XG 30-50 3.5 mV 7 mA
    XG 40-38 4 mV 5.8 mA
    XG 60-25 5 mV 4.5 mA
    XG 80-19 6 mV 3.9 mA
    XG 100-15 7 mV 3.5 mA
    XG 150-10 9.5 mV 3 mA
    XG 300-5 17 mV 2.5 mA
    XG 600-2.6 32 mV 2.26 mA
    Load Regulation
    Model Voltage (0.005% of rated
    output voltage + 2 mV)6    		 Current (0.02% of rated
    output current +5 mA)7
    XG 6-220 2.3 mV 49 mA
    XG 8-187.5 2.4 mV 42.5 mA
    XG 12.5-120 2.62 mV 29 mA
    XG 20-76 3.0 mV 20.2 mA
    XG 30-50 3.5 mV 15 mA
    XG 40-38 4 mV 12.6 mA
    XG 60-25 5 mV 10 mA
    XG 80-19 6 mV 8.8 mA
    XG 100-15 7 mV 8 mA
    XG 150-10 9.5 mV 7 mA
    XG 300-5 17 mV 6 mA
    XG 600-2.6 32 mV 5.5 mA
    Output Ratings
    Model Output Ripple (rms, 300 kHz) Output Noise
    (p-p, 20 MHz)
    Voltage Current8 Voltage
    XG 6-220 8 mV 400 mA 50 mV
    XG 8-187.5 8 mV 319 mA 50 mV
    XG 12.5-120 8 mV 206 mA 50 mV
    XG 20-76 8 mV 136 mA 50 mV
    XG 30-50 8 mV 120 mA 50 mV
    XG 40-38 8 mV 81 mA 50 mV
    XG 60-25 8 mV 63 mA 50 mV
    XG 80-19 8 mV 45 mA 80 mV
    XG 100-15 8 mV 35 mA 80 mV
    XG 150-10 10 mV 29 mA 100 mV
    XG 300-5 25 mV 18 mA 150 mV
    XG 600-2.6 50 mV 11 mA 250 mV
    1. Maximum output voltage is guaranteed to be ≤ 0.2% of the rated voltage at zero output setting, using the front panel or digital remote programming modes.
    2. Maximum output current is guaranteed to be ≤ 0.4% of the rated current at zero output setting, using the front panel or digital remote programming modes, and when measured with rated load resistance.
    3. Total output power is also based on AUX1 Output Voltage (5 V) and AUX1 Output Current (0.5 A) and AUX2 Output Voltage (15 V) and AUX2 Output Current (0.5 A).
    4. From 85–132 Vac or 170–265 Vac, constant load.
    5. From 85–132 Vac or 170–265 Vac, constant load.
    6. From no load to full load, constant input voltage.
    7. For load voltage change, equal to the unit voltage rating, constant input voltage.
    8. For 6 V models the current ripple is measured at 2–6 V output voltage and full output current. For all other models, the current ripple is measured at 10–100% output voltage and full output current.
    Output Ratings
    Model Maximum Recommended Remote Sense Line Drop Compensation per Line 9 Up-prog. Response Time, 0~Vmax 10 Efficiency (100/200 VAC input) 11
    XG 6-220 1 V 60 ms 75/77%
    XG 8-187.5 1 V 60 ms 77/79%
    XG 12.5-120 1 V 60 ms 81/84%
    XG 20-76 1.5 V 60 ms 82/85%
    XG 30-50 2 V 60 ms 83/86%
    XG 40-38 2 V 60 ms 84/88%
    XG 60-25 3 V 60 ms 84/88%
    XG 80-19 5 V 100 ms 84/88%
    XG 100-15 5 V 100 ms 84/88%
    XG 150-10 5 V 100 ms 84/88%
    XG 300-5 5 V 150 ms 84/88%
    XG 600-2.6 5 V 250 ms 84/88%
    Output Ratings
    Model Down-prog. Response Time: Full Load Down-prog. Response Time: No Load Over-Voltage Trip Point
    XG 6-220 50 ms 300 ms 0.5-7.5 V
    XG 8-187.5 50 ms 400 ms 0.5-10 V
    XG 12.5-120 50 ms 500 ms 1-15 V
    XG 20-76 50 ms 600 ms 1-24 V
    XG 30-50 50 ms 700 ms 2-36 V
    XG 40-38 50 ms 800 ms 2-44 V
    XG 60-25 50 ms 900 ms 5-66 V
    XG 80-19 80 ms 1000 ms 5-88 V
    XG 100-15 100 ms 1200 ms 5-110 V
    XG 150-10 150 ms 1800 ms 5-165 V
    XG 300-5 150 ms 2200 ms 5-330 V
    XG 600-2.6 250 ms 3500 ms 5-660 V
    9. When using remote sense, the total of the load voltage 10. With rated, resistive load.
    11. At 100/200 Vac input voltage * Typical

    Note: All specifications are subject to change.
    AC Line Input Specifications
    Rated AC Input Voltage/Frequency 100–240 Vac, 47–63 Hz
    Operational AC Input Voltage/Frequency 85–265 Vac continuous, 47–63 Hz, single phase
    Input Current (at 100/200 Vac) 23/12 A
    Inrush Current (100/200 Vac) Less than: 50 A
    Power Factor Correction 0.99@100/200 Vac, rated output power
    Programming Mode
      APG ISOL DIGITAL
    Voltage & Current Output
    Voltage Programming    		 0-100% 2~up to 10 V, programmable
    Voltage & Current Output
    Resistive Programming    		 0-100% 2~up to 10 kΩ, programmable
    Voltage Output Resistor Programming 0-100% 2~up to 10 kΩ, programmable
    Output Voltage and Current Monitor 0-100% 2~up to 10 V, programmable
    Voltage Programming Accuracy (mV)1 ± 0.5% of rated output voltage, max (0-4V/4K range)   ± 0.1% of rated output voltage
    Current Programming Accuracy (mV)1 ± 1% of rated output current,
    max (0-4V/4K range)    		   ± 0.2% of rated output current
    Voltage Readback Accuracy (mV) ± 1% of rated output voltage   ± 0.1% of rated output voltage
    Current Readback Accuracy (mV) ± 1% of rated output current   ± 0.2% of rated output current
    Isolation (Prog and Readback Lines) With respect to chassis potential: 500 V With respect to:
    chassis potential: 600 V
    negative or positive main output 1500 V
    negative or positive auxiliary output 300 V
    Voltage and Current
    Programming Resolution    		     0.012% of full scale
    Voltage and Current
    Readback Resolution
    Parallel Operation Up to 4 units in master / slave Up to 4 units in master / slave Up to 4 units in master / slave
    Series Operation   Up to 2 units (with external diodes) Up to 2 units (with external diodes)
    Constant Voltage (CV) Constant
    Current (CC) Indicator    		 CV: TTL High (4-5 V)
    CC TTL Low (0-0.6 V)
    Shutdown Control 2   Logic low 0.0 - 1.4 V
    Logic high 2.0 - 15 V
    Dry contact compatible
    AUX On/Off Control   TTL level or dry contact compatible
    Power Supply Status Signal   TTL high: OK (4-5 V)
    TTL low: fail (0-0.6 V)
    Interlock Enable/Disable   Dry contact. Open/Short: On or
    Off programmable
    1. Typical APG 2. The shutdown input has user selectable negative logic operation via front panel or remote digital input/output

    Note: All specifications are subject to change.
    Output Performance Specifications
    Temperature Coefficient 100 PPM/° C from rated output voltage, after a 30-minute warm-up*
    Drift (8 hours) 0.05% of rated output voltage & current over an 8 hour interval with constant line, load & temperature, after a 30-minute warm-up
    Hold-up Time Typical 20 ms at any rated input line.
    Transient Response Time 13 Less than 1 ms for 6 V to 60 V models. Less than 2 ms for 80 V to 600 V models*
    Meter Accuracy 0.5% ± 1 count
    Aux output 3 +5 V: +0.4 V, – 0.5 V at 0.4 A
    +15 V: +1.2 V, – 1.4 V at 0.4 A
    Isolation 12 1500Vac or 2121Vdc between mains terminals and accessible conductive parts / chassis ground.
    Output to chassis 500Vac.
    Environmental Specifications (Indoor use)
    Operating Temperature Range 32°F to 122°F, 100% load (0°C to 50°C)
    Storage Temperature Range -4°F to 158°F (–20° C to 70°C)
    Operating Humidity Range 30–90% RH (no condensation)
    Storage Humidity Range 10–95% RH (no condensation)
    Operating Altitude Up to 6,500 feet (2,000 m)
    Installation Category II (IEC 1010-1)
    Pollution Degree 2 (IEC 1010-1)

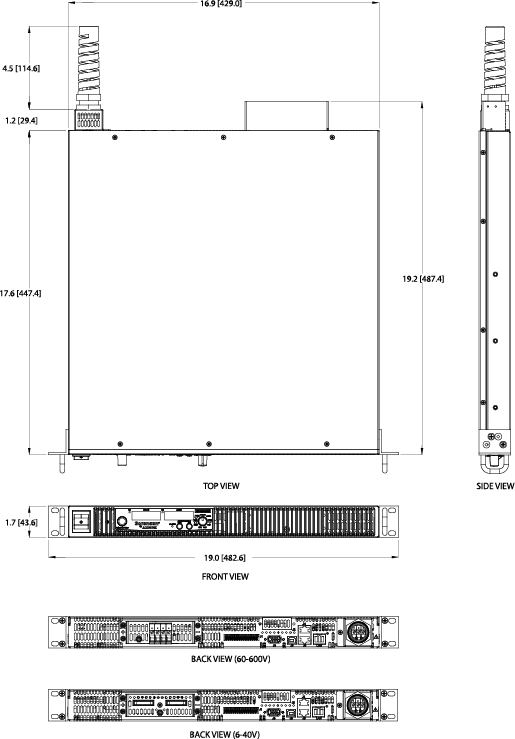

    Mechanical Specifications
    XG 1700 Watt (W×H×D) 16.8 x 1.7 x 19.0 inch (429 x 43.6 x 483 mm without rack mount ears)
    Weight 22 lb (10 kg)
    Cooling Forced air cooling by internal fans
    Regulatory Approvals
    Safety
    		 CSA 22.2 No. 61010-1, 60950-1-07 and UL61010-1, UL60950-1-(2nd Ed) 12. Marked with cCSAus, CE for EMC & low voltage directive
    EMC Complies with EN61326-1
    Complies with EN55022, Class B, FCC Part 15B for conducted emissions
    Complies with EN55022, Class A, FCC Part 15A for radiated emissions
    Complies with EN61000-4 series of standards for immunity

    * Typical
    1. Time for the output voltage to recover within 0.05% at its rated output for a load change 10-90% of rated ouput current. Output set point 10-100%
    2. Double insulation on primary to secondary isolation barriers. Basic insulation primary to protective earth ground.
    3. Current: 0.51 A minimum guaranteed, 0.72 A typically available. Overcurrent protection (each output) is automatic, non-latching. When OCP is tripped the aux voltage folds back and will recover to nominal condition
    when the over current condition is removed (typ. <0.2A). To protect external circuits attached to the aux outputs it is recommended that customers use an appropriately rated fuse in series with the aux outputs set point 10-100%

    Note: All specifications are subject to change.

    • XG 1500 : Model Number Description



    Options

    MEB LXI Class C Ethernet

    MGA GPIB, IEEE 488.2

    MIA Isolated Analog Interface

    XG Options and Accessories

    RM - XG1 Rackmount Angle Brackets
