DLM600 시리즈 (DC전원공급기)

파워 375 W - 600 W
전압 5 V - 300 V
전류 2 A - 75 A
사이즈 1/2 랙 사이즈
인터페이스 RS-232(옵션), GPIB(옵션), LAN(옵션)
데이터시트

소렌센 DLM 600
Sorensen DLM 600 시리즈 프로그래밍 가능 전원 공급 장치는 소형 1U (1.75 인치) 높이의 1/2 랙 (8.5 인치) 폭 섀시에서 광범위한 응용 제품에 지속적으로 가변적 인 출력 전압 및 전류를 제공하도록 설계되었습니다.

ZVS (Zero Voltage Switching) 기술을 사용하여이 공급 장치는 더 크고 비싼 선형 전원 공급 장치에 필적하는 매우 낮은 리플 및 노이즈를 달성 할 수 있습니다. 또한 고효율 및 빠른 부하 과도 응답으로 DLM 600이 가장 까다로운 응용 분야에도 이상적입니다.

DLM 600 전원 공급 장치 시리즈는 고밀도 다중 출력 랙 마운트 요구 사항 또는 로우 프로파일 벤치 탑 응용 제품에 이상적입니다. 0-5VDC ~ 0-300VDC의 출력 전압과 0-2A ~ 0-75A의 전류를 사용할 수 있습니다.

냉각 공기 흡입구는 전면과 측면에 있으며 후면과 측면에 배기구가 있습니다. 가변 속도 팬은 주변 공기 온도 및 부하의 함수로 제어되므로 음향 소음이 줄어들고 팬 수명이 늘어납니다. 이를 통해 공급 장치를 사이에 공간없이 바로 위에 쌓을 수있어 최대 랙 마운트 포장 밀도와 0-50 ° C의 넓은 작동 온도를 얻을 수 있습니다. 랙 마운트 키트 (옵션)를 사용하여 하나 또는 두 개의 장치를 나란히 쉽게 장착 할 수 있습니다 -측면.

전면 패널 레이아웃으로 DLM 600 전원 공급 장치 시리즈를 쉽게 사용할 수 있습니다. 개별 10 턴 전위차계 노브에서 전압 및 전류를 설정할 수 있습니다. 제어 푸시 버튼에는 전원 켜기, 출력 켜기, 로컬 / 원격, 전압 / 전류 미리보기 및 과전압 보호 미리보기가 포함됩니다. 설정 점 또는 실제 전압 / 전류 값은 2 개의 3-1 / 2 자리 LED 디스플레이에서 볼 수 있습니다.DLM 600 니어 선형 DC 전원 공급 장치는 직렬 또는 병렬로 연결할 수 있습니다. 모든 모델은 수동 설정없이 표준 단상 입력을 자동으로 수용합니다.

​


​

​기능 및 장점

고전력 밀도
 1U (1.75 인치) 높이의 600 와트 (8.5 인치) 너비; 상단 또는 하단 간격 간격이 필요하지 않습니다.

​

​

선형 리플 및 노이즈 근처
 2.5mV rms의 낮은 리플, 15mV p-p의 낮은 노이즈

​

​

리모트 컨트롤
• LXI 호환 이더넷 LAN / RS-232C (옵션 M130)를 통한 16 비트 프로그래밍
• IEEE-488.2 / RS-232C (옵션 M9G)를 통한 12 비트 프로그래밍
• 표준 아날로그 프로그래밍 0-5V, 0-10V 또는 0-5kΩ.
• 절연 아날로그 프로그래밍 (옵션)



​

푸시 버튼 미리보기
 과전압 보호, 전압 및 전류 미리보기 버튼으로 출력 활성화 여부에 관계없이 언제든지 이러한 설정 점을 볼 수 있습니다

​


액티브 다운 프로그래밍
 프로그래밍 변경을 줄이려면 응답 시간을 단축하는 표준 내부 회로

​


범용 AC 입력

액티브 전류 공유를 통한 손쉬운 마스터 / 슬레이브 병렬

​


소프트웨어
• M130 옵션 용 IVI-com 드라이버
• M9G 옵션 용 Labwindows CVI 드라이버
• M9G 옵션 용 LabVIEW 드라이버

​


​

  • Specifications +


    DLM 600 Watt Specifications
    Common
    Remote Sense The maximum load line drop is up to the full voltage rating of the supply. The drop in the load leads subtracts from the maximum voltage available f
    Remote Programming Voltage, current (0-100%)
    Remote Monitoring Voltage
    Operational Features Master/slave parallel operation, up to 4 units of the same model can be connected in parallel, with active current sharing control. Series operation, multiple units of the same model can be connected in series, limited by 300Vpk between either output terminal and chassis.
    Software IVI-COM, LabVIEW® or LabWindow®/CVI driver for Ethernet and IEEE-488.2
    Regulatory Compliance CE Compliant:
    • Low Voltage Directive (73/23/EEC) using EN 61010-1, and
    • EMC Directive (89/336/EEC) using EN 61326 Certified to
    UL 61010-1, CSA C22.2 No. 61010.1 and IEC/EN 61010-1
    Input
    Voltage and Frequency 90-132 VAC or 180-264 VAC max, auto ranging,
    47-63 Hz, single phase, 2-wire plus ground
    Current 11A maximum at 115VAC, 6A maximum at 230 VAC
    Connector IEC 320 with detachable line cord
    Power Factor 0.6, typical at full load; dependent on the impedance of the AC input.
    Output
    Line Regulation Voltage: 0.005% of V max + 2 mV
    Current: 0.01% of I max + 2 mA
    See table for input voltage variation over the AC input voltage range, with constant rated load.
    Load Regulation Voltage: 0.005% of V max + 2 mV
    Current: 0.02% of I max + 5 mA
    See table For 0-100% load variation, with constant nominal line voltage
    Transient Response 500 μs to steady-state output voltage (within 0.1% of Vmax) for 50-100% or 100-50% load change
    Stability ±0.05% of maximum voltage or current over 8 hours after 30 minute warm-up time at fixed line, load and temperature
    Efficiency 84% typical at maximum output power; 82% typical for DLM 5-75 and DLM 8-75
    Temperature Coefficient 0.02%/°C of maximum output voltage, 0.03%/°C of maximum output current. Change in output per °C change in ambient temperature, with constant line and load.

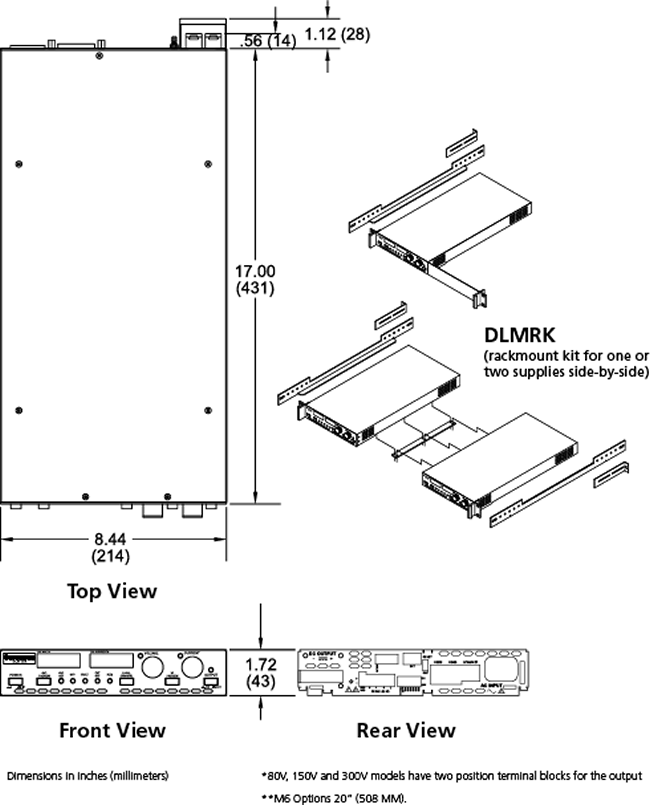

    Physical
    Dimensions

    Width: 8.5” (216 mm)
    Height: 1U or 1.75” (44 mm)
    Depth: 17” (432 mm) Option M6 depth 20” (508 mm)
    Weight & Shipping Weight
    Weight 9.7 lbs. (4.4 kg)
    Shipping Weight 12.7 lbs. (5.8 kg)
    Output Ratings
    Model Voltage Current Power
    DLM 5-75 0-5 VDC 0-75 ADC 375 W
    DLM 8-75 0-8 VDC 0-75 ADC 600 W
    DLM 10-60 0-10 VDC 0-60 ADC 600 W
    DLM 20-30 0-20 VDC 0-30 ADC 600 W
    DLM 40-15 0-40 VDC 0-15 ADC 600 W
    DLM 60-10 0-60 VDC 0-10 ADC 600 W
    DLM 80-7.5 0-80 VDC 0-7.5 ADC 600 W
    DLM 150-4 0-150 VDC 0-4 ADC 600 W
    DLM 300-2 0-300 VDC 0-2 ADC 600 W
    Output Ratings
    Model Line Regulation Load Regulation
    Voltage (0.005% of Vmax + 2 mV) Current (0.01% of Imax + 2 mA) Voltage (0.005% of Vmax + 2 mV) Current (0.02% of Imax + 5 mA)
    DLM 5-75 2.25 mV 9.5 mA 2.25 mV 20 mA
    DLM 8-75 2.4 mV 9.5 mA 2.4 mV 20 mA
    DLM 10-60 2.5 mV 8 mA 2.5 mV 17 mA
    DLM 20-30 3 mV 5 mA 3 mV 11 mA
    DLM 40-15 4 mV 3.5 mA 4 mV 8 mA
    DLM 60-10 5 mV 3 mA 5 mV 7 mA
    DLM 80-7.5 6 mV 2.75 mA 6 mV 6.5 mA
    DLM 150-4 9.5 mV 2.4 mA 9.5 mV 5.8 mA
    DLM 300-2 17 mV 2.2 mA 17 mV 5.4 mA
    Programming Accuracy ¹
    Ethernet (M130/M131)
    Model Voltage (0.1% of VMax) Current (0.25% of IMax) OVP (0.5% of 1.1 x VMax)
    DLM 5-75 5 mV 188 mA 44 mV
    DLM 8-75 8 mV 188 mA 44 mV
    DLM 10-60 10 mV 150 mA 55 mV
    DLM 20-30 20 mV 75 mA 110 mV
    DLM 40-15 40 mV 38 mA 220 mV
    DLM 60-10 60 mV 25 mA 330 mV
    DLM 80-7.5 80 mV 19 mA 440 mV
    DLM 150-4 150 mV 10 mA 825 mV
    DLM 300-2 300 mV 5 mA 1.65 V
    Programming Accuracy ¹
    GPIB
    Model Voltage (0.1% of VMax) Current (0.25% of IMax) OVP (0.5% of 1.1 x VMax)
    DLM 5-75 16 mV 375 mA 55 mV
    DLM 8-75 16 mV 375 mA 88 mV
    DLM 10-60 20 mV 300 mA 110 mV
    DLM 20-30 40 mV 150 mA 220 mV
    DLM 40-15 80 mV 75 mA 440 mV
    DLM 60-10 120 mV 50 mA 660 mV
    DLM 80-7.5 160 mV 38 mA 880 mV
    DLM 150-4 300 mV 20 mA 1.65 V
    DLM 300-2 600 mV 10 mA 3.3 V
    Display Accuracy
    Model Voltage Current
    DLM 5-75 35 mV 850 mA
    DLM 8-75 50 mV 850 mA
    DLM 10-60 60 mV 700 mA
    DLM 20-30 200 mV 400 mA
    DLM 40-15 300 mV 260 mA
    DLM 60-10 400 mV 210 mA
    DLM 80-7.5 500 mV 85 mA
    DLM 150-4 850 mV 50 mA
    DLM 300-2 2.5 V 30 mA
    Ripple and Noise
    Model Ripple and Noise, Voltage Mode OVP Adjustment Range
    (5% - 110% of Vmax)
    Ripple (RMS)* Noise (P-P)*
    DLM 5-75 5 mV 30 mV 0.25 - 5.5 V
    DLM 8-75 5 mV 30 mV 0.4 - 8.8 V
    DLM 10-60 5 mV 30 mV 0.5 - 11 V
    DLM 20-30 2.5 mV 15 mV 1 - 22 V
    DLM 40-15 2.5 mV 15 mV 2 - 44 V
    DLM 60-10 2.5 mV 20 mV 3 - 66 V
    DLM 80-7.5 4 mV 20 mV 4 - 88 V
    DLM 150-4 7 mV 40 mV 7.5 - 165 V
    DLM 300-2 10 mV 60 mV 15 - 330 V
    Ripple and Noise : Stability
    Model Voltage (0.05% of VMax) Current (0.05% of IMax)
    DLM 5-75 2.5 mV 37.5 mA
    DLM 8-75 4 mV 37.5 mA
    DLM 10-60 5 mV 30 mA
    DLM 20-30 10 mV 15 mA
    DLM 40-15 20 mV 7.5 mA
    DLM 60-10 30 mV 5 mA
    DLM 80-7.5 40 mV 3.8 mA
    DLM 150-4 75 mV 2 mA
    DLM 300-2 150 mV 1 mA
    Ripple and Noise
    Model Traffic Coefficient Maximum Total Remote
    Sense Drop
    Voltage (0.02% /
    °C of Vmax)    		 Current (0.03% /
    °C of Imax)
    DLM 5-75 1 mV / °C 22.5 mA / °C 1 V
    DLM 8-75 1.6 mV / °C 22.5 mA / °C 1 V
    DLM 10-60 2 mV / °C 18 mA / °C 2 V
    DLM 20-30 4 mV / °C 9 mA / °C 2 V
    DLM 40-15 8 mV / °C 4.5 mA / °C 2 V
    DLM 60-10 12 mV / °C 3 mA / °C 2 V
    DLM 80-7.5 16 mV / °C 2.25 mA / °C 2 V
    DLM 150-4 30 mV / °C 1.2 mA / °C 2 V
    DLM 300-2 60 mV / °C 0.6 mA / °C 2 V
    Ripple and Noise
    Output Ratings
    1 ANALOG-CONTROL Input 14 EXTERNAL-OFF Input (+)
    2 EXTERNAL-OFF Return 15 Auxiliary 5 VDC Output (+)
    3 OVP Programming Input 16 OVP Resistance Programming Output
    4 REMOTE-CONTROL Status Output 17 OVP Resistance Programming Return
    5 VOLTAGE-MODE Status Output 18 FAULT Status Output
    6 Auxiliary 5 VDC Return 19 Voltage Monitor Output
    7 Current Monitor Output 20 Voltage Resistance Programming Return
    8 Voltage/Current Monitor Return 21 Voltage Resistance Programming Return
    9 Voltage Programming Input 22 Voltage Resistance Programming Return
    10 Current Programming Input 23 Voltage Resistance Programming Return
    11 Not Used 24 LOCAL-LOCKOUT Input
    12 V/I/OVP Programming Return 25 OVP Status Output
    13 Not Used

    1 - Readback accuracy is the same as programming accuracy for all parameters except GPIB voltage readback which is 0.25% of VMax

    • DLM600 : Model Number Description



    Output: Voltage
