NGE103B (DC파워서플라이)

출력용량 99 W
출력전압 0 ~ 32 V
출력전류 0 ~ 3 A
채널 수 3 채널
인터페이스 USB, LAN(옵션)
데이터시트 카달로그

최소 크기에서 최대의 성능

NGE100B DC Power Supply Series는 경제적이고, 신뢰성이 높은 고성능 기기로 구성되어 있습니다. NGE100 시리즈는 높은 효율과 낮은 리플을 함께 달성하며 동급 전원공급장치에서 일반적으로 제공되지 않는 다양한 편의 기능을 제공합니다



주요 사항

NGE102B (2채널) / NGE103B (3채널)

NGE102B에서 최대 출력 66W / NGE103B에서 최대 출력 100W

채널당 최대 32V 출력 전압

전자 퓨즈(OCP), 과전압 방지(OVP) / 과출력 방지(OPP) / 과열 방지(OTP)

USB 인터페이스(VCP/TMC), 옵션 LAN (LXI), 옵션 무선 LAN, 옵션 디지털 I/O(4비트)

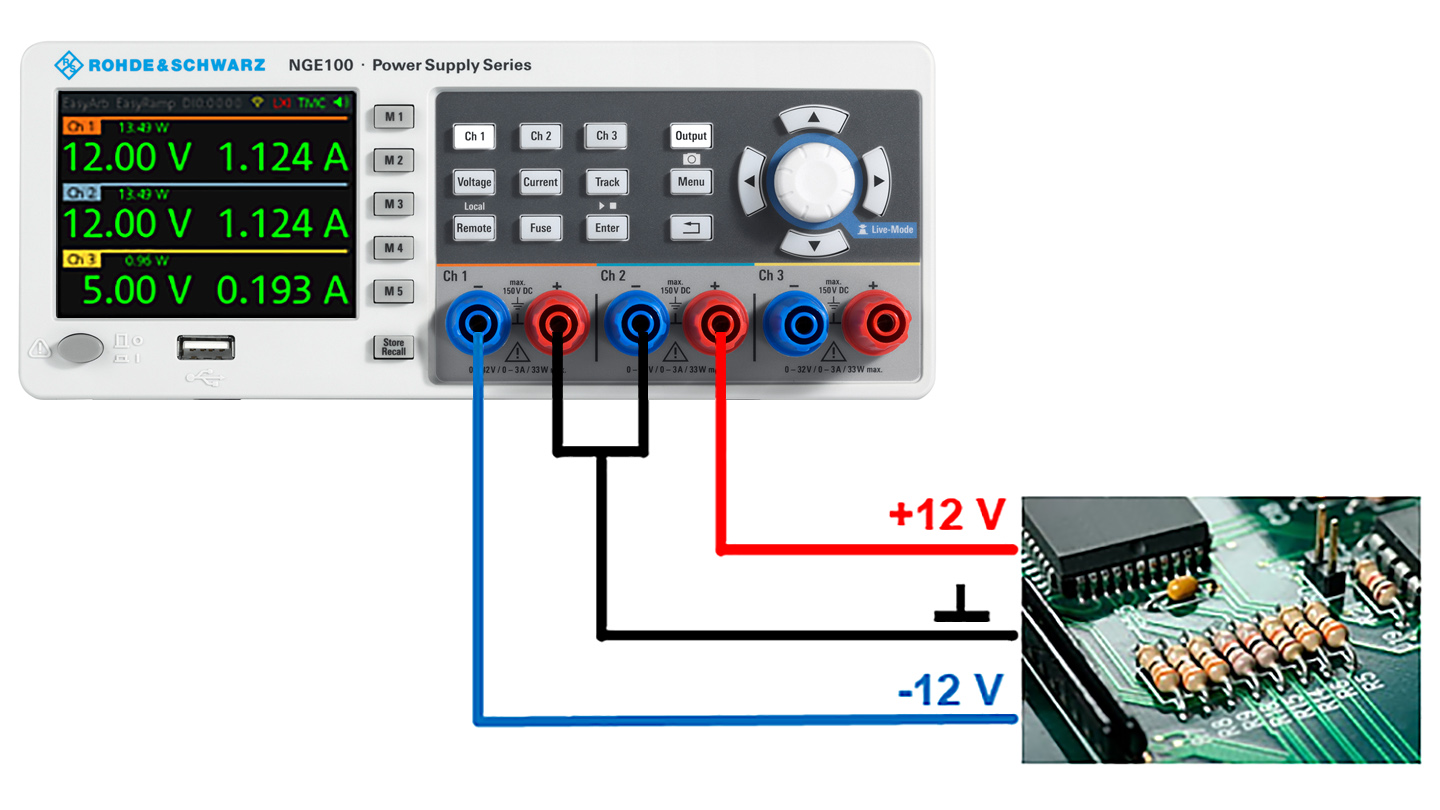

모든 채널이 갈바닉 절연되어 있으며 상호접지되어 있지 않음

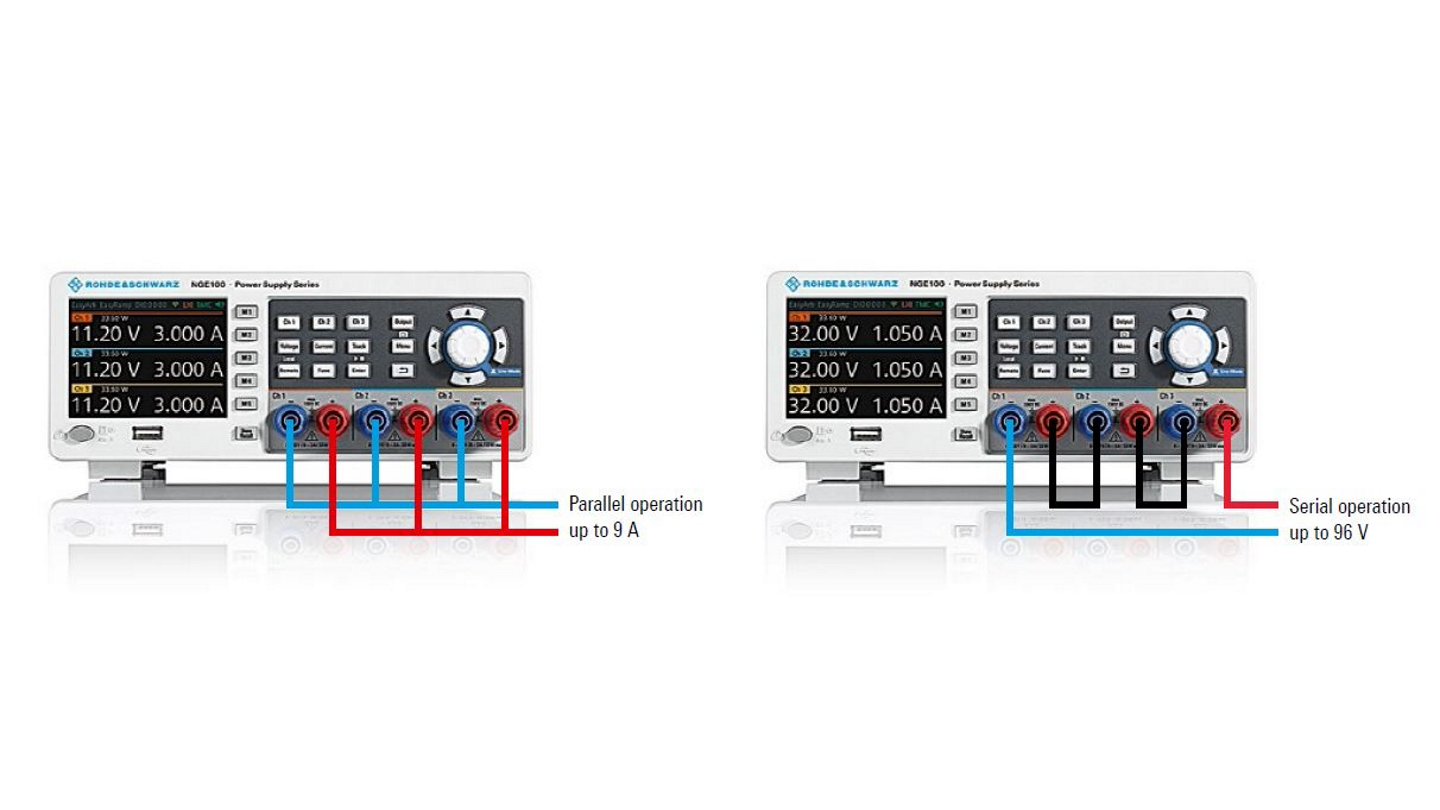

모든 채널이 전기적으로 동일하기 때문에 직렬모드로 결합해 높은 전압을 출력

직렬로 연결 시 NGE103B 최대 96 V / NGE102B 최대 64 V

병렬로 연결 시 NGE103B 최대 9 A / NGE102B 최대 6 A






NGE103B DC파워서플라이 사양


전기적 사양
출력 채널 수 2/3
총 출력 최대 66 W/100 W
채널당 최대 출력 33,6 W
채널당 출력 전압 0 V ~ 32 V
채널당 최대 출력 전류 3 A
전압 리플 및 노이즈 (20 Hz ~ 20 MHz) 일반적으로 < 1.5 mV (RMS)
  < 20 mV (peak-to-peak) (측정)
전류 리플 및 노이즈 (20 Hz ~ 20 MHz) < 2 mA (RMS) (측정)
Load recovery 시간*1) <200 µs (측정)
프로그래밍/리드백 해상도전압10 mV
 전류1 mA
Readback 정확도 (± (출력의 % + 오프셋))전압< 0.1% + 20 mV
 전류< 0.1% + 5 mA
특수 기능
측정 기능 전압, 전류, 출력, 에너지
보호 기능 OVP, OCP, OPP, OTP
FuseLink 기능 ●
가동 시 퓨즈 지연 ●
감지 기능 -
싱크 모드 -
출력 시퀀싱 -
트리거 입력/출력 -
Arbitrary 기능 ● (EasyArb)
아날로그/변조 인터페이스 –
데이터 로깅 -
디스플레이 및 인터페이스
디스플레이 3,5" QVGA

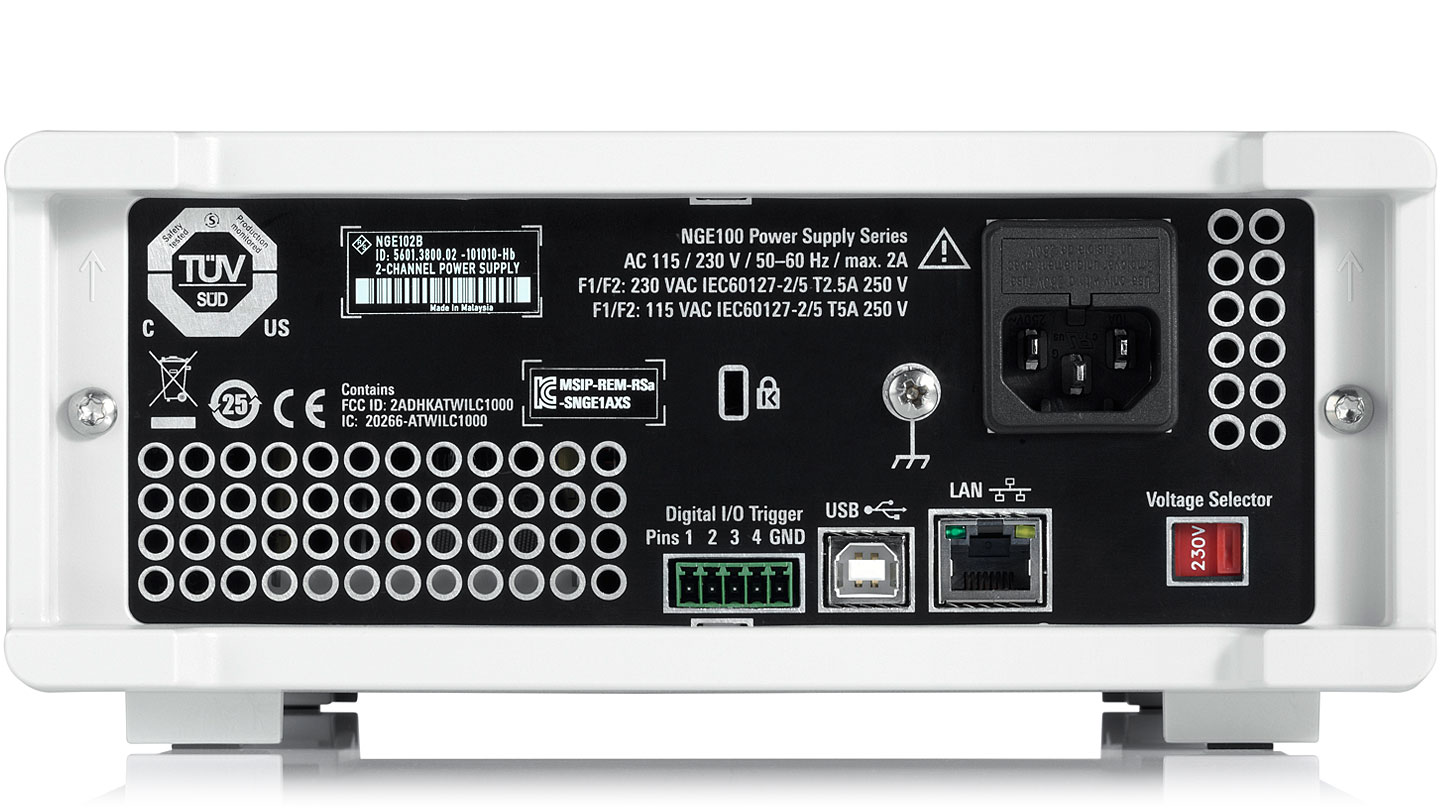

후면 패널 연결

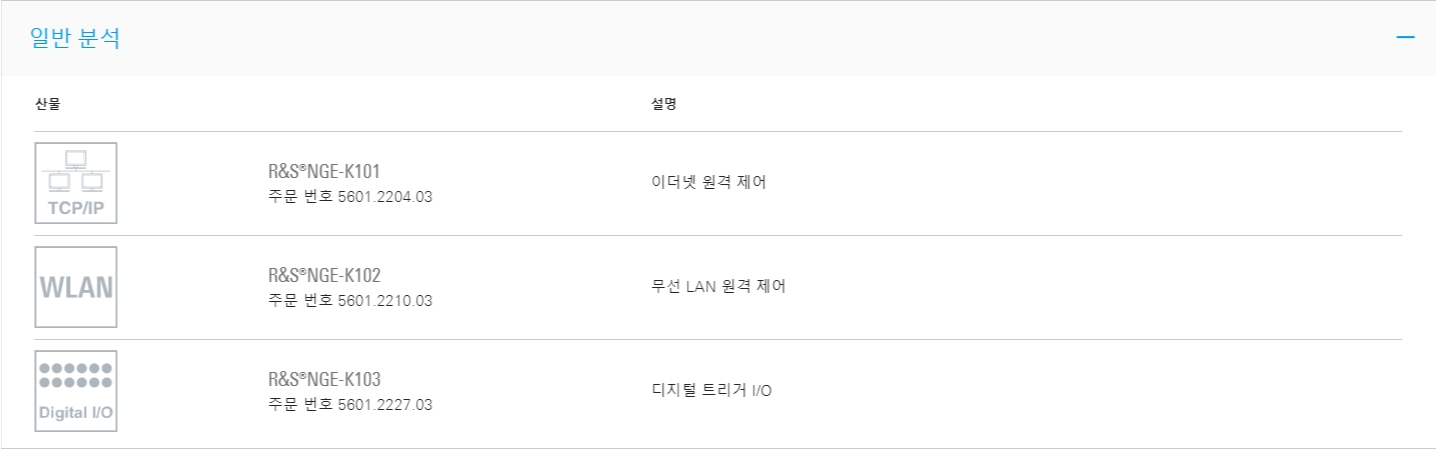

원격 제어 인터페이스 표준: USB; 옵션: LAN, WLAN
일반 데이터
치수(W × H × D) 222 × 97 × 310 mm
무게 4.9 kg/5.0 kg

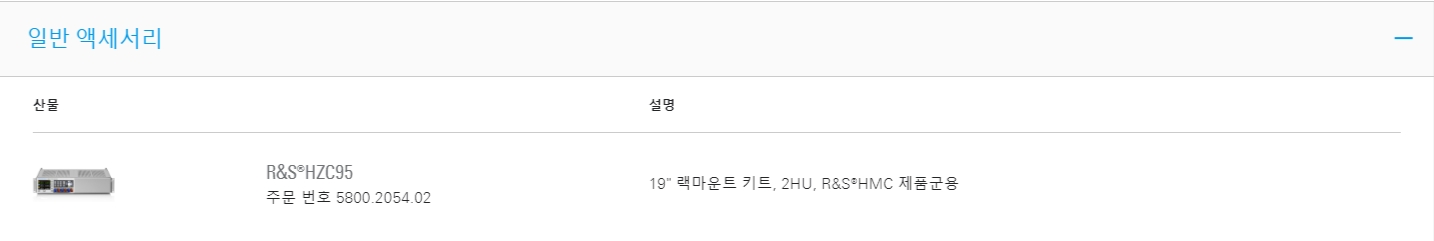

랙 설치 R&S®HZC95 옵션
*1) 설정 전압의 ± 20mV 대역 내 10% ~ 90% 부하 변경

NGE103B DC파워서플라이 옵션
