FPH (휴대용 스펙트럼분석기)

주파수 범위 2, 3, 4, 6, 8, 13.6, 20, 26.5, 31GHz
분해능(RBW) 1 Hz to 3 MHz
SSB위상잡음 -125 dBc
인터페이스 USB, LAN
배터리 작동시간 최대 8시간
데이터시트 카달로그

사용자에게 필요한 3가지 P - Performance(성능), Portability(휴대성), Price(가격)

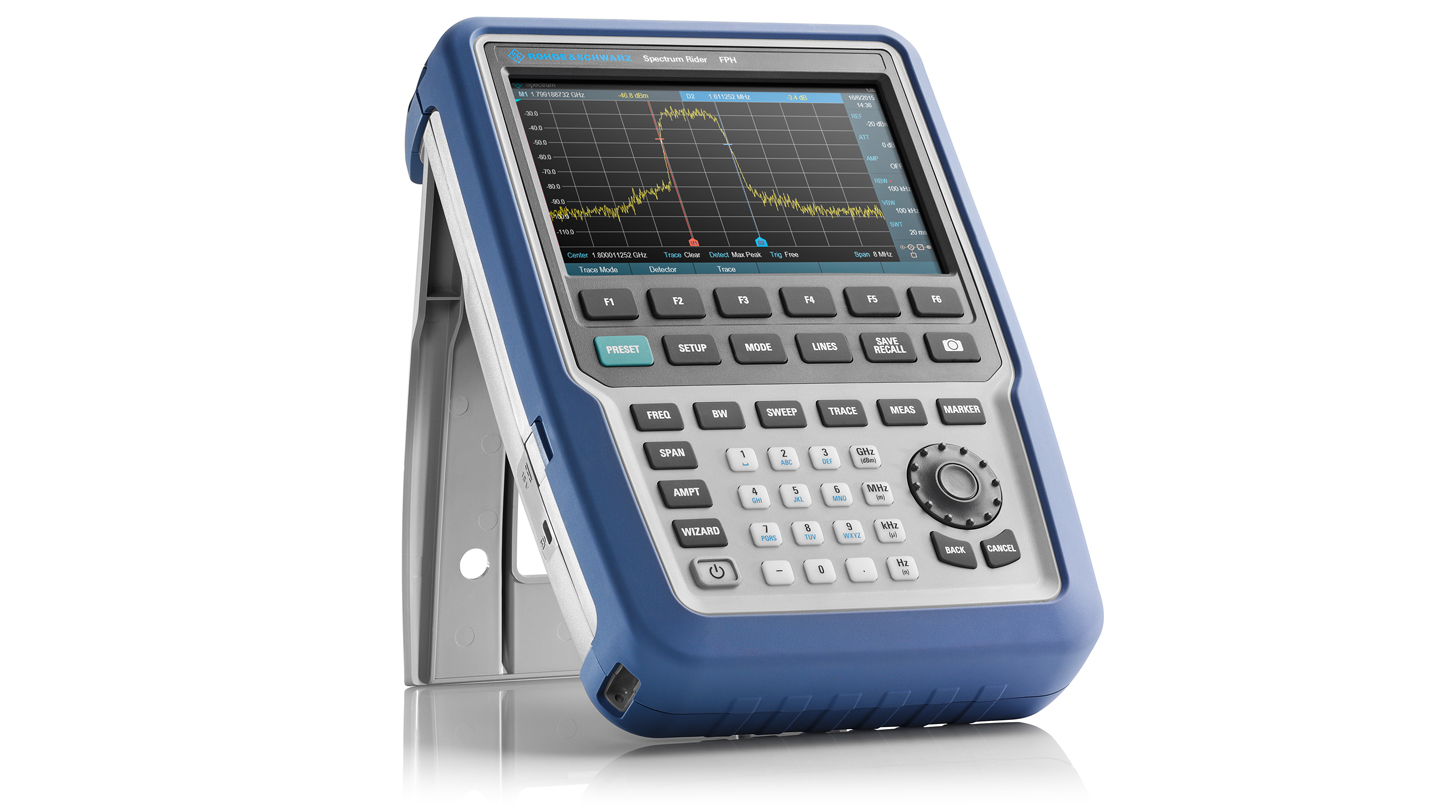

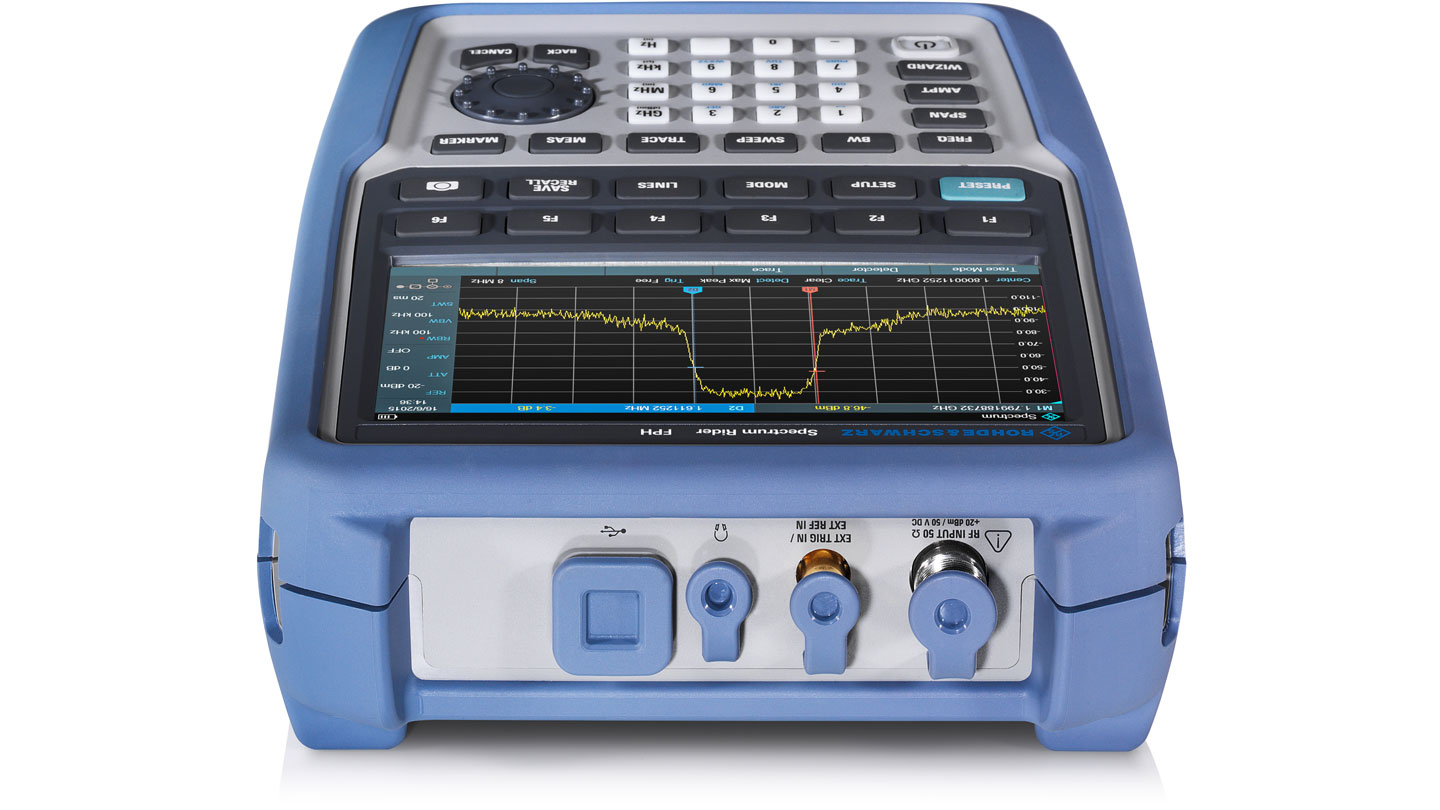

Spectrum Rider FPH는 독일 엔지니어링으로 구현된 성능과 인체공학적 디자인을 경제적 가격으로 제공합니다. 뛰어난 RF 성능으로 최저 –163 dBm DANL의 약한 신호까지 캡처할 수 있습니다. 휴대형 Spectrum Rider FPH는 무게가 2.5 kg에 불과하며 배터리는 6시간 이상 작동합니다. 합리적 가격으로 언제 어디에서나 측정하십시오.



주요 사항

5 kHz ~ 최대 31 GHz

성능: 뛰어난 DANL(Displayed Average Noise Level)

휴대성: 가벼운 무게(2.5kg)와 하루동안 운용할 수 있는 배터리

가격: 경제적 가격

멀티터치 인터페이스로 새로워진 사용자 경험

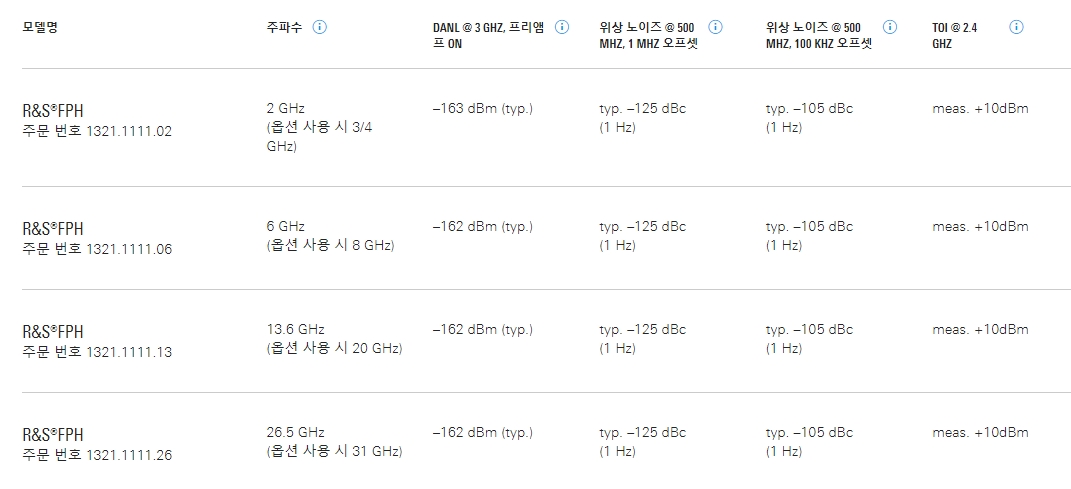

FPH 시리즈 스펙트럼 분석기 사양





주파수 범위
모델 .02 본체   5 kHz ~ 2 GHz
  R&S®FPH-B3 옵션 사용 시 5 kHz ~ 3 GHz
  R&S®FPH-B3 및 R&S®FPH-B4 옵션 사용 시 5 kHz ~ 4 GHz
모델 .06 본체   5 kHz ~ 6 GHz
  R&S®FPH-B8 옵션 사용 시 5 kHz ~ 8 GHz
모델 .13 본체   5 kHz ~ 13.6 GHz
  R&S®FPH-B20 옵션 사용 시 5 kHz ~ 20 GHz
모델 .26 본체   5 kHz ~ 26.6 GHz
  R&S®FPH-B31 옵션 사용 시 5 kHz ~ 31 GHz
모델 .06/.13/.26 본체(일련번호 ≥ 103100의 경우) R&S®FPH-B29 옵션 사용 시 5 kHz ~ 100 Hz
주파수 분해능   1 Hz
주파수 대역폭   1 Hz ~ 3 MHz, 1/3 시퀀스 단위
스펙트럼 순도 SSB 위상 노이즈   f = 500 MHz
캐리어 오프셋 30 kHz < –88 dBc (1 Hz), typ. –95 dBc (1 Hz)
  100 kHz < –98 dBc (1 Hz), typ.–105 dBc (1 Hz)
  1 MHz < –118 dBc (1 Hz), typ. –125 dBc (1 Hz)
DANL(Displayed Average Noise Level) 0 dB RF 감쇠, 50 Ω 종단, RBW = 100 Hz, VBW = 10 Hz, 샘플 디텍터, 로그 스케일링, 추적 발생기 Off, 1 Hz로 정규화
모델 .02 프리앰프 = Off
  1 MHz ~ 10 MHz < –135 dBm, typ. –142 dBm
  10 MHz ~ 1 GHz < –142 dBm, typ. –146 dBm
  1 GHz ~ 4 GHz < –140 dBm, typ. –144 dBm
  프리앰프 = On
  1 MHz ~ 10 MHz < –150 dBm, typ. –160 dBm
  10 MHz ~ 3 GHz < –158 dBm, typ. –163 dBm
  3 GHz ~ 4 GHz < –156 dBm, typ. –161 dBm
모델 .06/.13/.26 프리앰프 = Off
  1 MHz ~ 10 MHz < –122 dBm, typ. –130 dBm
  10 MHz ~ 25 MHz < –130 dBm, typ. –135 dBm
  25 MHz ~ 1 GHz < –140 dBm, typ. –145 dBm
  1 GHz ~ 4 GHz < –135 dBm, typ. –140 dBm
  4 GHz ~ 8 GHz < –135 dBm, typ. –140 dBm
  8 GHz ~ 19 GHz < –135 dBm, typ. –138 dBm
  19 GHz ~ 20 GHz < –130 dBm, typ. –138 dBm
  20 GHz ~ 27 GHz < –130 dBm, typ. –138 dBm
  27 GHz ~ 29 GHz < –125 dBm, typ. –130 dBm
  29 GHz ~ 31 GHz < –120 dBm, typ. –123 dBm
  프리앰프 = On
  1 MHz ~ 20 MHz < –147 dBm, typ. –152 dBm
  20 MHz ~ 1 GHz < –158 dBm, typ. –162 dBm
  1 GHz ~ 3 GHz < –158 dBm, typ. –162 dBm
  3 GHz ~ 4 GHz < –155 dBm, typ. –158 dBm
  4 GHz ~ 4.5 GHz < –155 dBm, typ. –158 dBm
  4.5 GHz ~ 8 GHz < –150 dBm, typ. –155 dBm
  8 GHz ~ 20 GHz < –150 dBm, typ. –155 dBm
  20 GHz ~ 27 GHz < –150 dBm, typ. –155 dBm
  27 GHz ~ 29 GHz < –140 dBm, typ. –145 dBm
  29 GHz ~ 31 GHz < –130 dBm, typ. –133 dBm
TOI(Third-Order Intercept) (IP3) Intermodulation이 없는 다이내믹 레인지, 신호 레벨 2 × –20 dBm, RF 감쇠 = 0 dB, RF 프리앰프 = Off
  f = 1 GHz +7 dBm (meas.)
  f = 2.4 GHz +10 dBm (meas.)
  f = 4.5 GHz +8 dBm (meas.)
  f = 9.5 GHz +10 dBm (meas.)
  f = 12 GHz +9 dBm (meas.)
  f = 22 GHz +8 dBm (meas.)
  f = 26.5 GHz +10 dBm (meas.)
총 측정 불확도 95 % 신뢰도 수준, +20 °C ~+30 °C, SNR > 16 dB, 0 dB ~ 기준 레벨 미만 –50 dB, RF 감쇠 자동
  10 MHz ≤ f ≤ 31 GHz < 1.25 dB, typ. 0.5 dB
디스플레이
분해능   WVGA, 800 × 480픽셀

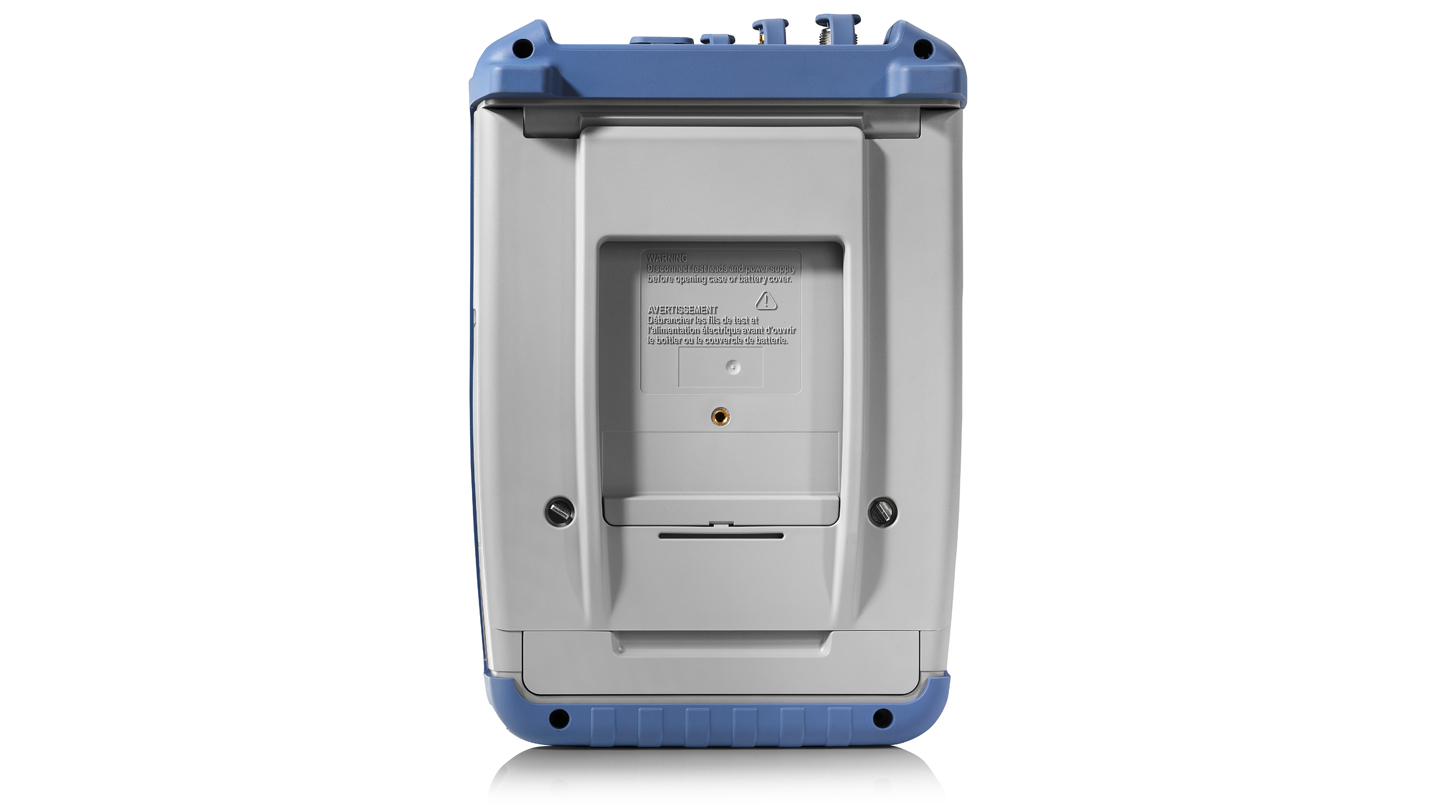

R&S®HA-Z306 리튬 이온 배터리 팩
용량   72 Wh
전압   공칭 11.25V
배터리 사용 시 작동 시간(신규, 완충 기준) 모델 .02 8시간
  모델 .06 7시간
  모델 .13/.26 6시간
치수 W × H × D 202 mm × 294 mm × 76 mm
(8.0 in × 11.6 in × 3 in)
무게   2.5 kg (5.5 lb)

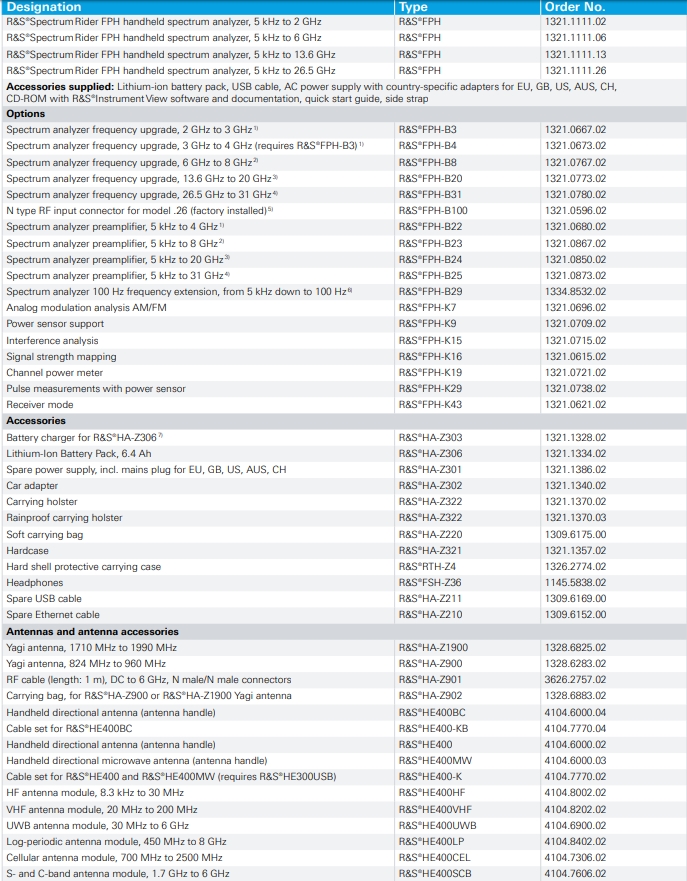

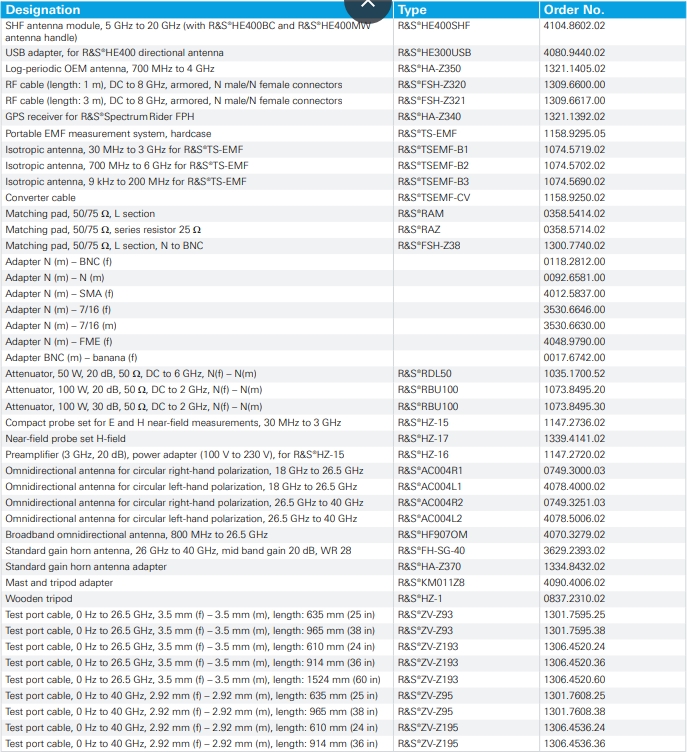

FPH 시리즈 스펙트럼 분석기 옵션
