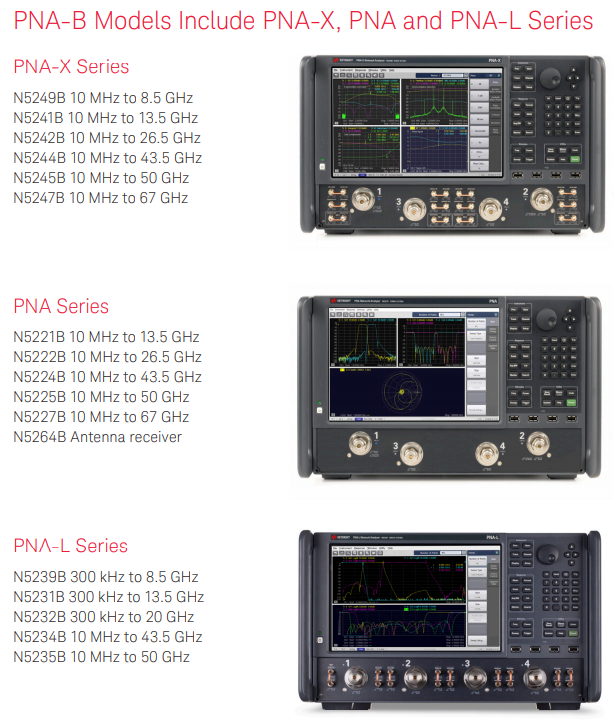

PNA 시리즈 네트워크 분석기

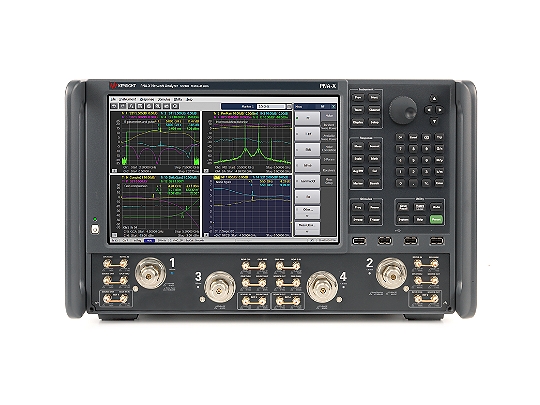

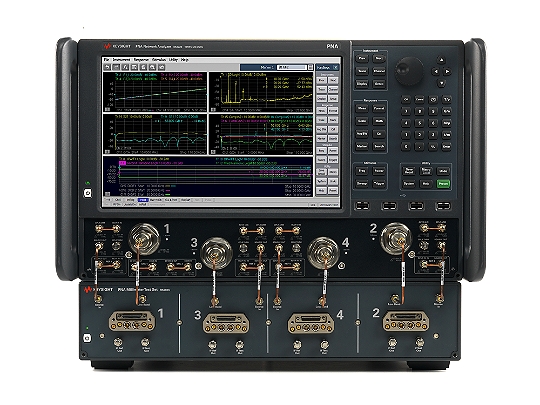

PNA-X 시리즈 10 MHz to 8.5 ~ 67 GHz

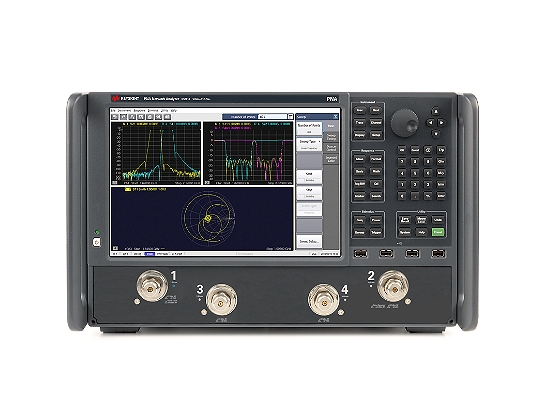

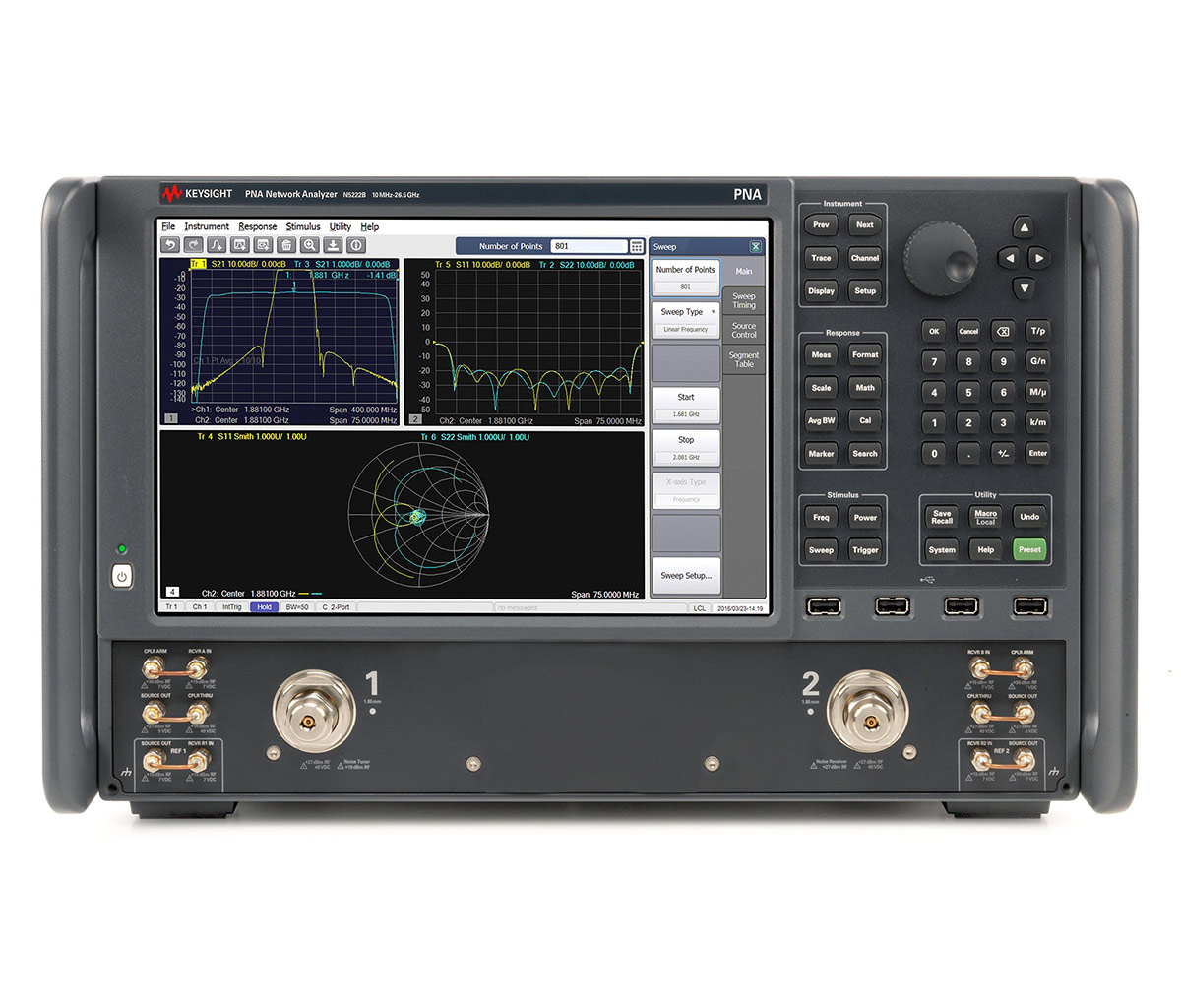

PNA 시리즈 10 MHz to 13.5 ~ 67 GHz
PNA-L 시리즈 300 kHz to 8.5 ~ 50 GHz
확장성 최대 1.5 THz
디스플레이 12.1"
데이터시트
탁월한 우수성
활성 장치를 특성화 할 때 속도와 성능이 적절히 혼합되어 우위를 점하게됩니다. 보다 직관적 인 그래픽 사용자 인터페이스로 고성능 네트워크 분석을 수행하고 부가 가치 소프트웨어 응용 프로그램으로 측정 품질을 향상 시키십시오.

적은 시간에 탁월한 결과
– A 모델과 동일한 우수한 RF 하드웨어 및 성능
– 와이드 스크린 (12.1”) 멀티 터치 디스플레이
– 새로운 단순하고 직관적 인 사용자 인터페이스
– ENA, PNA 및 모듈러를위한 컨 버지 드 VNA 소프트웨어


모든 PNA 시리즈 모델에 걸쳐 다양한 유연한 라이센스 유형으로 소프트웨어 애플리케이션 투자를 최적화하십시오
– 새로운 소프트웨어 응용 프로그램 라이센스 구조
– 이전 소프트웨어 옵션에는 이제 모델 번호가 있습니다 (예 : 옵션 010 → S93010A)
– 기기와 함께 주문하거나 나중에 추가
– 운송 및 시간 기반 (1 년) 라이센스 제공


사용자 인터페이스 향상
– 단순화 된 하드 키 및 풀다운 메뉴 그룹
– 더 나은 항목 구성을위한 탭 소프트 키
– 마우스 오른쪽 클릭 선택 화면을 길게 터치
– 멀티 터치 스케일 줌
– 도구 (바로 가기 아이콘)
– 시트 (설정 탭)
– 더 완전한 상태 표시 바
PNA 시리즈 네트워크 분석기 사양


PNA-X

Models

Frequency

Dynamic range at 3 G/20 G at 10 Hz IFBW

Max power at

3 G/20 G (dBm)

Best trace noise at

10 kHz IFBW Mag (dBrms)

/Phase (degrms)

Best speed at

201 point 1sweep,

correction off

System

(dB)

Directreceiver

access (dB)

Noise floor

(dBm/Hz)

N5249B

10 MHz to 8.5 GHz

124–128/

124–129

136–140/

133–141

-114/-114

+8–13/

+5–10

0.0063/0.047

5 ms

(600 kHz IFBW)

N5241B

10 MHz to 13.5 GHz

124–128/

124–129

136–140/

133–141

-114/-114

+8-13/

+5-10

0.0063/0.047

5 ms

(600 kHz IFBW)

N5242B

10 MHz to 26.5 GHz

N5244B

10 MHz to 43.5 GHz

118–123/ 121–125

136–140/

133–141

-110/-111

+8-13/

+10-14

0.0063/0.094

6 ms

(600 kHz IFBW)

N5245B

10 MHz to 50 GHz

N5247B

10 MHz to 67 GHz

124–130/

125–130

136–142/

136–140

-115/-118

+9–15/

+7–12

0.0063/0.063

9.7 ms

(600 kHz IFBW)

PNA

N5221B

10 MHz to 13.5 GHz

127/

124–127

139/

136–139

-114/-114

+13/

+10–13

0.0063/0.047

5.6 ms

(600 kHz IFBW)

N5222B

10 MHz to 26.5 GHz

N5224B

10 MHz to 43.5 GHz

125–127/

124–127

137–139/

136–139

-114/-114

+11–13/

+10–13

0.0095/0.063

4.7 ms

(600 kHz IFBW)

N5225B

10 MHz to 50 GHz

N5227B

10 MHz to 67 GHz

127/

124–127

138/

135–138

-114/-116

+9–13/

+8–11

0.0063/0.063

6.3 ms

(600 kHz IFBW)

PNA-L

N5239B

300 kHz to 8.5 GHz

131–133/

111–114

144/124

-120/-106

+11–13/

+5–8

0.012/0.19

5.75 ms

(600 kHz IFBW)

N5231B

300 kHz to 13.5 GHz

(N5231A Option 2xx)

N5232B

300 kHz to 20 GHz

(N5232A Option 2xx)

N5231B

300 kHz to 13.5 GHz

(N5231A Option 4xx)

128/

101–105

141/114

-120/-107

+8/

-6 -2

0.0063/0.063

5.75 ms

(600 kHz IFBW)

N5232B

300 kHz to 20 GHz

(N5232A Option 4xx)

N5234B

10 MHz to 43.5 GHz

110/100

128/117

-110/-100

0/0

0.019/0.19

6 ms

(600 kHz IFBW)

N5225B 네트워크 분석기 옵션

자세히 알아보기: 구성 가이드 보기


Hardware options
N5225B-200 2-port, base hardware configuration
N5225B-201 2-port with configurable test set, reference mixer switch
N5225B-205 2-port with configurable test set, ref mixer switch, bias tees, low frequency extension
N5225B-210 2-port with metrology configuration
N5225B-217 2-port with configurable test set, reference mixer switch, source and receiver attenuators
N5225B-219 2-port with configurable test set, reference mixer switch, source and receiver attenuators, bias tees
N5225B-220 2-port with configurable test set, reference mixer switch, source and receiver attenuators, bias tees, low frequency extension
N5225B-400 4-port with second source
N5225B-401 4-port with second source, configurable test set, reference mixer switch
N5225B-405 4-port with second source, configurable test set, reference mixer switch, bias tees, low frequency extension
N5225B-410 4-port with second source, metrology configuration
N5225B-417 4-port with second source, configurable test set, reference mixer switch, source and receiver attenuators
N5225B-419 4-port with second source, configurable test set, reference mixer switch, source and receiver attenuators, bias tees
N5225B-420 4-port with second source, configurable test set, reference mixer switch, source and receiver attenuators, bias tees, low frequency extension

Calibration documentation
N5225B-1A7 Calibration + Uncertainties + Guardbanding (Not Accredited)
N5225B-A6J ANSI Z540-1-1994 Calibration
N5225B-UK6 Commercial calibration certificate with test data

Additional hardware capability
N5225B-020 Add IF inputs
N5225B-021 Add pulse modulator to internal 1st source
N5225B-022 Add pulse modulator to internal 2nd source
N5225B-UNY Enhanced low phase noise performance

                  <td colspan="4" id="op4" style="-webkit-print-col
S93007B
S93010B
S93011B
S93015B
S93025B
S93026B
S93029B
S93080B
S93082B
S93083B
S93084B
S93086B
S93087B
S93088B
S93089B
S930900B
S930901B
S930902B
S930904B
S930905B
S930909B
S93093B
S93094B
S93118B
S93460B
S93551B
S93898B

Accessories
N5225B-1CM Rack mount kit for installation without handles
N5225B-1CP Rack mount kit for installation with handles
N1966A
N6171A





N5245BM 네트워크 분석기 옵션

자세히 알아보기: 구성 가이드 보기

Hardware Bundle
N5244B
N5245B
N5247B
N4693D
N4694D
N9910X
U8487A-0BN English language service guide; printed
U8487A-ABJ Japan - Japanese user guide; printed
U8487A-A6J ANSI Z540-1-1994 Calibration
U8488A
U9391F
U9391G

Negative priced options
N5244BM-DSC Bundle discount for N5244BM
N5245BM-DSC Bundle discount for N5245BM
N5245BP-DSC Bundle discount for N5245BP
N5247BM-DSC Bundle discount for N5247BM
