컴팩트한 형태의 차세대 오실로스코프








로데슈바르즈 오실로스코프가 사랑받는 이유  ►  끊임없는 기술혁신으로 신뢰받는 글로벌 우량기업    ►  60 MHz ~ 16 GHz의 최신 오실로스코프 포트폴리오  ►  세계에서 가장 뛰어난 오실로스코프를 위해 개발된 자체 ASIC  ►  깨끗한 신호 무결성을 위한 프런트엔드 기술 개발  ►  최고의 해상도를 위한 HD 모드를 갖춘 18비트 아키텍처  ►  세계에서 가장 민감한 이벤트 격리를 위한 디지털 트리거  ►  작업 흐름을 간소화하는 우수한 사용자 인터페이스 및 전면패널

MXO 5C를 선택해야 하는 이유 MXO 5와 동일한 기술을 기반으로 합니다.  ►  세계에서 가장 빠른 오실로스코프: 8개 채널, 연산 및       스펙트럼 측정, 최소 블라인드 타임  ►  정밀한 디지털 트리거: 12비트 ADC로 매우 정확함,       HD 모드로 18 비트  ►  딥 메모리: 최대 1백만 개의 파형 세그먼트 포함  ►  뛰어난 스펙트럼 분석: 최대 4개 동시 분석으로 동급       최고 속도

강력한 기술 블록

진화하는 가속화된 통찰력


MXO 5C 시리즈 오실로스코프/디지타이저는 신속하고 정확한 결과를 위한 최첨단 기술을 갖추고 있습니다. 고급 맞춤형 기술과 혁신적인 기능을 갖춘 이 계측기는 회로 동작에 대한 필수적인 통찰력을 제공합니다.



	MXO-EP 처리 ASIC 더 많은 신호를 더 빠르게 확인하세요. 모든 MXO 5C 시리즈에는 2개의 MXO-EP(극한 성능) Rohde & Schwarz ASIC(Application-Specific Integrated Circuit)이 있습니다. MXO-EP ASIC 아키텍처는 400Gbit/s를 처리하여 초당 최대 450만 건의 획득과 여러 채널에서 초당 총 1,800만 개의 파형을 처리할 수 있는 세계에서 가장 빠른 업데이트 속도를 제공합니다. 업계에서 응답성이 가장 뛰어난 오실로스코프를 사용하면 더 많은 신호를 더 빠르게 보고 캡처하며 희귀한 신호 이상 현상을 빠르게 찾을 수 있습니다.
	12비트 ADC, 18비트 수직 아키텍처 신호를 정확하게 측정하세요. MXO 5C 시리즈는 샘플링 속도 제한이 없는 채널 전용 12비트 ADC로 구동되는 매우 낮은 잡음의 신호 경로를 갖추고 있습니다. HD ( 고화질 모드)는 수직 해상도를 놀라운 18비트로 향상시켜 모든 측정에서 변함없는 정확도를 제공합니다. 초저잡음 및 고감도 프런트엔드를 통해 오프셋 전압은 최고 감도에서최대 ±5V까지 구동될 수 있습니다. 정확한 결과와 더 큰 다양성을 얻으세요.
	반응형 딥 메모리 더 많은 신호를 포착하세요. 500M 포인트 의 업계에서 가장 심층적인 표준 획득 메모리와 함께 제공되며 , 가장 높은 샘플링 속도로 8개 채널에서 최대 200ms 의 전원 켜기 또는 전원 끄기 시퀀스를 캡처할 수 있습니다. 1G 포인트 메모리 확장으로 더 긴 녹화 시간을 확보하세요 .
	고급 디지털 트리거링 시스템 미묘한 신호 변화를 쉽게 분리할 수 있습니다. MXO-EP ASIC에는 고급 디지털 트리거링이 통합되어 획득 경로에서 ADC 샘플을 실시간으로 평가합니다. 다른 오실로스코프가 분리할 수 없는 0.0001 미만의 수직 눈금을 사용하여 작은 이벤트에서 트리거합니다. 자신만의 트리거 히스테리시스를 선택하세요. 가장 정확한 트리거링을 위해 디지털 필터를 적용하여 노이즈를 억제합니다.

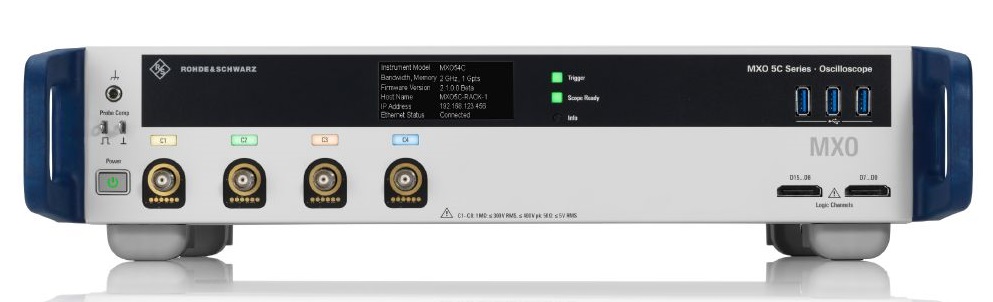

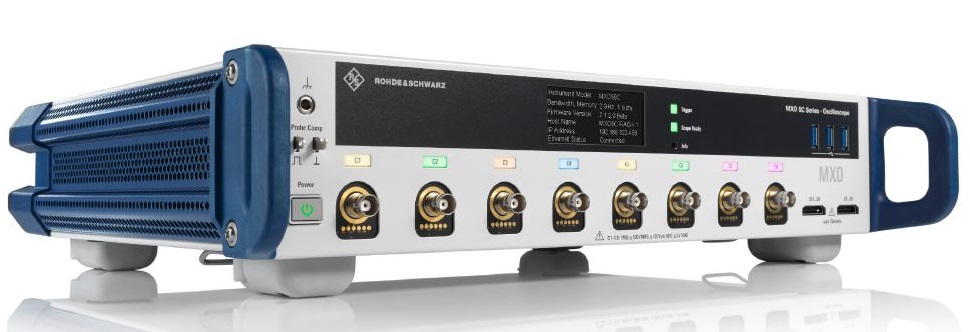

2U 높이의 MXO 5C 시리즈 오실로스코프는 최적화된 채널간격으로 설계되었습니다. 다른 계측기와 함께 랙에 설치하거나 연구책상에 배치해 공간을 확보할 수 있습니다. 종이처럼 얇은 저전력 e-잉크 디스플레이에는 연결 상태와 같은 주요 정보가 표시되며, 통합 웹 브라우저 및 가상 프론트 패널을 사용해 LAN을 통해 원격 제어할 수 있습니다.​












MXO5 시리즈 오실로스코프와 동일한 우수 사양:

   -  세계 최고 속도의 오실로스코프: 450만 waveform/sec
   -  업계 선도적인 시스템 아키텍처: 12비트 ADC
   -  동급 메모리 중 최대 용량: 500 Mpoint
   -  45,000 FFT/s 및 최대 4개 대역의 업계 선도적 스펙트럼 획득 속도















컴팩트한 폼 팩터로 공간 절약

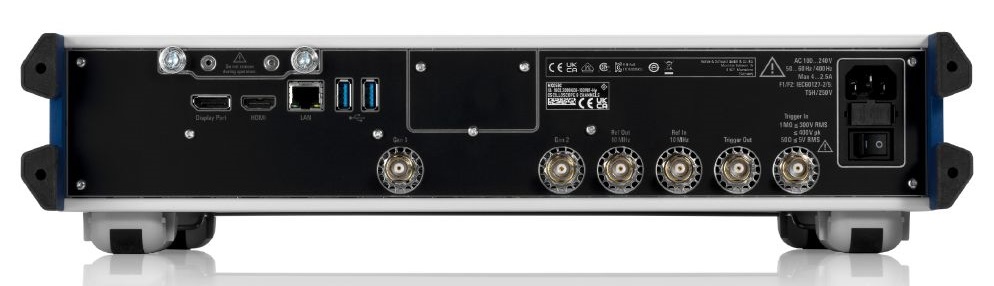

	랙에 설치 ▶ 높이 단위 2개당 동시 채널 4개 또는 8개 ▶ 1Gbit LAN 표준 ▶ 트리거 IN/OUT 및 기타 I/O 커넥터 ▶ MXO5, MXO4 시리즈 오실로스코프와 SCPI 명령어 호환 ▶ 확장 가능한 가격대 및 대역폭 업그레이드 가능성 ▶ 빠른 설정을 위해 주요 정보가 표시된 e-잉크 디스플레이 ▶ 완전한 오실로스코프와 다양한 디지타이저 기능     테스트를 위해 랙마운트 장비가 필요하십니까?     2U 높이의 MXO 5C는 6~8U 높이의 디스플레이가 있는 오실로스코프     보다 랙에 설치하기가 용이합니다. SCPI 명령을 사용하여 LAN을 통해     또는 내장된 웹 서버를 통해 간단히 계측기와 상호 작용할 수 있습니다.     필요한 경우 언제든지 HDMI™ 또는 DisplayPort를 통해 디스플레이를     연결하여 오실로스코프에 로컬로 액세스 할 수 있습니다.

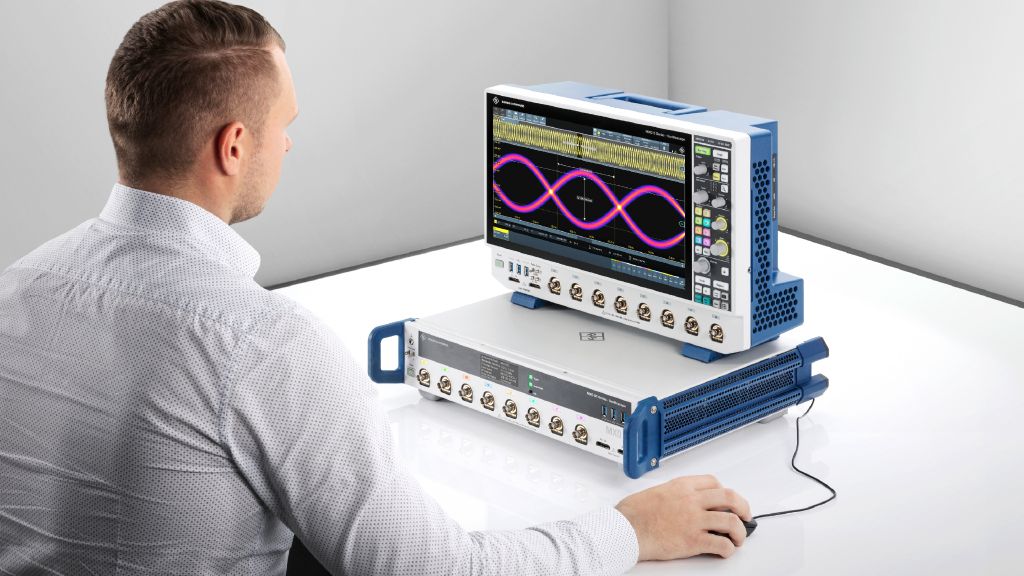

	다른 계측기와 스택 (위로 쌓기)  ▶  수직 공간이 필요한 벤치 용도에 사용     –  Full HD 비디오 출력     –  옵션 외부 디스플레이(터치스크린 포함)     –  USB 마우스 추가   ▶  MXO5를 상단에 쌓아 최대 16개 채널을 사용하거나       상단에 MXO 5C를 추가  ▶  노트북 등 기타 테스트 장비를 위에 올려놓습니다.  ▶  MXO4, MXO5 시리즈 오실로스코프와 100% SCPI 명령어 호환  ▶  MXO4, MXO5 시리즈 오실로스코프와 100%파형/저장파일 호환

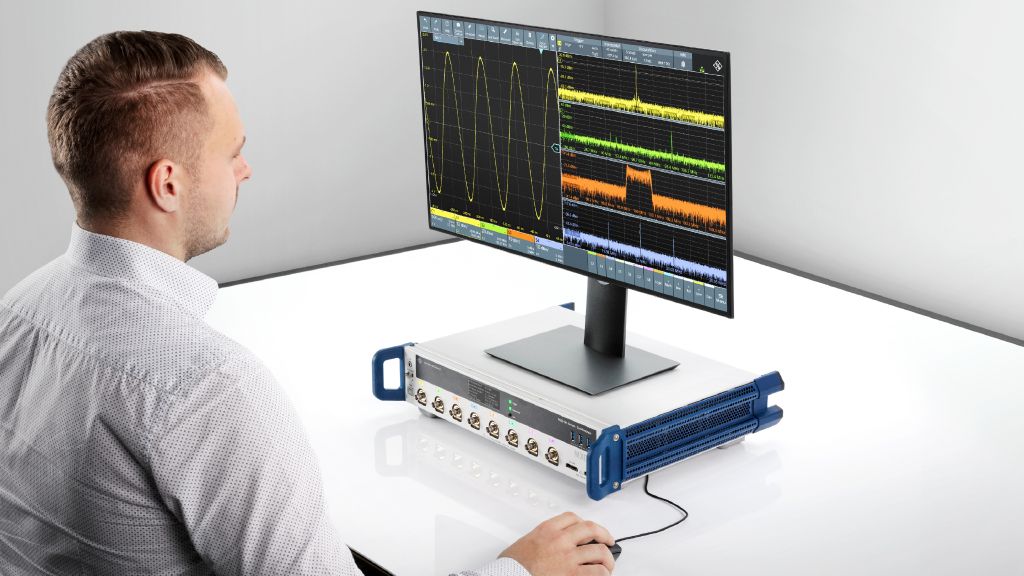

		큰 디스플레이에서 신호를 보고 터치하세요. 작업 공간이 많은 장비로 붐비거나 오실로스코프를 랙에 장착 해야 하는 경우 MXO 5C가 올바른 선택입니다. 더 큰 오실로 스코프 디스플레이를 원하시나요? 더 넓은 디스플레이 영역을 위해 풀 HD 호환 디스플레이를 추가 하세요. 크기를 선택하고 표준 HDMI™ 또는 Display Port를 통해 연결하면 됩니다. 마우스를 추가하거나 USB 기반 터치 기능이 있는 디스플레이를 선택하세요. 또는 가상 전면 패널용 통합 웹 브라우저를 사용하여 LAN을 통해 로컬로 연결 하세요.
		오실로스코프에 원격으로 쉽게 액세스 원격 오실로스코프에 액세스해야 한다면!  재택근무를 하면서 측정을 해야한다면!  연구소와 사무실의 물리적 거리가 멀다면!  모든 MXO 5C 장비에는 웹 브라우저가 내장되어 있습니다.  보안 및 문서화 기능이 표준으로 제공됩니다. MXO 5C를 사용 하더라도 MXO 5에 있는 것과 동일한 노브 및 버튼을 사용하여 가상 전면 패널 디스플레이를 사용할 수 있습니다.
		쉬운 방법으로 PC와 오실로스코프와 연결 오실로스코프 테스트 애플리케이션을 개발하거나 다른 애플리케이션에서 분석하기 위해 파형 및/또는 측정 값을 다운로드하신다면 모든 MXO 5C 모델에는 빠르고 쉬운 상호 작용을 위해 1Gbit LAN 연결이 표준으로 제공됩니다.



		연구소 책상 공간 활용 책생의 공간이 더 필요합니까? 2U 높이에 깊이 405mm에 불과한 MXO 5C는 책상 위에 최대 50kg을 쌓아 올려 놓을 수 있습니다. 또는 벤치 공간이 가득 찬 경우 책상 아래에 놓고 디스플레이에 연결하면 웹 브라우저를 통해 쉽게 작동할 수 있습니다.
		평화롭고 조용함 조용한 공간이 필요하신가요? 계측기의 시끄러운 소음이 다른 사람을 방해합니까? 장비 소리가 너무 큰가요? MXO 5C 시리즈는 계측기에서 m 떨어져 있을 때 작동 가청 소음 수준이 30dBA 미만이므로 부드러운 속삭임처럼 들립니다. 켜져 있다는 사실조차 눈치 채지 못할 수도 있습니다.
		이동식 M.2 메모리 보안이 최우선인 경우 계측기 정보를 안전한 위치에 물리적으로 저장 하는 것보다 더 나은 보호 방법은 없습니다. MXO 5C 시리즈는 이동식 M.2 메모리 카드를 지원합니다. 안전한 연구실에서 작업할 때 필요에 따라 M.2 드라이브를 추가하고 보호하면 됩니다.



		전력 소비 감소 전력 소비를 줄이는 것은 현재는 물론 미래에도 중요합니다. 전자 장치의 수명 주기 동안 사용되는 전력은 CO2 배출량의 90%를 차지할 수 있습니다. 전력 소비를 최소화하면 오실로 스코프가 환경에 미치는 영향이 줄어듭니다. 에너지 가격 상승 으로 인해 전력 소비를 줄이는 것이 장기적인 경제성에 필필수적 입니다.
		오실로스코프를 원격으로 켜거나 끄세요 원격으로 작업할 때 장치에 연중무휴 24시간 전원을 공급하면 많은 에너지가 낭비될 수 있습니다. 원격 IP 제어 소켓 전원 공급 장치가 가능하지만 대부분의 전자 장비는 주 전원이 켜진 상태 에서만 대기 상태로 전원이 공급됩니다. MXO 5C에는 전원을 켜자마자 자동으로 켜지는 편리한 기능이 있습니다. 스마트 소켓 시스템에 연결하기만 하면 장치를 사용하려고 할 때만 원격으로 켜고 다른 시간에는 전원을 끄는 옵션을 활성화할 수 있습니다.
		최대 성능, 최소 소비 이전 오실로스코프 세대1)에 비해 MXO 5C는 대기 전력 소모를 40%나 줄였습니다. 더욱 인상적인 점은 채널 수를 두 배로 늘리고, 디스플레이를 확대하고, 획득 성능을 기하급수적으로 높임에도 불구하고 일반적인 전력 소비량이 거의 변하지 않는다는 점입니다2).

1) HMC8015 전력 분석기로 수행된 평가.
2) RTE1024와 비교









그리고 훨씬 더 많은 것이 있습니다...
귀하의 요구에 맞춰 진화하는 오실로스코프


필요에 따라 확장: 손쉬운 소프트웨어 기반 업그레이드
MXO 5C 시리즈는 귀하의 요구 사항이 변화함에 따라 조정됩니다. 필요한 소프트웨어 라이센스, 대역폭 업그레이드, 직렬 프로토콜의 트리거링 및 디코딩, 메모리 확장 및 주파수 응답 분석 옵션을 설치하기만 하면 됩니다. 파형 발생기가 내장되어 있으므로 소프트웨어 라이센스로 활성화하기만 하면 됩니다. MSO 로직 분석에는 로직 프로브 활성화만 필요합니다. 매우 쉽게 개조할 수 있도록 소프트웨어 라이센스를 통해 대역폭을 2GHz로 업그레이드할 수 있습니다.

정기적인 펌웨어 업데이트
정기 펌웨어 업데이트는 MXO 5C에 새로운 기능을 추가합니다. www.rohde-schwarz.com에서 최신 펌웨어 버전을 다운로드하세요. 설치를 위해서는 USB 저장 장치나 LAN 연결을 사용하세요.

간편한 랙마운팅
ZZA-KN2NS 랙마운트 키트를 사용하면 통합 환경에 오실로스코프를 쉽게 설치할 수 있습니다.

MXO 5C 시리즈 오실로스코프 사양



수직 시스템
아날로그 채널		4, 8
디지털 채널(옵션)		16
아날로그 대역폭(–3 dB)	MXO54C (B4x 옵션)	350 MHz, 500 MHz, 1 GHz, 2 GHz
	MXO58C (B8x 옵션)	100 MHz, 200, 350 MHz, 500 MHz, 1 GHz, 2 GHz
상승 시간	2 GHz 대역폭에서	234 ps
입력 임피던스		50 Ω ± 1.5 %, 1 MΩ ± 1 % || 12 pF (meas.)
입력 감도	50 Ω에서	0.5 mV/div ~ 3 V/div, 전체 아날로그 대역폭에서 지원
	1 MΩ에서	0.5 mV/div ~ 10 V/div,  전체 아날로그 대역폭에서 지원
수직 분해능		HD 모드(High Definition)에서 최대 18비트
DC 게인 정확도	입력 감도 > 5 mV/div	±1 % 전체 스케일
50 Ω에서 오프셋 범위	< 33 mV/div	±(2 V – 입력 감도 × 위치)
	33 mV/div ~ < 120 mV/div	±(7 V – 입력 감도 × 위치)
1 MΩ에서 오프셋 범위	0.5 mV/div ~ < 80 mV/div	±(5 V – 입력 감도 × 위치)
	80 mV/div ~ < 800 mV/div	±50 V
Channel-to-Channel 격리		> 60 dB (1:1000)
Acquisition 시스템
샘플링 레이트	아날로그 채널(실시간)	2채널에서 최대 5 Gsample/s, 4채널에서 최대 2.5 Gsample/s
	아날로그 채널(보정)	최대 5 Tsample/s
	디지털 채널	각 채널에서 최대 5 Gsample/s
Acquisition 메모리	표준: MXO58C, 8채널 기기	8개 액티브 채널(단일 캡처) 사용 시 최대 500 Mpoint 4개 액티브 채널(연속 실행) 사용 시 최대 500 Mpoint
	표준:MXO54C, 4채널 기기:	최대 500 Mpoint(단일 및 연속 실행)
	옵션으로 제공되는 MXO5C-B110 메모리 옵션 1 Gpoint	4개 액티브 채널(단일 캡처) 사용 시 최대 1 Gpoint 2개 액티브 채널(연속 실행) 사용 시 최대 1 Gpoint
히스토리 세그먼트	≤ 1 Mpoint 레코드 길이	1백만 세그먼트
최대 Acquisition Rate		> 4,500,000 waveforms/s
Acquisition 모드		sample, peak detect, average, envelope
Interpolation 모드		linear, sin(x)/x, sample&hold
수평 시스템
Timebase 범위		200 ps/div ~ 10 000 s/div 범위에서 선택 가능
시간축 정확도	배송 후/교정, +23 °C에서	±0.2 ppm
	교정 주기 내	±1 ppm
Channel-to-Channel 스큐	아날로그 채널 간	< 100 ps (meas.)
	디지털 채널 간	< 500 ps (meas.)
트리거 시스템
표준 트리거 타입		Edge, glitch, width, runt, window, timeout, interval, slew rate, setup and hold, pattern, state
고급 트리거 모드		A/B/R, serial bus, trigger in, trigger out
트리거 감도		DC부터 기기 대역폭 전체에 걸쳐 0.0001 div 수직 스케일 지원
분석 및 측정
자동 측정		39
커서 측정		4
파형 연산		최대 8가지 math 연산 지원(add, subtract, multiply, divide, absolute value, square, square root, integrate, differentiate, log10, loge, log2, reciprocal, invert, low pass, high pass, rescale (a*x+b))
로직 분석기(MSO) 기능
디지털 입력 채널		16
MSO 대역폭		400 MHz
MSO 샘플링 레이트		채널당 5 Gsamples/s
일반 데이터
크기	W × H × D	445 mm × 105 mm × 405 mm (17.51 in × 4.13 in × 15.94 in)
무게	옵션 없음, 정상	8.7 kg (19.18 lb)
랙 장착 높이	ZZA-KN2NS 랙마운트 키트 사용 시	2 HU
인터페이스	전면	3 × USB 3.1 Gen 1 포트, A 타입 플러그
	후면	2 × USB 3.1 Gen1 포트, A 타입 플러그 RJ-45 커넥터, 10/100/1000 BASE-T 지원 HDMI™ 2.0 및 DisplayPort++ 1.3, 오실로스코프 디스플레이 출력
