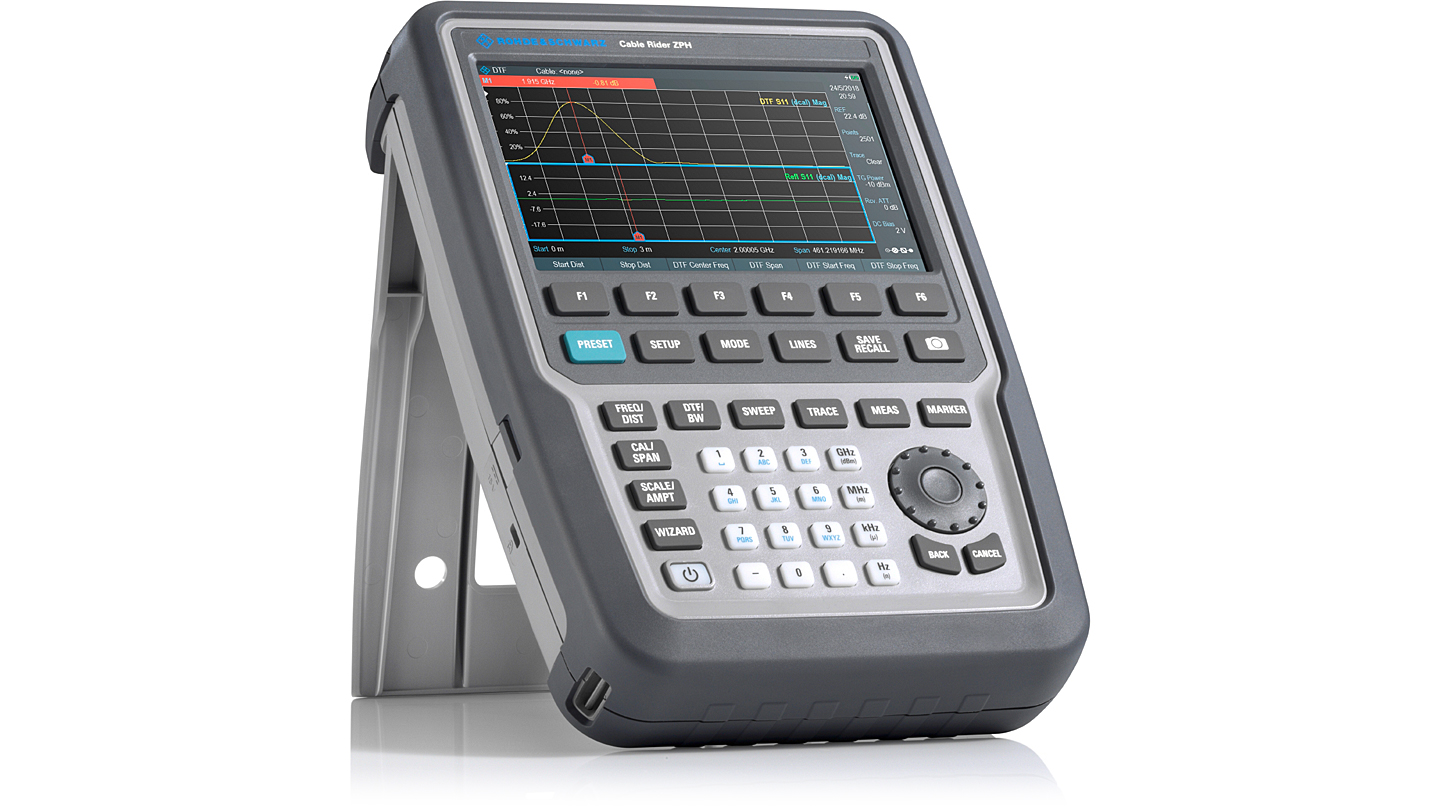

ZPH (휴대용 네트워크 분석기)

주파수 범위 5 kHz to 3, 4 GHz
주파수 분해능 1 Hz
출력파워 -10 dBm
1 포트 모델 DTF, 반사손실, VSWR, 케이블 손실
2 포트 모델 추가로 S21, 스펙트럼, 복조 측정
데이터시트 카달로그
주요 사항
최대 3 GHz 또는 4 GHz의 주파수 대역, 키코드를 통해 업그레이드
1포트 모델 기능: DTF, 반사 손실, VSWR, 케이블 손실 측정
2포트 모델은 추가로 S21 측정, 스펙트럼 및 간섭 분석, AM/FM/ASK/FSK 복조 기능 탑재
현장 사용에 적합: 최대 9시간까지 배터리 사용, 2.5 kg (5.5 lb), 백라이트 키패드, 빠른 부팅 시간, 반사 방지 디스플레이, 소형 폼팩터, 견고한 하우징(IP51)


요약 설명

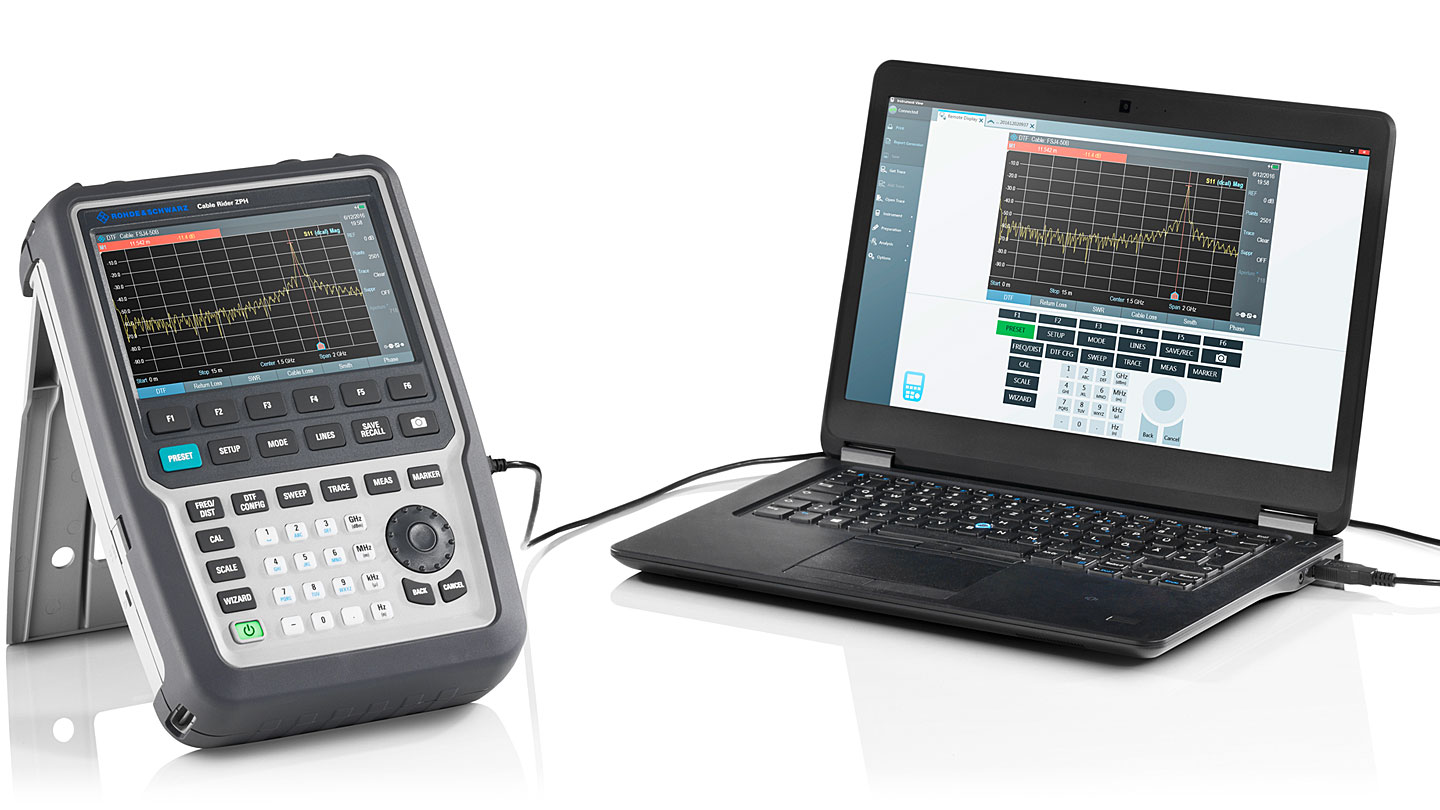

Cable Rider ZPH는 현장에서 안테나 시스템을 설치 및 유지보수하는 데 필요한 필수적, 기본적 측정 기능이 탑재되어 있습니다. 이 제품만의 고유한 기능으로 빠르고 효율적인 케이블 및 안테나 측정과 스펙트럼 분석이 가능합니다. ZPH 모델은 간단한 1포트 케이블 및 안테나 분석기와 스펙트럼 분석기 및 Tracking Generator 기능이 추가된 2포트 모델의 두 가지 모델로 제공되어 각각의 요구사항에 맞게 사용할 수 있습니다.
사양
사양 요약
주파수 범위 R&S®Cable Rider ZPH (1포트 모델 .02) 2 MHz ~ 3 GHz
     R&S®ZPH-B4 옵션 설치 시 2 MHz ~ 4 GHz
  R&S®Cable Rider ZPH (2포트 콤비 모델 .12)
     R&S®ZPH-K1 옵션 설치 시 5 kHz ~ 3 GHz
     R&S®ZPH-B4 및 R&S®ZPH-K1 옵션 설치 시 5kHz ~ 4GHz
주파수 분해능   1 Hz
콤비 모델.12만 사용하여 스펙트럼 측정, R&S®ZPH-K1 옵션 설치 시
스펙트럼 순도, SSB 위상 노이즈 f = 500 MHz, 캐리어 오프셋 30 kHz < –88 dBc (1 Hz), typ. –95 dBc (1 Hz)
  f = 500 MHz, 캐리어 오프셋 100 kHz < –98 dBc (1 Hz), typ.–105 dBc (1 Hz)
  f = 500 MHz, 캐리어 오프셋 1 MHz < –118 dBc (1 Hz), typ. –125 dBc (1 Hz)
DANL(Displayed Average Noise Level) 0 dB RF 감쇠, 종단 50 Ω, RBW = 1 kHz, VBW = 10 Hz, 샘플 디텍터, 로그 스케일링, 1 Hz로 정규화
     주파수 프리앰프 = off
  1 MHz ~ 10 MHz < –130 dBm, typ. –135 dBm
  10 MHz ~ 1 GHz < –142 dBm, typ. –146 dBm
  1 GHz ~ 4 GHz < –140 dBm, typ. –144 dBm
     주파수 프리앰프 = on
  1 MHz ~ 10 MHz < –150 dBm, typ. –160 dBm
  10MHz ~ 3GHz < –158 dBm, typ. –163 dBm
  3 GHz ~ 4 GHz < –156 dBm, typ. –161 dBm

최대 허용 스퓨리어스 신호 측정 = 반사 (S11)/1포트 케이블 손실/distance-to-fault 분석 +17 dBm (nom.)
데이터 포인트 선택 가능 101 ~ 2501
반사 측정 S11
R&S®ZN-Z103으로
지향성 수정		 2 MHz ≤ f ≤ 4 GHz (R&S®ZPH-B4 옵션 설치 시) > 42 dB (nom.)
측정 속도   0.3 ms/point
결과 형식   magnitude, VSWR, magnitude and distance-to-fault, VSWR and distance-to-fault
1포트 케이블 손실 측정
결과 형식   크기
범위 선택 가능 1/2/5/10/20/50/100/120/150 dB
Distance-to-fault 분석
결과 형식   반사 손실(dB), VSWR
오류 분해능   (1.5 m × 108 m × velocity factor/span)
최대 케이블 길이 케이블 손실에 따라 다름 1500 m (nom.)
최대 정격 입력 레벨
DC 전압   50 V
CW RF 파워 모델 .02: 포트 1 (파워 미터 입력) 30dBm
  모델 .12: 포트 1 (RF 입력) 20 dBm
  포트 2 (반사계 입력) 23dBm
일반 데이터
디스플레이 해상도 WVGA 800 × 480 픽셀
배터리 (R&S®HA-Z306 옵션) 용량 72 Wh
  전압 11.25 V (nom.)
