ZNL (네트워크 분석기)

주파수 범위 5 kHz to 3, 6 GHz
출력 파워 +3 dBm
다이나믹 레인지 130 dB
포인트 수 1 ~ 100001
IF 대역폭 1 Hz to 500 kHz
데이터시트 카달로그

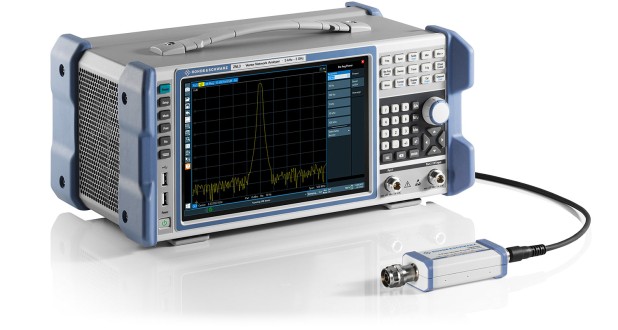

RF 환경을 위한 측정 장비는 높은 품질 표준을 충족해야 합니다. 기기는 사용하기 쉽고 다양하게 활용할 수 있어야 합니다. 빠른 측정과 신뢰할 수 있는 성능이 중요합니다. R&S®ZNL은 이러한 과제 그 이상을 충족합니다. 벡터 네트워크 분석기, 스펙트럼 분석기 및 파워 미터의 기능을 하나의 초소형 기기에 결합했습니다.


주요 사항
 - 5 kHz~3 GHz(ZNL3) 또는 6 GHz(ZNL6)의 주파수 대역
 - 양방향 측정이 가능한 2포트 벡터 네트워크 분석기
 - 범용 기기:
    벡터 네트워크 분석기
    완전 통합형 스펙트럼 분석기(옵션, ZNL3 및 ZNL6 모두에서 사용 가능)
    외부 파워 센서 지원
 - 130 dB(typ.)의 넓은 다이내믹 레인지
 - – 40 dBm~+ 3 dBm(typ.)의 출력 범위
 - 1 Hz~500 kHz의 측정 대역폭
 - 빠른 측정 속도(예: 16.7 ms 측정 시간으로 401포인트 측정, 100 kHz IFBW, 200 MHz 대역, 2포트 TOSM(SOLT))
 - 초소형 크기, 가벼운 무게(6 kg~8 kg)

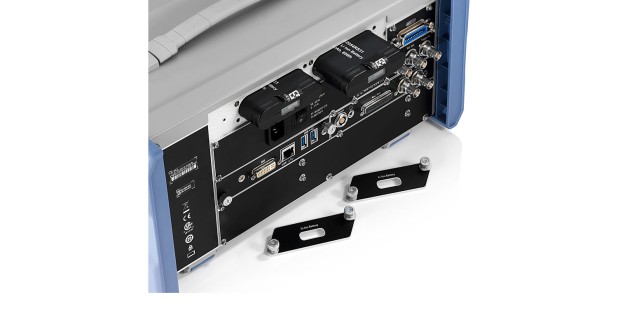

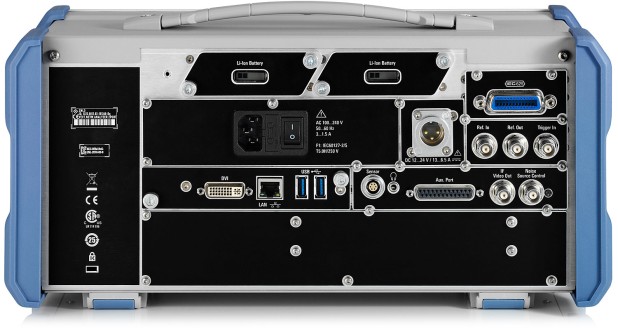

 - 옵션 배터리 팩
 - Windows 10 운영 체제


기능 & 특징

3-in-1 분석기: 초소형 벡터 네트워크 분석기
 - 뛰어난 RF 성능
 - 연구소 및 생산을 위한 다목적 기능
 - 시간 도메인 분석 및 결함 위치(DTF) 측정
 - 초소형 3-in-1 기기
 - LAN 및 GPIB 인터페이스 옵션을 통한 원격 제어

3-in-1 분석기: 완전 통합형 스펙트럼 분석기
 - 신뢰성 높은 RF 성능을 제공하기 위한 통합 하드웨어
 - 스펙트럼 분석기 기능
 - 아날로그 복조
 - 디지털 복조

3-in-1 분석기: RF 파워 미터
 - 정밀한 파워 측정

멀티터치 화면이 탑재된 사용자 인터페이스
 - 알기 쉬운 메뉴 구조로 효율적 작동 보장
 - 대형 10.1" 터치스크린으로 편리한 작업 수행
 - 통합 PC
 - 멀티뷰 기능으로 여러 측정 모드를 동시에 표시

완벽한 이동성 – 현장 사용에 적합
 - 배터리 및 DC 전원공급장치로 현장에서 사용 가능
 - 이동 및 현장 사용을 가능하게 하는 액세서리

ZNL 네트워크 분석기 사양


Network analysis
Frequency range R&S®ZNL3 5 kHz to 3 GHz
  R&S®ZNL6 5 kHz to 6 GHz
Dynamic range   >120 dB (spec.); typ. >130 dB
Output power   0 dBm (spec.); typ. + 3 dBm
Trace noise   <0.0035 dB (spec.); typ. < 0.0005 dB
Measurement speed
Sweep time 401 points, 2-port TOSM, 200 MHz span, 100 kHz IFBW 16.7 ms
Data transfer over IEC/IEEE/GPIB, 201 points typ. 3 ms
  HiSLIP over 1 Gbit/s LAN typ. 2.5 ms
Measurement parameters   S-parameters (Sxy), wave quantities, wave ratios, impedance parameters (Zxy), admittance parameters (Y), stability factors
Display formats   dB, magnitude, phase, Smith chart, polar diagram, SWR, unwrapped phase, linear magnitude, inverse Smith chart, real, imaginary, delay
Calibration methods   reflection normalization (open or short), reflection (OSM (OSL)), enhanced reflection normalization (OM or SM), transmission normalization (response calibration), transmission normalization in both directions (response calibration), one-path twoport, TOSM (SOLT)
Number of points vector network analyzer mode 1 to 100 001
  spectrum analyzer mode 101 to 100 001
IF bandwidth (IFBW)   1 Hz to 500 kHz, in steps of 1/1.5/2/3/5/7
Spectrum analysis (R&S®ZNL3 with R&S®ZNL3-B1 or R&S®ZNL6 with R&S®ZNL6-B1 option)
Frequency range R&S®ZNL3 5 kHz to 3 GHz (1 Hz resolution)
  R&S®ZNL6 5 kHz to 6 GHz (1 Hz resolution)
Displayed average noise level (DANL) RF attenuation 0 dB <-140 dBm (spec.); typ. <-150 dBm
Phase noise 1 GHz, 10 kHz offset <-103 dBc (1 Hz); <-108 dBc (1 Hz)
Max. signal analysis bandwidth with option R&S®FPL1-B40 40 MHz
Intermodulation
Third-order intercept point (TOI) 300 MHz ≤ fin ≤ 3 GHz >16 dBm (spec.); typ. >20 dBm
Second harmonic intercept (SHI) 900 MHz ≤ fin ≤ 1.5 GHz 70 dBm (nom.)
General features

  spectrum analyzer mode
(R&S®ZNL3-B1/ZNL6-B1 option)		 6
Number of markers vector network analyzer mode 10 + 1 reference marker (per trace)/td>
  spectrum analyzer mode
(R&S®ZNL3-B1/ZNL6-B1 option)		 16
General data
Operating system   Windows 10
Display   10.1” (26.4 cm) WXGA color LCD, touchscreen
Dimensions (W × H × D)   408 mm × 186 mm × 235 mm (16.06 in × 7.32 in × 9.25 in)
Weight depending on configuration 6 kg to 8 kg (13.23 lb to 17.64 lb)
ZNL 네트워크 분석기 옵션

하드웨어 옵션
  • R&S®ZNL3-B1 주문 번호 1323.1802.02
    R&S®ZNL3용 스펙트럼 분석기 기능







  • R&S®ZNL6-B1 주문 번호 1323.2067.02
    R&S®ZNL6용 스펙트럼 분석기 기능







  • R&S®ZNL3-B22 주문 번호 1323.1860.02
    R&S®ZNL3용 확장 전력 범위







  • R&S®ZNL6-B22 주문 번호 1323.2021.02
    R&S®ZNL6용 확장 전력 범위







  • R&S®ZNL3-B31 주문 번호 1323.1848.02
    R&S®ZNL3 Port 1용 리시버 스텝 감쇠기







  • R&S®ZNL3-B32 주문 번호 1323.1854.02
    R&S®ZNL3 Port 2용 리시버 스텝 감쇠기







  • R&S®ZNL6-B31 주문 번호 1323.2038.02
    R&S®ZNL6 Port 1용 리시버 스텝 감쇠기







  • R&S®ZNL6-B32 주문 번호 1323.2044.02
    R&S®ZNL6 Port 2용 리시버 스텝 감쇠기







  • R&S®ZNL-B19 주문 번호 1323.2938.02
    추가 착탈식 HDD







  • R&S®FPL1-B4 주문 번호 1323.1902.02
    정밀 기준 주파수 OCXO







  • R&S®FPL1-B5 주문 번호 1323.1883.02
    추가 인터페이스







  • R&S®FPL1-B10 주문 번호 1323.1890.02
    GPIB 인터페이스







  • R&S®FPL1-B30 주문 번호 1323.1877.02
    12/24 V 공급용 DC 전원 공급 장치







  • R&S®FPL1-B31 주문 번호 1323.1725.02
    리튬 이온 배터리 팩







  • R&S®FPL1-B40 주문 번호 1323.1931.02
    40 MHz 분석 대역폭







소프트웨어 옵션
  • R&S®ZNL-K2 주문 번호 1323.1819.02
    시간 도메인 분석







  • R&S®ZNL-K3 주문 번호 1323.1825.02
    Distance to Fault 측정







  • R&S®FPL1-K7 주문 번호 323.1731.02
    AM/FM/φM 아날로그 변조 분석







  • R&S®FPL1-K9 주문 번호 1323.1754.02
    R&S®NRP 파워 센서를 통한 측정







  • R&S®FPL1-K30 주문 번호 1323.1760.02
    노이즈 지수 측정







  • R&S®VSE 주문 번호 1345.1011.06
    벡터 신호 탐색기

    신호 분석 소프트웨어 – Cloud ready

    로데슈바르즈 신호 분석의 경험과 성능을 PC와 클라우드에 구현합니다



  • R&S®VSE-K70 주문 번호 1320.7522.06
    벡터 신호 분석







교정 키트, 교정 유닛 및 케이블
  • R&S®ZV-Z170 주문 번호 1317.7683.02
    교정 키트, 0 Hz ~ 9 GHz, N (m), 50 Ω



    Open, Short, Match, Through 조합



  • R&S®ZV-Z170 주문 번호 1317.7683.03
    교정 키트, 0 Hz ~ 9 GHz, N (f), 50 Ω



    Open, Short, Match, Through 조합



  • R&S®ZV-Z135 주문 번호 1317.7677.02
    교정 키트, 0 Hz ~ 15 GHz, 3.5 mm (m), 50 Ω



    Open, Short, Match, Through 조합



  • R&S®ZV-Z135 주문 번호 1317.7677.03
    교정 키트, 0 Hz ~ 15 GHz, 3.5 mm (f), 50 Ω



    Open, Short, Match, Through 조합



  • R&S®ZN-Z150 주문 번호 1335.6710.72
    교정 유닛

    5 kHz~6 GHz, 2포트 N(f)





  • R&S®ZN-Z151 주문 번호 1317.9134.32
    교정 유닛

    100 kHz~8.5 GHz, 2포트 SMA(f)





  • R&S®ZV-Z191 주문 번호 1306.4507.24
    Test port cable, 0 Hz to 18 GHz, N (m) - N (m), length 610 mm (24 in)







  • R&S®ZV-Z191 주문 번호 1306.4507.36
    Test port cable, 0 Hz to 18 GHz, N (m) - N (m), length 914 mm (36 in)







  • R&S®ZV-Z192 주문 번호 1306.4513.24
    Test port cable, 0 Hz to 18 GHz, N (m) - 3.5 mm (m), length 610 mm (24 in)







  • R&S®ZV-Z192 주문 번호 1306.4513.36
    Test port cable, 0 Hz to 18 GHz, N (m) - 3.5 mm (m), length 914 mm (36 in)







권장 부속품
  • R&S®FPL1-Z1 주문 번호 1323.1960.02
    보호용 하드 커버







  • R&S®FPL1-Z2 주문 번호 1323.1977.02
    운반용 가방, 투명 커버







  • R&S®FPL1-Z3 주문 번호 1323.1683.02
    휴대용 베스트 홀스터







  • R&S®FPL1-Z4 주문 번호 1323.1677.02
    예비 배터리 팩







  • R&S®FPL1-Z5 주문 번호 1323.1690.02
    반사 방지 필름







  • R&S®ZN-B13 주문 번호 1303.7840.02
    50 Ohm broadb







파워 센서
