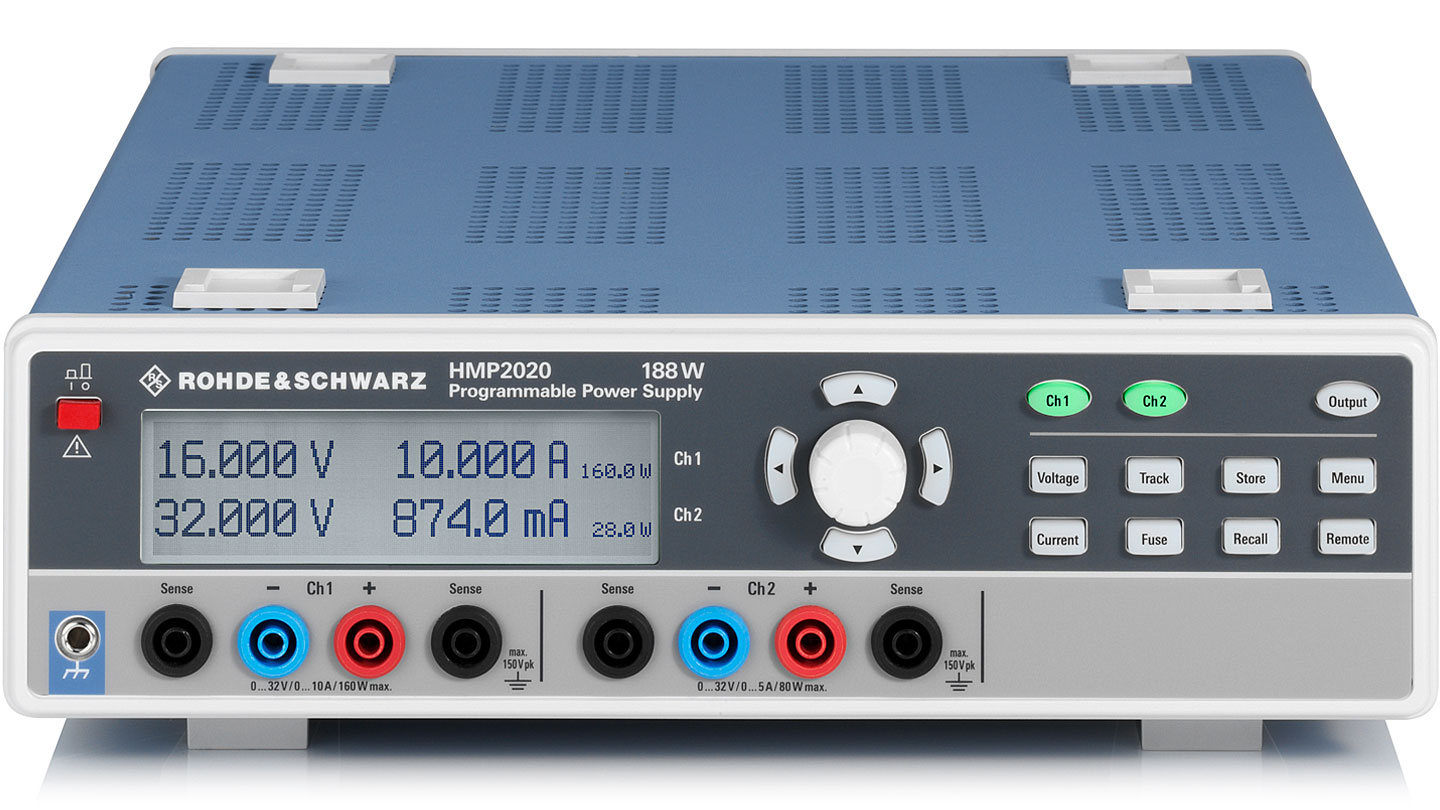

HMP2020 (DC파워서플라이)

출력용량 188 W
출력전압 0 ~ 32 V
출력전류 0~10A(1ch), 0~5A(2ch)
채널 수 2 채널
인터페이스 USB, LAN, GPIB(옵션), RS-232(옵션)
데이터시트

단일 기기로 최대 3개 채널 지원

HMP2000시리즈 DC Power Supply는 산업용도를 우선하여 설계되었습니다. 2개 또는 3개의 출력 채널과 최대 10A 출력 전류를 지원하며, 높은 신뢰성으로 다양한 분야에 사용할 수 있습니다. 낮은 잔류 리플과 다양한 보호 기능으로 높은 효율성을 제공합니다.



주요 사항

 - 총 출력이 최대 188 W인 2개 또는 3개 채널

 - 채널당 최대 32V의 출력 전압

 - 채널 당 최대 출력: 80 W, HMP2020(CH1: 160W) 제외

 - 채널당 최대 출력 전류: 5 A, HMP2020(CH1: 10 A) 제외

 - 전자식 퓨즈(OCP), 최대 전압 조절(OVP), 과열 방지(OTP)


모든 채널은 갈바닉 절연되어 있으며 부동 접지

모든 채널에 과부하 및 단락 보호 기능

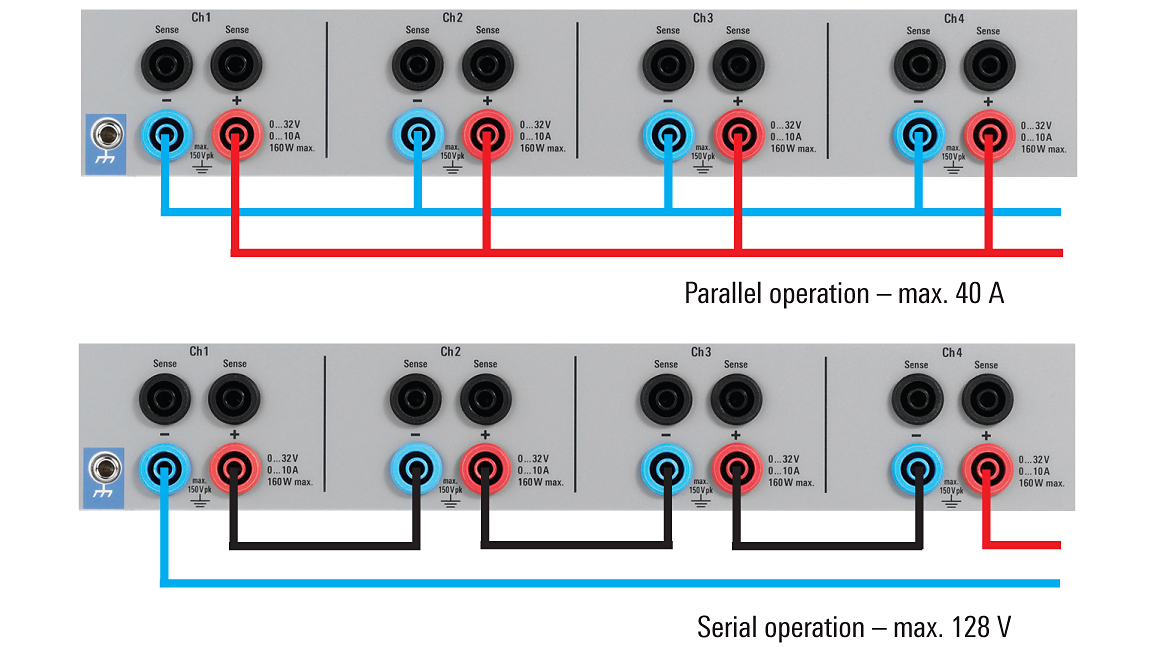

병력 및 직렬 동작

정전압 및 정전류 모드

트랙킹 및 링크 기능

DUT 모호 기능





HMP2020 DC파워서플라이 사양



전기적 사양
출력 채널 수 2/3
총 출력 최대 188 W
채널당 최대 출력 80 W, R&S®HMP2020, CH1: 160 W 제외
채널당 출력 전압 0 V ~ 32 V
채널당 최대 전류 5 A, R&S®HMP2020, CH1: 10 A 제외
전압 리플 및 노이즈 (20 Hz ~ 20 MHz) < 1.5 mV (RMS) (측정)
전류 리플 및 노이즈 (20 Hz ~ 20 MHz) < 1 mA (RMS) (측정)
부하 복구 시간*1) < 1 ms (측정)
프로그래밍/리드백 해상도전압1 mV
 전류< 1 A: 0.1 mA (10 A CH: 0.2 mA); ≥ 1 A: 1 mA
리드백 정확도 (± (출력의 % + 오프셋))전압< 0.05% + 5 mV
 전류< 0.1% + 2 mA
특수 기능
측정 기능 전압, 전류
보호 기능 OVP, OCP, OTP
FuseLink 기능 ●
가동 시 퓨즈 지연 ●
감지 기능 ●
싱크 모드 –
출력 시퀀싱 –
트리거 입력/출력 –
임의 기능 ● (EasyArb)
아날로그/변조 인터페이스 –
데이터 로깅 –
디스플레이 및 인터페이스
디스플레이 240 × 64 픽셀 LCD

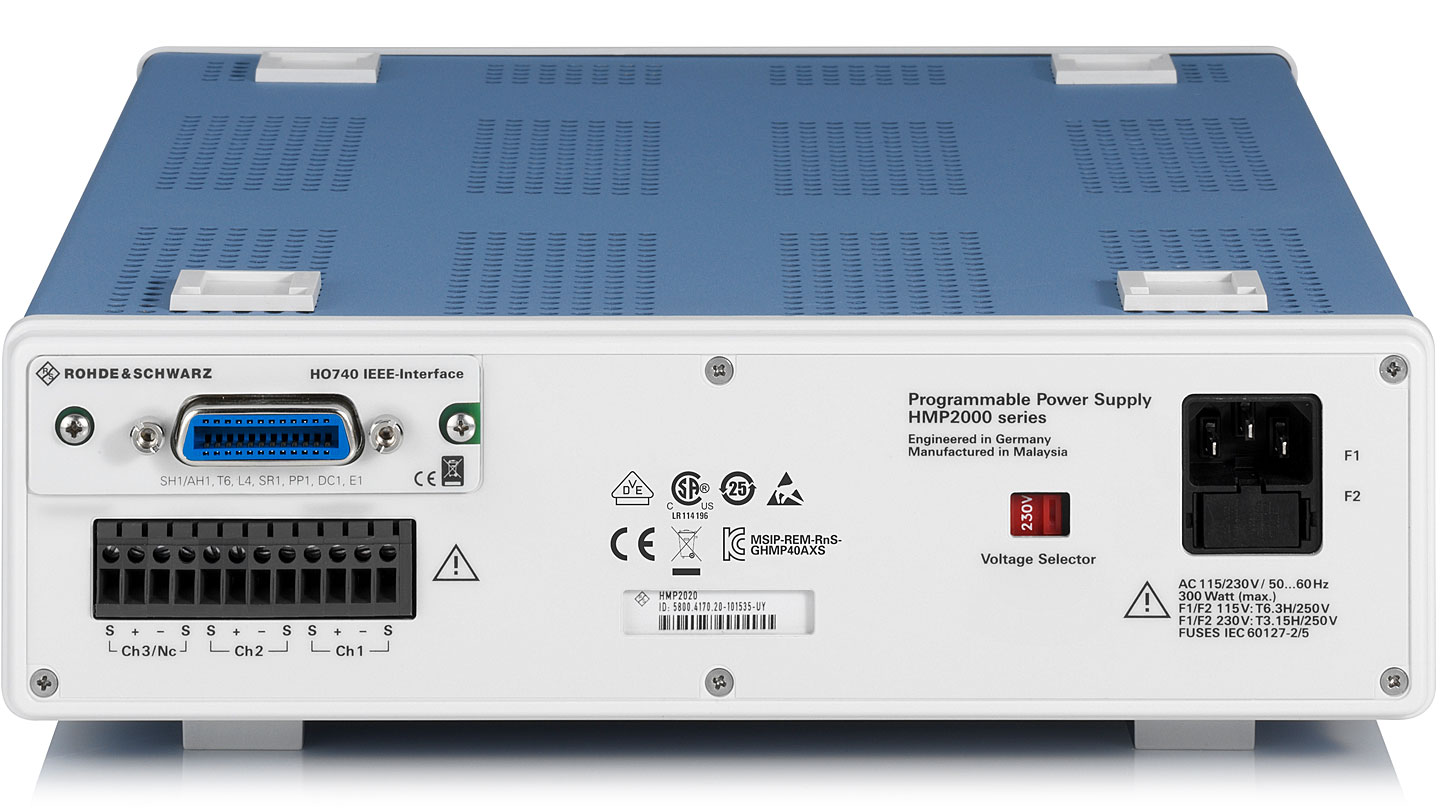

후면 패널 연결 채널당 4라인의 커넥터 블록

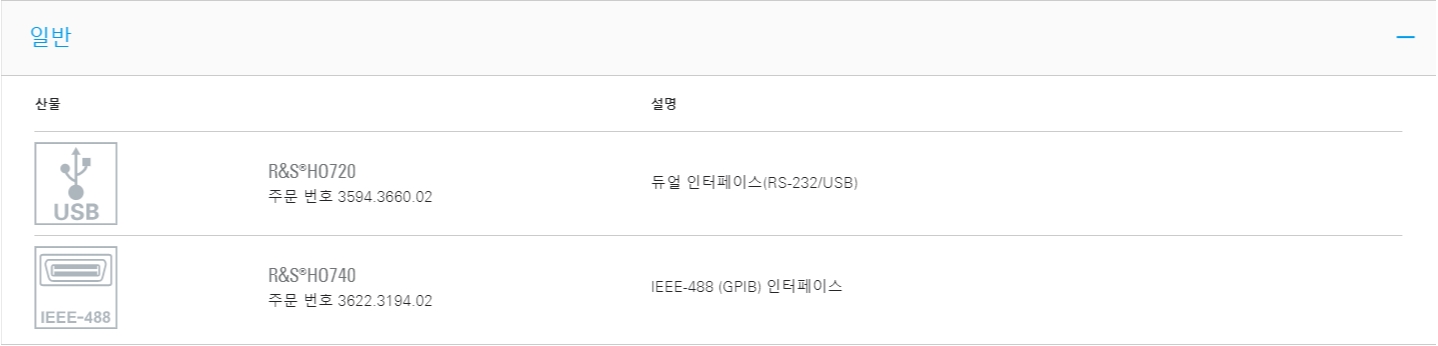

원격 제어 인터페이스 표준: USB, LAN, 옵션: IEEE-488(GPIB), RS-232
일반 데이터
치수(W × H × D) 285 × 93 × 405 mm
무게 7.8 kg/8.0 kg

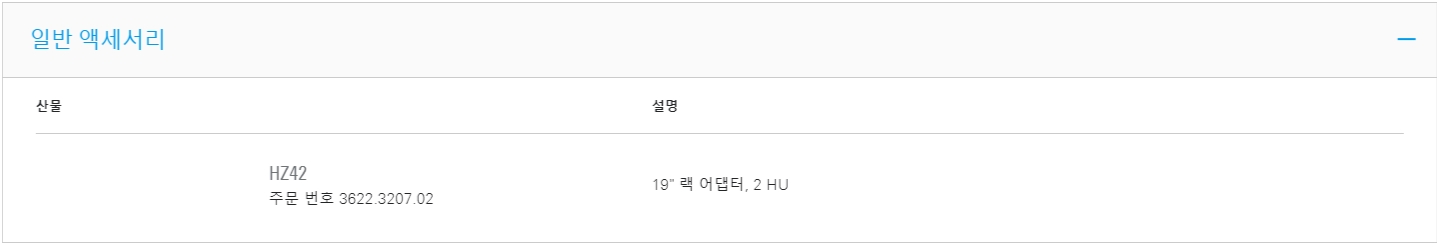

랙 설치 R&S®HZ42 옵션
*1) 설정 전압의 ± 20mV 대역 내 10% ~ 90% 부하 변경
