HMP4030 (DC파워서플라이)

출력용량 384 W
출력전압 0 ~ 32 V
출력전류 0 ~ 10 A
채널 수 3 채널
인터페이스 USB, LAN, GPIB(옵션), RS-232(옵션)
데이터시트

단일 기기로 최대 4개 채널 지원

HMP DC Power Supply는 산업용도를 우선하여 설계되었습니다. 3개 또는 4개 출력 채널과 채널당 최대 10A 출력 전류를 지원하며 높은 신뢰성으로 다양한 분야에 적합합니다. 낮은 잔류 리플과 다양한 보호 기능으로 높은 효율성을 제공합니다.



주요 사항

 - 총 출력이 최대 384 W인 3개 또는 4개 채널

 - 채널당 최대 출력 전류: 10A

 - 채널당 최대 출력: 160W

 - 채널당 최대 32 V의 출력 전압: 직렬 작동 시 더 높은 전압을 얻을 수 있음

 - 전자식 퓨즈(OCP), 최대 전압 조절(OVP), 과열 방지(OTP)


 - 모든 채널은 갈바닉 절연되어 있으며 부동 접지

 - 모든 채널에 과부하 및 단락 보호 기능

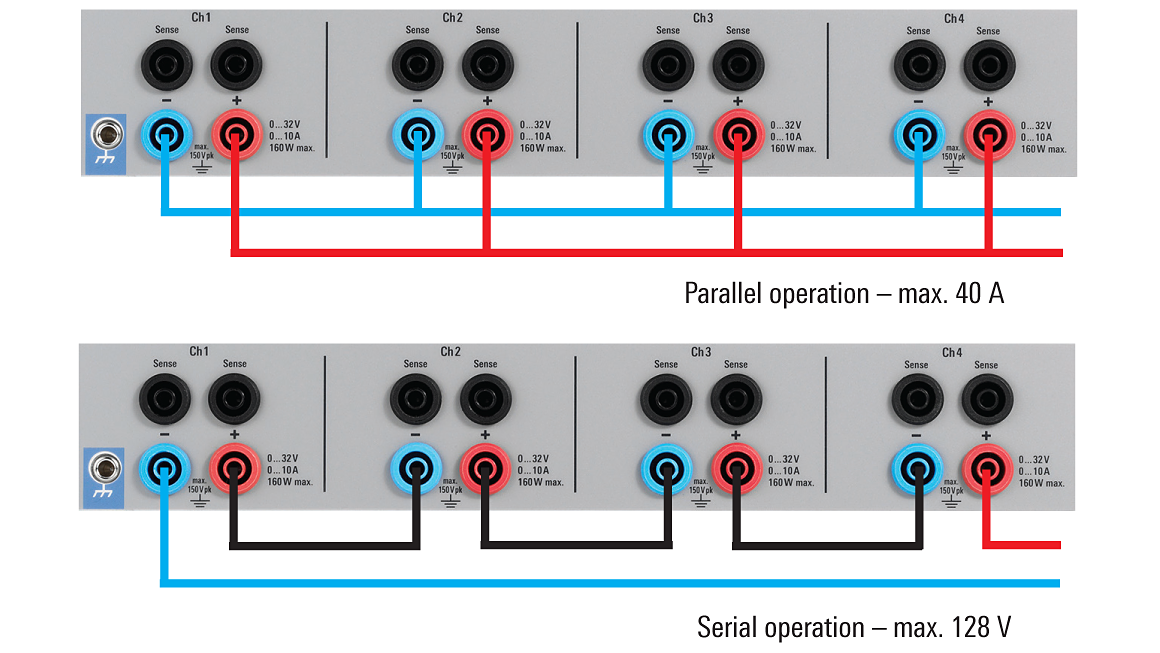

 - 병력 및 직렬 동작

 - 정전압 및 정전류 모드

 - 트랙킹 및 링크 기능

 - DUT 모호 기능






HMP4030 DC파워서플라이 사양


전기적 사양
출력 채널 수 3/4
총 출력 최대 384 W
채널당 최대 출력 160 W
채널당 출력 전압 0 V ~ 32 V
채널당 최대 출력 전류 10 A
전압 리플 및 노이즈 (20 Hz ~ 20 MHz) < 1.5 mV (RMS) (측정)
전류 리플 및 노이즈 (20 Hz ~ 20 MHz) < 1 mA (RMS) (측정)
Load recovery 시간*1) < 1 ms(측정)
프로그래밍/리드백 해상도전압1 mV
 전류< 1 A: 0.2 mA; ≥ 1 A: 1 mA
Readback 정확도 (± (출력의 % + 오프셋))전압< 0.05% + 5 mV
 전류< 0.1% + 2 mA
특수 기능
측정 기능 전압, 전류
보호 기능 OVP, OCP, OTP
FuseLink 기능 ●
가동 시 퓨즈 지연 ●
감지 기능 ●
싱크 모드 –
출력 시퀀싱 –
트리거 입력/출력 –
Arbitrary 기능 ● (EasyArb)
아날로그/변조 인터페이스 –
데이터 로깅 –
디스플레이 및 인터페이스
디스플레이 240 × 128 픽셀 LCD

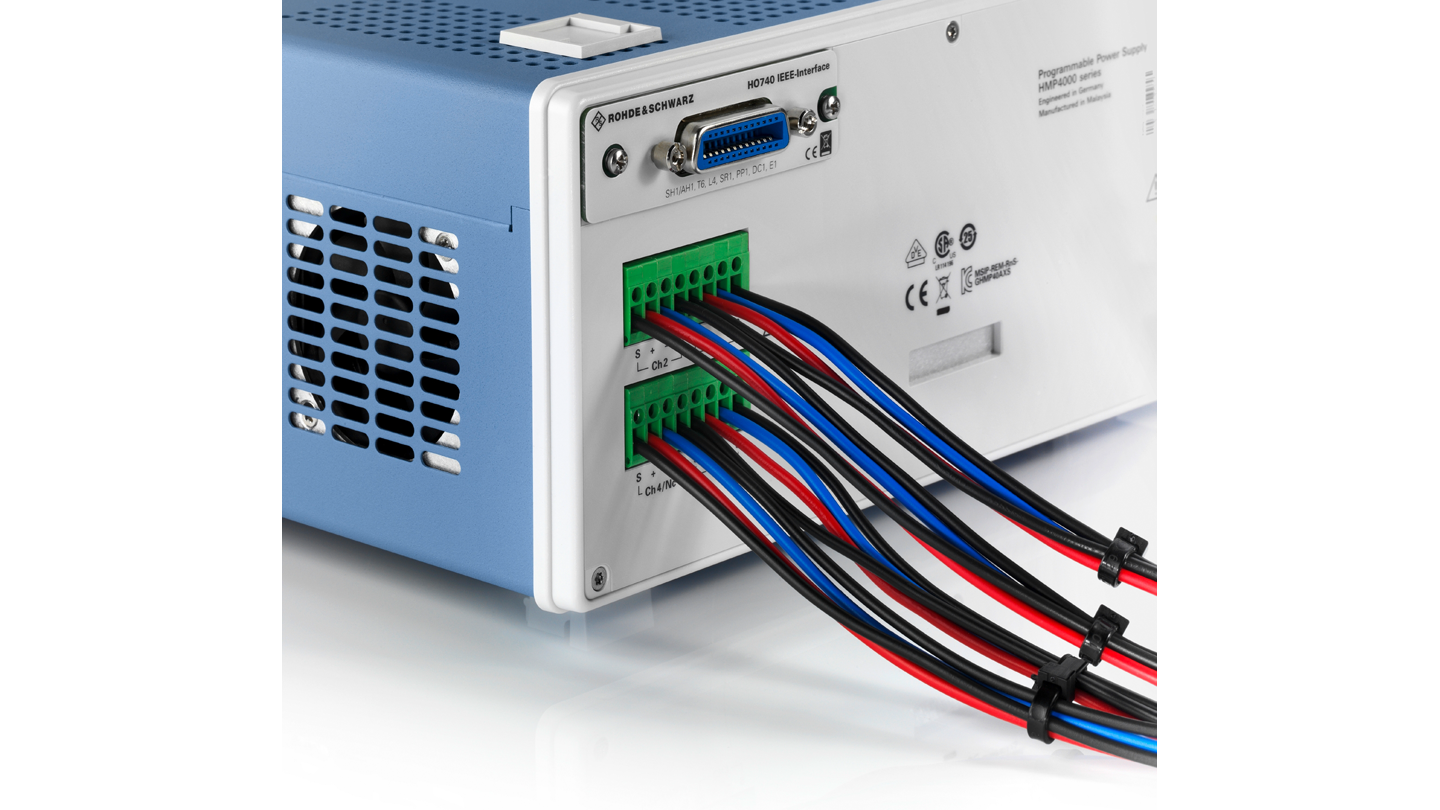

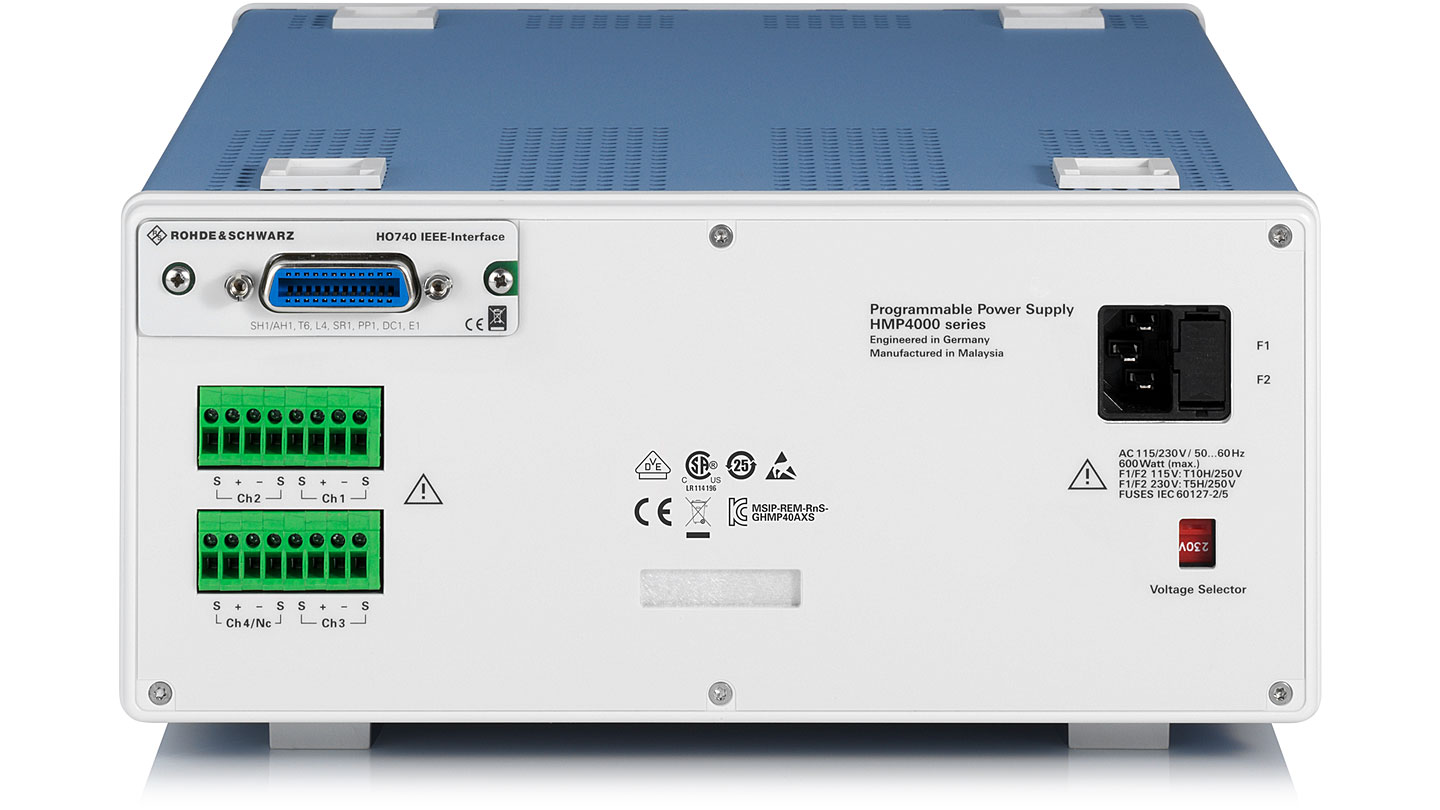

후면 패널 연결 채널당 4라인의 커넥터 블록
원격 제어 인터페이스 표준: USB, LAN, 옵션: IEEE-488(GPIB), RS-232
일반 데이터
치수(W × H × D) 285 × 136 × 405 mm
무게 12.4 kg/12.8 kg
랙 설치 R&S®HZP91 옵션
*1) 설정 전압의 ± 20mV 대역 내 10% ~ 90% 부하 변경

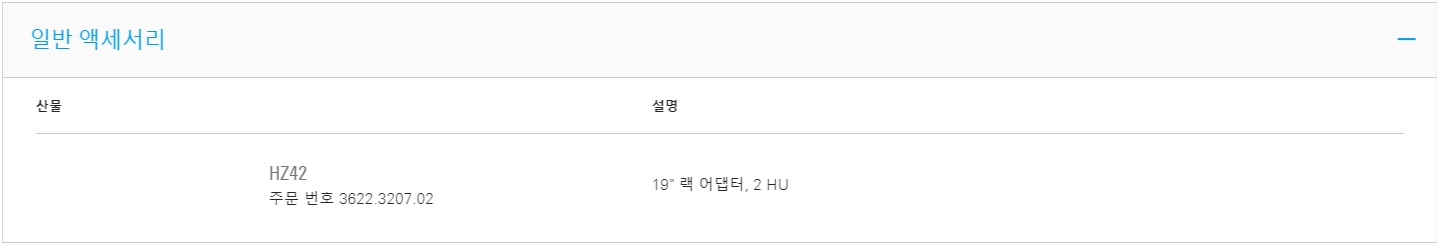

HMP4030 DC파워서플라이 옵션
