NGA101 DC전원공급기

출력 용량 40 W
출력 전압 0 - 35 V
출력 전류 0 - 6 A
채널 수 1 채널
인터페이스 USB, LAN
데이터시트

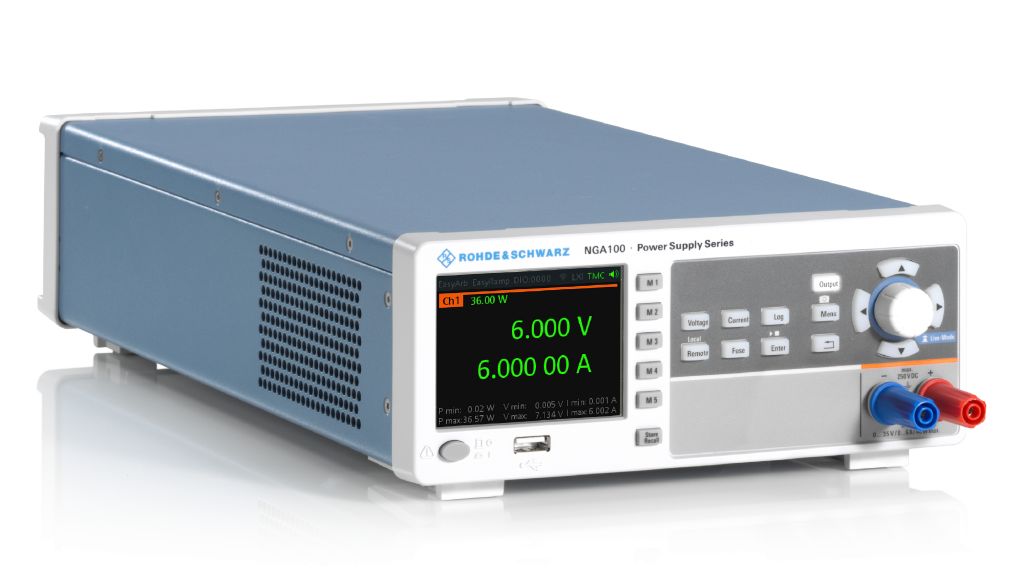

로데슈바르즈 NGA101 DC 전원공급기



주요 사항

 - 최대 출력: 80 W
 - 채널당 최대 전압: 35 V 또는 100 V
 - 채널당 최대 전류: 2 A 또는 6 A
 - Channel Fusion을 사용하는 직렬 모드에서 최대 200 V 또는 병렬 모드에서 최대 12 A
 - 가격이 투명하게 공개되는 직관적인 온라인 제품 구성 프로그램


모델명 채널 수 최대 출력 출력 전압 출력 전류
NGA101 1 40 W 0 - 35 V 0 - 6 A
NGA141 1 40 W 0 - 100 V 0 - 2 A
NGA102 2 80 W 0 - 35 V 0 - 6 A
NGA142 2 80 W 0 - 100 V 0 - 2 A






최적의 성능을 고려한 설계

선형 디자인
첨단 전자 회로는 매우 복잡하고 공급 라인의 간섭에 민감한 경우가 많습니다. 이 때문에 민감한 구성요소를 개발할 때는 극도로 안정적인 출력 전압과 전류를 공급하는 것이 대단히 중요합니다. NGA100 파워 서플라이는 출력 스테이지의 선형 설계를 통해 잔류 리플과 노이즈를 최소화한 안정적인 파워서플라이입니다.

높은 리드백 정확도
NGA100 파워 서플라이 시리즈는 전압과 전류가 낮을 때도 뛰어난 프로그래밍과 리드백 정확도를 바탕으로 실제 전력 소비를 정확하게 측정합니다. 이와 같은 측정 기능이 기본으로 탑재되어 있어 외부 멀티미터의 필요성이 줄어들고 설정이 간단합니다.



Statistics 모드 탑재
Statistics 기능은 출력, 전압, 전류의 최소, 최대값을 보여줍니다.

독립적 채널(NGA102/NGA142)
두 채널은 회로가 완전히 분리되어 있고 섀시 접지에 연결되어 있지 않아 +12 V/–12 V가 필요할 수 있는 양극 회로용 채널을 쉽게 결합할 수 있습니다. 두 채널은 전압, 전류, 출력이 동일할 때 전기적으로 동등한 것으로 간주됩니다. 두 채널은 별도의 파워 서플라이로 사용되며, 개별적 또는 동시 작동이 가능합니다.

FlexPower
NGA100 시리즈는 다양한 작동 지점에서 최대 출력으로 작동하며, 단일 범위의 파워 서플라이보다 훨씬 더 많은 작업을 지원합니다. 가능한 모든 전압 및 전류 조합이 해당 FlexPower 곡선에 표시됩니다.

상태별 색상 표시
3.5인치 디스플레이를 통해 보호기능의 상태 및 상태별 색상을 확인할 수 있습니다. 전압 및 전류 수치는 먼 거리에서도 쉽게 판독 가능합니다. 각각의 작동 상태는 서로 다른 색상으로 표시됩니다.

► 정전압 모드로 사용 중인 채널: 초록색
► 정전류 모드로 사용 중인 채널: 빨간색
► 사용하지 않는 채널: 흰색. 채널이 설정 모드이면 설정 중인 번호의 배경이 파란색으로 표시됩니다.
바인딩 포스트와 디스플레이의 색상 코딩은 연결 오류를 방지하는 데 도움이 됩니다.





편리한 기능

EasyRamp
테스트 시퀀스에서 돌입 전류를 방지하려면 공급 전압을 연속적으로 상승시켜야 합니다. NGA100 파워 서플라이는 EasyRamp 기능을 이용하여 10ms에서 10s까지 지속적으로 출력 전압을 높일 수 있습니다.

EasyArb
다양한 장치 상태를 자극하려면 테스트 시퀀스 중에 전압과 전류를 변경해야 합니다.

EasyArb 기능을 이용하면 사용자 인터페이스를 통해 시간/전압 또는 시간/전류 시퀀스를 외부 인터페이스를 통해 프로그래밍할 수 있습니다.

안전 바인딩 포스트
NGA100 출력 파워 서플라이 커넥터의 경우 어댑터 없이도 4 mm 안전 바나나 플러그와 벗겨진 케이블을 모두 사용할 수 있습니다.

랙 장착형
호환 가능한 랙 마운트 키트와 후면 출력 커넥터가 있어 테스트 시스템에 쉽게 연결할 수 있습니다. 랙 마운트 프레임 1개에 최대 2개의 NGA100 파워 서플라이를 장착할 수 있습니다.

데이터 로깅
출력 동작을 분석하거나 전력 소비를 최적화할 때 장기 모니터링, 테스트 셋업 검토 및 테스트 조건 반복에서 데이터 로깅이 매우 중요합니다.
NGA100 파워 서플라이는 초당 샘플 10개라는 샘플링 속도로 모든 출력에서 시 간 경과에 따른 전압 및 전류 변화의 측정 결과를 동시에 기록합니다. 또한, 타임스탬프 데이터를 CSV 파일로 변환하여 보고서와 문서에서 사용할 수 있습니다. Log를 누르면 데이터 수집이 시작되고, Log를 다시 누르면 데이터 수집이 중단됩니다.

저전류 측정 범위
IoT 기기들은 전류 소비가 매우 낮은 다양한 절전 모드를 지원할 수 있습니다. NGA100 파워 서플라이에는 이러한 작동 상태를 정확히 파악하기 위한 저전류 측정 범위가 있습니다. 200 mA 미만의 전류는 1 µA의 분해능과 ±(0.15% + 25 µA)의 정확도로 측정됩니다.

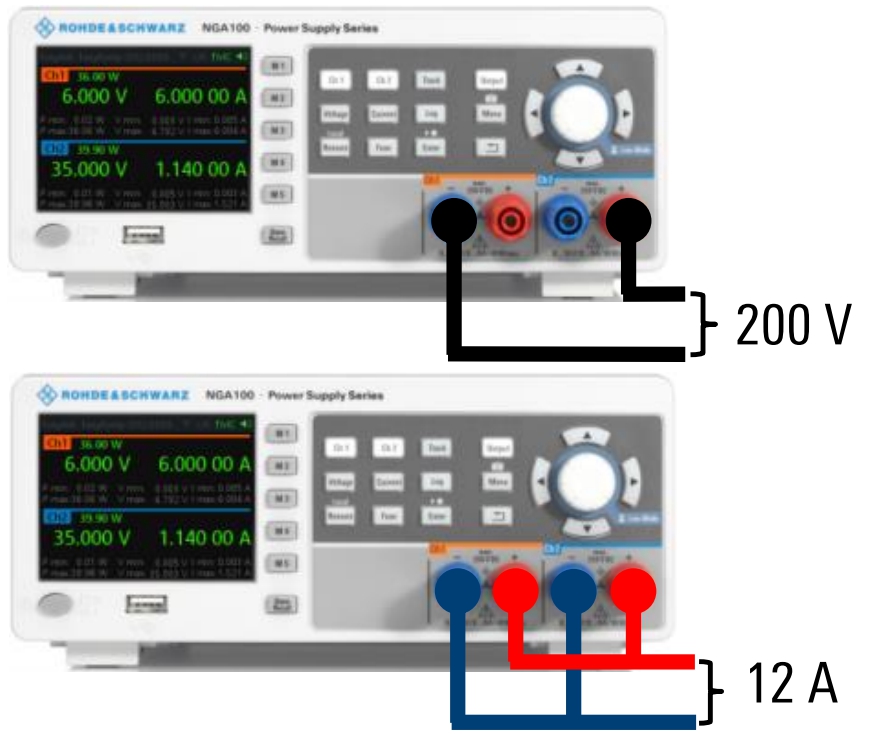

채널 결합(NGA102/NGA142)
출력 채널은 2개이며, 전압 또는 전류를 늘리기 위해 직렬 또는 병렬로 작동합니다. 직렬 또는 병렬 채널 결합을 활성화하면 파워 서플라이가 이중 전압 또는 전류 기능을 갖춘 1채널 파워 서플라이처럼 작동합니다.


직렬모드


병렬모드

직렬 모드에서는 출력이 내부에서 연결되고, 병렬 모드에서는 외부 배선이 필요합니다. 이러한 기능을 사용하면 장치 하나로 더 많은 작업을 처리할 수 있습니다.

트래킹(NGA102/NGA142)
각각의 출력 채널의 전압 및 전류를 동시에 대칭으로 조정 가능합니다.

원격 감지
원격 감지로 파워 서플라이의 출력 단자가 아닌 DUT 입력 단자에서 바로 출력 전압을 조정하므로 전압 조정을 더욱 효과적으로 처리할 수 있습니다.

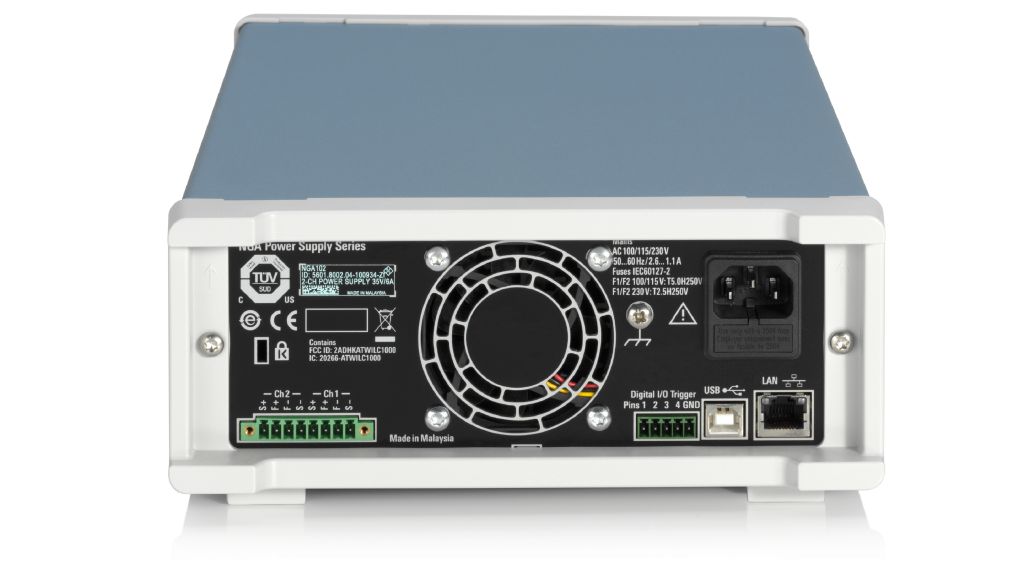

NGA100 파워 서플라이는 후면 커넥터를 이용하여 각 채널의 원격 감지를 지원하며 고전류 작업에서 공급 리드의 전압 강하를 보완합니다.

기기 설정 저장/불러오기
전면 패널의 메모리 버튼을 사용하여 최대 5개의 설정을 손쉽게 저장하고 불러올 수 있습니다.

보호 기능
각 채널을 통해 다음에 대한 설정이 가능합니다.
 ► 최대 전류(전자 퓨즈, 과전류 방지, OCP)
 ► 최대 전압(과전압 방지, OVP)
 ► 최대 출력(과출력 방지, OPP)



한계에 도달하면 채널이 자동으로 꺼지고 메시지(FUSE, OVP 또는 OPP)가 표시됩니다. 2채널 장치(NGA102/NGA142)에서는 과전류 보호 기능을 다른 채널(FuseLink 기능)에 연결할 수 있습니다. 여기에서 최대 전류를 초과하는 채널과 연결된 채널이 꺼집니다. 또한, 전자 퓨즈에 대해 지연 시간을 설정하여, 짧은 전류 스파이크로 인해 채널이 꺼지는 것을 방지할 수 있습니다. NGA100 파워 서플라이에는 열 과부하가 보류 중일 때 영향을 받는 채널을 끌 수 있는 내부 과열 보호 기능도 있습니다.




다양한 원격 제어

USB(가상 COM 포트 및 TMC 클래스)
외부 PC는 USB 인터페이스를 통해 R&S®NGA100 파워 서플라이를 제어할 수 있습니다. USB 포트를 통해 로그 데이터 파일과 스크린샷을 USB 드라이브에 저장할 수도 있습니다.

통합 웹 서버가 적용된 이더넷 인터페이스
이더넷 인터페이스로 모든 기기 파라미터를 원격으로 관리할 수 있습니다.



고정 IP 주소 중에서 선택하거나 DHCP 기능을 사용해 동적 IP 주소를 할당합니다. 통합 웹 서버를 이용하면 브라우저를 통해 직접 손쉽게 기기를 제어할 수 있습니다.

무선(LAN(WLAN)
옵션인 무선 LAN 인터페이스(NGA-K102)를 통해 NGA100 파워 서플라이를 원격으로 제어할 수도 있습니다. 키코드로 활성화되는 무선 LAN 모듈이 클라이언트 모드를 지원하므로 기기가 네트워크에 자동으로 연결됩니다.

디지털 트리거 I/O
디지털 입력 트리거가 주요 기기 기능을 자동으로 제어할 수 있습니다. 기기 이벤트는 출력 트리거를 통해 원격 인터페이스를 제어할 수도 있습니다. 옵션인 4비트 디지털 입력/출력 인터페이스를 사용하면 트리거 시스템을 쉽게 설정할 수 있습니다. 이 기능을 활성화하려면 NGA-K103 옵션이 필요합니다.

NGA101 DC 전원공급기 사양

전기적 사양
출력 채널 수 NGA101, NGA141 1
  NGA102, NGA142 2
총 출력 전력 NGA101, NGA141 최대 40 W
  NGA102, NGA142 최대 80 W
채널당 최대 출력 전력   40 W
채널당 출력 전압 NGA101, NGA102 0 V ~ 35 V
  NGA141, NGA142 0 V ~ 100 V
채널당 최대 출력 전류 NGA101, NGA102 6A
  NGA141, NGA142 2 A
전압 리플 및 노이즈 (20 Hz ~ 20 MHz) NGA101, NGA102 < 0.5 mV (RMS),
< 10 mV (peak-to-peak) (meas.)
  NGA141, NGA142 < 1.5 mV (RMS),
< 20 mV (peak-to-peak) (meas.)
전류 리플 및 노이즈 (20 Hz ~ 20 MHz)   < 500 µA (RMS) (meas.)
부하 복구 시간 (정격 전압의 0.2% 내에서 10 % ~ 90 % 부하 변화가 있을 수 있음) NGA101, NGA102 < 100 μs (meas.)
  NGA141, NGA142 < 50 μs (meas.)
프로그래밍 분해능 전압   1 mV
프로그래밍 분해능 전류   1mA
출력 측정
리드백 분해능 전압   1 mV
리드백 분해능 전류   100 μA (전류가 200 mA보다 낮은 경우: 1 µA)
리드백 정확도 전압 ± (출력 + 오프셋의 %) NGA101, NGA102 < 0.02 % + 5 mV
  NGA141, NGA142 < 0.02 % + 10 mV
리드백 정확도 전류 ± (출력 + 오프셋의 %)   < 0.03 % + 500 μA
특수 기능
측정 기능   전압, 전류, 전원
보호 기능   OVP, OCP, OPP, OTP
퓨즈링크 기능 NGA102, NGA142 ●
퓨즈 지연 시간   ●
감지 기능   ●
싱크 모드   -
출력 시퀀싱   -
트리거 입력/출력 NGA-K103 사용 시 ●
임의 기능 CH1 전용 ● (EasyArb)
아날로그/변조 인터페이스   -
데이터 로깅   ● (표준)
디스플레이 및 인터페이스
디스플레이   3.5"/QVGA
후면 패널 연결   8핀 커넥터 블록(출력, 원격 감지)
원격 제어 인터페이스 기본 USB-TMC, USB-CDC (가상 COM)
  기본 LAN
일반 데이터
치수(W × H × D)   222 mm × 97 mm × 448 mm
(8.74 in × 3.82 in × 17.64 in)
무게 NGA101 6.6 kg (14.5 lb)
  NGA141 6.9 kg (15.2 lb)
  NGA102 7.0 kg (15.4 lb)
  NGA142 7.3 kg (16.1 lb)
랙 설치 R&S®HZN96, 기기 2개 사용 가능 19", 2 HU
