적용 분야와 생산 설비에서 가장 뛰어난 유연성 발휘

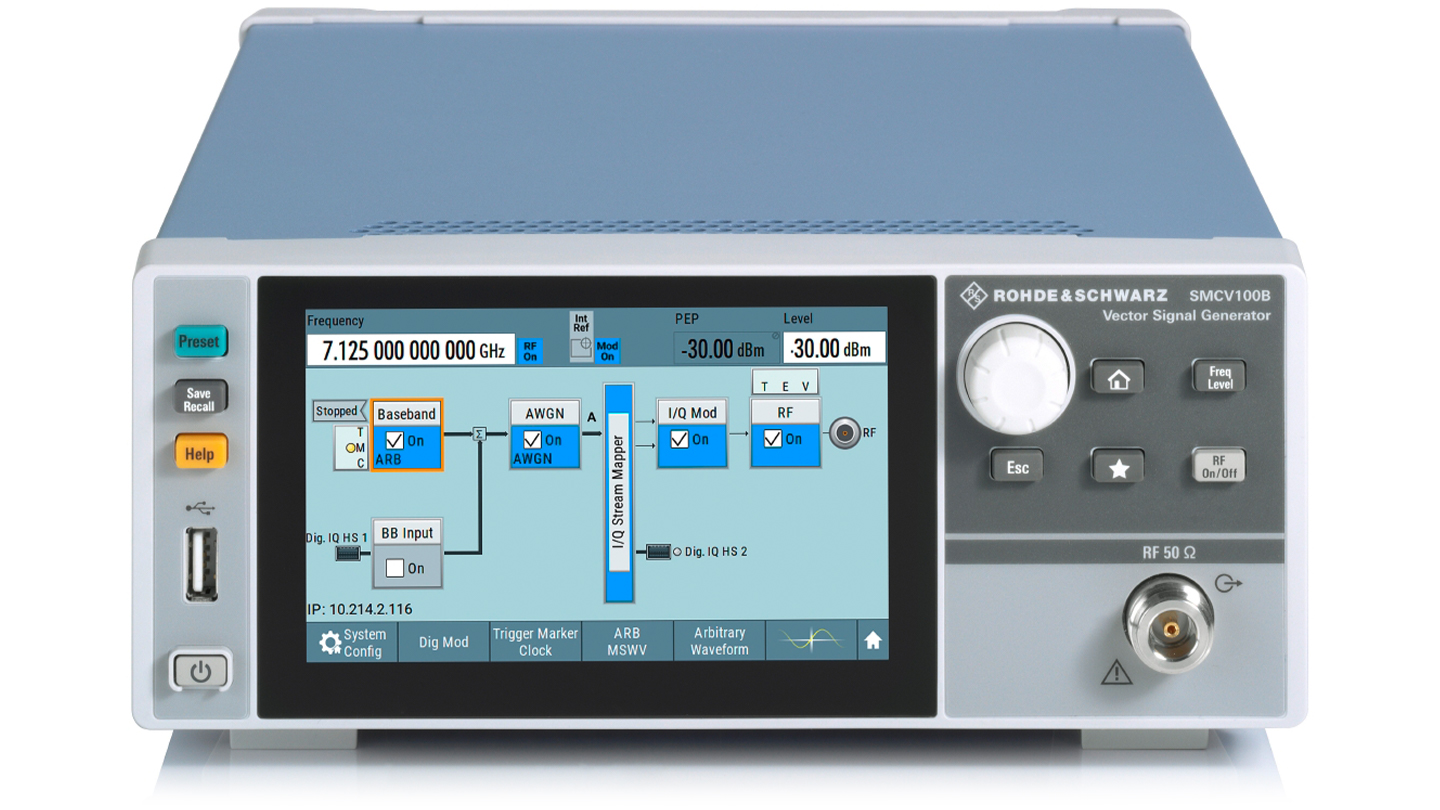

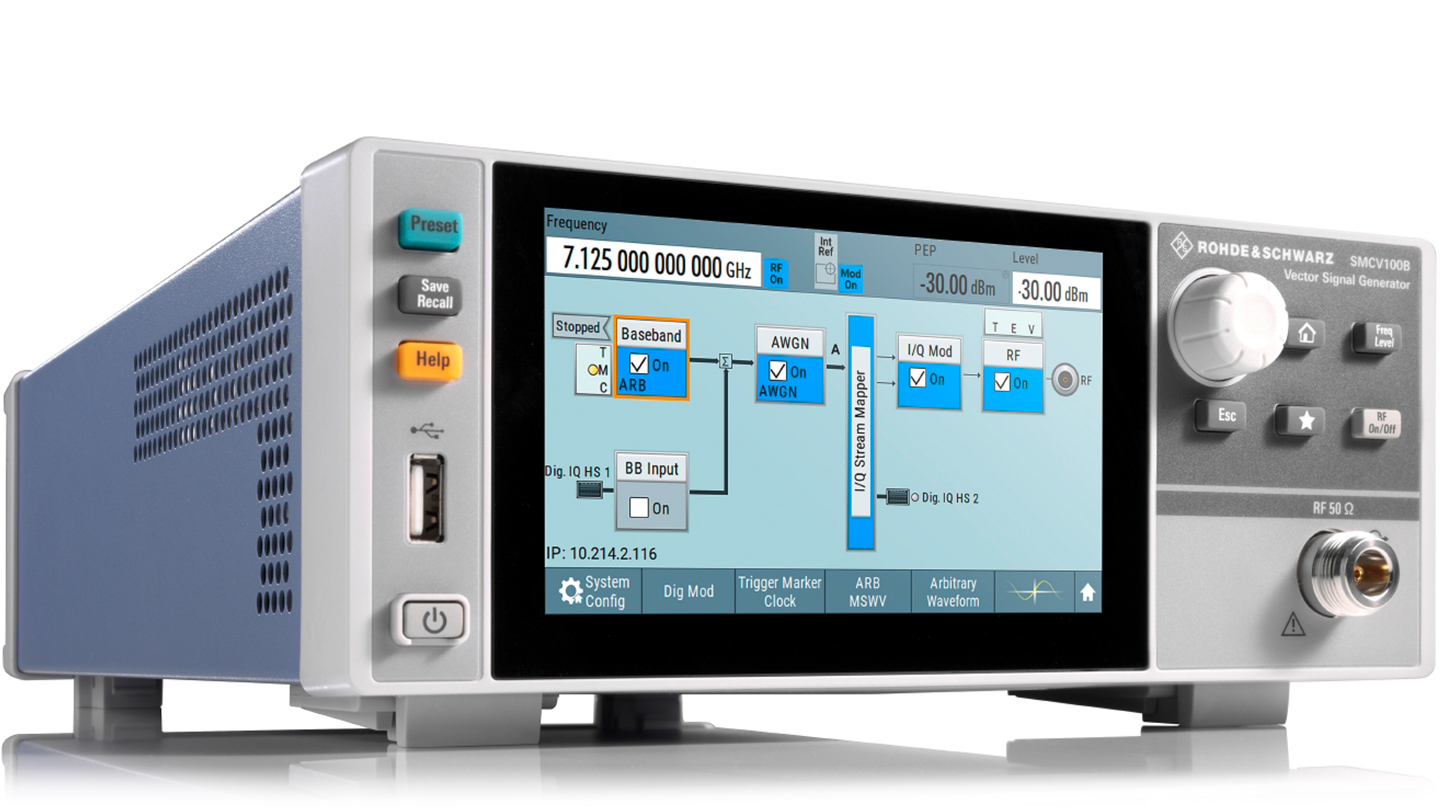

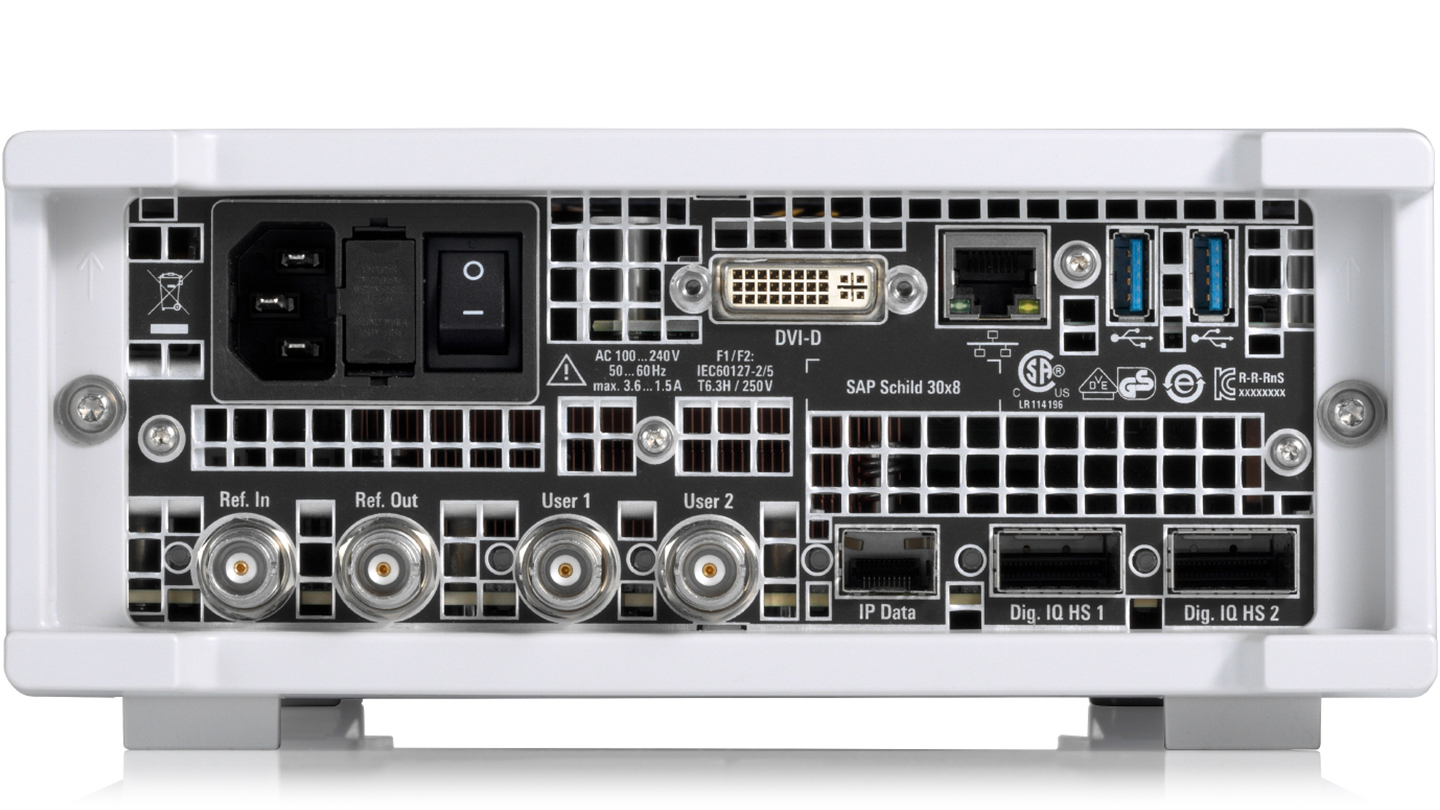

SMCV100B Vector Signal Generator는 차량용, 브로드캐스트, 내비게이션, 무선 애플리케이션 용도를 지원하는 최초의 다표준 플랫폼입니다. 바로 이 점이 SMCV100B를 연구소, 생산 설비뿐만 아니라 서로 다른 기술이 융합되는 분야까지, 다양한 분야에 적용 가능한 독보적인 기기로 만드는 특성입니다.


주요 사항

 - 브로드캐스트, 내비게이션, 셀룰러, 무선 애플리케이션을 위한 다표준 플랫폼
 - 풀 소프트웨어 옵션 포함 5" 터치스크린 탑재 벡터 신호 발생기
 - 4 kHz - 최대 7.125 GHz의 최신 RF 신호 발생 컨셉
 - 최대 +25 dBm의 고출력
 - 최대 240 MHz의 변조 대역폭



직접 디지털 RF 업 컨버전 개념을 사용한 최신 RF 신호 생성

SMCV100B 벡터 신호 발생기는 RF 신호 생성을위한 새로운 직접 RF DAC 개념을 갖추고 있습니다. 이 개념은 디지털 도메인에서 I / Q 변조 및 업 컨버전을 가능하게하여 기존 아날로그 I / Q 변조기에서 알려진 I 및 Q 불균형 오류 및 LO 누설을 제거합니다.
직접 RF DAC 개념은 최대 2.5GHz의 주파수로 사용됩니다. 2.5GHz보다 큰 RF 주파수의 경우 신호를 원하는 출력 주파수로 가져 오는 데 아날로그 믹싱 개념이 사용됩니다.


강력한 내부베이스 밴드 생성기

SMCV100B는 내부베이스 밴드 신호 생성을위한 강력한 하드웨어를 제공합니다. R & S®SMCV100B는 FPGA에서 실시간으로 신호를 생성하거나 ARB 생성기를 사용하여 디지털 통신 표준을위한 I / Q 신호를 직접 생성합니다. WinIQSIM2 ™ 신호 시뮬레이션 소프트웨어를 사용하여 I / Q 신호를 생성 할 수도 있습니다. FPGA에서 실시간 신호 생성은 특히 방송 표준에 사용됩니다. 이 기술적 인 접근 방식은 디코딩을 위해 서로 다른 데이터 내용 (오디오, 비디오, 데이터, PRBS)으로 연속적이고 매우 긴 신호 생성을 가능하게합니다. 이러한 긴 시퀀스는 튜너의 성능 또는 EMC를 테스트하는 데 필요합니다.


내부 I / Q 스트리밍 기능

임의 파형 발생기의 재생 시간은 사용 가능한 하드웨어 메모리 크기와 신호 대역폭과 같은 신호 파라미터에 따라 다릅니다.
이러한 애플리케이션의 경우 SMCV100B는 내부 솔리드 스테이트 하드 디스크 (64GB SSD)에서 I / Q 파형을 재생하는 옵션을 제공합니다. 최대 RF 대역폭은 56MHz입니다. SSD에 저장된 60GB 시퀀스로 거의 4 분의 재생 시간을 달성 할 수 있습니다. RF 대역폭이 낮은 신호의 경우 재생 시간이 연장됩니다. 예를 들어 100kHz 폭의 FM 신호는 며칠에 걸쳐 재생 될 수 있습니다.
더 긴 I / Q 신호를 재생해야하는 경우 (디지털 I / Q 인터페이스를 통해) SMCV100B를 IQW 광대역 I / Q 데이터 레코더와 같은 다른로 데슈 바르 즈 기기와 함께 사용할 수 있습니다.


WinIQSIM2 ™ 파형 생성

WinIQSIM2 ™ 시뮬레이션 소프트웨어를 사용하여 다양한 표준에 맞게 변조 된 신호를 생성 할 수 있습니다. 시뮬레이션 소프트웨어는 5G 및 LTE와 같은 무선 표준과 Wi-Fi (IEEE802.11xx) 등의 비 셀룰러 신호 생성을 지원합니다. 기능적 Go / NoGo 테스트를위한 탐색 표준 SMCV100B는 WinIQSIM2 ™ 시뮬레이션 소프트웨어를 사용하여 기능적 Go / NoGo 테스트를위한 GPS, GLONASS, Galileo 및 BeiDou 탐색 표준을 지원합니다.
각 네비게이션 표준에 대한 신호 컨텐츠는 단일 네비게이션 위성으로 생성 될 수 있습니다. 이 위성 신호의 출력으로 내비게이션 수신기의 간단한 기능적 Go / NoGo 테스트를 신속하게 수행 할 수 있습니다. 위치 고정 기능 테스트를 통해 제한된 길이의 사전 정의 된 파형을 재생할 수 있습니다. 따라서 SMCV100B는 생산 애플리케이션에 이상적입니다.


인포테인먼트 시스템 및 다기능 안테나

생산에는 다양한 표준의 신호를 생성하기 위해 최대한의 유연성과 매우 빠른 응답 시간이 필요합니다. SMCV100B는 플랫폼 개념을 통해 이러한 요구 사항을 정확하게 충족하고 향후 테스트 시스템 확장을위한 투자 보호 기능을 제공합니다. SMCV100B는 기존 테스트 시스템을 최적화하기위한 완벽한 솔루션입니다. 이전에 다른 표준에 사용 된 많은 신호 소스를 이제 하나의 벡터 신호 발생기 인 SMCV100B로 교체 할 수 있습니다.

이상적인 기능 및 엔드 오브 라인 테스터
► 공간 절약형 단일 박스 솔루션
► SMCV100B 플랫폼을 기반으로하는 다양한 테스트 시스템의 단순화 및 표준화
► 필요한 다른 신호의 순차적 생성
► 오디오 및 비디오 컨텐츠를 사용한 기능 테스트
► 새로운 기능의 소프트웨어 활성화 및 구성 수정

주문정보

R&S®SMCVB-Bxxx = hardware option
R&S®SMCVB-Kxxx/KBxxx = software/keycode option


Enable broadcast standards R&S®SMCVB-K519 1434.3690.02

Baseband options
Baseband extension to 120 MHz RF bandwidth   R&S®SMCVB-K521   1434.3554.02
Baseband extension to 160 MHz RF bandwidth   R&S®SMCVB-K522   1434.3577.02
Baseband extension to 240 MHz RF bandwidth   R&S®SMCVB-K523   1434.4050.02
Broadcast standards AM/FM/RDS   R&S®SMCVB-K155   1434.3719.02
DAB/T-DMB   R&S®SMCVB-K156   1434.3731.02
DRM   R&S®SMCVB-K160    434.3819.02
ATSC/ATSC-MH   R&S®SMCVB-K161   1434.3831.02
ATSC 3.0   R&S®SMCVB-K162   1434.3854.02
DVB-T   R&S®SMCVB-K163  1434.3877.02
DVB-T2   R&S®SMCVB-K164   1434.3890.02
ISDB-T/Tsb   R&S®SMCVB-K165   1434.3919.02
DTMB   R&S®SMCVB-K166   1434.3931.02
DVB-S/DVB-S2   R&S®SMCVB-K167   1434.3954.02
DVB-S2x   R&S®SMCVB-K168   1434.3977.02


Waveform libraries (available for download at customer web)

DAB/T-DMB waveforms   R&S®SMCVB-KV10  1434.5340.02
DRM waveforms   R&S®SMCVB-KV11  1434.5370.02
DRM+ waveforms   R&S®SMCVB-KV12  1434.5405.02
HD Radio waveforms   R&S®SMCVB-KV13  1434.5434.02
XM Radio waveforms   R&S®SMCVB-KV14  1434.5463.02
DVB-T2 waveforms   R&S®SMCVB-KV15  1434.5492.02
ATSC 3.0 waveforms   R&S®SMCVB-KV16  1434.5528.02
Digital TV interferer waveforms   R&S®SMCVB-KV17  1434.5557.02
Cable interferer waveforms   R&S®SMCVB-KV18  1434.5586.02
Satellite interferer waveforms   R&S®SMCVB-KV19  1434.5611.02


Transport stream libraries for broadcast standards (available for download at customer web)

DAB/T-DMB stream library   R&S®SMCVB-KS10   1434.4896.02
DAB+ stream library   R&S®SMCVB-KS11   1434.4938.02
ISDB-T stream library   R&S®SMCVB-KS12   1434.4973.02
ATSC/ATSC and mobile DTV stream library   R&S®SMCVB-KS13   1434.5011.02
DVB-T2 MI stream library   R&S®SMCVB-KS14   1434.5057.02
EMC stream library   R&S®SMCVB-KS15   1434.5092.02
DRM stream library   R&S®SMCVB-KS16   1434.5134.02
Basic stream library   R&S®SMCVB-KS17   1434.5170.02
Extended SDTV stream library   R&S®SMCVB-KS18   1434.5211.02
Extended HDTV stream library   R&S®SMCVB-KS19   1434.5257.02
HEVC stream library   R&S®SMCVB-KS20   1434.5292.02
