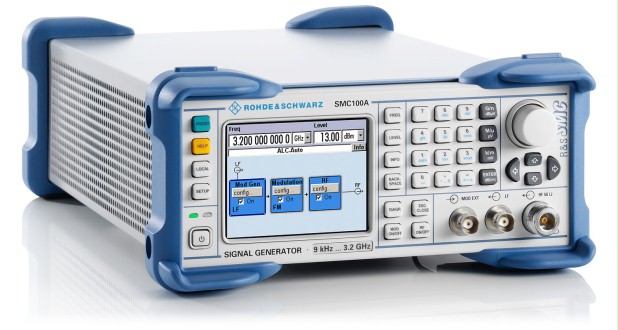

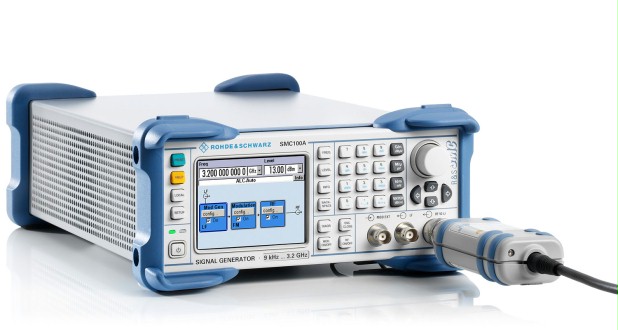

SMC100A는 합리적 가격의 신호 발생기의 기준을 수립하며 동급 제품 중 가장 작은 크기와 가장 뛰어난 가격 대비 성능을 제공합니다.

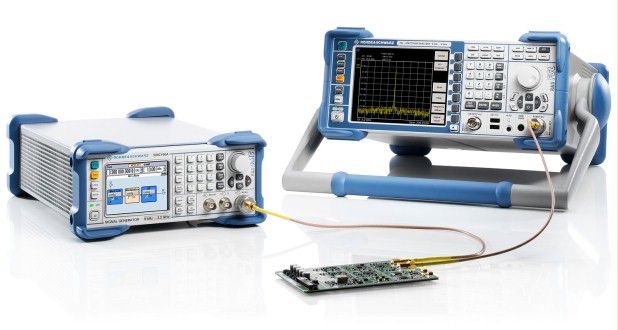

유연한 다목적 기기로 서비스 및 유지보수 연구소에 적합합니다. 또한 작고 가벼운 설계의 SMC100A는 현장 어플리케이션, 훈련 및 교육 환경에도 최적입니다.

주요 사항

높은 성능 및 합리적 가격

유연한 범용 신호 발생기

작은 크기로 좁은 공간에서도 작동

최소화된 총 소유 비용

다양한 적용 분야에 적합한 도구

SMC100A 신호발생기 사양

주파수
주파수 대역	R&S®SMC-B101 주파수 옵션	9 kHz ~ 1.1 GHz
	R&S®SMC-B103 주파수 옵션	9 kHz ~ 3.2 GHz
설정 시간	SCPI 모드
레벨
최대 출력 전원	f = 200 kHz ~ 3.2 GHz	>+13dBm
	f ≥500 kHz	범위 초과 모드에서 >+17 dBm (일반)
레벨 오류	f = 200 kHz ~ 3.2 GHz	<0.9 dB
	ALC ON, AUTO 모드, T = 18°C ~ 33°C
설정 시간	SCPI 모드	<5 ms
백 피드	1 MHz ≤ f ≤ 1 GHz	50 W
	1 GHz ≤ f ≤ 2 GHz	25 W
	2 GHz ≤ f ≤ 3.2 GHz	10 W
최대 허용 가능 DC 전압		50 V
스펙트럼 순도
비 고조파	캐리어 오프셋 > 10 kHz, f ≤1600 MHz	<-60 dBc ( -72 dBc, 일반)
SSB 위상 노이즈	f = 1 GHz 캐리어 오프셋 = 20 kHz 1 Hz 측정 대역폭	<-105 dBc ( -111 dBc, 일반)
Wideband 노이즈	f > 1 MHz, level > 5 dBm 캐리어 오프셋 > 10 MHz 1 Hz 측정 대역폭	<-138 dBc ( -146 dBc, 일반)
지원되는 변조 모드
AM		기본
AM depth		0 % ~ 100 %
FM/φM		기본
최대 FM 편차	f > 1.6 GHz	4 MHz
최대 φM 편차	f > 1.6 GHz	40 rad
Pulse		기본
상승/하강 시간		<500 ns (100 ns, 일반)
최소 펄스 폭	통합 펄스 발생기 사용	1 μs
on/off 비율		>80 dB

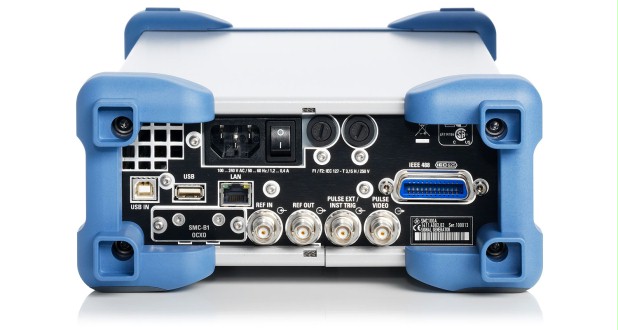

연결
원격 제어		IEC/IEEE 버스 (R&S®SMC-K4 옵션 사용)
		이더넷 (TCP/IP)
		USB
주변기기		USB

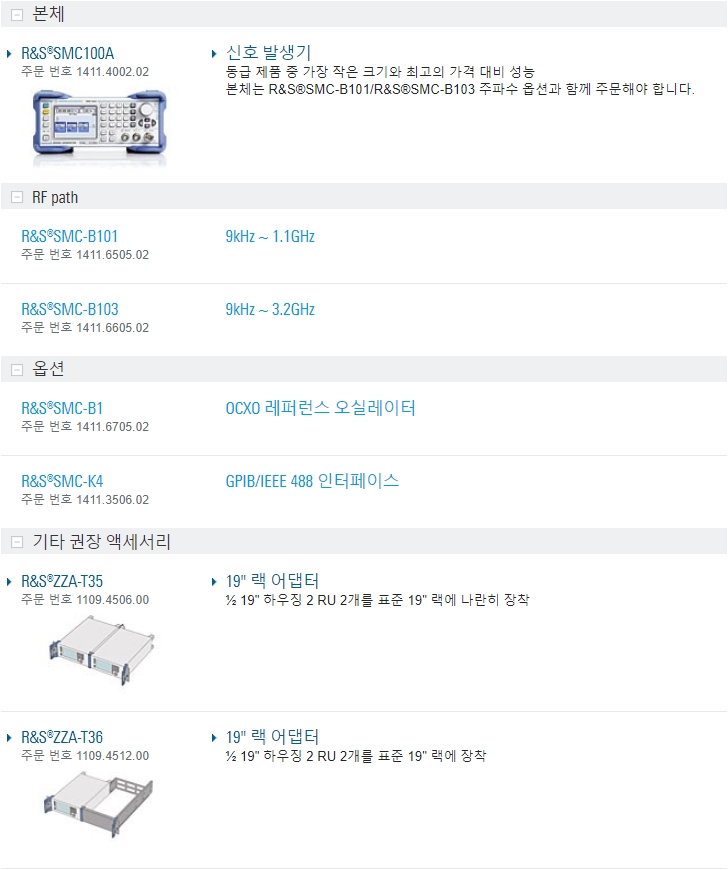

SMC100A 신호발생기 옵션
