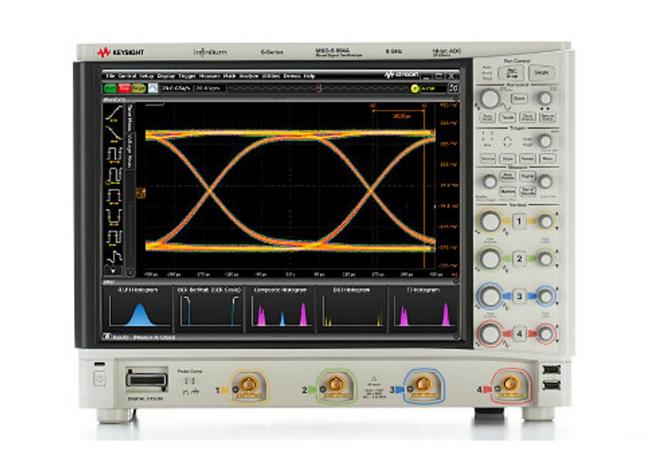

S-시리즈 오실로스코프

대역폭 500MHz, 1, 2, 2.5, 4, 6, 8GHz
샘플링 속도 20 GSample/s
메모리 크기 50 Mpts
업데이트 속도 >300,000 wfms/s
디스플레이 15인치 XGA 터치스크린
데이터시트

Infiniium S-시리즈 고해상도 오실로스코프는 우수한 측정 기능을 제공하기 위해 새로운 기술을 통합합니다. 10비트 ADC, 저노이즈 프런트 엔드, 교정 필터, 최저 2mV/div를 지원하는 수직 스케일링, 정확한 시간축은 고충실도 측정을 생성합니다. 또한 S-시리즈 오실로스코프는 고급 프레임과 광범위한 기능을 통해 다양한 테스트 요구를 해결할 수 있습니다.


주요 특징 및 사양

업계 최고의 신호 무결성

  •  - 높은 신호 충실도를 위한 평탄 주파수 응답이 포함된 500MHz 대역폭
  •  - 최대 20GSa/s의 샘플링 속도
  •  - 높은 수직 분해능을 위한 10비트 아날로그-디지털 컨버터(ADC)
  •  - 시스템 ENOB > 8인 저노이즈 프런트 엔드
  •
  • 최상의 고급 플랫폼
  •  - 멀티 터치 기능을 지원하는 15" 정전식 터치 스크린
  •  - 고속 처리를 위한 8G RAM의 Intel i5 마더보드
  •  - 빠른 부팅과 높은 신뢰성을 위한 표준 솔리드 스테이트 드라이브
  •  - 최대 200MB/s 오프로드 속도의 USB 3.0 및 이더넷
  •
  • 가장 광범위한 기능
  •  - 고대역폭으로 업그레이드
  •  - 채널당 50Mpts의 표준 메모리 깊이로 더 긴 레코드 캡처
  •  - 광범위한 프로토콜, 준수, 분석 옵션 중에서 선택
  •  - 광범위한 전압, 전류, 차동, 싱글 엔드, 액티브 및 패시브 프로브 지원


모델 대역폭 샘플링 속도 메모리 크기 채널 수
DSOS054A 500 MHz 20 Gsamples/s 50 Mpts 4
DSOS104A 1 GHz 20 Gsamples/s 50 Mpts 4
DSOS204A 2 GHz 20 Gsamples/s 50 Mpts 4
DSOS254A 2.5 GHz 20 Gsamples/s 50 Mpts 4
DSOS404A 4 GHz 20 Gsamples/s 50 Mpts 4
DSOS604A 6 GHz 20 Gsamples/s 50 Mpts 4
DSOS804A 8 GHz 20 Gsamples/s 50 Mpts 4
MSOS054A 500 MHz 20 Gsamples/s 50 Mpts 4+16
MSOS104A 1 GHz 20 Gsamples/s 50 Mpts 4+16
MSOS204A 2 GHz 20 Gsamples/s 50 Mpts 4+16
MSOS254A 2.5 GHz 20 Gsamples/s 50 Mpts 4+16
MSOS404A 4 GHz 20 Gsamples/s 50 Mpts 4+16
MSOS604A 6 GHz 20 Gsamples/s 50 Mpts 4+16
MSOS804A 8 GHz 20 Gsamples/s 50 Mpts 4+16
