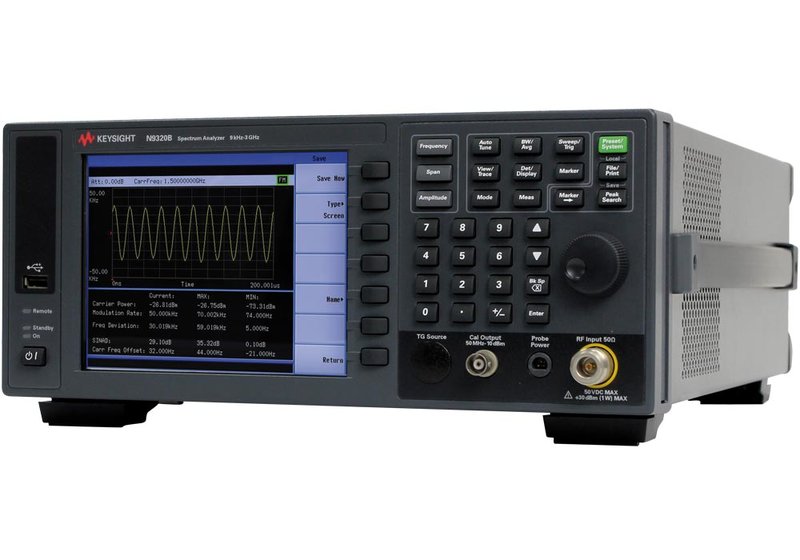

N9320B 스펙트럼 분석기
| 주파수 범위 | 9 kHz to 3 GHz |
|---|---|
| DANL | -145 dBm |
| TOI | +13 dBm |
| Phase noise | -112 dBc/Hz |
| 분석 대역폭 | 1 MHz |
N9320B, N9322C 스펙트럼 분석기 개요
전력 측정 및 자동 테스트 프로그래밍 기능
– 제품 특성을 분석 할 때 주파수 선택 전력 측정의 정확성이 매우 중요합니다.
새롭게 선보이는 디지털 IF를 통해 N9320B는 전력 측정 정확도를 획기적으로 향상시킵니다.
– 파워 미터 기능은 또한 Keysight echnologies, Inc.에 내장되어 있습니다.
U2000 시리즈 파워 센서는 매우 정확한 RF 및 MW 파워 측정을 지원합니다.
– 내장 된 1 버튼 전력 측정 제품군은 채널 전력, ACP, OBW, SEM 및 TOI 측정을 제공합니다.
– 자동 테스트 프로그래밍을 위해 N9320B는 산업 표준 SCPI 언어 지원과 USB, LAN 및 GPIB와의
유연한 연결 옵션을 제공합니다. 또한 계측기 교체가 쉬운 Keysight ESA-L 시리즈와의 SCPI 코드 호환성.
최고의 스펙트럼 가시성을 위해 설계
R&D, Q/A 또는 대학 연구소에서는 제품 및 디자인에 대해 가능한 한 많은 측정 세부 정보를 알고 싶어합니다. N9320B는 동급 최고의 스펙트럼 가시성을 제공합니다. 최소 10Hz RBW는 밀접한 간격의 신호를 쉽게 구별하고 –148dBm DANL은 낮은 레벨의 신호를 선명하게 표시하며 4 개의 트레이스 디스플레이 및 12 개의 마커와 결합하여 신호 세부 사항을 쉽게 식별하고 비교할 수 있습니다.
최신 RF 교육 실험실을위한 통합 솔루션
RF 관련 커리큘럼에 대한 학생들의 학습 효율성을 향상시키는 가장 좋은 방법 중 하나는 강의와 실습실을 결합하는 것입니다. N9320B는 교육 목적에 적합한 가격 대비 성능이 뛰어납니다. 기본 RF 개념 실습을 위해 N9320B 분석기를 Keysight N9310A RF 신호 발생기와 결합하거나 N9320B 및 선택 품목 인 RF 교육 키트 (옵션 코드 : N9320B-TR1)를 사용하여 RF 회로 실습을 향상시키려는 경우 키 사이트 채택을 찾을 수 있습니다. 효율적이고 효과적인 RF 교육 솔루션.
전력 측정 및 자동 테스트 프로그래밍 기능
– 제품 특성을 분석 할 때 주파수 선택 전력 측정의 정확성이 매우 중요합니다.
새롭게 선보이는 디지털 IF를 통해 N9320B는 전력 측정 정확도를 획기적으로 향상시킵니다.
– 파워 미터 기능은 또한 Keysight echnologies, Inc.에 내장되어 있습니다.
U2000 시리즈 파워 센서는 매우 정확한 RF 및 MW 파워 측정을 지원합니다.
– 내장 된 1 버튼 전력 측정 제품군은 채널 전력, ACP, OBW, SEM 및 TOI 측정을 제공합니다.
– 자동 테스트 프로그래밍을 위해 N9320B는 산업 표준 SCPI 언어 지원과 USB, LAN 및 GPIB와의
유연한 연결 옵션을 제공합니다. 또한 계측기 교체가 쉬운 Keysight ESA-L 시리즈와의 SCPI 코드 호환성.
최고의 스펙트럼 가시성을 위해 설계
R&D, Q/A 또는 대학 연구소에서는 제품 및 디자인에 대해 가능한 한 많은 측정 세부 정보를 알고 싶어합니다. N9320B는 동급 최고의 스펙트럼 가시성을 제공합니다. 최소 10Hz RBW는 밀접한 간격의 신호를 쉽게 구별하고 –148dBm DANL은 낮은 레벨의 신호를 선명하게 표시하며 4 개의 트레이스 디스플레이 및 12 개의 마커와 결합하여 신호 세부 사항을 쉽게 식별하고 비교할 수 있습니다.
최신 RF 교육 실험실을위한 통합 솔루션
RF 관련 커리큘럼에 대한 학생들의 학습 효율성을 향상시키는 가장 좋은 방법 중 하나는 강의와 실습실을 결합하는 것입니다. N9320B는 교육 목적에 적합한 가격 대비 성능이 뛰어납니다. 기본 RF 개념 실습을 위해 N9320B 분석기를 Keysight N9310A RF 신호 발생기와 결합하거나 N9320B 및 선택 품목 인 RF 교육 키트 (옵션 코드 : N9320B-TR1)를 사용하여 RF 회로 실습을 향상시키려는 경우 키 사이트 채택을 찾을 수 있습니다. 효율적이고 효과적인 RF 교육 솔루션.
|
Model |
N9320B |
N9322C |
|
Frequency Range |
9 kHz to 3 GHz |
9 kHz to 7 GHz |
|
Phase noise |
- 90 dBc/Hz |
–90 dBc/Hz |
|
Maximum third order dynamic range |
76 dB |
83 dB |
|
Displayed average noise level |
-145 dBm |
-152 dBm |
|
Standard attenuator range |
70 dB, in 1 dB steps |
50 dB, in 1 dB steps |
|
Amplitude accuracy |
± 0.5 dB |
± 0.6 dB |
N9320B, N9322C 스펙트럼 분석기 사양
|
Model |
N9320B |
N9322C |
|
Frequency Range |
9 kHz to 3 GHz |
9 kHz to 7 GHz |
|
Phase noise |
- 90 dBc/Hz |
–90 dBc/Hz |
|
Maximum third order dynamic range |
76 dB |
83 dB |
|
Displayed average noise level |
-145 dBm |
-152 dBm |
|
Standard attenuator range |
70 dB, in 1 dB steps |
50 dB, in 1 dB steps |
|
Amplitude accuracy |
± 0.5 dB |
± 0.6 dB |
N9320B 스펙트럼 분석기 옵션
자세히 알아보기: 구성 가이드 보기
| Documentation | |||
| N9320B-ABA | English user's guide, printed | ||
| N9320B-AB2 | Simplified Chinese user's guide, printed | ||
| Accessories | |||
| N9320B-1TC | Hard Transit Case | ||
| N9320B-1CM | Rackmount Flange Kit | ||
| Preamplifier | |||
| N9320B-PA3 | Preamplifier, 3 GHz | ||
| Modulation Analysis | |||
| N9320B-AMA | AM/FM Demodulation Analysis | ||
| N9320B-DMA | ASK/FSK Modulation Analysis | ||
| Connectivity option | |||
| N9320B-G01 | GPIB Interface | ||
| Tracking Generator | |||
| N9320B-TG3 | Tracking Generator, 3 GHz | ||
| Calibration Documentation | |||
| N9320B-UK6 | Commercial calibration certificate with test data | ||
| Filter option | |||
| N9320B-EMF | EMI Filter | ||
| N9320B-PLG | Continental European Power Cord - for EU distribution with multiple power cord standards | ||
