X-시리즈 스펙트럼 분석기
| 주파수범위-UXA | 8, 13, 26, 44, 50, 90, 110 GHz |
|---|---|
| 주파수범위-PXA | 3, 8, 13, 26, 44, 50 GHz |
| 주파수범위-MXA | 3, 8, 13, 26, 32, 44, 50 GHz |
| 주파수범위-EXA | 3, 7, 13, 26, 32, 44 GHz |
| 주파수범위-CXA | 3, 7.5, 13.6, 26.5 GHz |
UXA X- 시리즈 신호 분석기
가장 정교한 디자인의 성능 극대화 UXA는 X- 시리즈 신호 분석기의 주력 제품으로 넓은 성능과 더 어려우며 광대역 신호에 대한 심층적 인 시각을 제공합니다. 14.1 인치 화면으로 UXA를 사용하면 더 많은 것을보고 디자인을 더 넓게 볼 수 있습니다. UXA의 최고의 성능을 통해 5G, 802.11ax / ay, 위성, 레이더, EW 등 오늘날 가장 까다로운 신호 (빠른 호핑, 광대역, 과도)를 특성화 할 수 있습니다. 업계 최고의 위상 노이즈와 넓은 스퓨리어스없는 다이나믹 레인지로 설계의 순도를 완전히 이해할 수 있습니다.

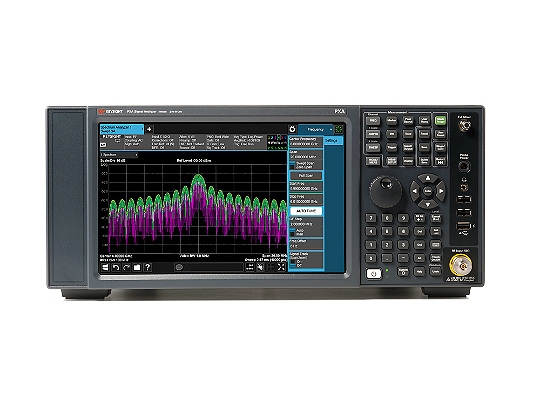

PXA X- 시리즈 신호 분석기
신호 분석에서 벤치 마크 성능으로 혁신 통찰력 가속화 PXA는 까다로운 애플리케이션의 혁신을 가속화하는 성능 벤치 마크입니다. PXA는 뛰어난 측정 범위에서 탁월한 측정 범위까지 다양한 측정 옵션을 제공합니다. 최대 510MHz 분석 대역폭 및 78dB SFDR 이상의 최신 신호를 분석하고 NFE (Noise Floor Extension)로 이전에 숨겨진 신호를 표시합니다. 장치의 실제 동작을 보려면 Keysight 독점 DDS 기반 LO를 추가하여 업계 최고의 위상 노이즈 성능을 얻으십시오.

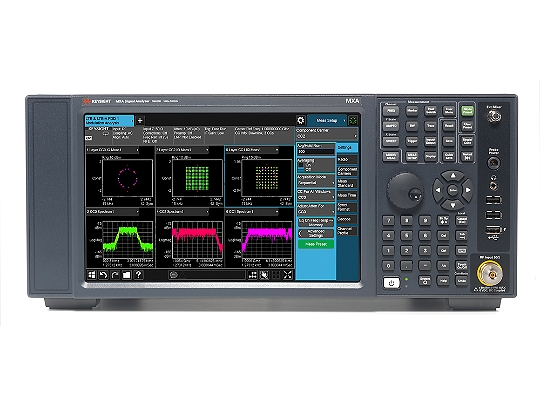

MXA X- 시리즈 신호 분석기
더 넓은 대역폭 및 실시간 분석으로 무선으로 발전 MXA는 차세대 무선 장치를 시장에 출시 할 때 최적의 선택입니다. 현재와 미래의 진화하는 테스트 요구 사항에 신속하게 적응할 수있는 유연성이 있습니다. R & D에서는 최신 파라 메트릭 또는 RF 기능 테스트를 통해 거의 모든 무선 장치의 신호를 빠르고 자신있게 특성화 할 수 있습니다. 설계 검증 테스트 시간을 단축하기 위해 직관적 인 멀티 터치 인터페이스는 최첨단 장치로 작업 할 때도 측정 복잡성을 최소화합니다. 5G 제조에서 MXA는 미드 레인지 벤치 탑 분석기에서 가장 빠르고 정확한 신호 및 스펙트럼 측정으로 비용을 최소화하면서 처리량과 수율을 높이는 데 도움이됩니다.

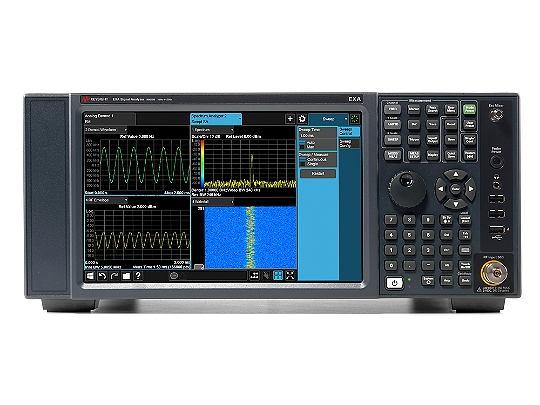

EXA X- 시리즈 신호 분석기
비용 효율적인 가격으로 프리미엄 기능으로 신호 분석 향상 EXA는 신호 분석에서 최대 밀리미터 파 주파수까지 가치를 극대화해야하는 첫 번째 방법입니다. 디자인 마진을 줄이거 나 테스트 시간을 단축하든 관계없이 더 빠르게 답변을 찾을 수 있습니다. EXA를 사용하면 빠른 스윕 기능을 사용하여 스퓨리어스 응답 측정에서 테스트 시간을 절약 할 수 있습니다. 믹서 레벨을 최적화하고 달성 가능한 다이나믹 레인지를 최대화하기 위해 EXA는 2dB / 스텝 기계적 감쇠기 (모든 주파수 대역) 또는 1dB / 스텝 전자 감쇠기 (최대 3.6GHz)와 함께 사용할 수 있습니다.
CXA X- 시리즈 신호 분석기
신호 특성화의 필수 요소 익히기 CXA는 오늘날 필수 신호 특성화를위한 저비용 도구입니다. 이 기능은 범용 및 교육용 애플리케이션에서 비용 효율적인 테스트를위한 견고한 토대를 제공합니다. 모든 X- 시리즈 신호 분석기와 마찬가지로 PowerSuite는 채널 전력, 인접 채널 전력 (ACP), 점유 대역폭 (OBW) 등의 원터치 측정을 제공합니다. 내장 된 추적 생성기는 단일 계측기를 사용하여 비용 효율적인 자극 / 응답 측정을 가능하게합니다. 유연성을 높이기 위해 라이센스 키 업그레이드를 통해 변화하는 테스트 요구 사항에 맞는 측정 응용 프로그램으로 CXA를 빠르고 쉽게 재구성 할 수 있습니다.
|
Model |
UXA |
PXA |
MXA |
EXA |
CXA |
|
Frequency range |
3 Hz to 26.5 GHz |
3 Hz to 50 GHz |
10 Hz to 26.5 GHz |
10 Hz to 44 GHz |
9 kHz to 26.5 GHz |
|
Phase noise |
–136 dBc/Hz |
–136 dBc/Hz |
–114 dBc/Hz |
–109 dBc/Hz |
–110 dBc/Hz |
|
TOI |
119 dB |
119 dB |
116 dB |
110 dB |
111 dB |
|
DANL |
–171 dBm |
–171 dBm |
–166 dBm |
–163 dBm |
–163 dBm |
|
attenuator range |
70 dB/2 dB |
70 dB/2 dB |
70 dB/2 dB |
60 dB/10 dB |
50 dB/10 db |
|
Amplitude accuracy |
± 0.16 dB |
± 0.19 dB |
± 0.23dB |
± 0.27dB |
± 0.50dB |
X-시리즈 스펙트럼 분석기 사양
|
Model |
UXA |
PXA |
MXA |
EXA |
CXA |
|
Frequency range |
3 Hz to 26.5 GHz |
3 Hz to 50 GHz |
10 Hz to 26.5 GHz |
10 Hz to 44 GHz |
9 kHz to 26.5 GHz |
|
Phase noise |
–136 dBc/Hz |
–136 dBc/Hz |
–114 dBc/Hz |
–109 dBc/Hz |
–110 dBc/Hz |
|
TOI |
119 dB |
119 dB |
116 dB |
110 dB |
111 dB |
|
DANL |
–171 dBm |
–171 dBm |
–166 dBm |
–163 dBm |
–163 dBm |
|
attenuator range |
70 dB/2 dB |
70 dB/2 dB |
70 dB/2 dB |
60 dB/10 dB |
50 dB/10 db |
|
Amplitude accuracy |
± 0.16 dB |
± 0.19 dB |
± 0.23dB |
± 0.27dB |
± 0.50dB |
X-시리즈 스펙트럼 분석기 사양
|
Model |
UXA |
PXA |
MXA |
EXA |
CXA |
|
Frequency range |
3 Hz to 26.5 GHz |
3 Hz to 50 GHz |
10 Hz to 26.5 GHz |
10 Hz to 44 GHz |
9 kHz to 26.5 GHz |
|
Phase noise |
–136 dBc/Hz |
–136 dBc/Hz |
–114 dBc/Hz |
–109 dBc/Hz |
–110 dBc/Hz |
|
TOI |
119 dB |
119 dB |
116 dB |
110 dB |
111 dB |
|
DANL |
–171 dBm |
–171 dBm |
–166 dBm |
–163 dBm |
–163 dBm |
|
attenuator range |
70 dB/2 dB |
70 dB/2 dB |
70 dB/2 dB |
60 dB/10 dB |
50 dB/10 db |
|
Amplitude accuracy |
± 0.16 dB |
± 0.19 dB |
± 0.23dB |
± 0.27dB |
± 0.50dB |
