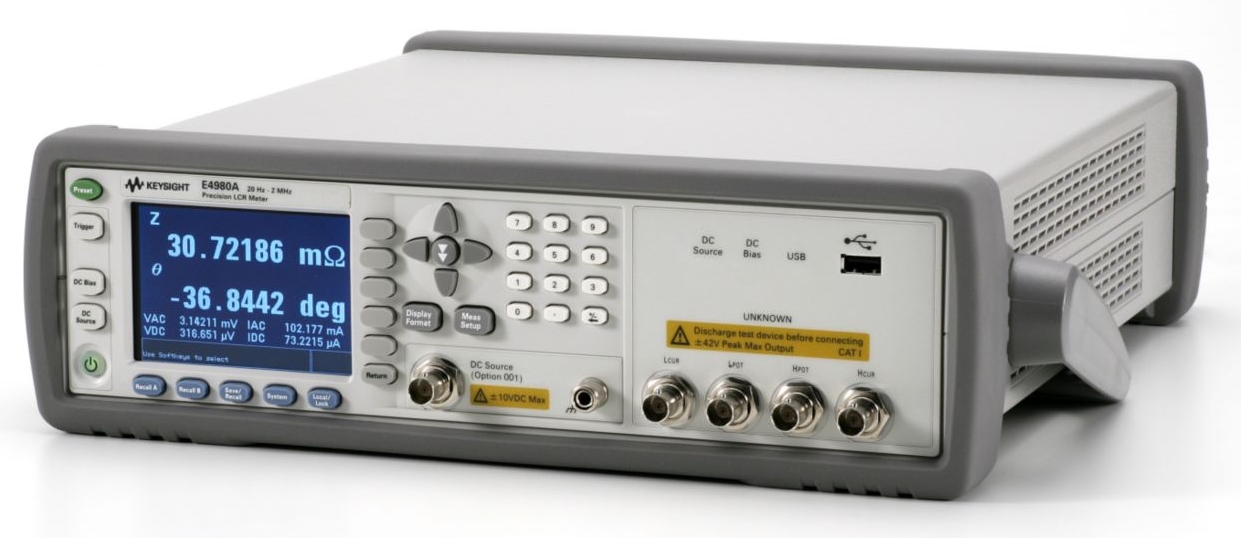

E4980A (LCR 미터)

주파수 범위	20 Hz to 2 MHz
측정 스피드	5.6 ms
DC 바이어스	40 Vdc
정화도	0.05 %
인터페이스	USB, LAN, GPIB

데이터시트 카달로그

설명 Description
사양 Specification
옵션 Option

E4980A LCR 미터 주요 특징 및 사양

주파수

20Hz ~ 2MHz, 모든 범위에서 4디지트 분해능 (더 낮은 가격의 300k/500k/1MHz 주파수를 원하는 경우 E4980AL 정밀 LCR 미터를 방문하십시오.)

기본 정확도

로우/하이 임피던스에서 우수한 측정 반복성을 지원하는 0.05% 기본 정확도

DC 바이어스

내장 40V DC 바이어스
Rdc 측정 (옵션 002)

추가 특징

20Vrms 테스트 신호(옵션 001)
고속 측정: 5.6ms
201포인트 목록 스위프
다기능 PC 연결(LAN, USB 및 GPIB)

내용

E4980A 정밀 LCR 미터는 광범위한 부품 측정을 위한 정확도, 속도 및 다기능성을 최고의 수준으로 결합했습니다. 하이 및 로우 임피던스 범위 모두에서 빠른 측정 속도 및 뛰어난 성능을 제공하는 E4980A는 부품 및 재료의 일반 R&D 및 제조 테스트를 위한 최고의 툴입니다. LAN, USB 및 GPIB PC연결은 설계 및 테스트 생산성을 향상시킵니다. 재료 측정의 경우, E4980A는 N1500A-005/006 재료 측정 패키지와 함께 픽스처 설정부터 보고서 생성까지 간편한 측정을 제공합니다.

E4980A LCR 미터 주요 특징 및 사양

주파수

20Hz ~ 2MHz, 모든 범위에서 4디지트 분해능 (더 낮은 가격의 300k/500k/1MHz 주파수를 원하는 경우 E4980AL 정밀 LCR 미터를 방문하십시오.)

기본 정확도

로우/하이 임피던스에서 우수한 측정 반복성을 지원하는 0.05% 기본 정확도

DC 바이어스

내장 40V DC 바이어스
Rdc 측정 (옵션 002)

추가 특징

20Vrms 테스트 신호(옵션 001)
고속 측정: 5.6ms
201포인트 목록 스위프
다기능 PC 연결(LAN, USB 및 GPIB)

내용

E4980A LCR 미터 옵션

E4980A-001	Power and DC Bias enhance (20V, 100mA, 40V DC Bias, 2nd DC source) Power and DC Bias enhance (20V, 100mA, 40V DC Bias, 2nd DC source) E4980A-001 Power and DC Bias enhance (20V, 100mA, 40V DC Bias, 2nd DC source) 상세정보 보기
E4980A-1A7	Calibration + Uncertainties + Guardbanding (Not Accredited)
E4980A-1CM	Rack mount kit Rack mount kit E4980A-1CM Rack mount kit 상세정보 보기
E4980A-200	DCR measurement
E4980A-201	Handler interface Handler interface E4980A-201 Handler interface 상세정보 보기
E4980A-301	Scanner interface Scanner interface E4980A-301 Scanner interface 상세정보 보기
E4980A-710	No Interface
E4980A-A6J	ANSI Z540-1-1994 Calibration
E4980A-ABA	Printed manual, English
E4980A-ABJ	Japan - Japanese localization
E4980A-PLG	Continental European power cord - ONLY FOR EU DISTR W MULT PWR CORD STANDARDS
16034E	테스트 픽스처 (SMD 부품) 테스트 픽스처 (SMD 부품) 16034E The Keysight 16034E test fixture is designed for impedance evaluations of SMD components. 상세정보 보기
16034G	SMD 테스트 픽스처 SMD 테스트 픽스처 16034G The Keysight 16034G is a test fixture for impedance measurements. 상세정보 보기
16034H	SMD 어레이 유형 LCR 테스트 픽스처 SMD 어레이 유형 LCR 테스트 픽스처 16034H The Keysight 16034H is designed for impedance evaluations of array-type SMD. 상세정보 보기
16047A	Test Fixture (Axial and Radial) Test Fixture (Axial and Radial) 16047A The 16047A is designed for impedance evaluation of axial/radial lead type devices. 상세정보 보기
16047E	테스트 픽스처 테스트 픽스처 16047E 16047E는 리드 타입 디바이스의 임피던스 평가를 위해 설계되었습니다.
16048A	Test Lead, BNC Connector to BNC Connector Board Test Lead, BNC Connector to BNC Connector Board 16048A The 16048A test leads extend the measurement port with a 4 terminal-pair configuration.
16048D	2m BNC Test Cable 2m BNC Test Cable 16048D The 16048D test leads extend the measurement port with a 4-Terminal Pair configuration.
16048E	Test Leads Test Leads 16048E The 16048E test leads extend the measurement port with a 4-Tterminal Pair configuration.
16065A	200 Vdc External Voltage Bias Fixture 200 Vdc External Voltage Bias Fixture 16065A The 16065A test fixture makes it possible to measure a DUT with up to +/-200V DC BIAS.
16089A	Large Kelvin Clip Lead Large Kelvin Clip Lead 16089A The Keysight 16089A makes it possible to measure odd-shaped components that cannot be measured with conventional fixtures.
16089B	Medium Kelvin Clip Lead Medium Kelvin Clip Lead 16089B The Keysight 16089B makes it possible to measure odd-shaped components that cannot be measured with conventional fixtures.
16089C	Kelvin IC Clip Lead Kelvin IC Clip Lead 16089C The Keysight 16089C makes it possible to measure odd-shaped components that cannot be measured with conventional fixtures. 상세정보 보기
16334A	Test Fixture (Tweezers Contacts) Test Fixture (Tweezers Contacts) 16334A The 16334A is designed for impedance evaluations of SMD. 상세정보 보기
16380A	Standard Air Capacitor Set (1pF to 1000pF) Standard Air Capacitor Set (1pF to 1000pF) 16380A The 16380A is a standard capacitor set consisting of four precision capacitors 상세정보 보기
16380C	Capacitance Standard Set - 0.01uF to 10uF Capacitance Standard Set - 0.01uF to 10uF 16380C The 16380C is a standard capacitor set consisting of three precision capacitors - 0.01uF (16385A), 0.1uF (16386A), 1uF (16387A),and an optional 10uF (16338A). 상세정보 보기
16451B	Dielectric Test Fixture Dielectric Test Fixture 16451B The 16451B is used to evaluate the dielectric constant of solid dielectric materials accurately, and complies with ASTM D150. 상세정보 보기
16452A	Liquid Test Fixture Liquid Test Fixture 16452A The 16452A provides accurate dielectric constant and impedance measurements of liquid materials.
42030A	Four Terminal Pair Standard Resistor Set Four Terminal Pair Standard Resistor Set 42030A The 42030A is a st
42090A	Open Termination (4-Terminal Pair) Open Termination (4-Terminal Pair) 42090A The 42090A is an open termination and is primarily used for performance tests of Keysight's 4-terminal pair LCR meters and impedance analyzers.
42091A	Short Termination (4-Terminal Pair) Short Termination (4-Terminal Pair) 42091A The 42091A is a short termination and is primarily used for performance tests of Keysight's 4-terminal pair LCR meters and impedance analyzers.
82357B	USB/GPIB 인터페이스 고속USB 2.0 USB/GPIB 인터페이스 고속USB 2.0 82357B 82357B USB/GPIB 인터페이스를 사용하여 노트북이나 데스크탑 PC의 USB 포트를 GPIB 계측기에 직접 연결할 수 있습니다. 상세정보 보기
