B2900A 시리즈 소스미터

최대 출력 31.8 W
출력 파워 ±210 V, ± 3.03 A, ± 10.5 A(펄스)
최대 디지트 6.5 digit, 5.5 digit
최소 분해능 100 nV, 10 fA
프로그래밍 속도 20 us
데이터시트

B2900A 시리즈 소스미터 주요 특징 및 사양

측정 기능

  • 2채널 구성 지원
  • 최소 소스 분해능: 10fA/100nV, 최소 측정 분해능: 10fA/100nV
  • 최대 출력: 210V, 3A DC/10.5A 펄스
  • 10μs 간격의 임의 파형 발생 및 디지타이징 기능

일반 기능

  • 통합 4사분면 소스 및 측정 기능
  • 4.3인치 컬러 디스플레이로 그래픽 보기 및 수치 보기 모드 둘 다 지원
  • 무료 어플리케이션 소프트웨어 배포로 PC 기반의 계측기 제어 용이
  • 기존의 SMU 명령 집합을 지원하는 SCPI 명령과 높은 처리량

​
내용

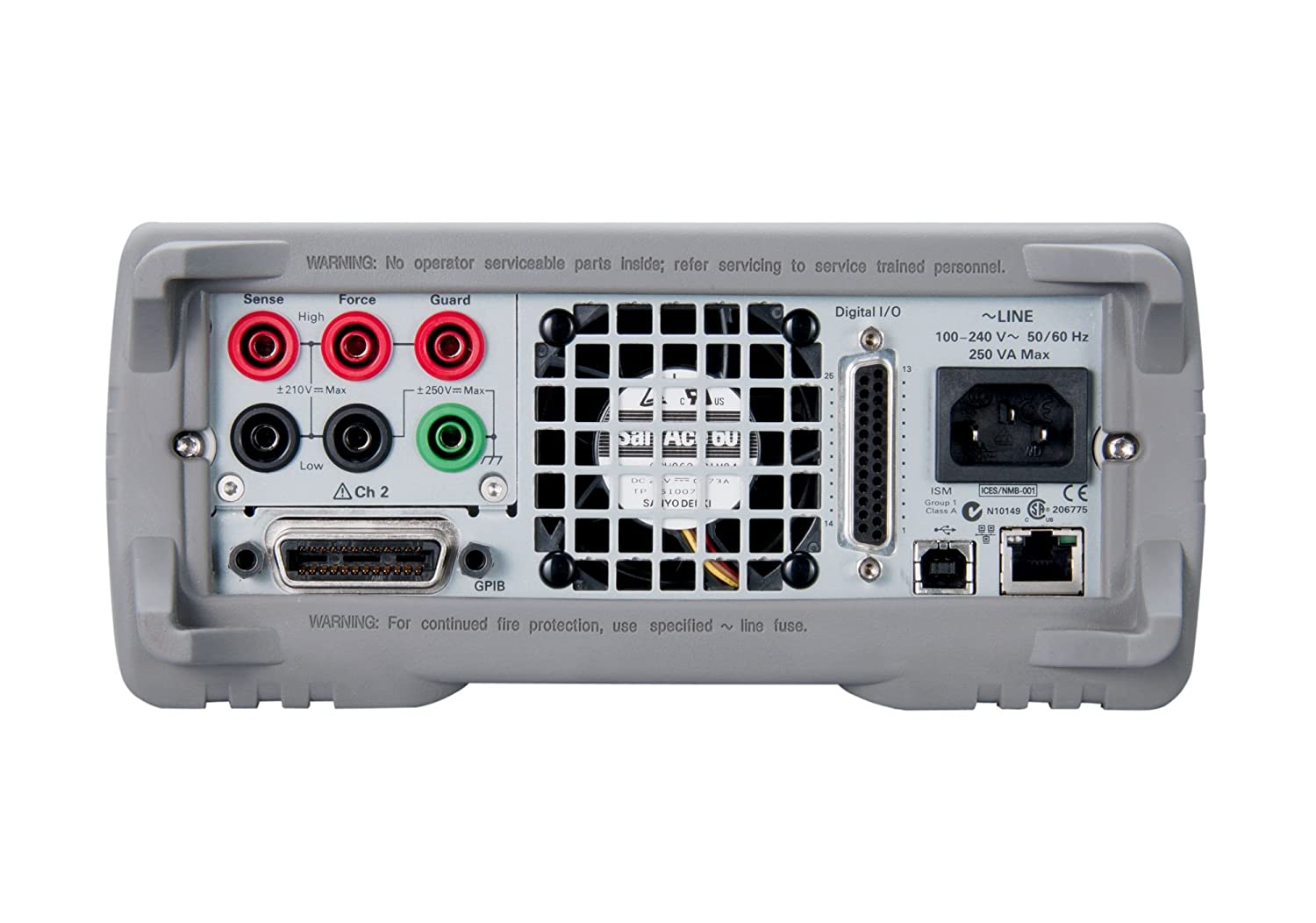

키사이트 B2912A 정밀 소스/측정 장치는 비용 효율적인 2채널 소형 벤치탑 SMU로서 전압과 전류를 모두 소싱 및 측정할 수 있는 기능을 지원합니다. 또한 다양한 용도에서 높은 정확도로 I/V(전류와 전압) 측정이 매우 쉽습니다. 4사분면 소스 및 측정 기능이 통합되어 있어서 여러 계측기를 구성하지 않고도 I/V를 간단히 측정할 수 있습니다. 단일 계측기만으로 210V, 3A DC/10.5A 펄스의 넓은 커버리지를 포함하기 때문에 투자 비용도 최소화할 수 있습니다. 측정 분해능은 10fA/100nV로 최소화되어 DUT의 정확한 특성 분석을 지원합니다. 그리고 탁월한 4.3인치 컬러 디스플레이와 다양한 보기 모드를 통해 직관적인 작동이 가능하므로 테스트, 디버깅 및 특성분석의 생산성을 크게 높여줍니다.

B2900A 시리즈 정밀 SMU 제품 데모 페이지에서 간략한 동영상 파일을 들어보십시오.

저 노이즈와 소스에 관한 보다 자세한 내용을 보시려면, 키사이트B2961A/B2962A 6.5 디지트 저 노이즈 전원 소스를 참조하십시오.





B2901A

B2902A

B2911A

B2912A

채널 수

1

2

1

2

최대 출력

전압

± 210 V

± 210 V

± 210 V

± 210 V

전류

DC

± 3.03 A

± 3.03 A

± 3.03 A

± 3.03 A

펄스

± 10.5 A

± 10.5 A

± 10.5 A

± 10.5 A

전원

31.8 W

31.8 W

31.8 W

31.8 W

소스

최대 디지트

디지트

5.5

5.5

6.5

6.5

최소 분해능

전압

1 μV

1 μV

100 nV

100 nV

전류

1 pA

1 pA

10 fA

10 fA

측정

최대 디지트

디지트

6.5

6.5

6.5

6.5

최소 분해능

전압

100 nV

100 nV

100 nV

100 nV

전류

100 fA

100 fA

10 fA

10 fA

리스트 스위프/AWG 파형에 대한
최소 프로그래밍 가능 간격

20 μs

20 μs

10 μs

10 μs

디지타이징을 위한 최소 트리거 간격
(최대 샘플링 속도)

20 μs
(50,000 pts/s)

20 μs
(50,000 pts/s)

10 μs
(100,000 pts/s)

10 μs
(100,000 pts/s)
