NGL202 (소스미터)

출력용량 120 W
출력전압 0 ~ 20 V
출력전류 0 ~ 6 A / 3 A
채널 수 2 채널
인터페이스 USB, LAN, GPIB(옵션), 무선랜(옵션)
데이터시트

고정밀 소스 및 싱크

NGL200 Power Supply Series는 높은 정확도와 빠른 부하 복구 시간으로 까다로운 작업에 적합합니다. Two-Quadrant 설계로 소스와 싱크로 모두 작동 가능해 배터리와 부하를 시뮬레이션할 수 있습니다. 또한 복구 시간이 짧아 예를 들어 이동통신 기기의 절전 모드에서 송신 모드로의 전환 같은 빠른 부하 변화를 처리할 수 있습니다.



주요 사항

 - 최대 출력: 120 W

 - 채널당 전압: 0 V ~ 20 V

 - 채널당 최대 전류: 6 A

 - 부하 복구 시간: < 30 µs

 - 리플 및 노이즈: < 500 µVRMS / < 1 mARMS



6.5디지트 분해능

전압, 전류, 전력 측정시 최대 6.5자릿수의 분해능을 지원하는 NGL200 파워서플라이는 낮은 대기전력소비와 최대 부하작동시 높은전류로 기기 특성 분석에 적합합니다.


​




2- Quadrant 작동

소스 및 싱크 작동이 가능하며, 배터리 또는 부하를 시뮬레이션할 수 있습니다. 외부에서 적용된 전압이 설정된 공칭 전압을 초과하는 즉시 전류가 전원공급장치로 흐릅니다.






NGL202 소스미터 사양



전기적 사양
출력 채널 수 1/2
총 출력 최대 60 W/120 W
채널당 최대 출력 60 W
채널당 출력 전압 0 V ~ 20 V
채널당 최대 출력 전류 ≤ 6 V: 6 A
  > 6 V: 3 A
전압 리플 및 노이즈 (20 Hz ~ 20 MHz) <500 µV (RMS)
  < 2 mV (peak-to-peak) (측정)
전류 리플 및 노이즈 (20 Hz ~ 20 MHz) < 1 mA (RMS) (측정)
Load recovery 시간*1) <30 µs
프로그래밍 해상도전압1 mV
 전류0,1 mA
출력 측정
Readback 해상도전압10µV
 전류10 µA
Readback 정확도 (± (출력의 % + 오프셋))전압< 0.02% + 2 mV
 전류< 0.05% + 250 µA
특수 기능
측정 기능 전압, 전류, 출력, 에너지
보호 기능 OVP, OCP, OPP, OTP
FuseLink 기능 ●
가동 시 퓨즈 지연 ●
감지 기능 ●
싱크 모드 ●
출력 시퀀싱 ●
트리거 입력/출력 ●
Arbitrary 기능 ● (QuickArb)
아날로그/변조 인터페이스 –
데이터 로깅 ● (표준)
디스플레이 및 인터페이스
디스플레이 TFT 5" 800 픽셀 x 480 픽셀 WVGA touch

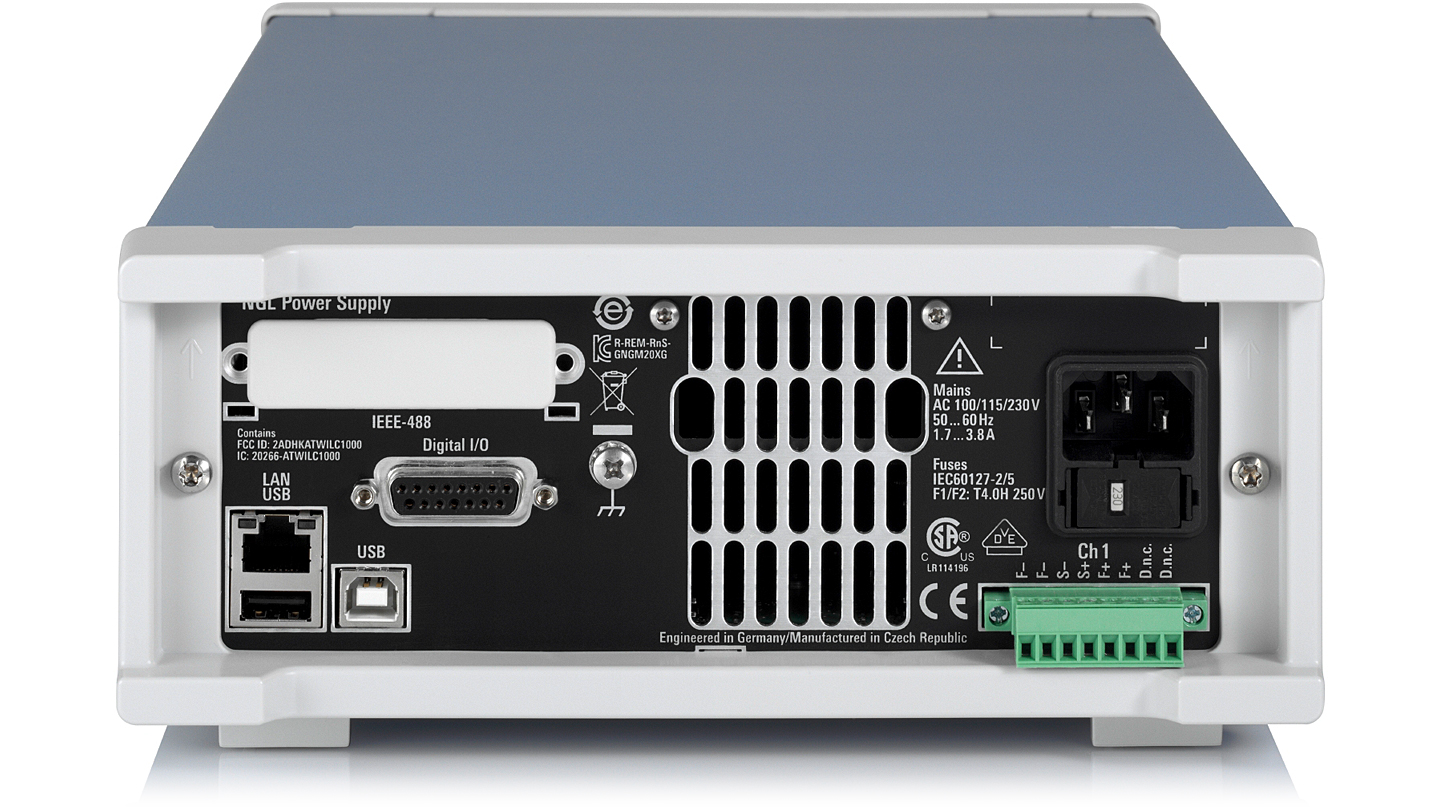

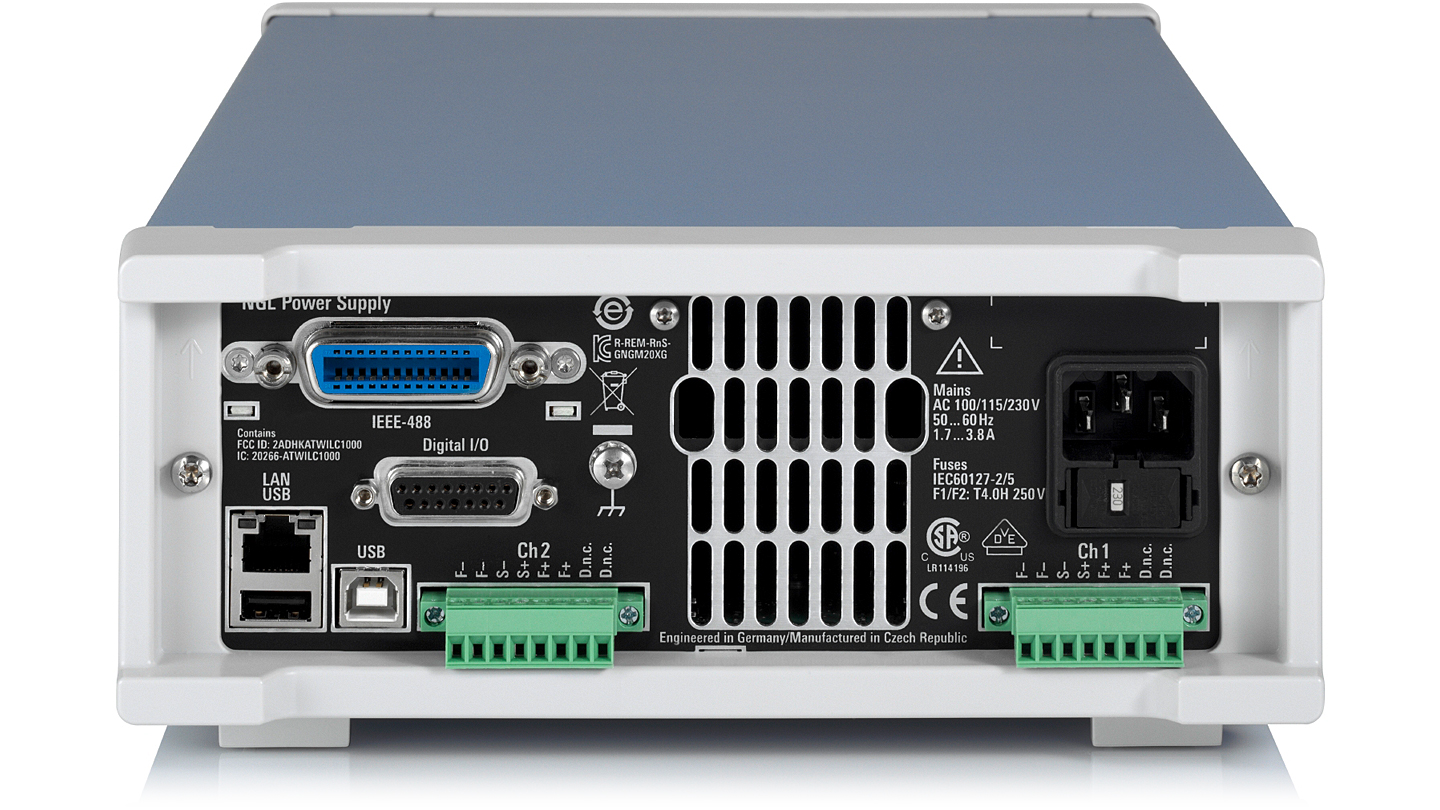

후면 패널 연결 채널당 4라인의 커넥터 블록
원격 제어 인터페이스 표준: USB, LAN
  옵션: 무선 LAN, IEEE-488(GPIB)
일반 데이터
치수(W × H × D) 222 × 97 × 436 mm
무게 7.1 kg/7.3 kg
랙 설치 R&S®HZN96 옵션
*1) 설정 전압의 ± 20mV 대역 내 10% ~ 90% 부하 변경
