NGM202 (소스미터)

출력용량 120 W
출력전압 0 ~ 20 V
출력전류 0 ~ 6 A / 3 A
채널 수 2 채널
인터페이스 USB, LAN, GPIB(옵션), 무선랜(옵션)
데이터시트

고속 정확도

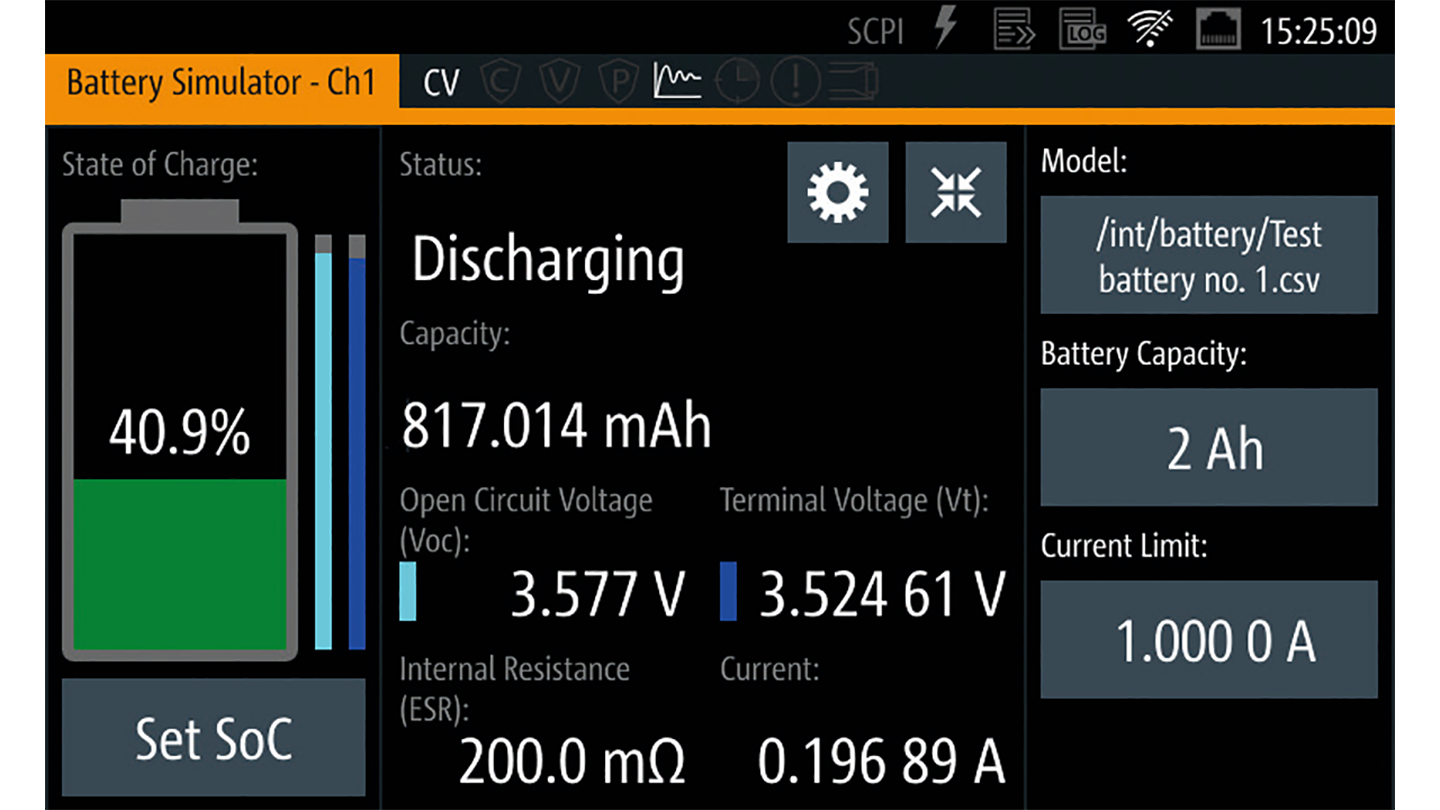

NGM200 Power Supply는 높은 정확도와 빠른 부하 복구 시간으로 까다로운 작업에 적합합니다. Two-Quadrant 설계로 소스와 싱크로 모두 작동 가능해 배터리와 부하를 시뮬레이션할 수 있습니다. 또한 복구 시간이 짧아 예를 들어 이동통신 기기가 절전 모드에서 송신 모드로의 전환과 같은 빠른 부하 변화를 처리할 수 있습니다.고속 데이터 획득과 편리한 배터리 시뮬레이션으로 응용 범위가 넓습니다.



주요 사항

 - 최대 출력: 120 W

 - 채널당 전압: 0 V ~ 20 V

 - 채널당 최대 전류: 6 A

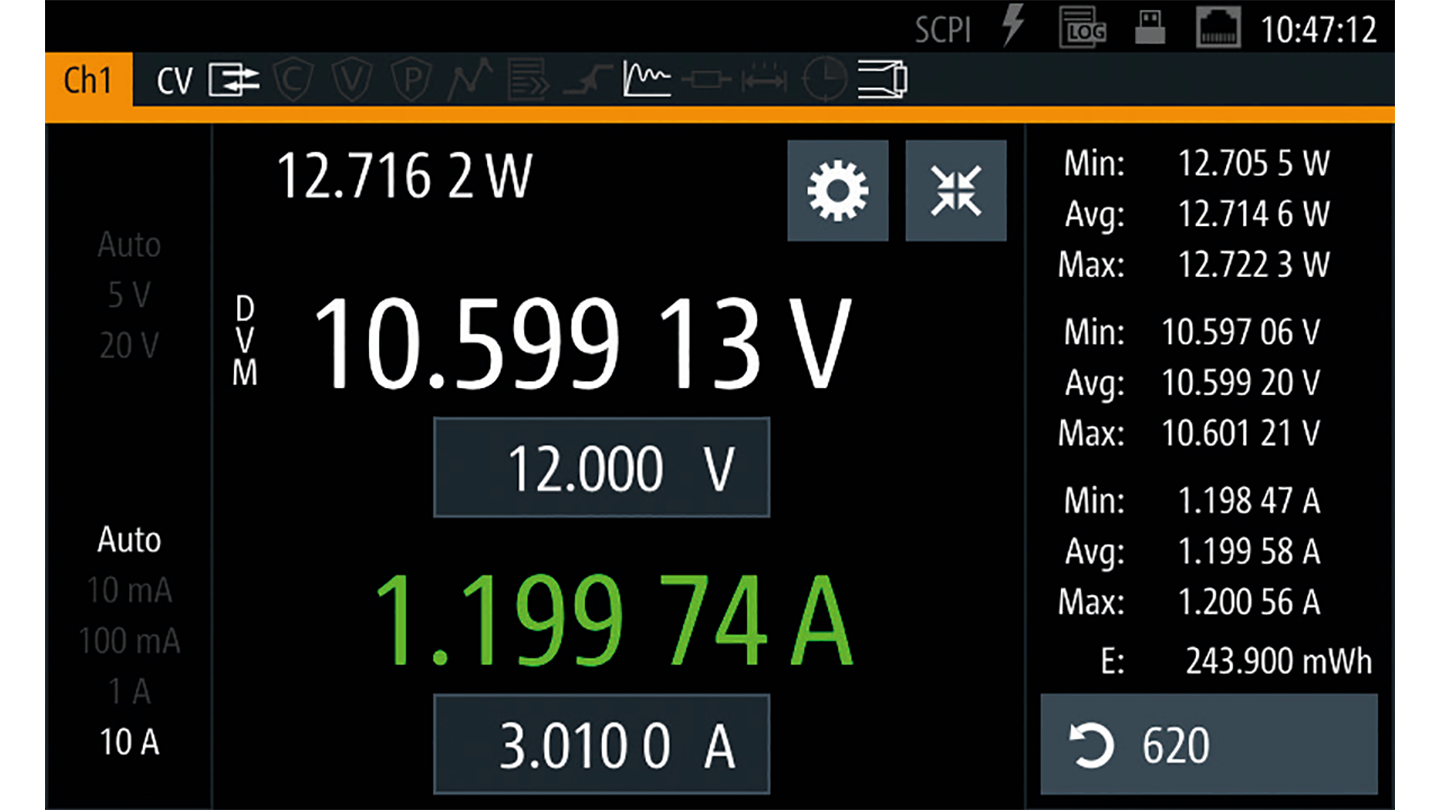

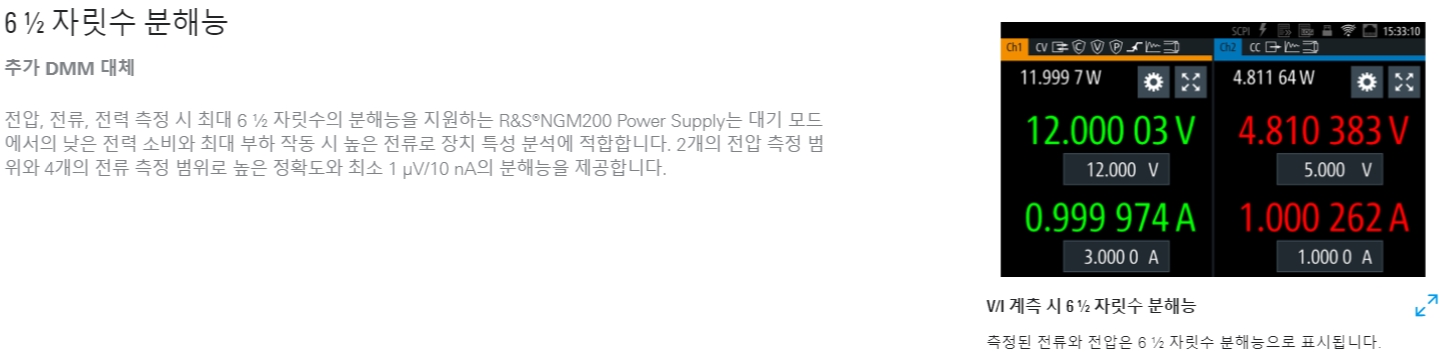

 - 최저 1 µV/10 nA 분해능

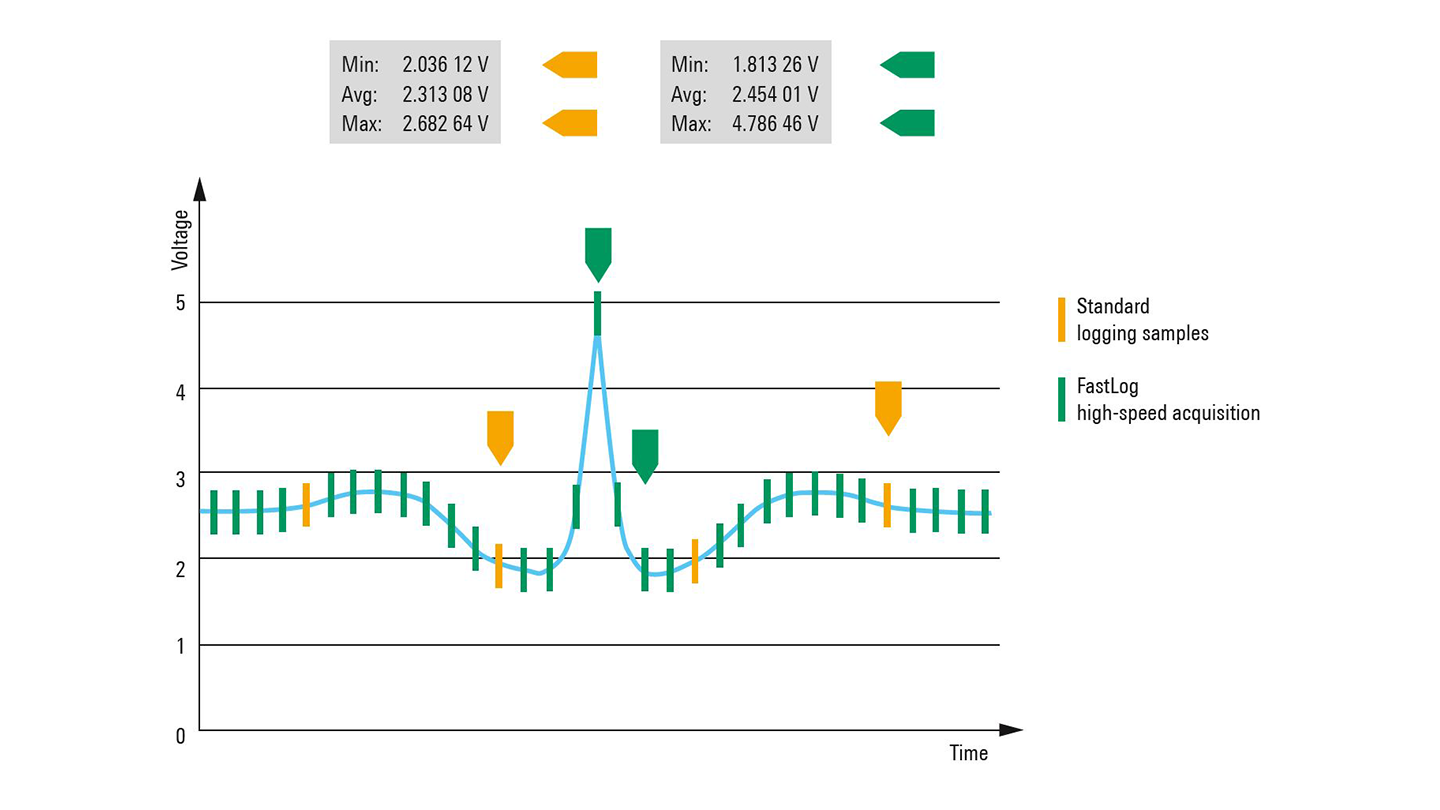

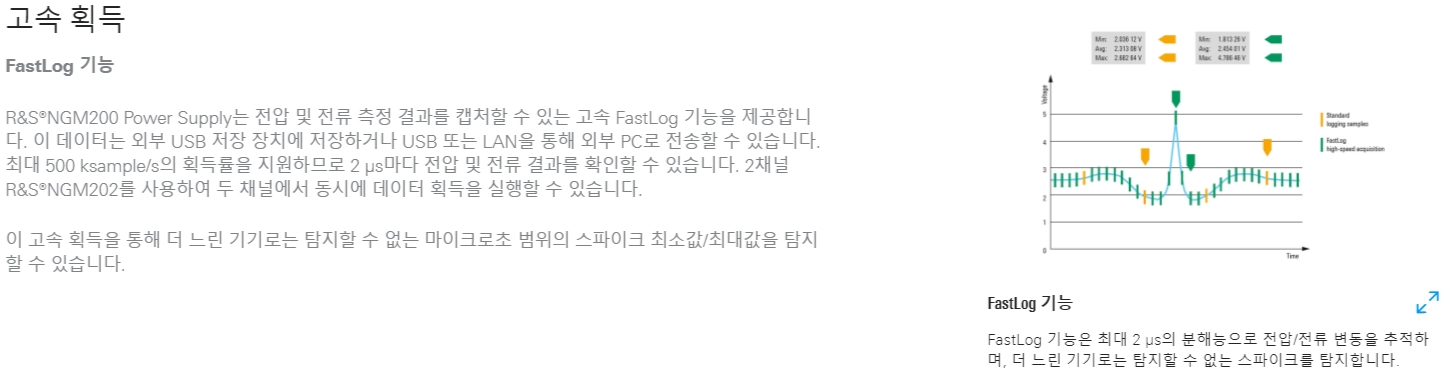

 - 500 ksample/s의 고속 데이터 로깅















NGM202 DC파워서플라이 사양



전기 사양
출력 채널 수 1/2
총 출력 최대 60 W/120 W
채널당 최대 출력 60 W
채널당 출력 전압 0 V ~ 20 V
채널당 최대 전류 ≤ 6 V: 6 A
  > 6 V: 3 A
전압 리플 및 노이즈 (20 Hz ~ 20 MHz) <500 µV (RMS)
  < 2 mV (peak-to-peak) (측정)
전류 리플 및 노이즈 (20 Hz ~ 20 MHz) < 1 mA (RMS) (측정)

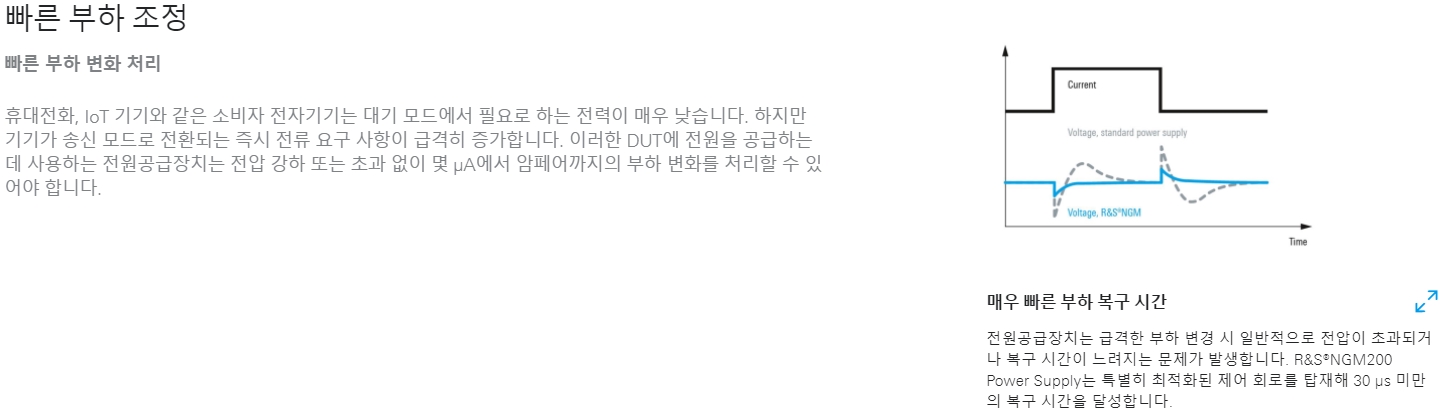

Load recovery 시간*1) <30 µs
프로그래밍 해상도전압1 mV
 전류0,1 mA
출력 측정
Readback 해상도전압20 V 범위: 20 µV, 5 V 범위: 5 µV
 전류10 A 범위: 20 µA, 1 A 범위: 2 µA
 전류100 mA 범위: 200 nA, 10 mA 범위: 20 nA
Readback 정확도 (± (출력의 % + 오프셋))전압20 V 범위: <0.02 % + 2 mV, 5 V 범위: <0.02 % + 500 µV
 전류10 A 범위: <0.05 % + 2.5 mA, 1 A 범위: <0.05 % + 1 mA
 전류100 mA 범위: <0.05 % + 100 µA, 10 mA 범위: <0.05 % + 15 µA
특수 기능

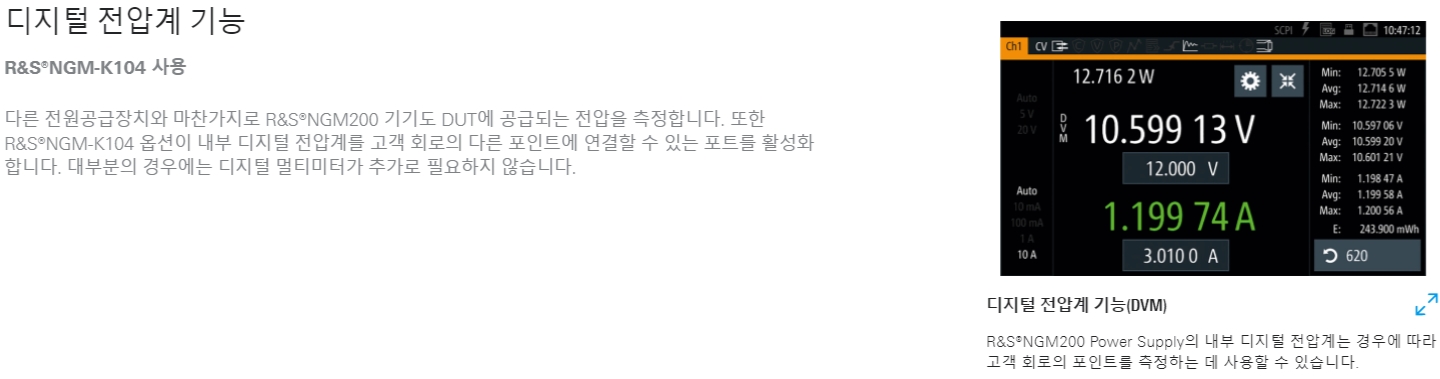

측정 기능 전압, 전류, 출력, 에너지
보호 기능 OVP, OCP, OPP, OTP
FuseLink 기능 ●
가동 시 퓨즈 지연 ●
감지 기능 ●

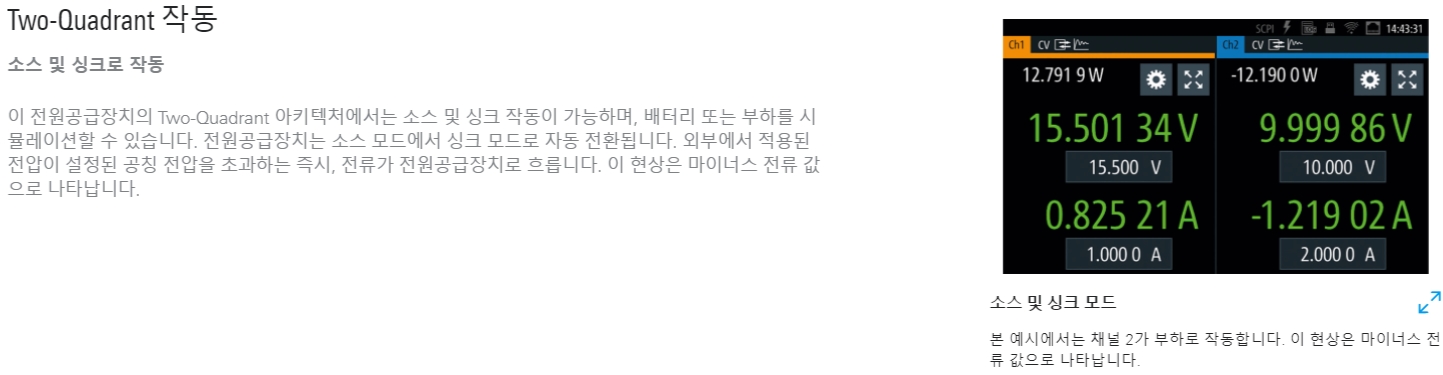

싱크 모드 ●
출력 시퀀싱 ●
트리거 입력/출력 ●
Arbitrary 기능 ● (QuickArb)
아날로그/변조 인터페이스 –
데이터 로깅 ●(표준 및 FastLog)
디스플레이 및 인터페이스
디스플레이 TFT 5" 800 픽셀 x 480 픽셀 WVGA touch

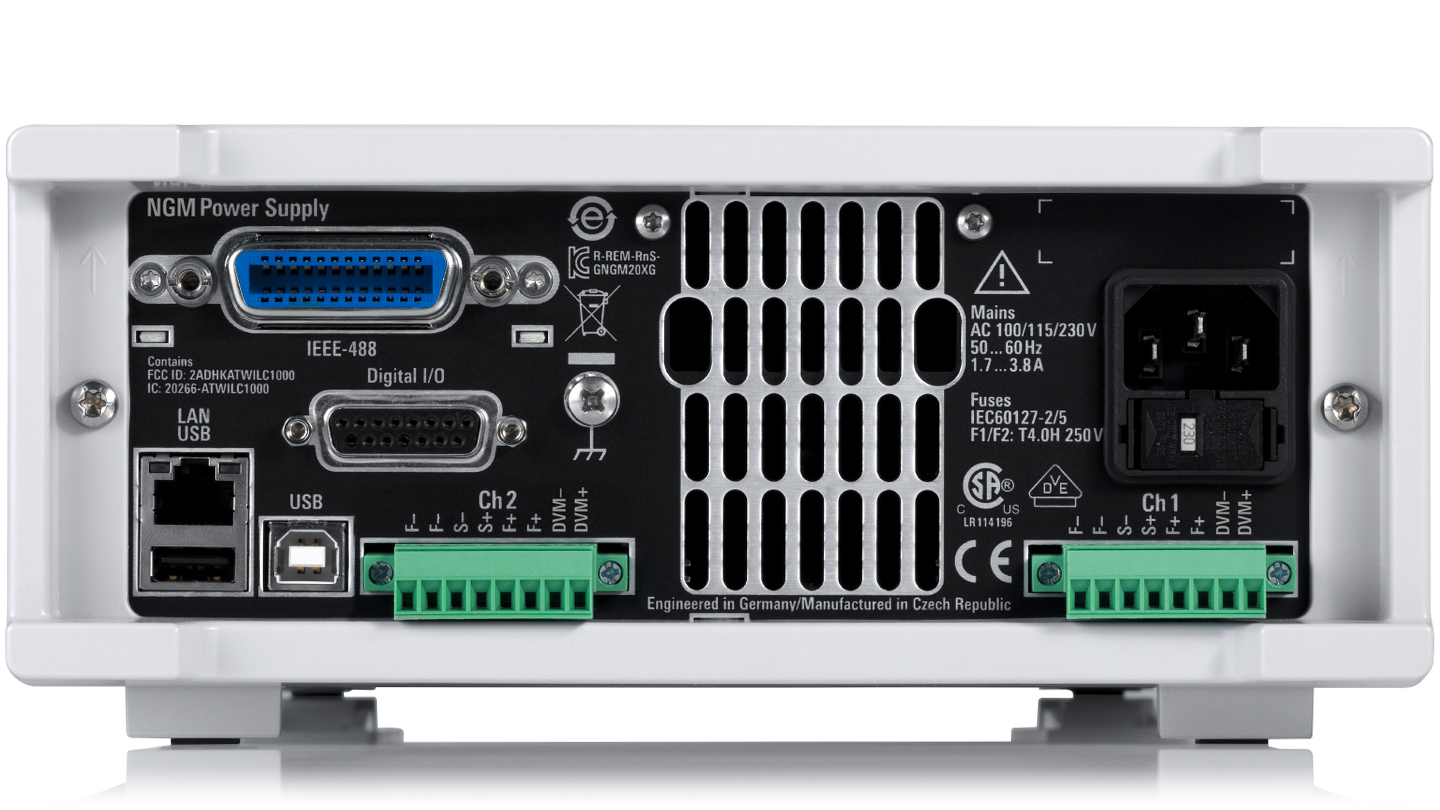

후면 패널 연결 채널당 4라인의 커넥터 블록
원격 제어 인터페이스 표준: USB, LAN

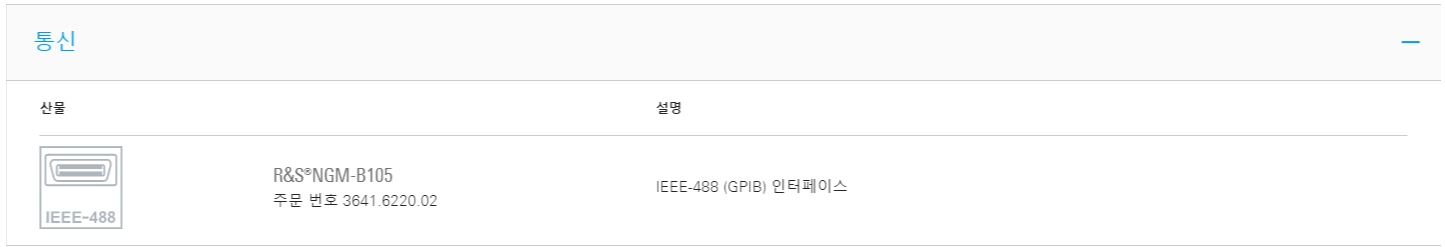

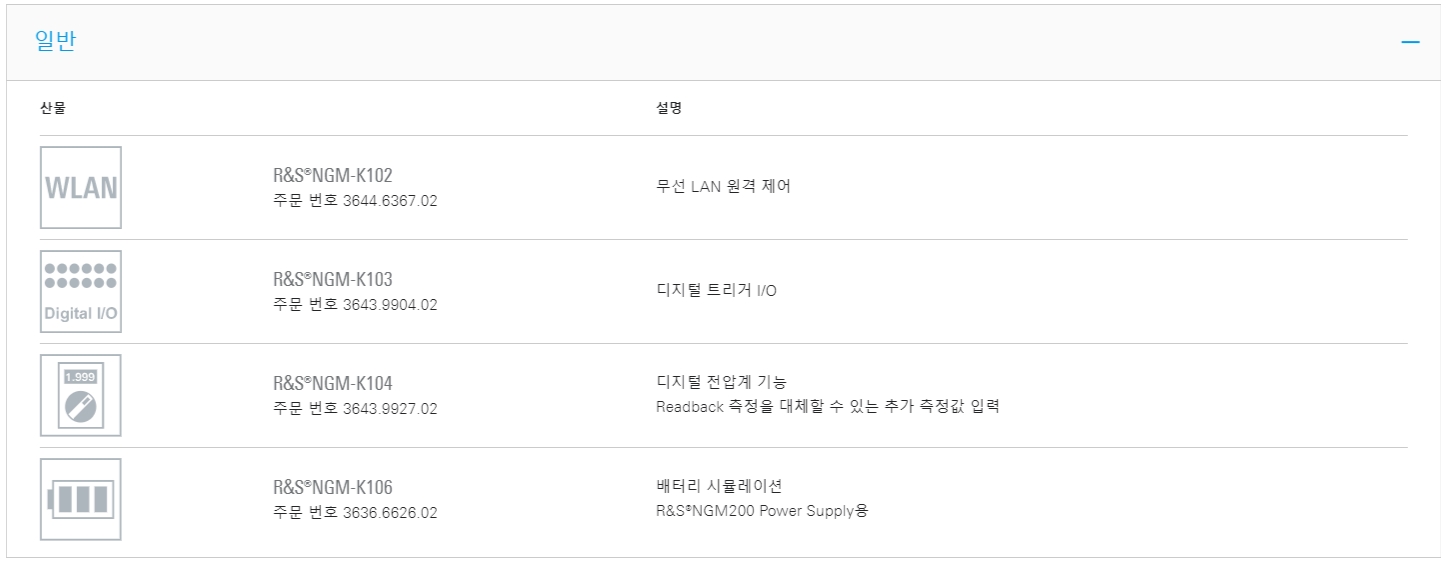

  옵션: 무선 LAN, IEEE-488(GPIB)
일반 데이터
치수(W × H × D) 222 × 97 × 436 mm
무게 7.2 kg/7.4 kg
랙 설치 R&S®HZN96 옵션
*1) 설정 전압의 ± 20mV 대역 내 10% ~ 90% 부하 변경
