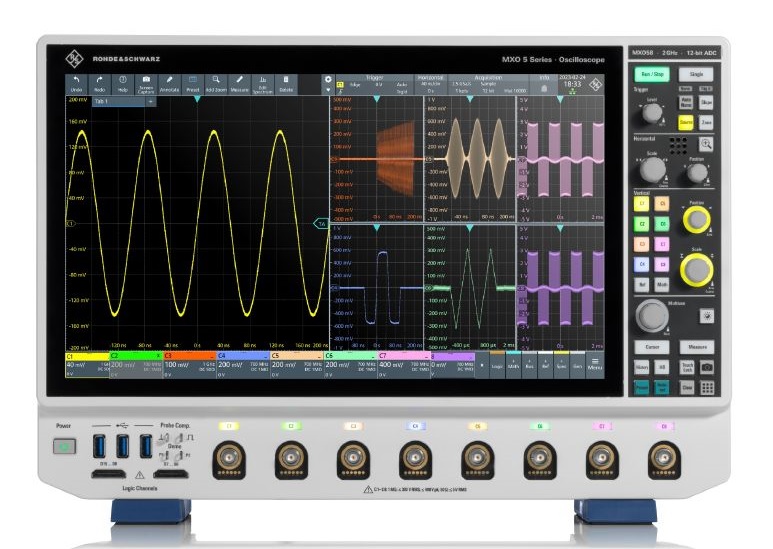

MXO 5 시리즈 오실로스코프

대역폭 350, 500 MHz, 1, 2 GHz
샘플링 속도 5 GSample/s
메모리 크기 500 Mpts
채널 수 4 채널, 8 채널
디스플레 15.6
복잡한 측정 업무까지 완벽하게 수행하는차세대 오실로스코프

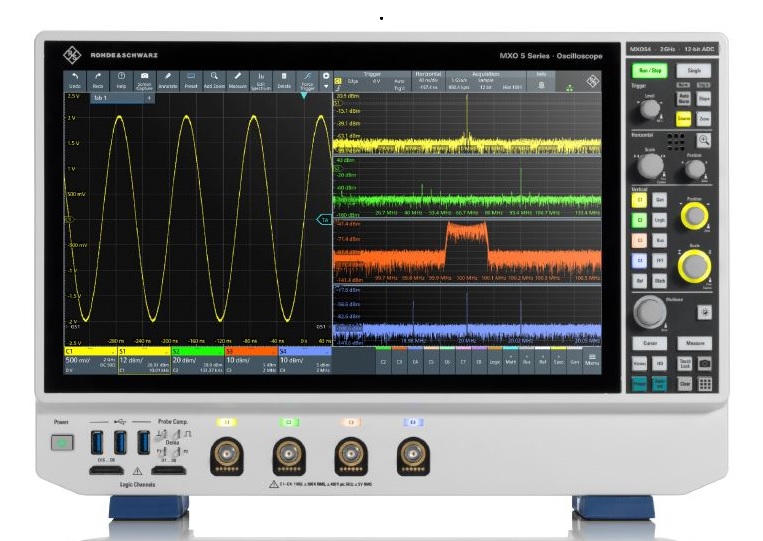

MXO 5시리즈는 전자 시스템의 이해와 테스트 속도를 높여주는 혁신적인 오실로스코프 기술을 제공합니다.




4채널과 8채널을 지원하는 MXO 5시리즈는 더욱 진화된 첨단 기술로 빠르고 정밀한 결과를 제공하는 업계 최고의 사양을 제공합니다. 맞춤형 첨단 기술과 혁신 기능을 탑재한 오실로스코프는 회로 특성을 파악하기 위해 필수적인 측정 장비입니다. MXO 5시리즈는 대형 15.6" Full HD 정전식 터치스크린과 저소음 동작으로 성능을 극대화하고 전력 소비를 최소화합니다.

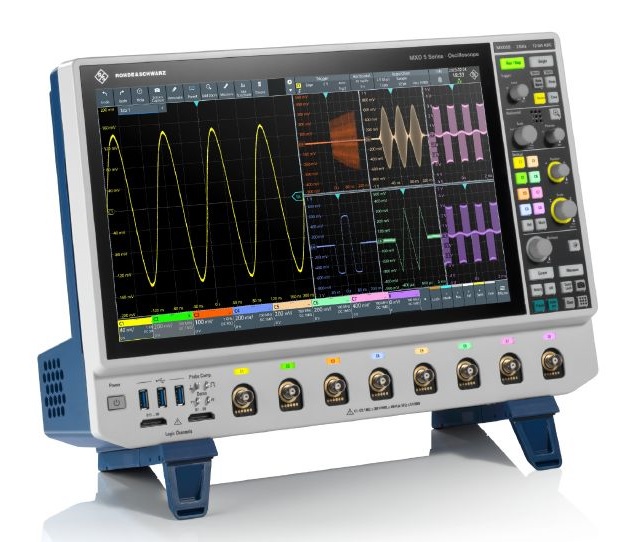

8채널 모델
모    델 대역폭 샘플링 속도 메모리 크기 채널 수 MSO 옵션
MXO58-100 100 MHz 5 GSample/s 500 Mpts 8 채널 16 채널
MXO58-200 200 MHz 5 GSample/s 500 Mpts 8 채널 16 채널
MXO58-350 350 MHz 5 GSample/s 500 Mpts 8 채널 16 채널
MXO58-500 500 MHz 5 GSample/s 500 Mpts 8 채널 16 채널
MXO58-1000 1 GHz 5 GSample/s 500 Mpts 8 채널 16 채널
MXO58-2000 2 GHz 5 GSample/s 500 Mpts 8 채널 16 채널


4채널 모델
모    델 대역폭 샘플링 속도 메모리 크기 채널 수 MSO 옵션
MXO54-350 350 MHz 5 GSample/s 500 Mpts 8 채널 16 채널
MXO54-500 500 MHz 5 GSample/s 500 Mpts 8 채널 16 채널
MXO54-1000 1 GHz 5 GSample/s 500 Mpts 8 채널 16 채널
MXO54-2000 2 GHz 5 GSample/s 500 Mpts 8 채널 16 채널








주요 사항

- 대역폭: 4채널: 350 MHz - 2 GHz | 8채널: 100 MHz - 2 GHz
- 초당 450만 파형 이상의 업데이트 레이트를 지원하는 세계 최고 속도의 오실로스코프
- 최저 노이즈 특성과 최고 수직 분해능 특성을 8채널까지 유지
- 동급 최대 대용량 기본 메모리: 500 Mpoint
- 45,000 FFT/s의 성능과 최대 4개의 스펙트럼을 동시에 획득하는 업계 선도적 성능







더 빠르게 빅 픽처를 그리세요!
… 더욱 빠른 정보 확인



  ■  초당 450만 회 이상의 신호 획득을 달성하는 세계 최초의 8채널 오실로스코프
  ■  복수 채널을 통해 초당 1,800만 개의 파형 획득을 지원하는 세계 최초의 8채널 오실로스코프
  ■  최대 99% 실시간 신호 캡처

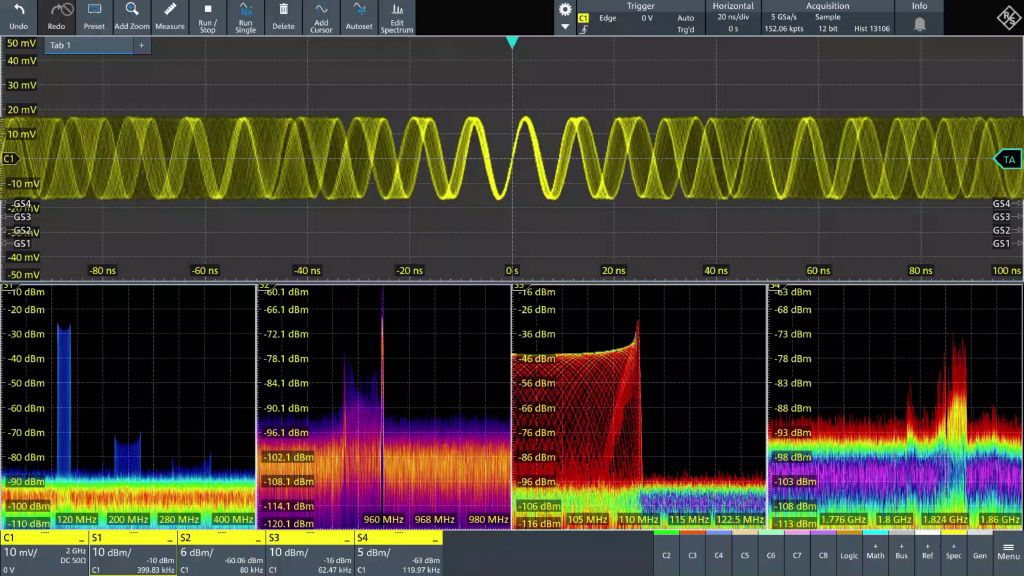

  ■  4 × FFT 스펙트럼 동시 분석

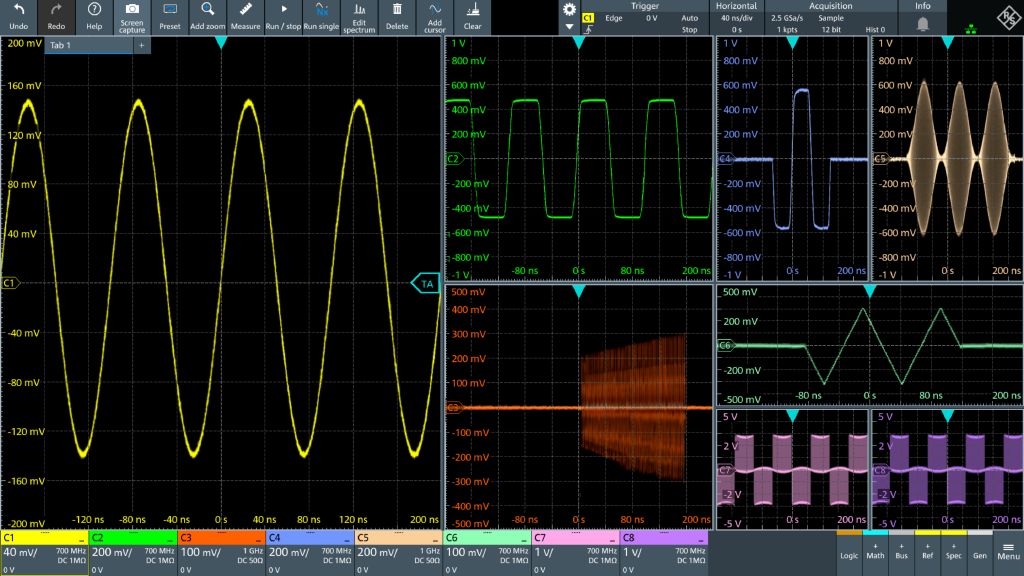

  ■  전체 8채널을 통해 확인 가능한 신호의 모든 디테일








원하는 신호를 정확하게 파악하세요!
… 업계 선도적인 시스템 아키텍처: 18비트 수직 분해능/12비트 ADC



  ■  모든 샘플 레이트에서 성능 저하 없이 높은 수직 분해능을 달성하는 12비트 ADC
  ■  18비트 아키텍처로 동작하는 HD 모드
  ■  2 GHz 최대 대역폭, 1 mV/div에서도 130 μV에 불과한 저노이즈
  ■  5V의 가장 높은 오프셋 범위에서도 500 uV/div까지 조절 가능한 최대 대역폭 수직 스케일링

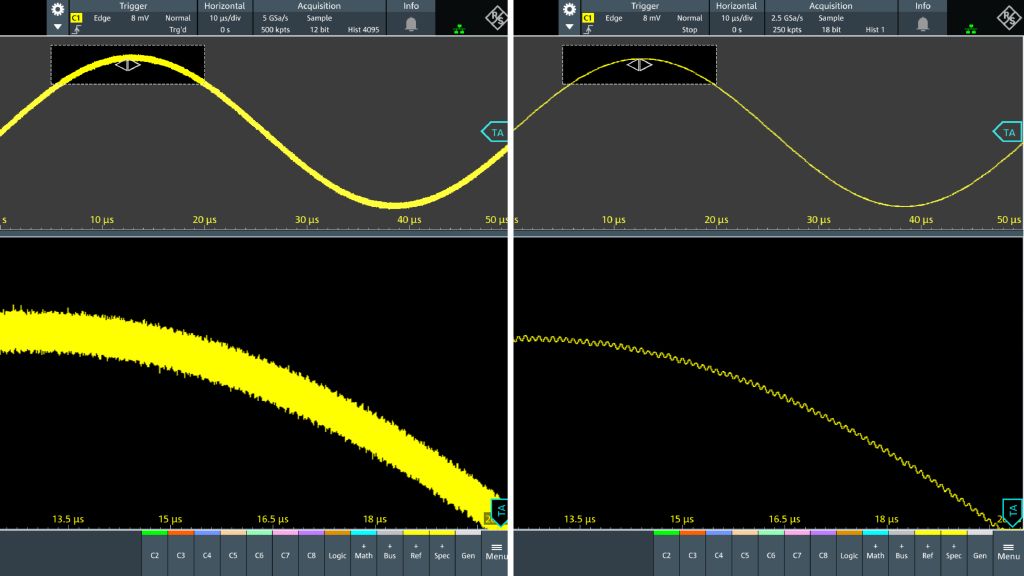

  ■  일반적 수직 분해능(왼쪽)과 18비트 분해능 HD 모드(오른쪽) 비교







더욱 긴 시간 가능한 신호 획득
… 대용량 메모리 제공채널당 500 Mpoint의 업계 최대 대용량 메모리



  ■  10,000 세그먼트의 스탠다드 세그먼트 메모리
  ■  10,000 Acquisition을 저장하는 스탠다드 히스토리 모드
  ■  채널당 1 Gpoint까지 가능한 메모리 확장(선택사항)으로 최대 1백만 세그먼트/메모리 획득 지원
  ■  최대 메모리 사용 시 1초 전체 캡처" title="최대 메모리 사용 시 1초 전체 캡처







모든 디테일에서 트리거
… 고정밀 디지털 트리거 적용

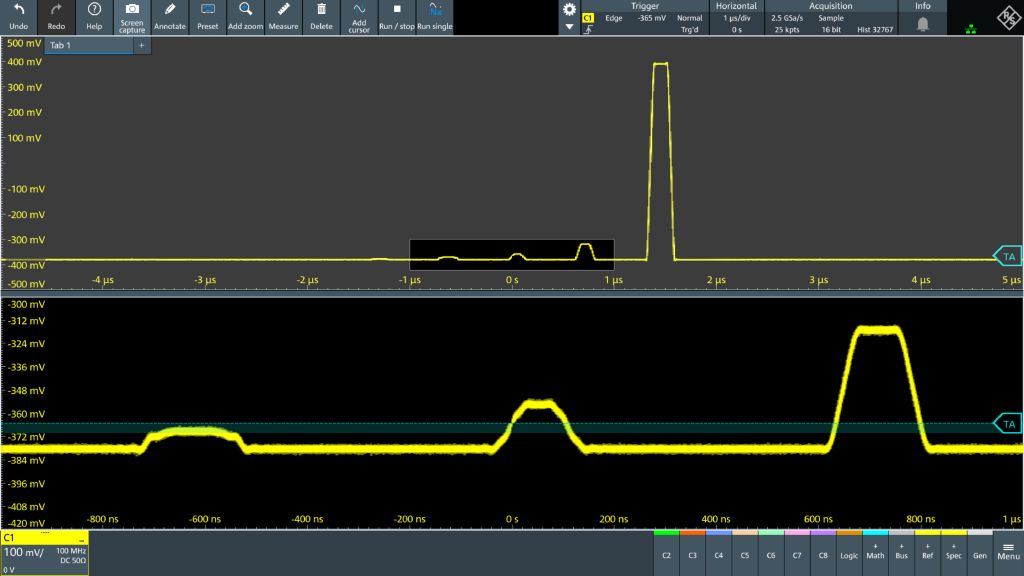

  ■  세계 최초로 최소 0.0001 수직 분할 트리거 감도를 지원하는 8채널 오실로스코프
  ■  세계 최초로 조절 가능 트리거 히스테리시스를 지원하는 8채널 오실로스코프
  ■  세계에서 가장 빠른 21 ns 미만의 트리거 재동작 간격
  ■  1 ps에 불과한 동급 최고의 트리거 지터
  ■  디지털 트리거 및 HD 모드를 이용한 유연한 트리거링







더욱 완벽하게 진화한 오실로스코프
... 더욱 많은 기능 사용



  ■  독립적인 시간 컨트롤러와 주파수 컨트롤러를 통해 4개의 스펙트럼을 지원하는 세계 최초의 8채널 오실로스코프
  ■  45,000 FFT/s를 달성한 세계 최초의 8채널 오실로스코프
  ■  독립적 컨트롤을 이용한 RF 및 타임 도메인 보기
  ■  최고의 스펙트럼 측정 기능을 기본 제공하는 MXO 5
  ■  최대 4 스펙트럼 동시 사용
MXO5 시리즈 오실로스코프 사양

수직 시스템
아날로그 채널   4, 8
디지털 채널(옵션)   16
아날로그 대역폭(–3 dB) R&S®MXO54 (B24x 옵션 사용 시) 350 MHz, 500 MHz, 1 GHz, 2 GHz
  R&S®MXO58 (B28x 옵션 사용 시) 100 MHz, 200, 350 MHz, 500 MHz, 1 GHz, 2 GHz
Rise time 2 GHz 대역폭에서 234 ps
입력 임피던스   50 Ω ± 1.5 %,
1 MΩ ± 1 % || 12 pF (meas.)
입력 감도 50 Ω에서 0.5 mV/div ~ 3 V/div, 전체 아날로그 대역폭에서 지원
  1 MΩ에서 0.5 mV/div ~ 10 V/div,  전체 아날로그 대역폭에서 지원
수직 분해능   HD 모드(High Definition)에서 최대 18비트
DC 게인 정확도 입력 감도 > 5 mV/div ±1 % 전체 스케일
50 Ω에서 오프셋 범위 < 33 mV/div ±(2 V – 입력 감도 × 위치)
  33 mV/div ~ < 120 mV/div ±(7 V – 입력 감도 × 위치)
1 MΩ에서 오프셋 범위 0.5 mV/div ~ < 80 mV/div ±(5 V – 입력 감도 × 위치)
  80 mV/div ~ < 800 mV/div ±50 V
Channel-to-Channel 격리   > 60 dB (1:1000)
Acquisition 시스템
샘플링 레이트 아날로그 채널(실시간) 2채널에서 최대 5 Gsample/s,
4채널에서 최대 2.5 Gsample/s
  아날로그 채널(보정) 최대 5 Tsample/s
  디지털 채널 각 채널에서 최대 5 Gsample/s
Acquisition 메모리 표준: R&S®MXO58, 8채널 기기 8개 액티브 채널(단일 캡처) 사용 시 최대 500 Mpoint
4개 액티브 채널(연속 실행) 사용 시 최대 500 Mpoint
  표준: R&S®MXO54, 4채널 기기: 최대 500 Mpoint(단일 및 연속 실행)
  옵션  R&S®MXO5-B110 메모리 옵션 1 Gpoints 4개 액티브 채널(단일 캡처) 사용 시 최대 1 Gpoint
2개 액티브 채널(연속 실행) 사용 시 최대 1 Gpoint
히스토리 세그먼트 ≤ 1 Mpoint 레코드 길이 1백만 세그먼트
최대 Acquisition Rate   > 4 500 000 waveforms/s
Acquisition 모드   sample, peak detect, average, envelope
Interpolation 모드   linear, sin(x)/x, sample&hold
수평 시스템
Timebase 범위   200 ps/div ~ 10 000 s/div 범위에서 선택 가능
시간축 정확도 배송 후/교정, +23 °C에서 ±0.2 ppm
  교정 주기 내 ±1 ppm
Channel-to-Channel 스큐 아날로그 채널 간 < 100 ps (meas.)
  디지털 채널 간 < 500 ps (meas.)
트리거 시스템
표준 트리거 타입   Edge, glitch, width, runt, window, timeout, interval, slew rate, setup&hold, pattern, state
고급 트리거 모드   A/B/R, serial bus, trigger in, trigger out
트리거 감도   DC부터 기기 대역폭 전체에 걸쳐
0.0001 div 수직 스케일 지원
분석 및 측정
자동 측정   39
커서 측정   4
파형 연산   최대 8가지 math 연산 지원(add, subtract, multiply, divide, absolute value, square, square root, integrate, differentiate, log10, loge, log2, reciprocal, invert, low pass, high pass, rescale (a*x+b))
로직 분석기(MSO) 기능
디지털 입력 채널   16
MSO 대역폭   400 MHz
MSO 샘플링 레이트   치널당 5 Gsamples/s
일반 데이터
크기 W × H × D 445 mm × 314 mm × 153 mm
(17.51 in × 12.36 in × 6.02 in)
무게 옵션 없음, 정상 9.0 kg (19.85 lb)
랙 장착 높이    8 HU
I/O 인터페이스 전면 3 × USB 3.1 Gen 1 포트, A 타입 플러그

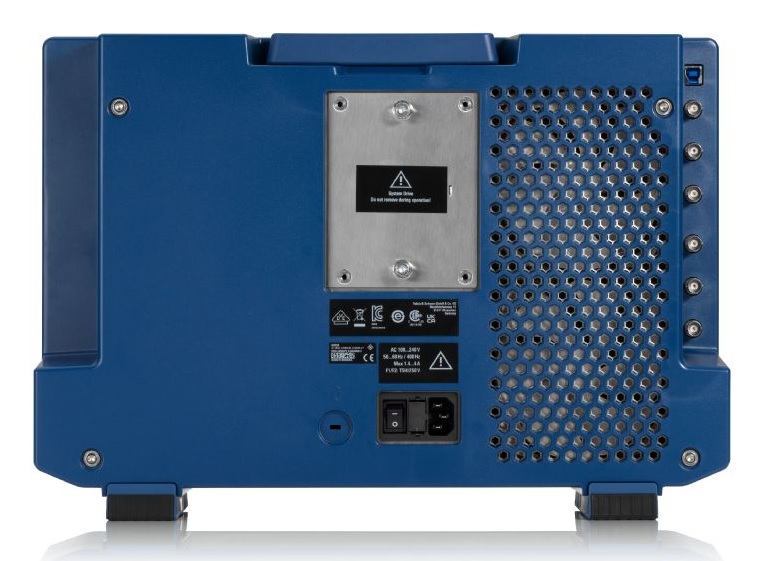

  후면 1 × USB 3.1 Gen 1 포트, B 타입 플러그
  오른쪽 2 × USB 3.1 Gen1 포트, A 타입 플러그
RJ-45 커넥터, 10/100/1000BASE-T 지원
HDMI™ 2.0 및 DisplayPort++ 1.3, 오실로스코프 디스플레이 출력
디스플레이 타입 정전식 터치스크린 방식 15.6" LC TFT
컬러 디스플레이

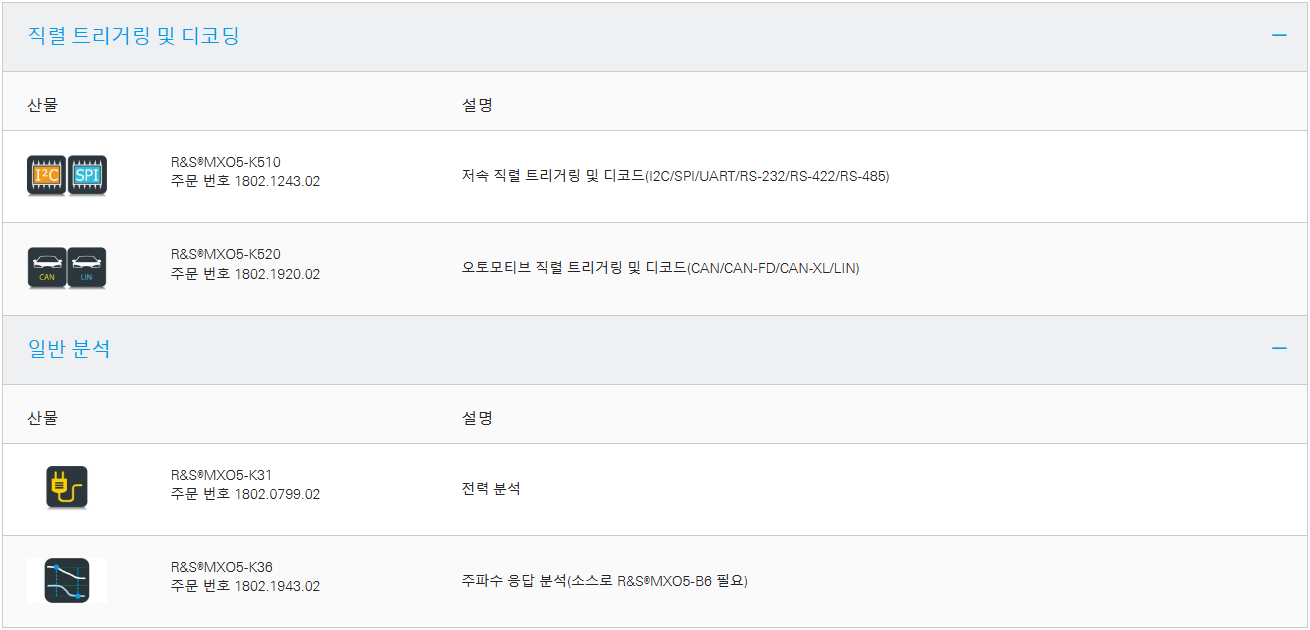

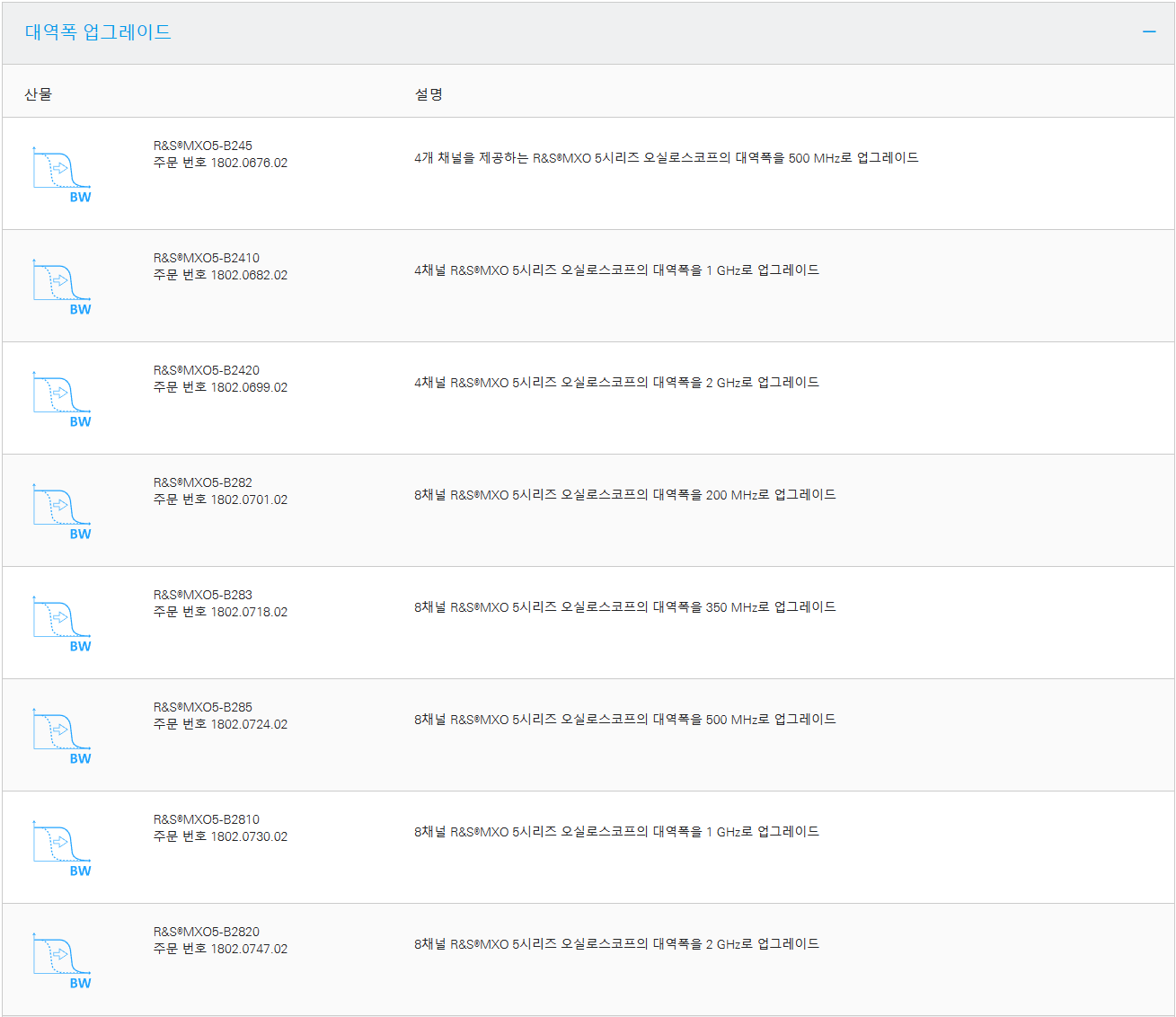

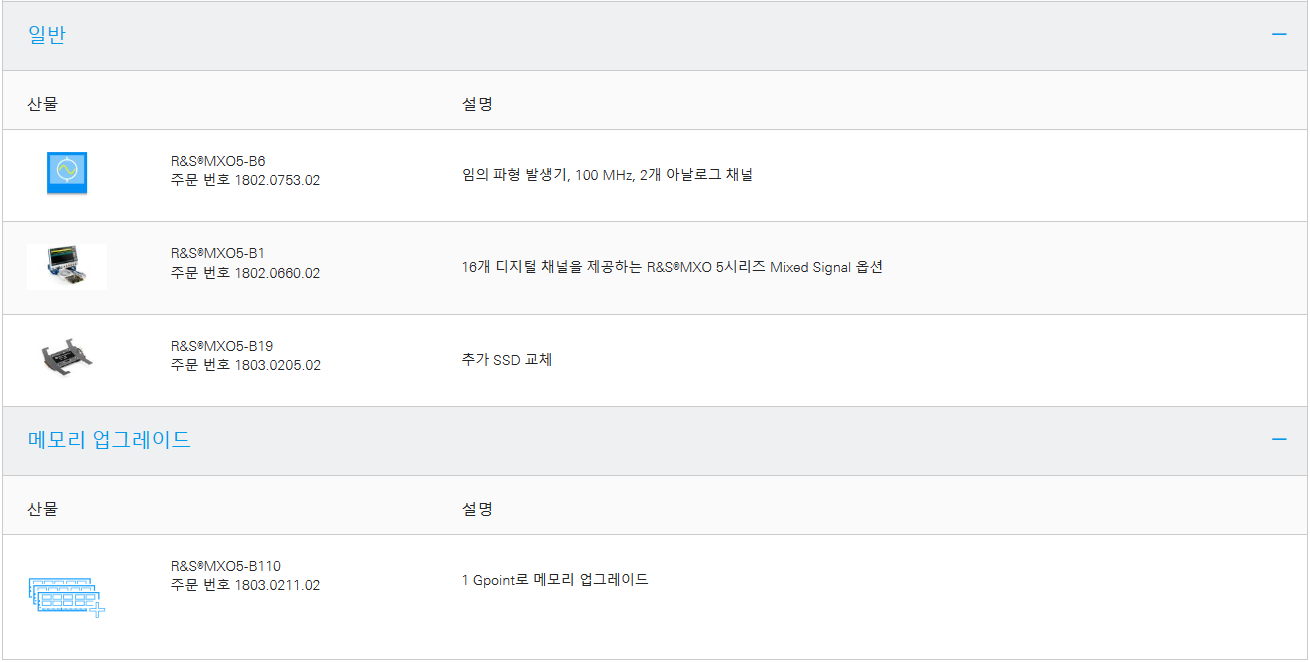

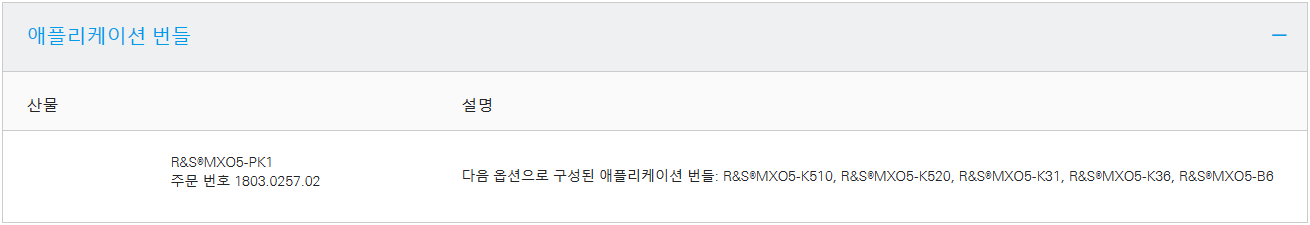

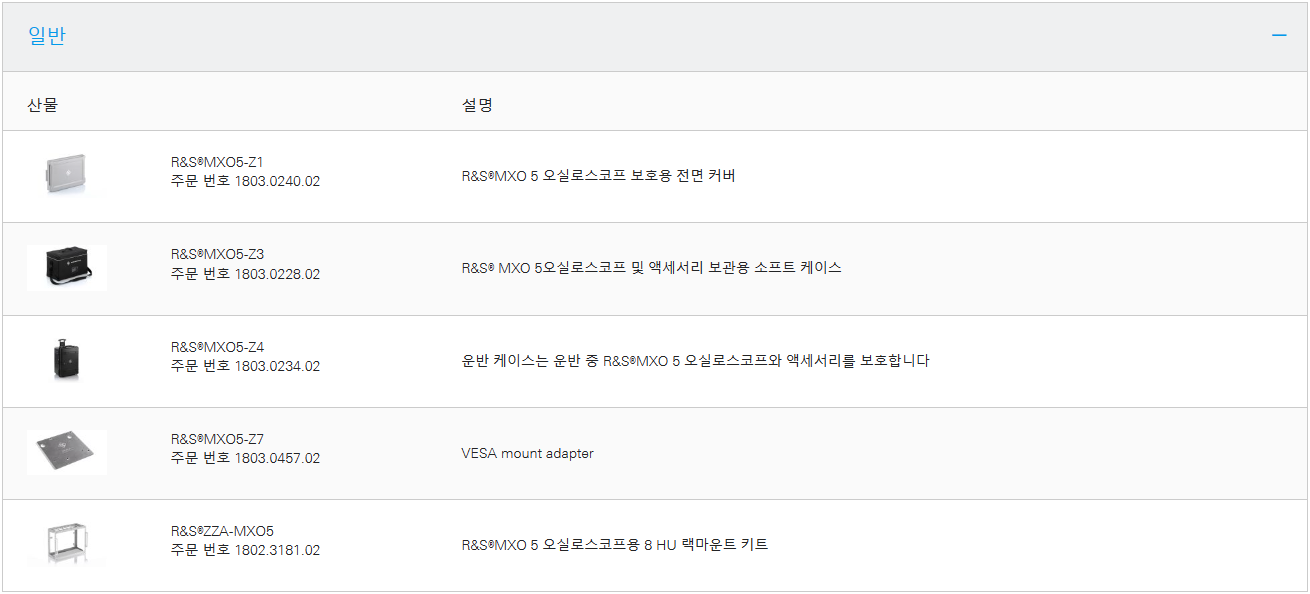

MXO5 시리즈 오실로스코프 사용가능한 옵션사항
