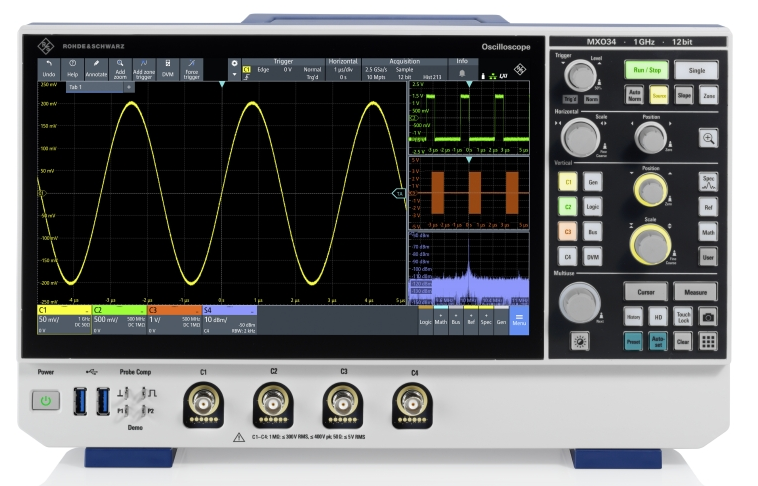

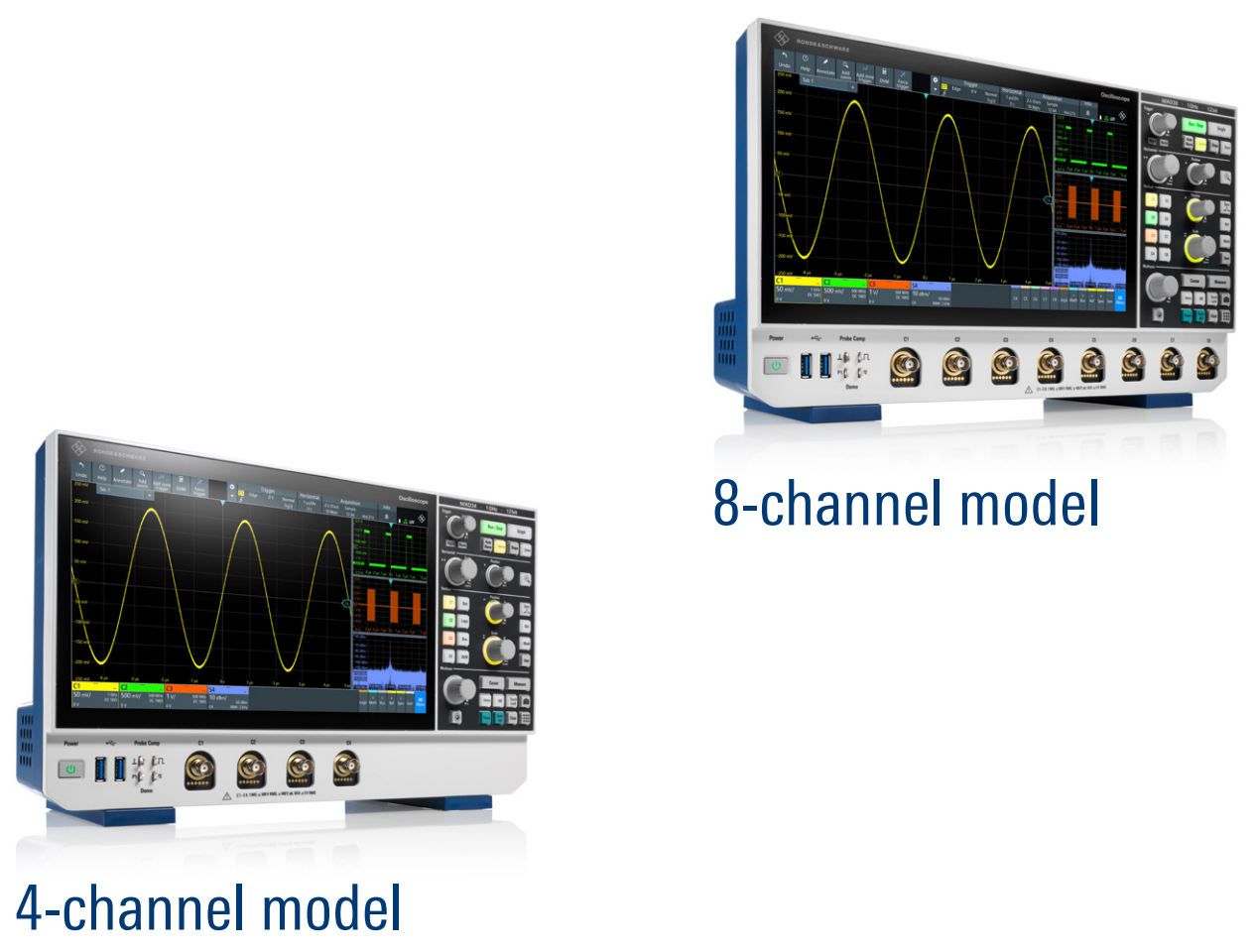

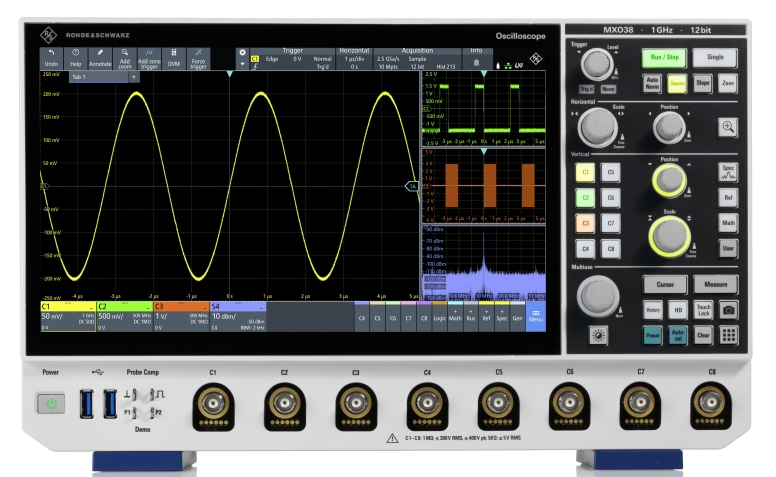

MXO3 시리즈 차세대 오실로스코프

빠르고 정확하고 컴팩트 하다!

더욱 빨라진 신호 처리속도

더  많은  신호  세부  정보와  미묘한  변화를  즉시  확인하세요.

▶  최대  99%  실시간  캡처
▶  하드웨어  가속  기능
▶  업계  최고  속도의  스펙트럼

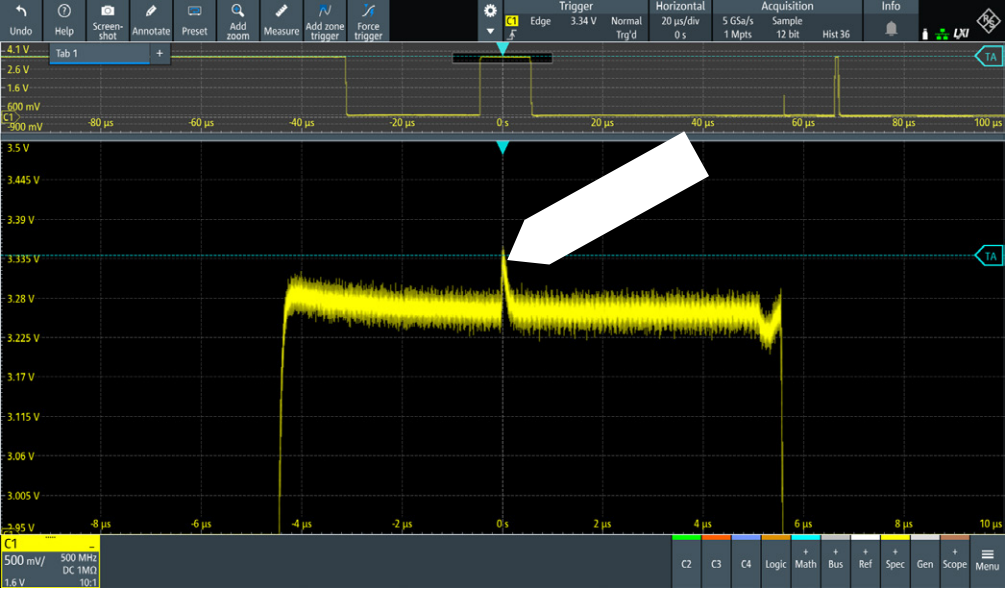

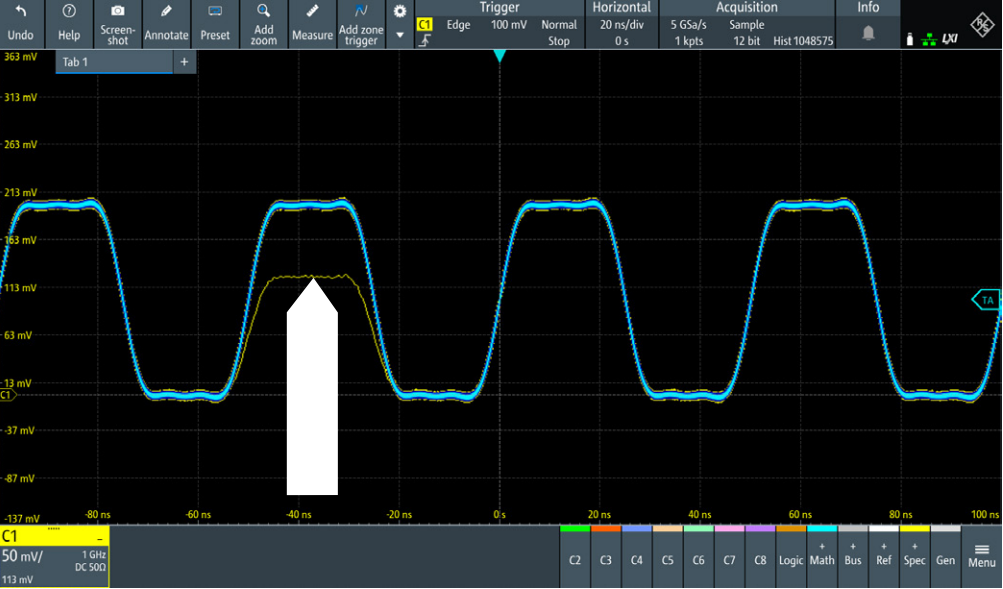

최대  99%  실시간(real-time)  캡처
대부분의  오실로스코프가  실시간  시스템  활동의  2%  미만을  포착하는  반면,  MXO  오실로스코프는  신호
활동의 최대  99%를  포착합니다.  다른  오실로스코프가  놓치는  세부  정보를  즉시  확인할  수  있습니다.



초당  450만  개의  파형을  처리하여  다른 오실로스코프에서는  감지하기  어려운  드문  이벤트와  이상  신호를
빠르게  포착할 수  있습니다.  최소  트리거  재무장  시간은 다른  오실로스코프의  마이크로초에  비해  21 ns에
불과합니다.



하드웨어  가속  모든  것
타사 제품은 소프트웨어로 하는 작업을 MXO 오실로스코프는 하드웨어로 수행합니다.
MXO3에는 하드웨어 가속 기능이 통합되어 있습니다.



 ▶  수학(최대  700000  연산/초)
 ▶  FFT(최대  50000  FFT/초)
 ▶  HD  필터(최대  450만  건/초)  ▶  존  트리거링(최대  60만  건/초)
 ▶  마스크  테스트(최대  400만회/초)
 ▶  XY  모드(최대  2000000  플롯/초)
 ▶  프로토콜  디코딩

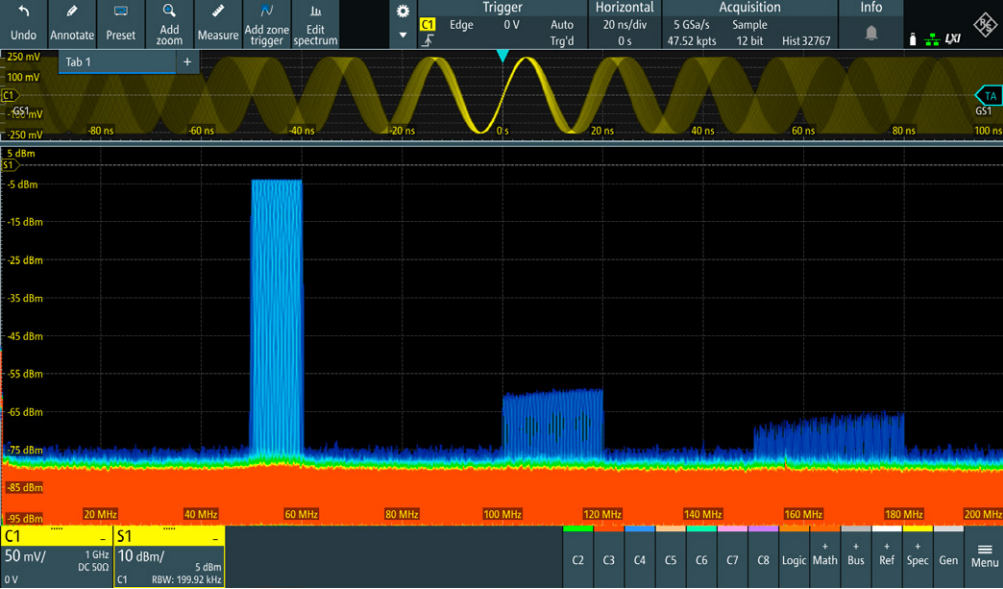

업계  최고  속도의  스펙트럼
MXO  3는  하드웨어에서  FFT를  처리하여  스펙트럼  디스플레이를  생성합니다.  다른  오실로스코프에서는
볼  수  없는  동적 신호  변화를  포함하여  주파수  영역의  세부  정보를  확인할  수  있습니다.



로데슈바르즈  오실로스코프에서만  제공하는  기능인  프리런  트리거  모드를  사용하여  초당  50,000  FFT의  최고
속도 스펙트럼  성능을  보장합니다.




정밀한
아무것도  당신을  지나치지  못하게  하세요.

   ▶  낮은  노이즈와  더  높은  수직  해상도
   ▶  HD  모드로  신호를  더  선명하게  보세요
   ▶  업계  최대  오프셋으로  더  높은  SNR  제공


낮은  노이즈와  더  높은  수직  해상도
더  큰  신호가  있는  상황에서  작은  신호  변화를  확인하세요.

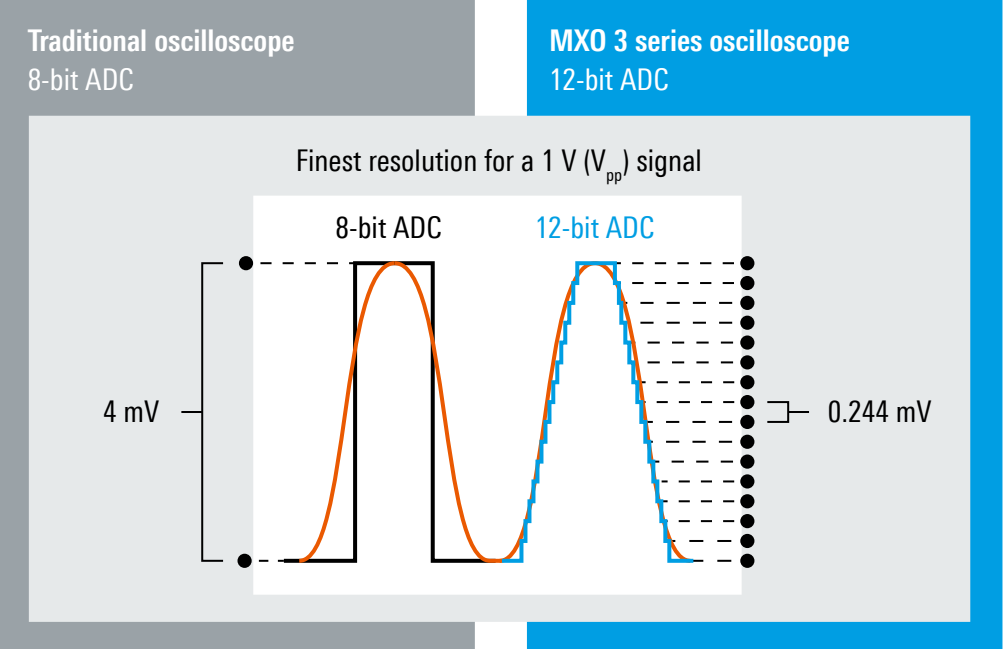

   ▶  하드웨어의  12비트  수직  분해능으로  8비트  오실로스코프보다  16배  더  높은  분해능을  얻으세요.
   ▶  낮은  잡음:  100MHz  대역폭에서  1mV/div에서  1MΩ  및  50Ω  경로에서  50µV  RMS  미만의  잡음만  있음.

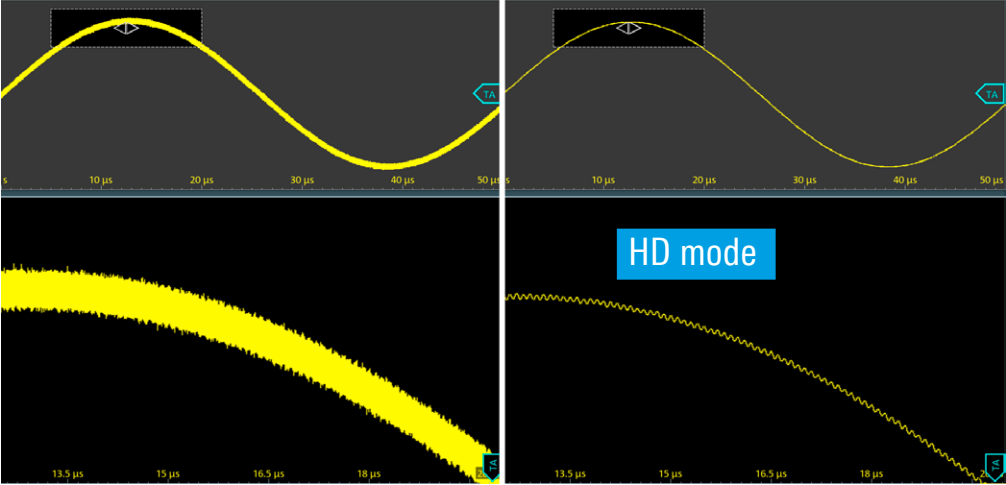

HD  모드로  신호를  더  선명하게  보세요
HD  모드를  사용하면  일반적으로  노이즈에  묻혀  있는  신호  세부  정보를  볼  수  있습니다.  HD  모드는  노이즈  감소와 최대
18비트  수직  분해능.

깊은  수집/획득  메모리
오실로스코프는  메모리가  깊어도  반응성을  유지합니다.

 ▶  업계 동급장비 대비 독보적인 메모리 사양
 ▶  긴 시간을 정확히 샘플 수집 및 캡쳐
 ▶  독립적인  샘플  속도,  레코드  길이  및  타임베이스  설정


업계 동급장비 대비 독보적인 메모리 크기
MXO  3는  채널당  125M  포인트의  메모리를  기본으로  제공하며,  옵션으로  500M  포인트까지  업그레이드할
수  있습니다. 어떤  샘플링  속도에서든  메모리  용량이  클수록  오실로스코프는  더  많은  시간을  확보할  수
있습니다.  특정  과제를  포착하는데  얼마나  많은  시간이  필요할지  예측하기  어려울  수  있으며,  메모리  용량이
큰  것은  훌륭한  보험과  같습니다.



긴 시간을 정확히 샘플 수집 및 캡쳐
대부분의  오실로스코프에서  밀리초  이상  캡처하면  부정확한  캡처가  발생하는  경우가  많습니다.
오실로스코프의  메모리가 부족해지면  샘플링  속도를  줄여  캡처된  신호에  앨리어싱을  발생시키는  방식으로
보상합니다.

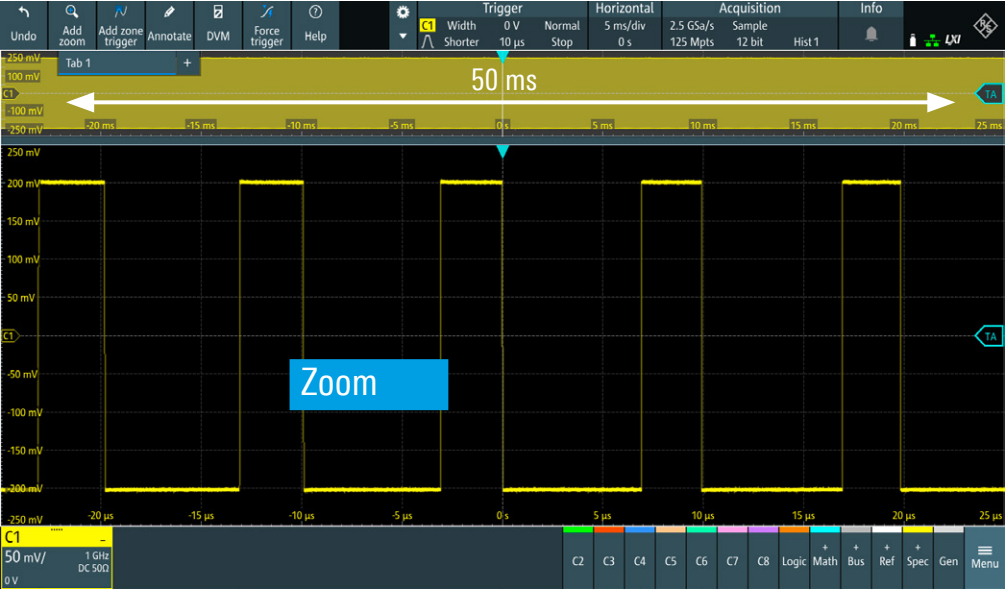

125M  포인트의  MXO  3  메모리를  사용하면  최대  1GHz  대역폭에서  2.5GSample/ s로  50ms의  시간을  아무
문제  없이 캡처할  수  있습니다.  또는  2.5  Gsample/s에서  500  Mpoints로  200ms의  시간을  측정합니다.



독립적인  샘플  속도,  레코드  길이  및  타임베이스  설정
측정에  충분한  샘플  속도를  쉽게  확보할  수  있습니다. 대부분의  오실로스코프는  타임베이스  설정으로  샘플
속도와  메모리를 제한하는  반면,  MXO  오실로스코프는  샘플  속도, 레코드  길이, 타임베이스를  서로  독립적으로
자동  또는  수동으로  제어할  수  있습니다









디지털  트리거
더  높은  트리거  감도,  감소된  지터, 더  넓은  필터링  옵션

  ▶  단일  신호  경로
  ▶  업계에서  가장  정확하고  민감한  트리거
  ▶  조절  가능한  디지털  트리거  필터

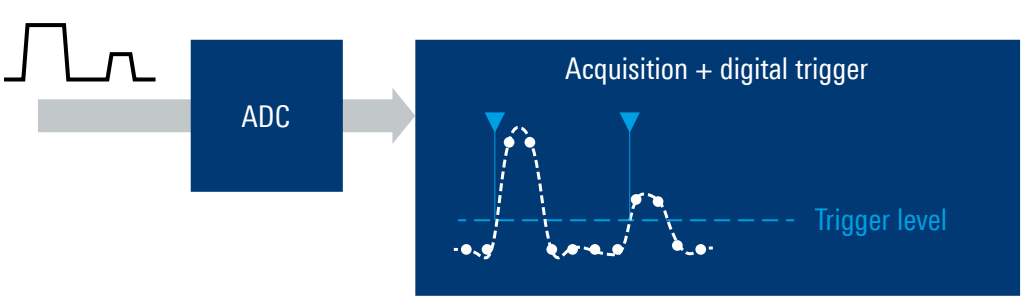

단일  신호  경로
로데슈바르즈가  개척하고  특허를  취득한  디지털  트리거는  측정과  트리 거링에  단일  신호  경로를  사용합니다.



기존의  아날로그  트리거는  측정  경로와  트리거  경로가   분리되어  있어  제약이  있었습니다.  사용자는  실제
트리거  회로  신호를  볼  수  없고,  트리거  레벨이   제한적이며,  노이즈  감소에  한계가  있었습니다.  MXO
디지털  트리거링은  이러한  문제를  해결하여   더욱  빠르고  정밀한  트리거링을  가능하게  합니다.



가장  정확하고  가장  민감한  트리거
최대  0.0001  수직  구간의  트리거  감도로  큰  신호가  존재하는  상황에서  작은  변화도  분리합니다.
ADC  샘플  간  보간  기반  트리거  감지를  통해  모든  아날로그  레벨에서  정밀하게  트리거합니다.



MXO   오실로스코프는  업계  최고  수준인  1ps  미만의  트리거  지터를  제공하여  더욱  정밀한  측정이  가능 합니다.  최소
트리거  재무장  시간은  마이크로초  단위의  재무장  시간을  가진  다른  오실로스코프와   비교하여  21ns에  불과합니다.

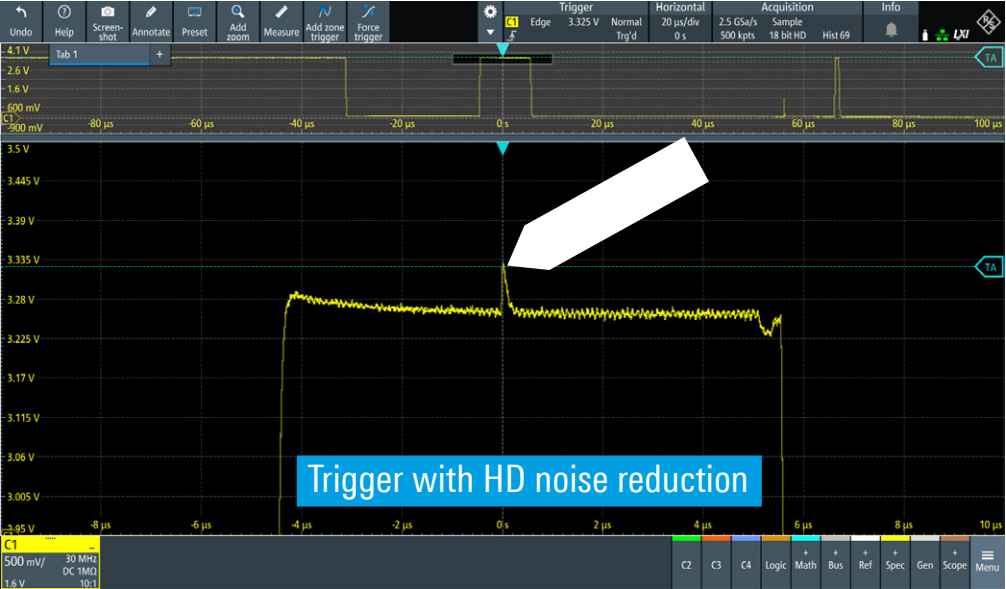

조정  가능한  디지털  트리거  필터
18비트  HD  모드를  사용하여  광대역  노이즈를  억제합니다.  사용자가  신호  경로에만  필터를  적용하고
트리거  경로에는  적용하지  않는  기존  오실로스코프와  달리,  MXO3는  HD  및  대역폭  필터를  적용할  수  있습니다.



트리거링과  측정을  위한  단일  경로가  있으므로,  필터링을  켜거나  끌 때  오실로스코프  트리거에  표시되는
신호를  정확하게  확인할  수  있습니다.
