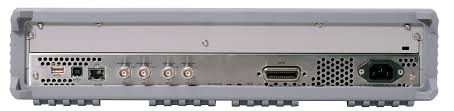

81150A (펄스/패턴 발생기)
| 대역폭 (Pulse) | 1 μHz – 120 MHz |
|---|---|
| 대역폭 (Sine) | 1 μHz – 240 MHz |
| 임의파형 | 14 bit, 2 GSa/s |
| 메모리 | 512 ksample per ch |
| 채널 수 | 2 채널, 1 채널 |
주요 특징 및 사양
- 가변 상승/하강 시간에서 1µ - 120 MHz 펄스 발생
- 1µ - 240 MHz 사인 파형 출력
- 14-비트, 2 GSa/s 임의 파형
- 채널당 512,000개의 샘플이 저장된 임의 파형 딥 메모리
- 선택형 파고율과 26일의 신호 반복 기간을 갖는 노이즈
- 최대 10 MHz의 FM, AM, PW, PWM, FSK 변조 기능
- 1개 또는 2개 채널(커플링 및 언커플링)
- 차동 출력
파형 발생 및 편집
- 33503A BenchLink Waveform Builder Pro 소프트웨어를 사용하면 프로그래밍에 시간을 많이 들이지 않고도 고급 신호 발생 및 편집 기능을 얻을 수 있습니다.
내용
4중 다기능 – 언제 어디서나 최적의 신호 충실도 유지
최상의 신호 발생을 위해 설계
- 고정밀 펄스 발생기는 한계까지 디바이스에 변형력을 가할 수 있도록 왜곡 기능을 제공하는 등 다기능 신호 발생기를 통해 개선
- 임의 비트형 패턴 발생기는 최대 120Mbit/s까지 이상적 패턴과 왜곡된 패턴을 발생
- 펑션 임의 발생기는 신호를 디바이스 요건에 맞게 바꿀 수 있도록 다양한 파형 및 변조 기능을 제공
- 노이즈 발생기는 랜덤 노이즈와 반복 가능한 노이즈라는 두 가지 필수 극한값과 매우 긴 반복율과 하나로 결합하여 간단하게 문제를 식별
임의 비트형 패턴 발생기에 대한 자세한 정보
Keysight 81150A는 다양한 어플리케이션에서 사용
- 통신 및 컴퓨터 버스 표준에서 물리 계층 테스트를 위한 노이즈 소스
- MIPI
- PCI Express 3.0
- Flexray 테스트를 위한 자극
- 클럭 발생
- 시스템 트리거 소스
- 레이다 테스트
- 혼합 신호 디바이스 테스트
- 신호 무결성 테스트
