XG850 시리즈 (DC전원공급기)

파워 670 W - 850 W
전압 6 V - 600 V
전류 1 A - 110 A
사이즈 1U, half rack size
인터페이스 RS-232, GPIB(옵션), LAN(옵션)
카달로그

제품 개요

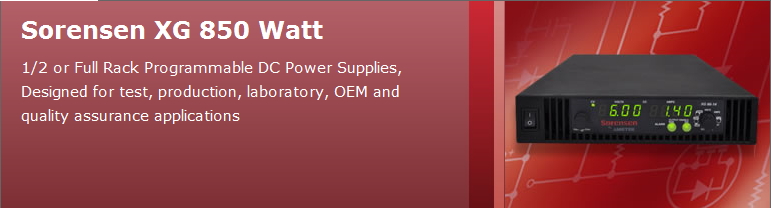

 Sorensen XG Series는 850W, 1U 하프 랙 DC 전원 공급 장치입니다. XG 시리즈는 강력하고 프로그램 가능한 DC 전원 시스템의 새로운 표준입니다. 테스트, 생산, 실험실, OEM 및 품질 보증 애플리케이션을 위해 설계된 XG 시리즈는 정확성과 효율성을 보장하는 다양한 기능을 제공합니다. 깨끗하고 안정적인 전원을 처리 할 수 ​​있으며 다양한 개발, 테스트 및 시스템 요구 사항을 위해 안정적이고 가변적 인 출력 전압 및 전류를 제공합니다.



​

기능 및 장점

최고 전력 밀도
 Sorensen XG Series는 850W, 1U 하프 랙 DC 전원 공급 장치입니다. XG 시리즈는 강력하고 프로그램 가능한 DC 전원 시스템의 새로운 표준입니다. 테스트, 생산, 실험실, OEM 및 품질 보증 애플리케이션을 위해 설계된 XG 시리즈는 정확성과 효율성을 보장하는 다양한 기능을 제공합니다. 깨끗하고 안정적인 전원을 처리 할 수 ​​있으며 다양한 개발, 테스트 및 시스템 요구 사항을 위해 안정적이고 가변적 인 출력 전압 및 전류를 제공합니다.

​


포괄적 인 디지털 및 아날로그 인터페이스 옵션
 XG 시리즈에는 USB 2.0, RS-232, RS-485, 절연 및 비 절연 아날로그 인터페이스가 표준으로 제공되어 PC 또는 기타 네트워크 장치에 연결하기위한 포괄적 인 옵션 세트를 제공합니다. 이 디자인은 광범위한 설치 구성을 수용 할 수있는 편리함을 제공합니다. 이더넷 및 GPIB 인터페이스는 옵션으로 제공됩니다.

​


확장 가능한 다중 장치 설계
 XG 시리즈 전원 공급 장치를 병렬 또는 직렬로 연결하여 애플리케이션에 더 큰 전류 또는 전압 출력을 생성 할 수 있습니다. 이러한 확장 성을 통해 기존 요구 사항을 정확히 충족하는 XG 시리즈를 사용하여 랙 마운트 시스템을 구축 할 수 있으며 향후 확장이 가능합니다.

​


다중 채널 지원
 RS-485 버스를 통해 최대 30 개의 XG 시리즈를 쉽게 연결하여 원격 프로그래밍의 유연성을 극대화 할 수 있습니다. 따라서 각 장치에 GPIB 카드를 요구하는 비용과 복잡성이 제거됩니다. 연결되면 단일 LAN, USB 2.0, GPIB, RS-232 또는 RS-485 인터페이스를 통해 여러 전원 공급 장치를 제어 할 수 있습니다. 이를 통해 애플리케이션에 필요한 각 XG 시리즈를 중앙에서 효율적으로 관리 할 수 ​​있습니다.

​

​

간단한 전면 패널 컨트롤
 XG 시리즈에는 고유 한 푸시 버튼 인코더와 기능 선택기 다이얼이 장착되어있어 간단하고 깔끔한 전면 패널을 제공합니다. 이 두 컨트롤을 사용하여 전압과 전류를 빠르고 쉽게 설정할 수 있습니다. 안전한 원격 작동을 위해 전면 패널 액세스를 잠글 수 있습니다. 이 간소화 된 전면 패널 레이아웃은 XG 시리즈를 빠르고 직관적으로 설정하고 작동시킵니다.

​

​

높은 신뢰성
 장기적인 문제없는 성능을 보장하기 위해 XG 시리즈는 신뢰성을 염두에두고 설계되었습니다. 소프트 스위칭 기술은 전원 구성 요소의 조기 고장을 일으킬 수있는 기존의 하드 스위칭 전원 공급 장치에서 발견되는 고전압 과도 현상을 제거하여 MTBF (평균 평균 고장 간격)를 보장합니다. AMETEK 엔지니어는 HALT (Highly Accelerated Life Testing)를 사용하여 설계 단계에서 XG 시리즈를 엄격하게 테스트했습니다. 이 엄격한 테스트 절차는 강력한 열 및 진동 기술을 결합하여 정격 사양을 초과하는 제품에 스트레스를줍니다. HALT 테스트를 통해 엔지니어는 개발주기 초기에 설계 문제를 발견하고 수정할 수 있습니다. XG 시리즈는 설계 및 포괄적 인 테스트에주의를 기울여 AMETEK와 고객 모두의 신뢰성과 품질 표준을 능가합니다.

​



  • Specifications +


    Sorensen XG 850 Watt Specifications
    Output Ratings
    Model Output Voltage 1 Output Current 2, 9 Output Power 3
    XG 6-110 6 V 110 A 670 W
    XG 8-100 8 V 100 A 810 W
    XG 12-70 12 V 70 A 850 W
    XG 20-42 20 V 42 A 850 W
    XG 33-25 33 V 25 A 835 W
    XG 40-21 40 V 21 A 850 W
    XG 60-14 60 V 14 A 850 W
    XG 80-10.5 80 V 10.5 A 850 W
    XG 100-8.5 100 V 8.5 A 860 W
    XG 150-5.6 150 V 5.6 A 850 W
    XG 300-2.8 300 V 2.8 A 850 W
    XG 600-1.4 600 V 1.4 A 850 W
    Line Regulation
    Model Voltage (0.005% of rated
    output voltage +2 mV) 4    		 Current (0.01% of rated
    output current +1 mA) 5
    XG 6-110 2.3 mV 13 mA
    XG 8-100 2.4 mV 12 mA
    XG 12-70 2.6 mV 9 mA
    XG 20-42 3.0 mV 6.2 mA
    XG 33-25 3.7 mV 4.5 mA
    XG 40-21 4 mV 4.1 mA
    XG 60-14 5 mV 3.4 mA
    XG 80-10.5 6 mV 3.1 mA
    XG 100-8.5 7 mV 2.9 mA
    XG 150-5.6 9.5 mV 2.6 mA
    XG 300-2.8 17 mV 2.3 mA
    XG 600-1.4 32 mV 2.1 mA
    Load Regulation
    Model Voltage (0.005% of rated
    output voltage + 2 mV) 6    		 Current (0.02% of rated
    output current +4 mA) 7
    XG 6-110 2.3 mV 27 mA
    XG 8-100 2.4 mV 25 mA
    XG 12-70 2.6 mV 19 mA
    XG 20-42 3.0 mV 13.4 mA
    XG 33-25 3.7 mV 10 mA
    XG 40-21 4 mV 9.2 mA
    XG 60-14 5 mV 7.8 mA
    XG 80-10.5 6 mV 7.1 mA
    XG 100-8.5 7 mV 6.7 mA
    XG 150-5.6 9.5 mV 6.1 mA
    XG 300-2.8 17 mV 5.6 mA
    XG 600-1.4 32 mV 5.3 mA
    Output Ratings
    Model Output Ripple (rms, 300 kHz) Output Noise
    (p-p, 20 MHz)
    Voltage Current 8 Voltage
    XG 6-110 8 mV 200 mA 50 mV
    XG 8-100 8 mV 180 mA 50 mV
    XG 12-70 8 mV 120 mA 50 mV
    XG 20-42 8 mV 75 mA 50 mV
    XG 33-25 8 mV 60 mA 50 mV
    XG 40-21 8 mV 45 mA 50 mV
    XG 60-14 8 mV 35 mA 50 mV
    XG 80-10.5 8 mV 25 mA 80 mV
    XG 100-8.5 8 mV 20 mA 80 mV
    XG 150-5.6 10 mV 16 mA 100 mV
    XG 300-2.8 25 mV 10 mA 150 mV
    XG 600-1.4 50 mV 6 mA 250 mV

    1. Maximum output voltage is guaranteed to be ≤ 0.2% of the rated voltage at zero output setting, using the front panel or digital remote programming modes.
    2. Maximum output current is guaranteed to be ≤ 0.4% of the rated current at zero output setting, using the front panel or digital remote programming modes, and when measured with rated load resistance.
    3. Total output power is also based on AUX1 Output Voltage (5 V) and AUX1 Output Current (0.5 A) and AUX2 Output Voltage (15 V) and AUX2 Output Current (0.5 A).
    4. From 85–132 Vac or 170–265 Vac, constant load.
    5. From 85–132 Vac or 170–265 Vac, constant load.
    6. From no load to full load, constant input voltage.
    7. For load voltage change, equal to the unit voltage rating, constant input voltage.
    8. For 6 V models the current ripple is measured at 2–6 V output voltage and full output current. For all other models, the current ripple is measured at 10–100% output voltage and full output current.

    Note: All specifications are subject to change.
    Output Ratings
    Model Maximum Recommended Remote Sense Line Drop Compensation per Line 10 Up-prog. Response Time, 0~Vmax 11 Efficiency (100/200 VAC input) 12
    XG 6-110 1 V 60 ms 75/77%
    XG 8-100 1 V 60 ms 77/80%
    XG 12-70 1 V 60 ms 79.5/82.5%
    XG 20-42 1.5 V 60 ms 82/85%
    XG 33-25 2 V 60 ms 83/86%
    XG 40-21 2 V 60 ms 83/87%
    XG 60-14 3 V 60 ms 83/87%
    XG 80-10.5 5 V 100 ms 83/87%
    XG 100-8.5 5 V 100 ms 83/87%
    XG 150-5.6 5 V 100 ms 83/87%
    XG 300-2.8 5 V 150 ms 83/87%
    XG 600-1.4 5 V 250 ms 83/87%
    Output Ratings
    Model Down-prog. Response Time: Full Load Down-prog. Response Time: No Load Over-Voltage Trip Point
    XG 6-110 50 ms 300 ms 0.5–7.5 V
    XG 8-100 50 ms 400 ms 0.5–10 V
    XG 12-70 50 ms 500 ms 1–15 V
    XG 20-42 50 ms 600 ms 1–24 V
    XG 33-25 50 ms 700 ms 2–39 V
    XG 40-21 50 ms 800 ms 2–44 V
    XG 60-14 50 ms 900 ms 3–66 V
    XG 80-10.5 80 ms 1000 ms 3–95 V
    XG 100-8.5 100 ms 1200 ms 3–125 V
    XG 150-5.6 150 ms 1800 ms 3–180 V
    XG 300-2.8 150 ms 2200 ms 5–330 V
    XG 600-1.4 250 ms 3500 ms 5–660 V
    Regulatory Approvals
    Safety
    		 CSA 22.2 No. 61010-1, 60950-1-07 and UL61010-1, UL60950-1-(2nd Ed).19  Marked with cCSAus, CE for EMC & low voltage directive
    EMC Complies with EN61326-1
    Complies with EN55022, Class B, FCC Part 15B for conducted emissions
    Complies with EN55022, Class A, FCC Part 15A for radiated emissions
    Complies with EN61000-4 series of standards for immunity

    9. When using remote sense, the total of the load voltage load line loss (0.5 V/Line), the maximum available load voltage would be 6–1= 5 V. Note: The unit may operate at higher output voltages than this, but there is no guarantee that the power supply
    will meet perf 10. With rated, resistive load.
    11. At maximum output power.
    12. Double insulation on primary to secondary isolation barriers. Basic insulation primary to protective earth ground.

    Applies to all footnotes: Programming

    Note: All specifications are subject to change.
    Environmental Specifications (Indoor use)
    Operating Temperature Range 32°F to 122°F, 100% load (0°C to 50°C)
    Storage Temperature Range -4°F to 158°F (–20° C to 70°C)
    Operating Humidity Range 30–90% RH (no condensation)
    Storage Humidity Range 10–95% RH (no condensation)
    Operating Altitude Up to 6,500 feet (2,000 m)
    Installation Category II (IEC 1010-1)
    Pollution Degree 2 (IEC 1010-1)
    Output Performance Specifications
    Temperature Coefficient 100 PPM/° C from rated output voltage, after a 30-minute warm-up
    Drift (8 hours) 0.05% of rated output voltage & current over an 8 hour interval with constant line, load & temperature, after a 30-minute warm-up
    Hold-up Time Typical 20 ms at any rated input line.
    Transient Response Time2 Less than 1 ms for 6 V to 60 V models. Less than 2 ms for 80 V to 600 V models
    Meter Accuracy 0.5% ± 1 count
    Aux Output 1 +5V: +0.4V, – 0.5V at 0.4A +15V: +1.2V, – 1.4V at 0.4A
    Isolation 4 1500Vac or 2121Vdc between mains terminals and accessible conductive parts / chassis ground.
    Output to chassis 18 500Vac.

    1. Current: 0.51 A minimum guaranteed, 0.72 A typically available. Overcurrent protection (each output) is automatic, non-latching. When OCP is tripped the aux voltage folds back and will recover to nominal condition
    when the over current condition is removed (typ. <0.2A). To protect external circuits attached to the aux outputs it is recommended that customers use an appropriately rated fuse in series with the aux outputs set point 10-100%
    2. Time for the output voltage to recover within 0.5% at its rated output for a load change 10-90% of rated output current. Output set point 10-100%
    3. For floating chassis ground applications, please contact application engineering for system design assistance.
    4. Double insulation on primary to secondary isolation barriers. Basic insulation primary to protective earth ground.
    Note: All specifications are subject to change.

    • LM600 : Model Number Description



    Output Ratings

    Model Output Voltage Output Current Output Power

    XG 6-110 6 V 110 A 670 W

    XG 8-100 8 V 100 A 810 W

    XG 12-70 12 V 70 A 850 W

    XG 20-42 20 V 42 A 850 W

    XG 33-25 33 V 25 A 835 W

    XG 40-21 40 V 21 A 850 W

    XG 60-14 60 V 14 A 850 W

    XG 80-10.5 80 V 10.5 A 850 W

    XG 100-8.5 100 V 8.5 A 860 W

    XG 150-5.6 150 V 5.6 A 850 W

    XG 300-2.8 300 V 2.8 A 850 W

    XG 600-1.4 600 V 1.4 A 850 W
