AWG-4010 시리즈 파형발생기

주파수 범위	300 MHz
채널 수	8 채널, 4 채널, 2 채널
샘플링 속도	1.2 Gsample/s
출력 전압	12 Vpp into 50Ω load
분해능	14 bit resolution

데이터시트 카달로그

설명 Description
사양 Specification
옵션 Option

진보된 신호발생기를 재 창조할 시간

ARB Rider AWG-4000 시리즈는 펄스 발생기로 사용할 수있는 Active Technologies의 강력한 2, 4 및 8 채널 AFG 및 AWG 세트입니다. 사용하기 쉬운 사용자 인터페이스 덕분에 계측기가 단 몇 초 내에 단일 펄스 또는 이중 펄스를 생성하도록 프로그래밍 할 수 있습니다. AWG-4000 펄스 발생기 시리즈는 최대 1GHz 대역폭, 최대 12Vpp 출력 범위 및 최대 128Msample 메모리 깊이를 제공하므로이 제품군은 자동차, 우주 항공 및 국방, 대형 물리 및 반도체 테스트 애플리케이션에 이상적인 선택입니다.
장치 당 최대 8 개의 아날로그 채널과 최대 32 개의 디지털 라인 (TTL 또는 LVDS 표준)을 통해 혼합 신호 생성 설정을 생성하여 아날로그 및 디지털 자극을 생성 할 수 있습니다.

모델	채널 수	상승/하강 시간	진폭	오프셋	최소 펄스폭
AWG-4012	2	@1Vpp<700ps @5Vpp<900ps	6Vpp into 50 Ohm (std) 12Vpp into 50 Ohm (HV Opt.)	6Vpp (std) 12Vpp (HV Opt.)	2.5 ns
AWG-4014	4	@1Vpp<700ps @5Vpp<900ps	6Vpp into 50 Ohm (std) 12Vpp into 50 Ohm (HV Opt.)	6Vpp (std) 12Vpp (HV Opt.)	2.5 ns
AWG-4018	8	@1Vpp<700ps @5Vpp<900ps	6Vpp into 50 Ohm (std) 12Vpp into 50 Ohm (HV Opt.)	6Vpp (std) 12Vpp (HV Opt.)	2.5 ns
AWG-4022	2	DirectDAC:@0.4Vpp<300ps DirectDAC:@0.8Vpp<400ps DC_AMP:@1Vpp<500ps DC_AMP:@5Vpp<650ps	DIRECTDAC:0.8 Vpp into 50 Ohm DC_AMP:5Vpp into 50 Ohm	DIRECT DAC : ± 0.35V DC_AMP: ± 2.5V	DirectDAC: 1ns DC_AMP: 1ns

주요 사양
AWG 4012
- 1.2GS / s, 14 비트 수직 분해능
- 최소 1.1ns의 에지 시간
- 최대 12Vpp ~ 50Ω의 최대 동적 범위
- 채널당 최대 128 Mpts
- 아날로그 생성과 동기화되는 8 개의 디지털 채널

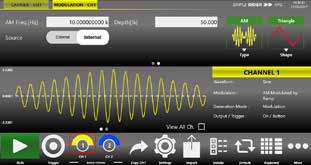

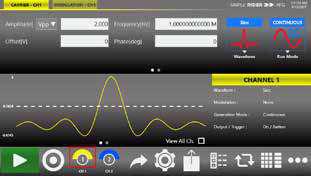

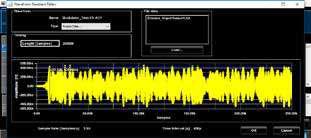

- SW 사용자 인터페이스 : AWG 모드 용 전문가 라이더 및 AFG 모드 용 단순 라이더
- 터치 스크린 디스플레이 및 소프트 키보드
- 듀얼 아날로그 채널 + 32 개의 디지털 채널
- 터치 제스처
- 트리거,보기, 생성 및 동기화
- Simple Rider UI로 손쉬운 파형 및 펄스 생성
- 하나의 계측기에서 AFG 및 DPG 모두

AWG 4022
- 2.5GS / s, 14 비트 수직 해상도
- 350ps까지의 최소 에지 시간
- 최대 5Vpp ~ 50Ω의 최대 동적 범위
- 채널당 최대 64 Mpts
- 아날로그 생성과 동기화되는 16-32 개의 디지털 채널
- 멀티 인스트루먼트 동기화 : 최대 8 개의 아날로그 채널
- SW 사용자 인터페이스 : AWG 모드 용 전문가 라이더 및 AFG 모드 용 단순 라이더
- 터치 스크린 디스플레이 및 소프트 키보드
- 듀얼 아날로그 채널 + 32 개의 디지털 채널
- 터치 제스처
- 트리거,보기, 생성 및 동기화
- Simple Rider UI로 손쉬운 파형 및 펄스 생성
- 하나의 계측기에서 AFG 및 DPG 모두

모델	채널 수	상승/하강 시간	진폭	오프셋	최소 펄스폭
AWG-4012	2	@1Vpp<700ps @5Vpp<900ps	6Vpp into 50 Ohm (std) 12Vpp into 50 Ohm (HV Opt.)	6Vpp (std) 12Vpp (HV Opt.)	2.5 ns
AWG-4014	4	@1Vpp<700ps @5Vpp<900ps	6Vpp into 50 Ohm (std) 12Vpp into 50 Ohm (HV Opt.)	6Vpp (std) 12Vpp (HV Opt.)	2.5 ns
AWG-4018	8	@1Vpp<700ps @5Vpp<900ps	6Vpp into 50 Ohm (std) 12Vpp into 50 Ohm (HV Opt.)	6Vpp (std) 12Vpp (HV Opt.)	2.5 ns
AWG-4022	2	DirectDAC:@0.4Vpp<300ps DirectDAC:@0.8Vpp<400ps DC_AMP:@1Vpp<500ps DC_AMP:@5Vpp<650ps	DIRECTDAC:0.8 Vpp into 50 Ohm DC_AMP:5Vpp into 50 Ohm	DIRECT DAC : ± 0.35V DC_AMP: ± 2.5V	DirectDAC: 1ns DC_AMP: 1ns

모델	채널 수	상승/하강 시간	진폭	오프셋	최소 펄스폭
AWG-4012	2	@1Vpp<700ps @5Vpp<900ps	6Vpp into 50 Ohm (std) 12Vpp into 50 Ohm (HV Opt.)	6Vpp (std) 12Vpp (HV Opt.)	2.5 ns
AWG-4014	4	@1Vpp<700ps @5Vpp<900ps	6Vpp into 50 Ohm (std) 12Vpp into 50 Ohm (HV Opt.)	6Vpp (std) 12Vpp (HV Opt.)	2.5 ns
AWG-4018	8	@1Vpp<700ps @5Vpp<900ps	6Vpp into 50 Ohm (std) 12Vpp into 50 Ohm (HV Opt.)	6Vpp (std) 12Vpp (HV Opt.)	2.5 ns
AWG-4022	2	DirectDAC:@0.4Vpp<300ps DirectDAC:@0.8Vpp<400ps DC_AMP:@1Vpp<500ps DC_AMP:@5Vpp<650ps	DIRECTDAC:0.8 Vpp into 50 Ohm DC_AMP:5Vpp into 50 Ohm	DIRECT DAC : ± 0.35V DC_AMP: ± 2.5V	DirectDAC: 1ns DC_AMP: 1ns
