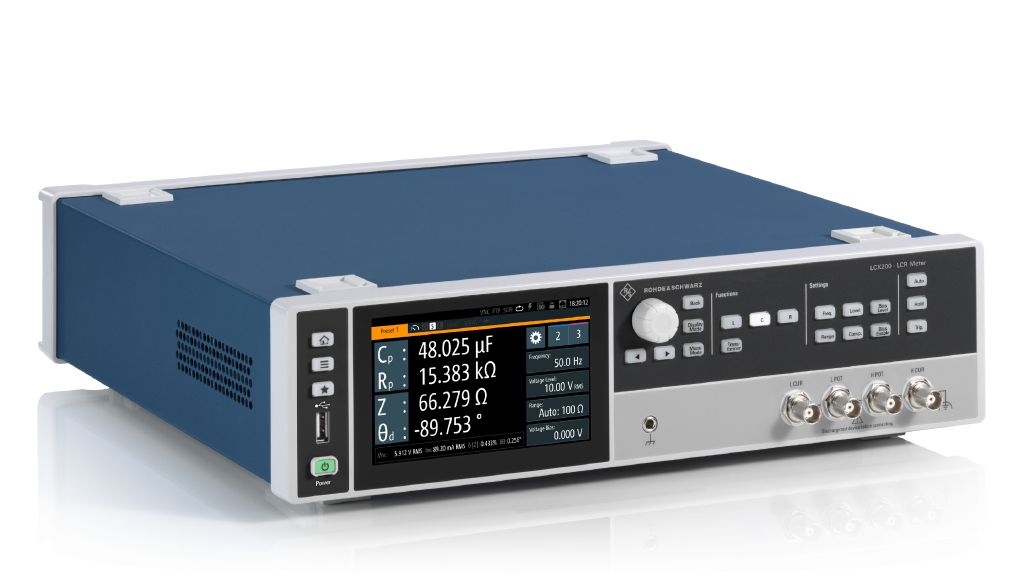

ROHDE SCHWARZ  LCX시리즈  LCR미터

LCX LCR미터는 다목적이며 매우 정확하며 신속하게 측정을 수행합니다. 연구, 개발 및 생산 분야의 까다로운 응용 분야에 이상적입니다. 두 가지 계측기 모델과 다양한 옵션이 최대 10MHz의 테스트 신호 주파수를 사용하는 애플리케이션을 다룹니다. 내부 및 외부 바이어스 기능, 포괄적인 분석 옵션 및 다용도 테스트 픽스처는 가능한 광범위한 응용 프로그램을 확장합니다.



기능	ROHDE SCHWARZ LCX100	ROHDE SCHWARZ LCX200
주파수 범위	4 Hz to 300 kHz	4 Hz to 500 kHz                4 Hz to  1 MHz (OPT. K201)     4 Hz to 10 MHz (OPT. K210)
테스트출력 전압	100 mV to 10 V	< 1 MHz: 100 mV to 10 V, > 1 MHz: 100 mV to 2 V
측정 항목	Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Θd, Θr, B, M, N
DC bias 전압	0 V to +10 V
DC bias 전류	0 mA to 200 mA

LCX100는 4 Hz ~ 300 kHz, LCX200은 4 Hz ~ 500 kHz 주파수범위를 측정하며, 필요시 소프트웨어 옵션을 사용하여 1 MHz 또는 10 MHz까지 확장할 수 있습니다. 모든 기기는 DC 측정도 제공합니다. 최대 10V의 내부 생성 전압이 대부분의 애플리케이션에 적용됩니다. 선택적으로 최대 40V의 바이어스 전압을 외부에서 인가할 수 있습니다. 빠른 로깅 기능은 모든 측정값을 초당 최대 10회까지 기록합니다.




UNIVERSAL LCR METER

측정 기능


◀ 다양한 임피던스 측정 외에도 두 개의 LCX시리즈 LCR 미터는 변압기와 DC전   압의 저항도 측정할 수 있습니다. 디스플레이는 동시에 최대 4개의 측정 항목을   표시할 수 있으며, 측정 기능은 다음 표에서 쌍으로 선택할 수 있습니다.






측정의 그래픽 표현


◀ 고해상도 디스플레이는 그래픽 프레젠테이션에도 사용할 수 있습니다.  이 예는 커패시터의 임피던스 측정을 위한 트레이스를 보여줍니다.   대형 디스플레이는 그래픽에도 사용할 수 있습니다. 최대 4개의 측정 기능을 선택  하여 시간에 따라 플롯할 수 있으며 최소값과 최대값을 추가로 표시할 수 있습  니다.

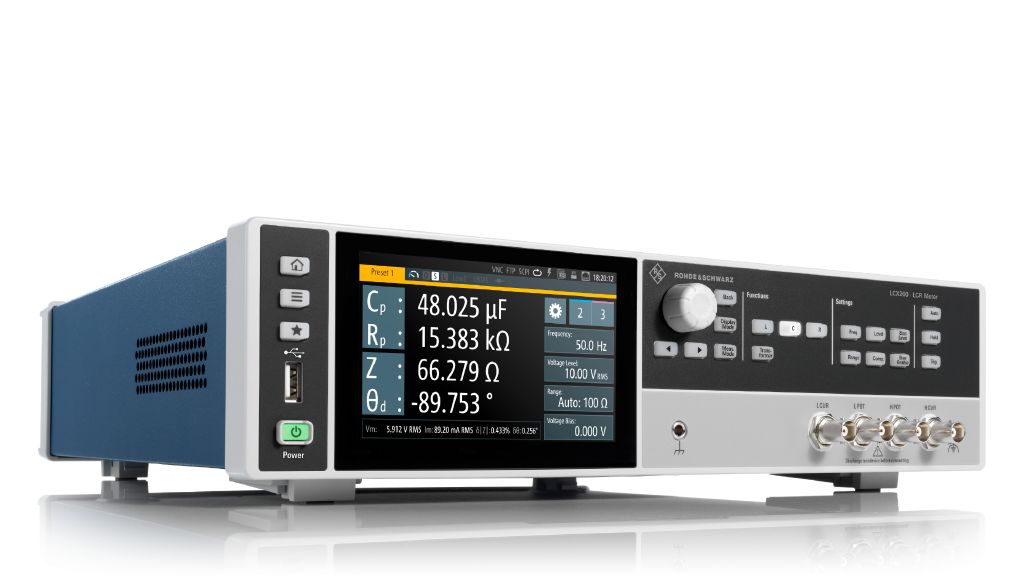

고해상도 터치스크린


▶ 측정값은 최대 5자리 분해능으로 표시됩니다. 한 번에 최대 4개의 측정값을      표시할 수 있습니다.   대용량 터치스크린은 LCX LCR 미터의 중심 작동 요소입니다. 숫자 값을 가볍게  두드리면 원하는 값을 입력할 수 있는 가상 키보드가 표시됩니다. 또는 회전 노브  를 사용하여 전압, 전류 및 주파수를 설정할 수 있습니다. 자주 사용하지 않는  기능은 메뉴를 통해 접근 및 조작할 수 있습니다. 매우 높은 해상도의 디스플레이  는 LCR 미터의 새로운 표준을 설정합니다.  큰 고대비 디스플레이를 통해 멀리서도 모든 측정값을 쉽게 읽을 수 있습니다.  설정 또는 통계와 같은 다양한 추가 정보도 표시할 수 있습니다. 아이콘은 설정된  특수 기능의 상태를 명확하게 보여줍니다.

빠르고 정확하며 다용도

두 LCX 모델 모두 높은 측정 속도, 정확도 및 다양한 측정 기능을 결합합니다. 따라서 개발 중인 표준 측정, 연구의 재료 분석 및 빠른 생산 테스트에 이상적인 기기입니다. 광범위한 측정 범위를 통해 임피던스가 매우 낮거나 높은 애플리케이션도 포함합니다.세 가지 측정 시간을 사용할 수 있습니다.

 ► 빠름 : ≤ 15ms
 ► 중간 : ≤ 100ms
 ► 느림 : ≤ 500ms

임피던스 측정의 기본 정확도는 ±0.05%이고 위상 측정의 경우 ±0.03°입니다.




선택 가능한 주파수 범위

모든 LCX 모델은 DC 조건에서 측정합니다. AC 범위는 이미 4Hz에서 시작됩니다. LCX100의 주파수 상한은 300kHz입니다. 기본 구성에서 LCX200은 최대 주파수 500kHz용으로 설계되었습니다. 그러나 이 주파수 제한은 1MHz 또는 10MHz로 확장될 수 있습니다. 이는 주어진 애플리케이션과 예산에 이상적인 기기를 사용할 수 있음을 의미합니다.

모든 요구 사항에 대한 테스트 신호테스트 신호는 100mV ~ 10V에서 생성될 수 있으며 최대 200mA의 전류를 전달할 수 있습니다. 계측기에는 100Ω 또는 10Ω의 선택 가능한 출력 임피던스가 있습니다. 실제 전류 흐름과 인가 전압은 모니터 기능을 사용하여 측정됩니다.



테스트 신호 및 측정기능은 필요에 따라 요구하는 사양에 맞춰 구성할수   있습니다. ▶ ​

DC 바이어스

많은 응용 분야에서 서로 다른 작동 지점에서 C 및 L 구성 요소를 측정하기 위해 조정 가능한 DC 바이어스가 필요합니다. LCX100 및 LCX200은 최대 10V의 DC 바이어스 전압을 생성합니다. 옵션으로 DC 바이어스 전류(최대 200mA)를 설정할 수도 있습니다. NGA와 같은 표준 DC 전원 공급 장치를 사용하여 후면 패널(LCX-K108 옵션)의 외부 연결에 최대 40V의 DC 바이어스 전압을 인가할 수 있습니다.




데이터 로깅 기능

LCX시리즈 LCR미터는 모든 측정값을 기록하기 위한 빠른 기록 기능을 제공합니다. 데이터는 외부 USB 플래시 드라이브에 저장하거나 USB 또는 LAN을 통해 외부 PC로 전송할 수 있습니다. 최대 10샘플/초의 데이터 속도에서 측정된 값은 100ms마다 사용할 수 있습니다.





고급 분석 기능 (옵션. LCX-K106)

대부분의 경우 LCR 미터는 임피던스 값을 측정하는 데 사용됩니다. 그러나 구성 요소의 유형에 따라 이러한 값은 다른 주파수와 수준에서 더 크거나 더 작습니다. 키코드를 사용하여 활성화되는 LCX-K106 옵션(별도 주문)은 동적 임피던스 측정에 사용할 수 있습니다. 이러한 스위프 측정에서 임피던스 값은 일련의 주파수 값에 대해 결정됩니다. 테스트 신호 또는 바이어스 신호의 전압 또는 전류 값도 스윕 매개변수로 사용할 수 있습니다. 결과는 표와 그래픽으로 표시됩니다.




디지털 I/O 포트 및 비닝 기능 (옵션. LCX-K107)

LCX100/LCX200 장비에 대한 추가 옵션은 디지털 I/O 포트 세트입니다. 여기에는 트리거 입력(BNC 커넥터로 구현)과 비닝을 위한 8개의 데이터 라인이 포함됩니다. 이 기능을 사용하면 측정 결과를 최대 8개의 허용 범위로 나눌 수 있으며 측정된 구성 요소를 값별로 분류(이 디지털 라인을 통해 제어)하여 고객이 설치한 분류 컨테이너로 분류할 수 있습니다.
LCX-K107 옵션의 하드웨어는 이미 설치되어 있습니다. 기능은 키 코드를 사용하여 활성화됩니다.




확장 바이어스 기능 (옵션. LCX-K108)

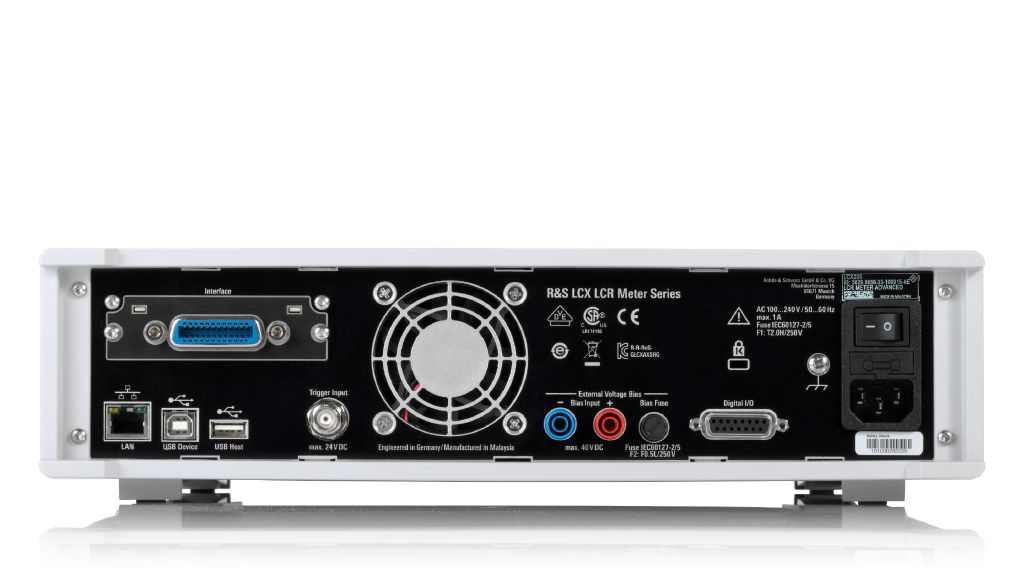

기본적으로 LCX100 및 LCX200은 최대 10V의 내부 DC 바이어스 전압을 생성합니다. 이를 통해 이미 다양한 측정을 수행할 수 있습니다. LCX-K108 옵션은 적용 범위를 확장합니다. 한편으로 이것은 LCR 미터 후면에 있는 외부 바이어스 포트를 사용할 때 더 큰 전압 범위를 제공합니다. 최대 40V의 전압, 예: 외부 전원 공급 장치에서 2개의 4mm 안전 소켓에 적용할 수 있습니다. 이 경우 전류는 외부에서 액세스할 수 있는 0.5A 미세 와이어 퓨즈를 통해 보호됩니다.
반면에 이 옵션을 사용하면 내부 바이어스 소스를 최대 200mA의 조정 가능한 전류로 전류 조정 모드에서 작동할 수 있습니다.
앞서 언급한 옵션과 마찬가지로 LCX-K108 옵션의 하드웨어도 이미 설치되어 있습니다. 키코드를 사용하여 활성화할 수 있습니다(별도 주문).




주파수를 1MHz/10MHz로 업그레이드 (옵션. LCX-K201/-K210)

LCX200 LCR 미터는 LCX100보다 더 강력한 분석 하드웨어를 가지고 있습니다. DC 외에도 LCX200 기본 장치는 4Hz ~ 500kHz의 주파수 대역폭을 제공합니다. 측정 요구 사항에 따라 LCX-K201 옵션을 언제든지 계측기에 추가하여 대역폭을 1MHz로 확장할 수 있습니다. 또는 LCX-K210 옵션을 사용하여 대역폭을 10MHz까지 확장할 수 있습니다.
두 옵션 모두 LCX200에 언제든지 설치할 수 있는 키코드입니다. 하드웨어 수정이나 추가 보정이 필요하지 않습니다.



주식회사 알트로닉스 (로데슈바르즈코리아 공식대리점)

영업담당자: 이성종 팀장

연락처: 010-4812-3482 ​

대표번호: 02-6080-4100

메일: sales@altronix.co.kr

ROHDE SCHWARZ LCX 시리즈  LCR미터 사양

ROHDE SCHWARZ LCX 시리즈  LCR미터 옵션 정보



품명	모델명	오더 번호
베이스 유닛
LCR meter, 300 kHz	R&S®LCX100	3629.8856.02
LCR meter, 500 kHz	R&S®LCX200	3629.8856.03
Accessories supplied: set of power cables, quick start guide
옵션
Advanced analysis functions	R&S®LCX-K106	3630.1922.03
Digital I/O ports and binning function	R&S®LCX-K107	3660.7741.03
Extended bias functions	R&S®LCX-K108	3692.9791.03
Frequency upgrade to 1 MHz, for R&S®LCX200	R&S®LCX-K201	3630.1880.03
Frequency upgrade to 10 MHz, for R&S®LCX200	R&S®LCX-K210	3630.1900.03
IEEE-488 (GPIB) interface, for R&S®NGP/LCX	R&S®NG-B105	5601.6000.02
Test fixtures Test fixture for axial/radial lead type devices	R&S®LCX-Z1	3639.2296.02
Kelvin clip lead	R&S®LCX-Z2	3638.6446.02
Test fixture for SMD components	R&S®LCX-Z3	3639.2509.02
Test tweezers for SMD components	R&S®LCX-Z4	3639.2515.02
Transformer test cables	R&S®LCX-Z5	3639.2521.02
BNC extension, length: 1 m	R&S®LCX-Z11	3639.2538.02
System components 19" rack adapter, 2 HU	R&S®ZZA-GE23	5601.4059.02
