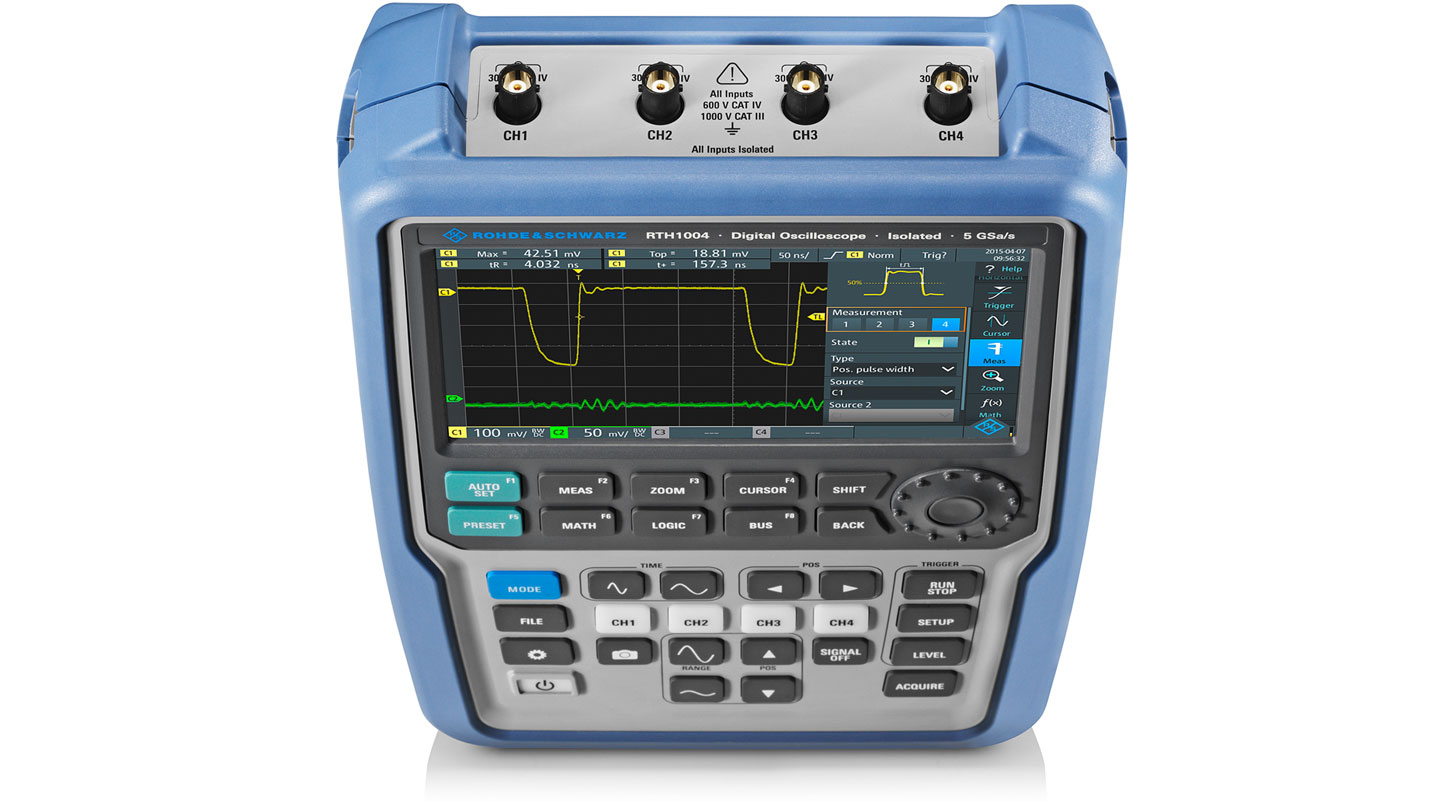

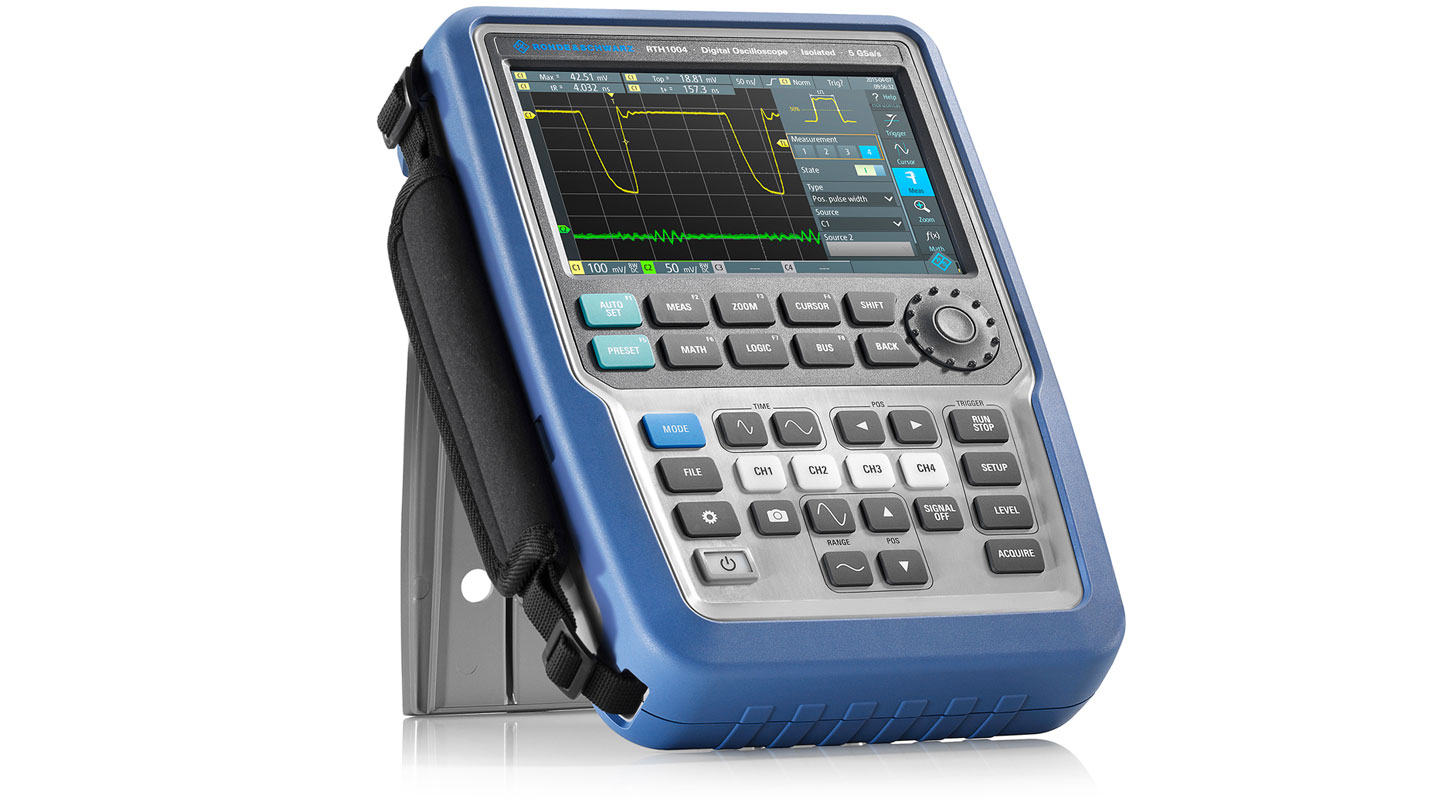

RTH 1004 시리즈 휴대용 오실로스코프

대역폭 60, 100, 200, 350, 500MHz
샘플링 속도 5 Gsample/s
메모리 크기 500 ksample
업데이트 속도 50,000 wfm/s
채널 수 4 채널 (MSO 8채널 옵션)
데이터시트 카달로그
ROHDE SCHWARZ RTH1000시리즈 오실로스코프

"현장에서 사용하도록 내구성이 견고하게 설계된 휴대형 오실로스코프에 벤치탑 수준의

성능을 결합한 RTH1000 시리즈 오실로스코프"

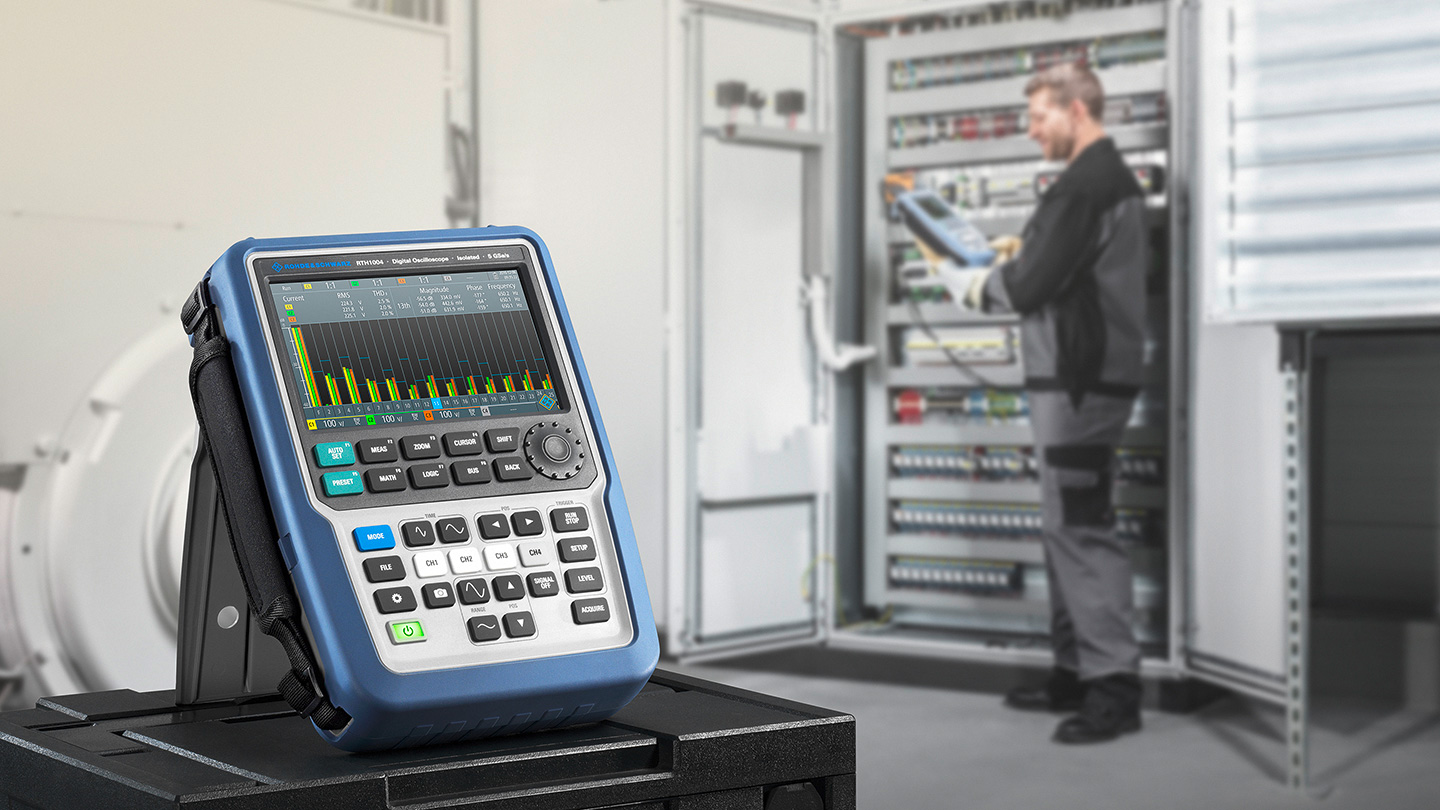

현장에서 복잡한 문제를 분석하거나 실험실에서 임베디드 기기를 디버깅할 경우 Scope Rider는

벤치탑 오실로스코프의 성능과 배터리로 작동하는 핸드헬드 기기의 폼팩터, 내구성을 제공합니다.

모델명 대역폭 샘플링 속도 메모리 크기 채널 수 분해능
RTH1002 60 MHz 5 Gsample/s 500 ksample 2 10 bit
RTH1004 60 MHz 5 Gsample/s 500 ksample 4 10 bit
RTH1012 100 MHz 5 Gsample/s 500 ksample 2 10 bit
RTH1014 100 MHz 5 Gsample/s 500 ksample 4 10 bit
RTH1022 200 MHz 5 Gsample/s 500 ksample 2 10 bit
RTH1024 200 MHz 5 Gsample/s 500 ksample 4 10 bit
RTH1032 350 MHz 5 Gsample/s 500 ksample 2 10 bit
RTH1034 350 MHz 5 Gsample/s 500 ksample 4 10 bit
RTH1052 500 MHz 5 Gsample/s 500 ksample 2 10 bit
RTH1054 500 MHz 5 Gsample/s 500 ksample 4 10 bit




<img alt="" data-cke-saved-src="http://altronix.co.kr/uploaded/ckedit%3Cbr%20/%3E%3Cbr%20/%3E%3Cbr%20/%3E%3Cbr%20/%3E%3C/div%3E%3Cbr%20/%3E%3Cspan%20style=" src="http://altronix.co.kr/uploaded/ckedit%3Cbr%20/%3E%3Cbr%20/%3E%3Cbr%20/%3E%3Cbr%20/%3E%3C/div%3E%3Cbr%20/%3E%3Cspan%20style=" font-size:24px;"="">프로토콜 분석기


직렬 프로토콜은 제어 신호의 전송을 위해 자주 사용됩니다. RTH1000 시리즈는 세부적인 문제해결의

프로토콜 트리거링 및 디코딩 기능이 있는 최초의 절연형 휴대용 오실로스코프입니다. 프로토콜 이벤트

및 프로토콜 데이터에 대한 트리거링으로 관련 이벤트, 데이터, 신호를 선택적으로 획득할 수 있습니다.

RTH1000 시리즈는 직렬 프로토콜 (I2C/SPI, UART, CAN/LIN, CAN-FD, SENT)을 지원하므로,

기존 연구실 및 모바일 애플리케이션과 자동차 분야에서도 활용할 수 있습니다.










데이터 로거

전원 공급 장치의 산발적인 센서 신호 오류나 글리치 신호는 복잡한 시스템 오류를 발생시킬 수 있지만,

근본 원인을 찾기가 쉽지 않습니다. RTH1000 시리즈 의 데이터 로거를 이용하면 초당 1, 2 또는 5개 측정의

속도로 최대 4개의 주요 측정 파라미터를 모니터링하면서 드물게 발생하는 오류까지 잡아낼 수 있습니다.

채널당 2 Msample에 달하는 대용량 메모리는 23일이 넘는 데이터 로깅이 가능합니다. 통계에서는 최소값

및 최대값이 정확한 시간과 함께 표시됩니다.









로직 분석기

모터 드라이브 측정에서는 최대 4개의 아날로그 측정 채널이 필요하며, 디지털 제어 인터페이스 모니터링에

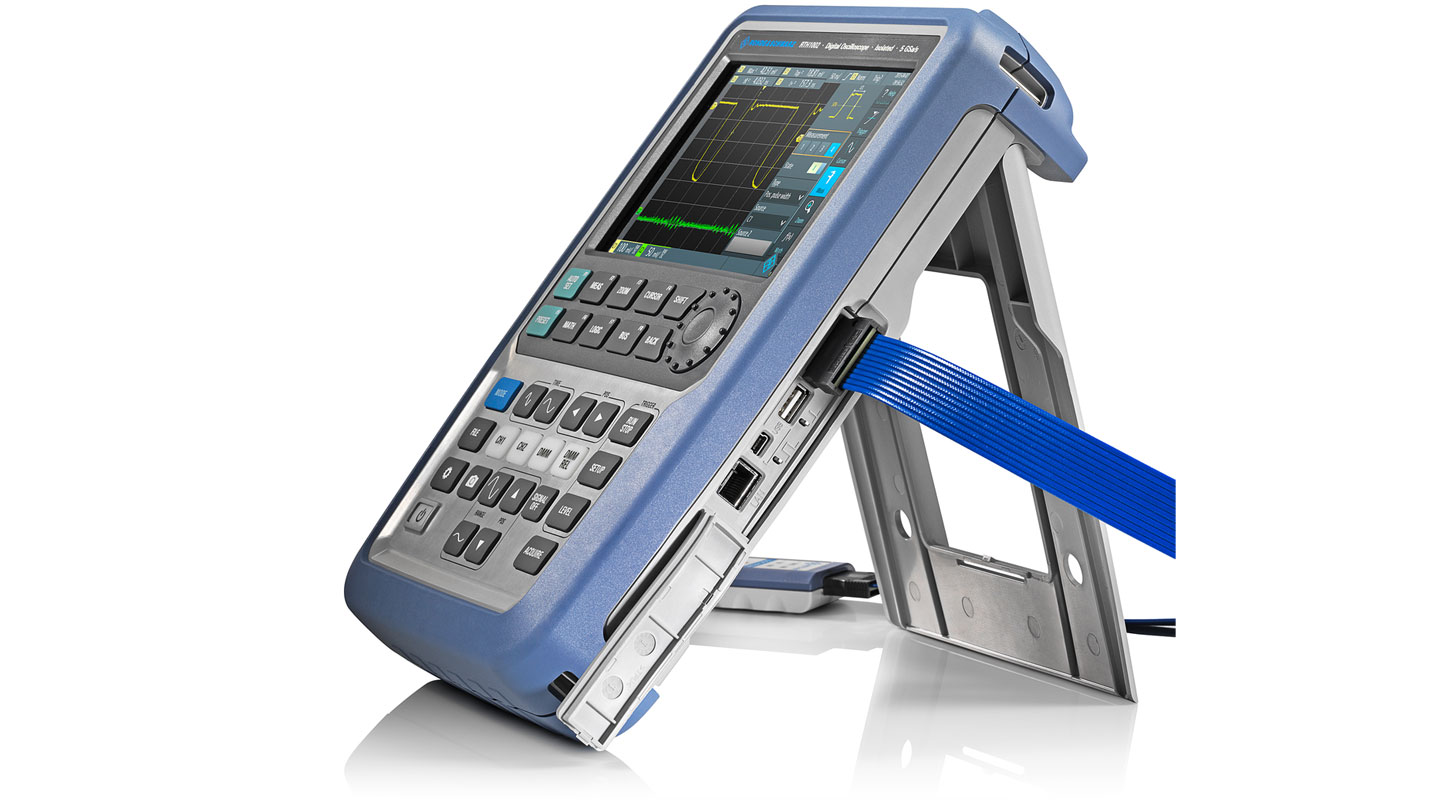

채널을 할당할 수 없는 경우가 많습니다. RTH1000 시리즈 오실로스코프의 디지털 로직 프로브(MSO)에서는

아날로그 채널 신호와 시간 상관 관계가 있는 제어 신호를 분석하기 위한 디지털 입력 8개가 추가로 제공됩니다.

MSO는 250 MHz 대역폭과 초당 1.25 Gsa/s의 플링 속도, 설정 가능한 임계값을 통해 거의 모든 디지털

인터페이스에서 사용할 수 있습니다.









디지털 멀티미터

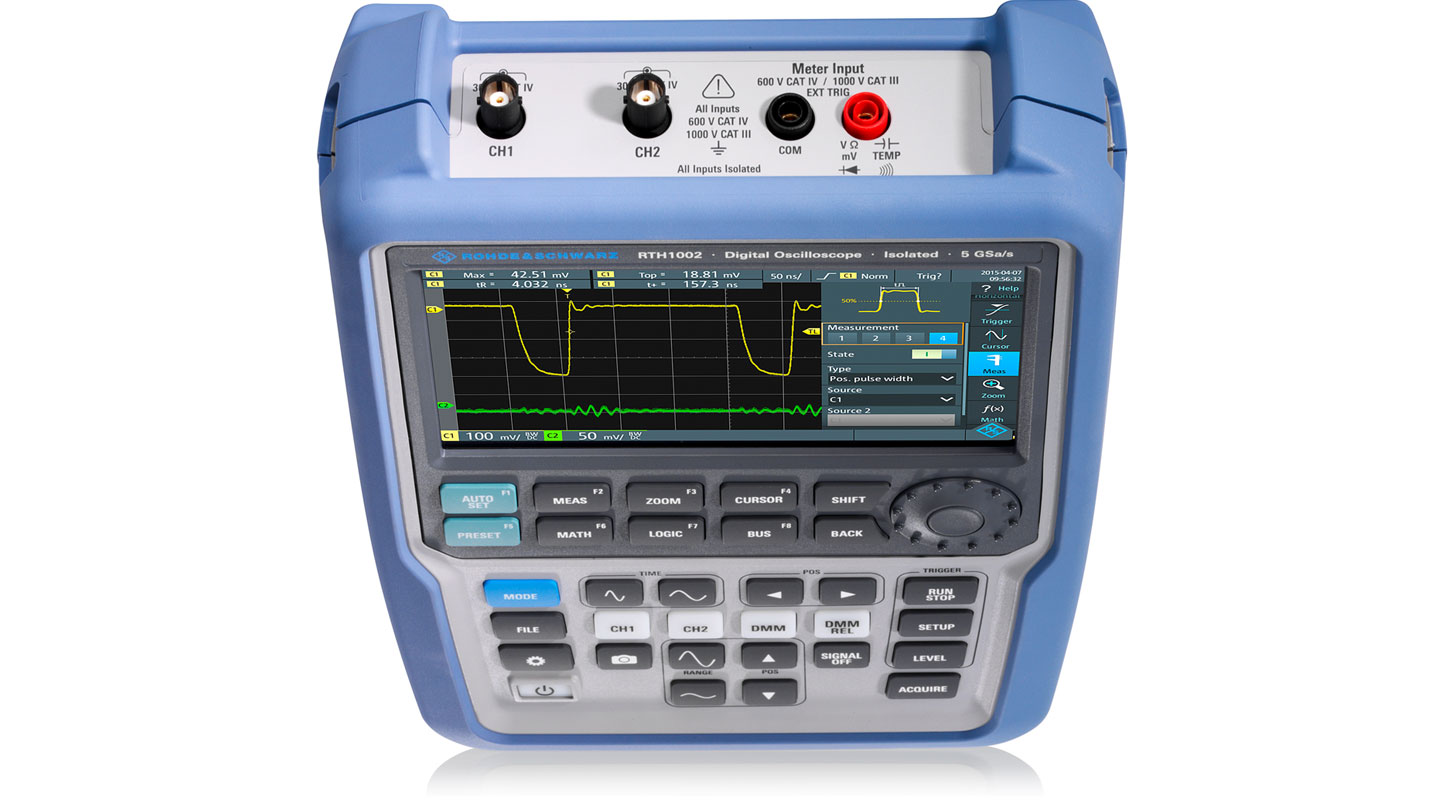

2채널 모델인 RTH1002 에만 적용되는 멀티미터 옵션은 10,000 카운트 분해능을 보유한 전용 절연형

디지털 멀티미터 기능이 있습니다.측정 기능에는 V DC, V AC, V AC + V DC, 저항, 연속성, 커패시턴스와

전류 또는 온도(적합한 션트가 \사용되는 경우)가 포함됩니다. 4채널 버전의 RTH1004에는 입력 채널별로

디지털 전압계가 있습니다. 통계 정보에는 최소값, 평균값, 최대값이 해당 시간과 함께 표시됩니다.









XY 모드

2개 신호 간의 상대적인 위상을 XY 모드를 통해 쉽게 측정할수 있습니다.







마스크 테스트 모드

마스크 테스트 모드에서는 합격(pass) 및 불합격(fail) 통계를 확인하고, 테스트 신호에 따라 마스크를 쉽게 설정할 수 있습니다.







사용자 스크립팅

사용자 스크립팅 옵션을 통해 고객 맞춤형 스크립트를 오실로스코프에서 직접 실행하여 개별적으로 특수한

케이스의 측정에 활용할 수 있습니다. 스크립트는 표준 SCPI 명령어를 사용하여 기기를 제어하고, 직관적인

사용자 인터페이스를 통해 운용자와 통신하게 됩니다.






히스토리 모드를 지원하는 고속 획득 시스템: 간헐적 오류신호 포착 기능

전기 신호의 이상 현상을 포착하고 분석하는 것이 전자 시스템 디버깅의 일반적인 용도입니다.

ScopeRider RTH1000시리즈 오실로스코프는 기존 휴대용 오실로스코프의 1,000배를 뛰어 넘는

초당 최대50,000 파형의 획득율을 바탕으로 다른 오실로스코프에서 포착하지 못하는 신호까지

잡아내며, 매우 드물게 나타나는 간헐적 오류 신호까지 확실하게 포착하여 분석합니다.


히스토리 모드에서는 기기가 최대 5,000개의 파형을 별도의 히스토리 버퍼에 자동으로 저장합니다.

언제든지 획득을 중지하고 오실로스코프의 전체 기능을 사용하여 히스토리 버퍼에 있는 임의 파형을

분석할 수 있습니다.


기존의 휴대용오실로스코프로는 포착하지 못하는 단발성 오류 현상을 세부적으로 분석할 수 있습니다.

RTH1000 시리즈 오실로스코프 사양


입력 부분 시스템


입력 채널 수



2-채널 모델



2 채널 + 1 디지털 멀티미터/데이터로거




4-채널 모델



4 채널





최대 입력 전압

BNC 입력



CAT IV 300 V (RMS), 424 V (Vp)




RT-ZI10 or RT-ZI11 프로브 사용 시



CAT IV 600 V, CAT III 1000 V



Offset range





+/-200 V




수집 및 시간대역 시스템


샘플링 속도



1 / 2 / 4 channels active



5 / 2.5 / 1.25 Gsample/s



수집 메모리



1 / 2 / 4 channels active



500 / 250 / 125 ksample / channel



실시간 업데이트 속도



max.



50 000 waveforms/s



타임베이스





1 ns/div to 500 s/div



로직 분석 기능 (MSO)(옵션: RTH-B1)


입력채널 / 메모리 깊이





8 logic channels / 125 kSample



대역폭 / 샘플링 속도





250 MHz / 1.25 GSample/s




디지털 트리거 시스템


트리거 모드





auto, normal, single





트리거 종류



 Advanced trigger types optional (RTH-K19)



14 trigger types




자동 측정 능력


자동 측정





33 가지 자동 측정 항목




마스크 테스트


Mask definition





Tolerance tube



Actions on violation





none, beep, stop




프로토콜 분석 및 디코드


Supported Protocols



(Optional: RTH-K1, RTH-K2)



I2C, SPI, UART/RS-232/RS-422/RS-485




데이터로거


데이터 수집 채널 수





4



측정 속도





1/2/5 measurements/s



메모리





2 Msample per logging channel




디지털 볼트미터 / 멀티미터


분해능



2-채널 (디지털 멀티미터)



10,000 counts




4-채널 (디지털 볼트미터)



999 counts



전압 및 전류



전류프로브 및 션트저항 사용시



DC, AC, AC+DC



온도





PT100 온도센서 사용



저항, 도통, 다이오드테스트,
커패시턴스, 주파수 측정





2-채널 모델만 가능




General data


사이즈



W x H x D



201 mm x 293 mm x 74 mm

(7.91 in x 11.54 in x 2.91 in)



무게



베터리 포함





2.4 kg (5.3 lb) (nom.)





IP rating





IP51, in line with IEC 60529



화면





7.0" LC TFT 800 x 480 color display



인터페이스





USB host, USB device, LAN, Wireless LAN (optional)
Scope Rider 휴대용 오실로스코프 RTH1000
Lab performance in a rugged and portable design



대역폭 업그레이드

 - RTH-B221   Upgrade of RTH1002 oscilloscopes to 100 MHz bandwidth

 - RTH-B222   Upgrade of RTH1002 oscilloscopes to 200 MHz bandwidth

 - RTH-B223   Upgrade of RTH1002 oscilloscopes to 350 MHz bandwidth

 - RTH-B224   Upgrade of RTH1002 oscilloscopes to 500 MHz bandwidth

 - RTH-B241   Upgrade of RTH1004 oscilloscopes to 100 MHz bandwidth

 - RTH-B242   Upgrade of RTH1004 oscilloscopes to 200 MHz bandwidth

 - RTH-B243   Upgrade of RTH1004 oscilloscopes to 350 MHz bandwidth

 - RTH-B244   Upgrade of RTH1004 oscilloscopes to 500 MHz bandwidth




하드웨어 및 소프트웨어 옵션

 - RTH-B1        Mixed Signal Upgrade for non-MSO models, 250 MHz

 - RTH-K1        I²C/SPI Triggering and Decoding

 - RTH-K2        UART/RS-232/RS-422/RS-485 Serial Triggering and Decoding

 - RTH-K15      History and Segmented Memory

 - RTH-K19      Advanced Trigger

 - RTH-K200     Wireless Lan, all countries except US and Canada

 - RTH-K200US  Wireless Lan, for US and Canada, only

 - RTH-K201     Web Interface Remote Control





프로브

 - RT-ZI10       Passive Probe, 500 MHz, isolated, 10:1, 10 MΩ, 12 pF, 600 V CAT IV, 1000 V

 - RT-ZI11       Passive Probe, 500 MHz, isolated, 100:1, 100 MΩ, 4.6 pF, 600 V CAT IV, 1000 V

 - HZO50        AC/DC current probe  30 A, DC to 100 kHz

 - HZO51        AC/DC current probe  1000 A, DC to 20 kHz

 - RT-ZA20      Accessory Replacement Set for RT-ZI10 and RT-ZI11

 - RT-ZA21      Accessory Extension Set for RT-ZI10 and RT-ZI11

 - RT-ZA22      Safety Test Leads, red and black, silicone, 600 V CAT IV

 - HZ812         Temperature probe for: HM8012, HM8112-3, HM8112-S, (PT100 -50°C...400°C) 2-wire






기타 악세서리

 - HA-Z220       Carrying Bag soft carrying bag

 - HA-Z210       Spare LAN Cable

 - HA-Z211       Spare USB Cable

 - RTH-Z4         Hard Shell Protective Carrying Case

 - HA-Z302       Car Adapter for cigarette lighter

 - HA-Z303       Battery Charger for HA-Z306

 - HA-Z306       Lithium Ion Battery Pack, 6.4 Ah

 - RT-ZA14       Spare Power Supply for Scope Rider Handheld Digital Oscilloscope
