RTB2000 시리즈 오실로스코프

대역폭 70, 100, 200, 300MHz
채널 수 2채널 / 4채널
샘플링 속도 2.5 Gsample/s
메모리 크기 20 Msample
디스플레이 10.1인치 WVGA 터치스크린



ROHDE SCHWARZ RTB2000 series 오실로스코프

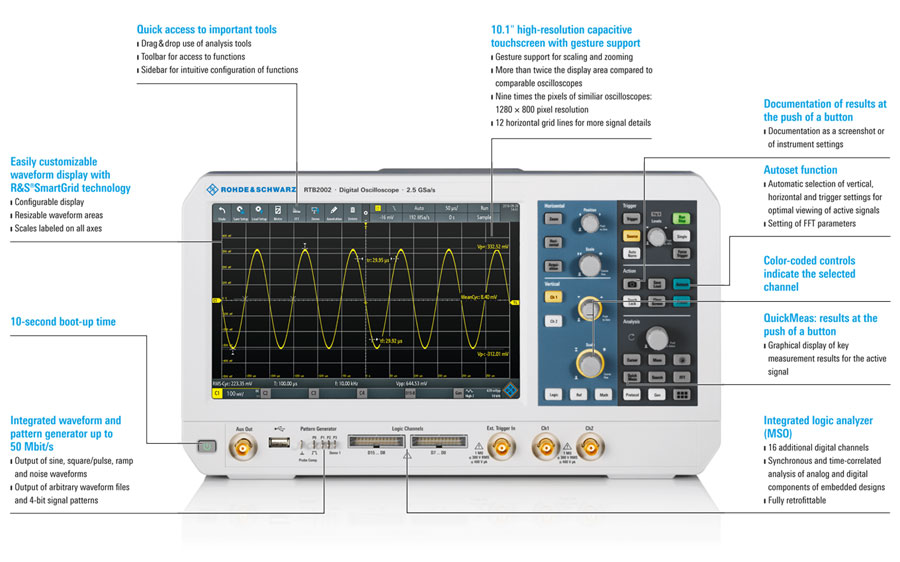

10 bit ADC, 10 Mpts 메모리, 10.1 inch 터치스크린 등의 최신 기술과 스마트한 작동 컨셉이 결합된 RTB2000은 엔지니어팀의 설계 문제 해결 업무, 대학 연구실, 생산 및 서비스 부서에서 완벽한 성능을 자랑합니다. 디스플레이는 동급 최고의 해상도(1280 × 800픽셀)와 크기 (10.1")를 자랑하며, 스마트폰처럼 이용할 수 있습니다. 정전식 터치스크린이 탑재되어 있어 팝업 메뉴에서 빠르게 탐색 하고, 스케일 조절 및 확대/축소, 파형의 이동을 간단한 터치 로 손쉽게 수행할 수 있습니다. 10 bit A/D 컨버터는 기존의 8 bit A/D 컨버터에 비해 성능 이 4배 가량 향상되어 더욱 세부적인 신호와 세밀한 파형을 포착합니다. 모든 채널이 활성화되는 즉시 각 채널에서 10 Mpts의 메모리 용량을 제공합니다. 인터리브 상태에서는 20 Mpts 이 제공되는데, 다른 오실로스코 제품의 10배의 큰 메모리 크기 입니다. 이를 통해 더욱 긴 신호 시퀀스를 포착하여 더 자세 한 분석 결과를 얻을 수 있습니다.




모델명 대역폭 채널 수 샘플링 속도 메모리 크기 업데이트 속도
RTB2002 70 MHz 2 채널 2.5 Gsamples/s 20 Mpts 50,000 wfms/s

RTB2004 70 MHz 4 채널 2.5 Gsamples/s 20 Mpts 50,000 wfms/s

RTB2K-102 100 MHz 2 채널 2.5 Gsamples/s 20 Mpts 50,000 wfms/s

RTB2K-104 100 MHz 4 채널 2.5 Gsamples/s 20 Mpts 50,000 wfms/s

RTB2K-202 200 MHz 2 채널 2.5 Gsamples/s 20 Mpts 50,000 wfms/s

RTB2K-204 200 MHz 4 채널 2.5 Gsamples/s 20 Mpts 50,000 wfms/s

RTB2K-302 300 MHz 2 채널 2.5 Gsamples/s 20 Mpts 50,000 wfms/s

RTB2K-304 300 MHz 4 채널 2.5 Gsamples/s 20 Mpts 50,000 wfms/s

RTB2K-COM4 300 MHz 4+16 채널 2.5 Gsamples/s 20 Mpts 50,000 wfms/s











큰 신호의 존재 속에서도 작은 신호의 디테일 확인

10비트 수직 분해능

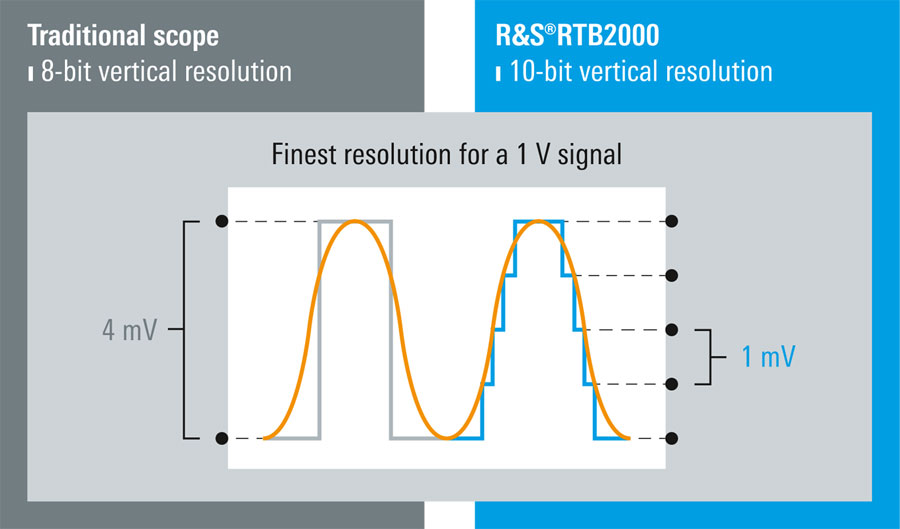

기존의 8비트 A/D 컨버터에 비해 성능이 4배 가량 향상된 맞춤형 10비트A/D 컨버터가 탑재되어 있습니다. 고분해능이 적용되어 낮은 분해능에서는 보이지 않는 세부신호까지 포착하여 더욱 선명한 파형이 표시됩니다. 예를 들어 스위치 모드 전원 공급 장치에서 스위치 기기의 전압은 동일한 Acquisition에서 켜기/끄기 순간에 판단해야 합니다. 저전압 컴포넌트를 정밀하게 측정하려면 8비트가 넘는 고분해능이 필요합니다.


[RNS] RTB 이미지 - 012.jpg






1 mV/div: 최대 측정 대역폭 및 낮은 노이즈

1 mV/div에 달하는 매우 우수한 민감도를 제공합니다. 기존의 오실로스코프에서는 소프트웨어 기반으로 줌 기능을 이용하거나 대역폭을 제한하는 방식으로만 이 정도의 입력 민감도가 가능하지만, 1 mV/div에서도 전체 측정대역폭에서 신호의 실제 샘플링 지점을 보여주므로 측정 정확도가 매우 높습니다. 화면에 표시되는 신호의 정확도는 오실로스코프에 내재하는 노이즈에 따라 달라집니다. 노이즈가 낮은 인터페이스와 최신 A/D 컨버터를 사용하여 최소의 수직 분해능에서도 정밀 측정이 가능합니다.





최대 대역폭에서 더 긴 신호 캡처

10 메가샘플(기본) 및 20 메가샘플(인터리브)RTB2000은 채널당 동급 최고인 10 Msample 메모리를 지원하며, 인터리브 모드에서도 20 Msample을 지원합니다. 동급의 다른 오실로스코프 대비 10배 더 큰 메모리 크기입니다. 사용자는 스위치 모드 전원 공급 장치의 트랜션트를 분석할 때와 같이, 높은 샘플링 속도로 더욱 긴 획득 시퀀스를 포착하여 보다 상세한 분석 결과를 얻을 수 있습니다.


[RNS] RTB 이미지 - 011.jpg






세그먼트 메모리: 히스토리 기능이 있는 160메가샘플

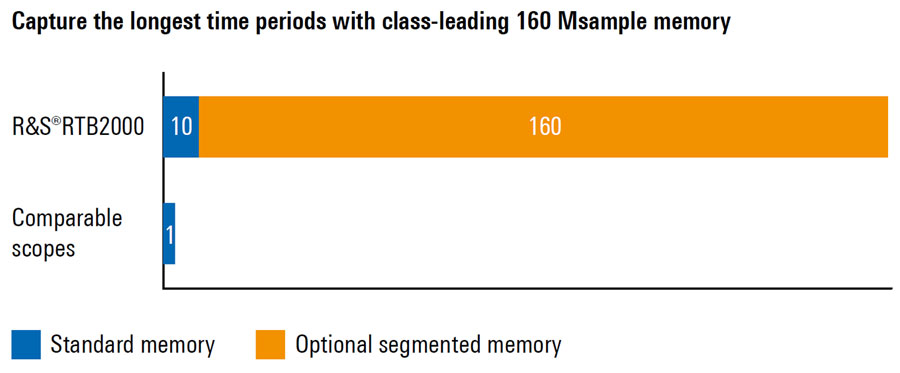

대용량 세그먼트 메모리가 적용된 RTB-K15 옵션은 장시간의 관찰 중에 긴 신호 시퀀스를 분석합니다. 예를 들어, 통신 간격이 있는 프로토콜 기반 신호(예: I2C, SPI)를 몇 초 또는 몇 분에 걸쳐 포착할 수 있습니다. 10K샘플 ~ 10M 샘플 범위에서 세그먼트 크기를 변경할 수 있어 160M 샘플메모리를 최적으로 활용할 수 있습니다. 즉, 13,000개가 넘는 세그먼트 메모리를 활용하여 분석할 수 있습니다. 히스토리 모드에서는 최대 160메가샘플의 세그먼트 메모리 크기를 추가로 분석할 수 있습니다. 예를 들어 마스크 테스트, QuickMeas 기능 및 FFT를 이용해 추가 분석을 할 수 있습니다.





[RNS] RTB 이미지 - 013.jpg





오실로스코프

초당 최대 2.5기가샘플의 샘플링 속도와 최대 20메가샘플의 메모리를 제공하는 R&S®RTB2000은 동급 최강의 오실로스코프입니다. 초당 50,000번 이상의 파형 업데이트 속도는 신호 오류를 안정적으로 포착합니다. 기본으로 탑재된 도구를 통해 QuickMeas, 마스크 테스트, FFT, 연산, 커서, 자동 측정 등의 결과(예: 통계)를 신속하게 확인할 수 있습니다.









프로토콜 분석기

일반적으로 I2C, SPI, CAN/LIN과 같은 프로토콜은 통합된 회로 간 제어 메시지 전송을 위해 사용됩니다. 시리얼 인터페이스의 프로토콜별 트리거 및 디코딩용으로 다양한 옵션을 제공합니다. 해당되는 이벤트와 데이터를 선택적으로 획득하고 분석할 수 있습니다. 하드웨어 기반으로 구현되어 긴 획득 시간에도 부드러운 작동과 높은 업데이트 속도가 가능합니다. 이러한 점은 특히 다양한 패킷 시리얼 버스 신호를 포착할 때 도움이 됩니다.

















로직 분석기

RTB-B1 옵션을 선택하면 16개 디지털 채널이 추가되고 직관적 사용이 가능한 MSO로 변모하게 됩니다. 그 결과 오실로스코프가 임베디드 디자인의 아날로그 및 디지털 컴포넌트 신호를 동기화 상태 및 시간 연관 상태로 포착 및 분석합니다. 예를 들어 커서 측정을 이용해 A/D 컨버터의 입력과 출력간의 지연 시간을 파악할 수 있습니다.















파형 및 패턴 발생기

최대 50 Mbit/s의 파형과 패턴을 생성하는 통합 RTB-B6는 교육용 또는 하드웨어 개발시 원하는 파형을 구현하는 용도로 적합합니다. 이 기기는 일반적인 사인파, 사각파/펄스파, 램프파, 노이즈 파형 이외 에도 임의의 파형과 4비트 신호 패턴을 출력합니다. 파형(Waveform)과 패턴은 CSV 파일에서 가져오거나 오실로스코프의 파형(Waveform)에서 복사할 수 있습니다. 또한 신호를 재생하기 전에 미리보기를 통해 신호가 올바른지 확인할 수 있습니다. 기본으로 지정된 패턴(예: I2C, SPI, UART, CAN/LIN 패턴)을 사용할 수 있습니다.










디지털 전압계

동시 측정을 위해 채널별로 3자리 디지털 전압계(DVM)와 6자리 주파수 카운터가 탑재되어 있습니다.

측정 기능: DC, AC + DC (RMS) and AC (RMS).










주파수 분석 모드

시간과 주파수 신호 간의 상호 작용이 원인이라면 오류를 찾기 어려운경우가 많습니다. RTB2000의 FFT 기능은 한 번의 버튼 입력과 중간 주파수 및 주파수 대역의 입력만으로 활성화됩니다. RTB2000 오실로스코프는 고성능 FFT 기능 덕분에 최대 128k points까지 신호를 분석할 수 있습니다. 다른 유용한 도구로는 커서 측정, 주파수 도메인의 자동 설정 기능이 있습니다.










히스토리 및 세그먼트 메모리 모드

RTB-K15 히스토리 기능 옵션을 선택하면 메모리가 10메가샘플에서 160메가샘플로 확장됩니다. 사용자가 이전의 획득 내역을 스크롤하면서 탐색하고 프로토콜 디코딩, 로직 채널 등의 오실로스코프 기능을 이용해 데이터를 분석합니다. 직렬 프로토콜 및 펄스 시퀀스는 실질적으로 끊김없이 기록됩니다.













오실로스코프를 사용한 저주파수 응답 분석 수행 (Bode plot)

RTB-K36 주파수 응답 분석(Bode plot) 옵션을 사용하면 오실로스코프에서 저주파수 응답 분석을 쉽고 빠르게 수행할 수 있습니다. 이 옵션은 패시브 필터, 증폭 회로를 포함한 다양한 전자 기기의 주파수 응답의 특성을 분석합니다. 스위치 모드 파워 서플라이의 경우 컨트롤 루프 응답 및 파워 서플라이 리젝션비를 측정합니다. 주파수 응답 분석 옵션은 오실로스코프에 내장된 파형 발생기를 사용하여 10 Hz ~25 MHz 범위의 자극 신호를 생성합니다. 각 테스트 주파수에서 DUT의 자극 신호 대 출력 신호의 비를 측정하여 게인과 위상을 로그 도표로 그립니다.
