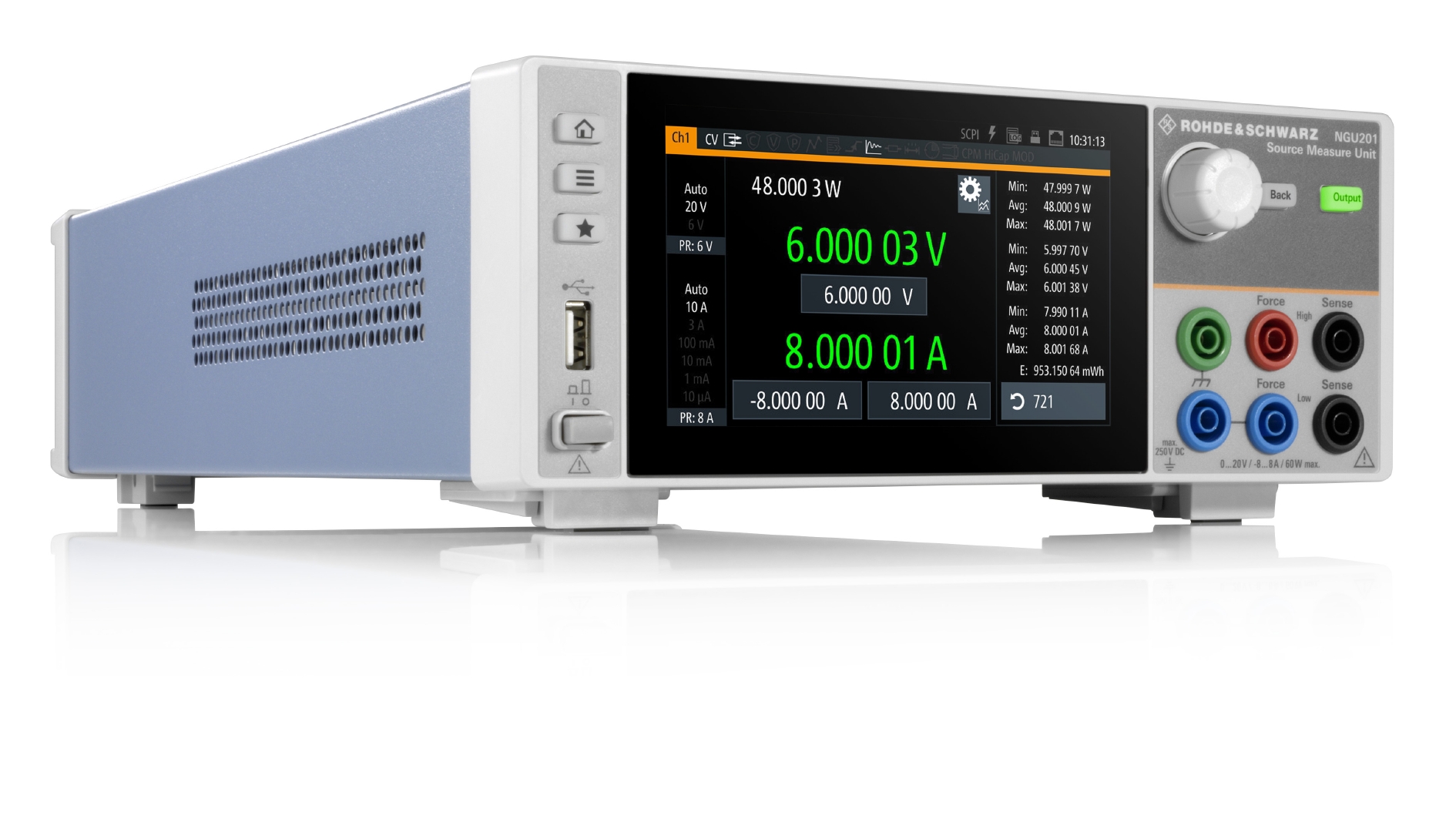

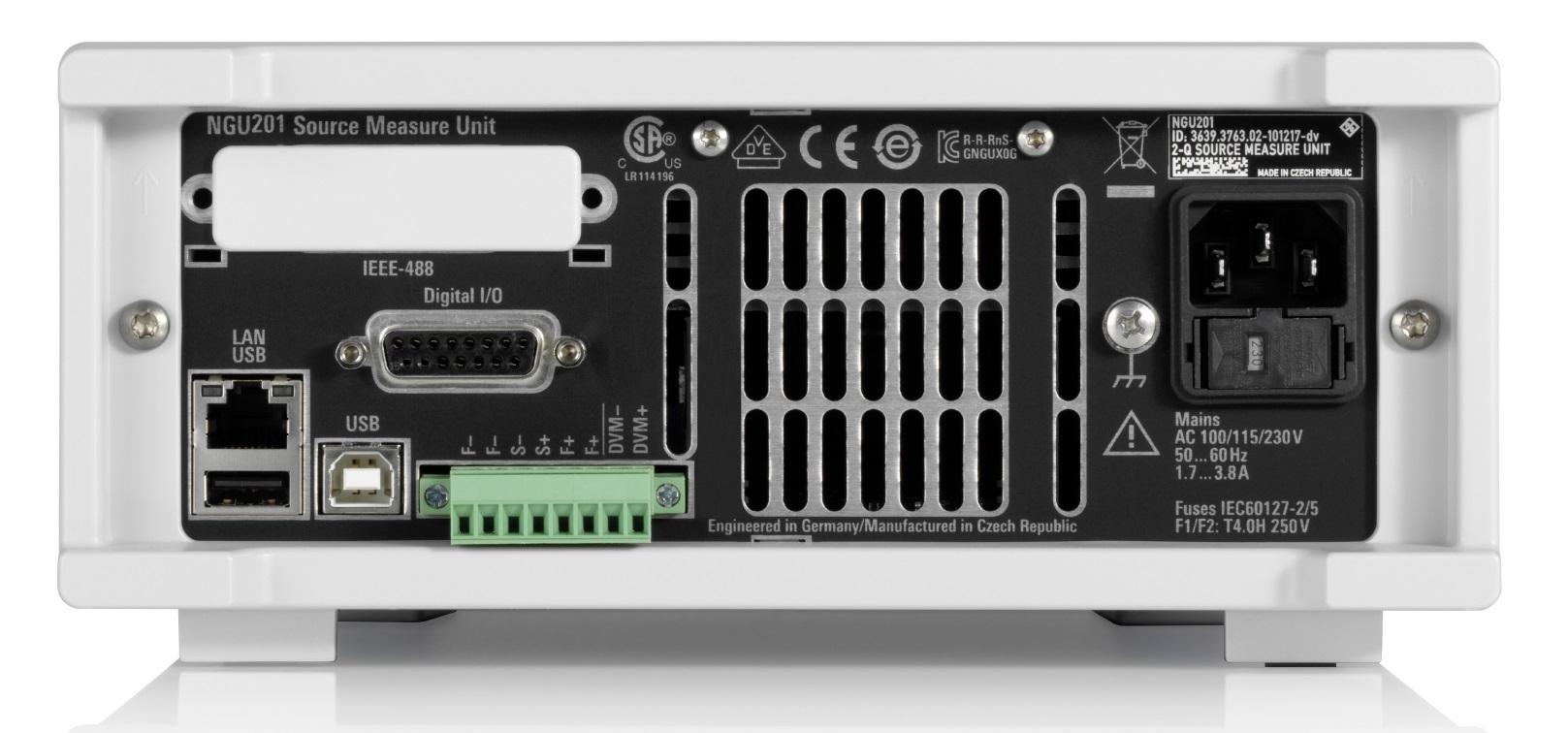

NGU201 (소스미터)

Quadrant	2-Quadrant
출력전압	0 to 20 V
출력전류	≤ 6 V: 8 A > 6 V: 3 A
최대 출력	60 W
분해능	1 μV / 100 pA

데이터시트 카달로그

설명 Description
사양 Specification
옵션 Option

NGU시리즈 SMU(Source Measure Unit)는 매우 높은 정확도와 빠른 부하 복구 시간으로 까다로운 작업에 적합합니다. 특수 전류계를 사용하여 nA 단위부터 A 단위까지의 전류 드레인을 한 번에 정밀 측정하므로, 여러 번의 측정 스윕이 필요하지 않습니다. 또한, 기기의 복구 시간이 짧아 이동통신 기기가 절전 모드에서 송신 모드로 전환할 때와 같은 빠른 부하 변화를 처리할 수 있습니다. 빠른 데이터 획득 속도로 모든 상세 정보를 2 μs의 분해능으로 탐지합니다. NGU Source Measure Unit은 Two-quadrant 또는 Four-quadrant 구조로 소스 및 싱크로 작동 가능합니다.

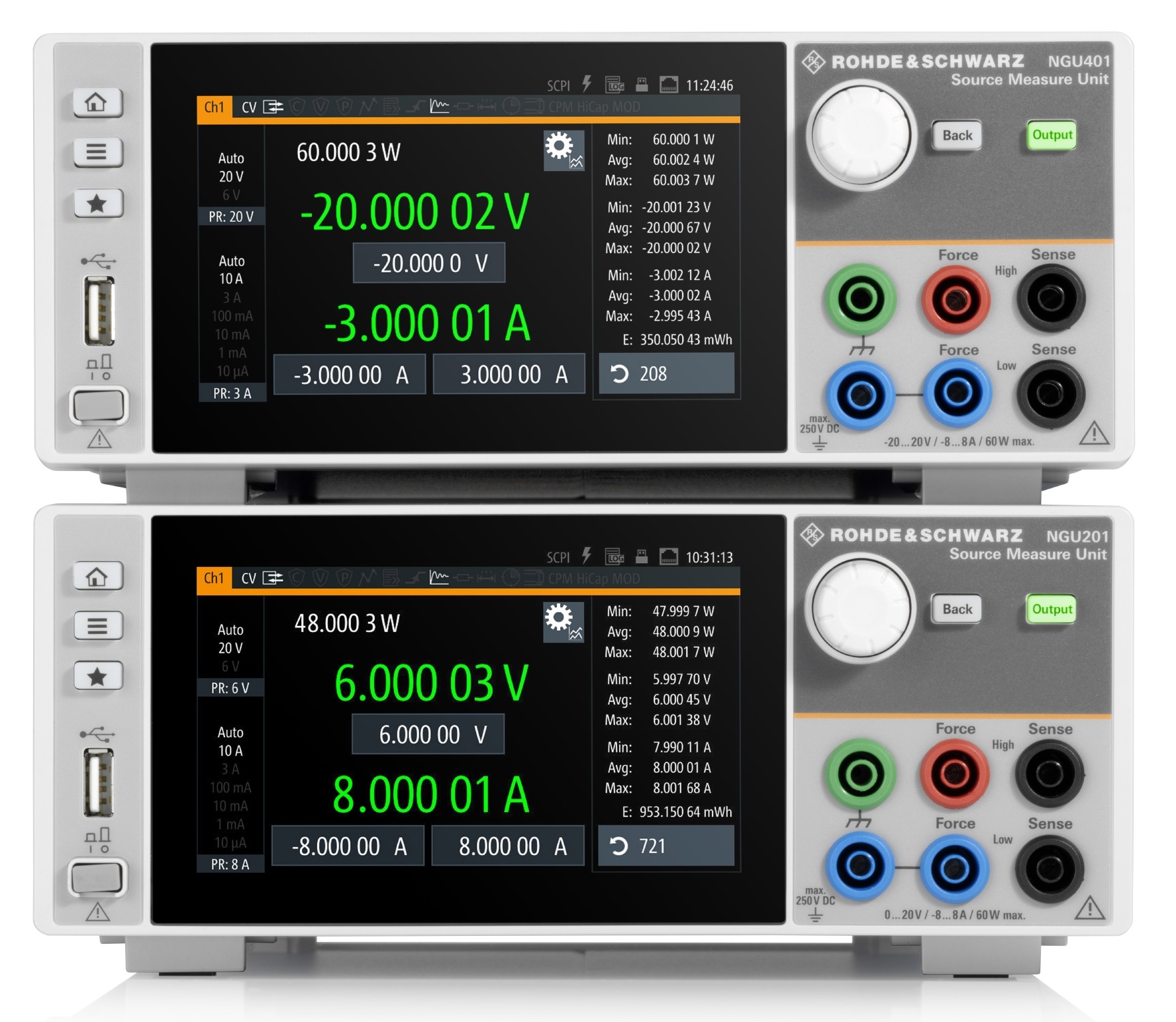

제품명	최대 출력	채널당 출력 전압	채널당 출력 전류	채널 수	분해능
NGU401	60 W	-20 to 20 V	≤ 6 V: ±8 A > 6 V: ±3 A	1	1 μV / 100 pA
NGU201	60 W	0 to 20V	≤ 6 V: 8 A > 6 V: 3 A	1	1 μV / 100 pA

4-Quadrants (4사분면) : 소스 또는 싱크 작동

임의의 극성 사용 4 사분면 아키텍처를 사용하는 NGU401은 양 또는 음의 전압 또는 전류를 공급할 수 있으며 두 극성 모두에서 소스 또는 싱크 역할을 할 수 있습니다. 이를 통해 회로를 변경하지 않고도 단일 테스트 작업으로 반도체 장치의 순방향 및 역방향 특성을 측정하는 등의 작업을 수행 할 수 있습니다. 전원 공급 장치는 소스 모드에서 싱크 모드로 자동 전환됩니다. 인가 된 외부 전압이 설정된 출력 전압을 초과하면 전류가 장치로 흐릅니다. 전류 측정의 반대 기호로 표시됩니다.

Battery simulation 배터리 시뮬레이션 (NGU201모델)

실제 배터리는 배터리 유형 및 충전 상태에 따라 다른 특성을 보입니다. 용량, 개방 회로 전압 (Voc) 및 등가 직렬 저항 (ESR)은 충전 상태 (SoC)에 따라 달라지는 중요한 배터리 특성입니다. NGU-K106 옵션을 사용하면 사용자가 다양한 충전 조건 (예 : 충전 상태)에서 배터리 동작을 시뮬레이션 할 수 있습니다. DUT에 전원을 공급할 때. 배터리 모델을 정의하려면 통합 배터리 모델 편집기를 사용하여 배터리 데이터를 쉽게 입력 할 수 있습니다. 일반적인 배터리 유형 (Pb, 리튬 이온, NiCd 및 NiMH)에 대한 데이터 세트는 사전 구성된 파일로 제공됩니다. 특정 애플리케이션의 필요에 따라 쉽게 수정할 수 있습니다. 추가 배터리 모델 데이터 세트는 USB 장치에서로드하여 NGU201 소스 측정 장치에 저장할 수 있습니다.
특히 배터리로 작동하는 장치를 수명주기에 맞게 최적화해야하는 경우 배터리 유형의 방전 동작을 고려해야합니다. NGU201의 배터리 시뮬레이터 기능을 통해 실제 배터리 출력 성능을 시뮬레이션 할 수 있습니다. 테스트는 선택한 배터리 모델을 기반으로 할 수 있으며 배터리 용량, SoC 및 Voc는 특정 상황에서 장치를 테스트하기 위해 모든 상태로 설정할 수 있습니다. 배터리의 충전 동작도 시뮬레이션 할 수 있습니다. 이것은 배터리 충전기를 설계 할 때 특히 중요합니다. 이 애플리케이션에서 NGU201 소스 측정 장치는 싱크 모드에서 사용됩니다. 두 경우 모두 실제 배터리와 같이 충전 / 방전 조건에 따라 Voc, ESR 및 SoC가 변경되는 동적 시뮬레이션을 제공합니다. 충전 상태는 그래픽으로 표시됩니다. 다른 모든 값은 숫자로 표시됩니다.

고속 수집모드 (FastLog 기능)

NGU 소스 측정 장치는 전압 및 전류 측정 결과를 캡처하는 FastLog 기능을 제공합니다. 이 데이터는 외부 USB 저장 장치에 저장하거나 USB 또는 LAN을 통해 외부 PC로 전송할 수 있습니다. 최대 500ksample / s의 획득 속도로 전압 및 전류 결과는 2μs마다 제공됩니다. 이 FastLog 기능 덕분에 느린 기기로는 감지 할 수없는 마이크로 초 범위의 스파이크도 최소 / 최대 값으로 감지 할 수 있습니다.

High-capacitance mode (고용량 모드)
일반적인 측정 구성에서는 종종 DUT의 입력에 커패시턴스가 있습니다. 리드로 전원 공급 장치를 연결하면 리드와 커패시턴스에 의해 형성되는 로우 패스 동작이 발생합니다. 고용량 모드를 제공하는 R & S®NGU 소스 측정 장치는 커패시턴스를 보상하고 DUT에 직접 전류를 표시합니다.

제품명	최대 출력	채널당 출력 전압	채널당 출력 전류	채널 수	분해능
NGU401	60 W	-20 to 20 V	≤ 6 V: ±8 A > 6 V: ±3 A	1	1 μV / 100 pA
NGU201	60 W	0 to 20V	≤ 6 V: 8 A > 6 V: 3 A	1	1 μV / 100 pA

4-Quadrants (4사분면) : 소스 또는 싱크 작동

제품명	최대 출력	채널당 출력 전압	채널당 출력 전류	채널 수	분해능
NGU401	60 W	-20 to 20 V	≤ 6 V: ±8 A > 6 V: ±3 A	1	1 μV / 100 pA
NGU201	60 W	0 to 20V	≤ 6 V: 8 A > 6 V: 3 A	1	1 μV / 100 pA

4-Quadrants (4사분면) : 소스 또는 싱크 작동
