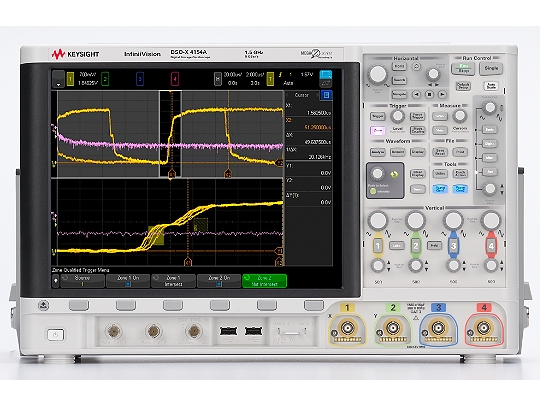

4000X 시리즈 오실로스코프

대역폭 200, 350, 500 MHz, 1 GHz
샘플링 속도 5 Gsample/s
메모리 크기 4 Mpts
업데이트 속도 1,000,000 wfms/s
디스플레이 12.1인치 XGA 터치스크린
데이터시트

InfiniiVision 4000 X-시리즈는 12.1인치 대화면 정전식 터치 스크린을 통해 놀라울 정도로 손쉽게 사용할 수 있습니다. “터치식”으로 설계되어 스코프의 설정, 설계 및 테스트 시간을 줄일 수 있습니다. 4000 X-시리즈에서는 혁신적인 InfiniiScan Zone 터치 트리거 기능으로 관심 신호 주위에 박스를 그려서 매우 간단하게 트리거할 수 있습니다. 이상 이벤트나 대용량 이벤트는 디버그하기 가장 까다로운 부분입니다. 4000 X-시리즈의 MegaZoom IV 스마트 메모리 기술을 사용하면 업계 최고 수준인 초당 1백만 개의 파형 업데이트 속도를 통해 신호 동작을 보다 확실히 파악할 수 있습니다. 4000 X-시리즈는 여러분의 설계에 더 많은 확신을 갖게 해줍니다.





주요 특징 및 사양



빠른 업데이트 속도:

  •  - 초당 1백만 개의 파형 업데이트 속도
  •  - MegaZoom IV의 완벽한 스마트 메모리 기술
  •  - 기본 옵션 세그먼트 메모리



높은 유용성:

  •  - 업계 최대 크기의 12.1인치 정전식 터치 디스플레이
  •  - 터치식 인터페이스
  •  - 혁신적인 InfiniiScan Zone 터치 트리거



뛰어난 통합 능력: 5개의 계측기를 1대에 통합, 대역폭을 비롯한 완벽한 업그레이드

  •  - 오실로스코프
  •  - 로직 분석기(MSO)
  •  - 시리얼 프로토콜 분석기, USB 포함(옵션)
  •  - WaveGen 20MHz 이중 채널 임의/펑션 발생기(옵션)
  •  - 3디지트 전압 및 5디지트 주파수 카운터 측정을 지원하는 디지털 전압계(DVM)

모델명 대역폭 샘플링 속도 메모리 크기 채널 수 가격
DSOX4022A 200 MHz 5 Gsample/s 4 Mpts 2
DSOX4024A 200 MHz 5 Gsample/s 4 Mpts 4
DSOX4032A 350 MHz 5 Gsample/s 4 Mpts 2
DSOX4034A 350 MHz 5 Gsample/s 4 Mpts 4
DSOX4052A 500 MHz 5 Gsample/s 4 Mpts 2
DSOX4054A 500 MHz 5 Gsample/s 4 Mpts 4
DSOX4104A 1 GHz 5 Gsample/s 4 Mpts 4
DSOX4154A 1.5 GHz 5 Gsample/s 4 Mpts 4


MSOX4022A 200 MHz 5 Gsample/s 4 Mpts 2+16
MSOX4024A 200 MHz 5 Gsample/s 4 Mpts 4+16
MSOX4032A 350 MHz 5 Gsample/s 4 Mpts 2+16
MSOX4034A 350 MHz 5 Gsample/s 4 Mpts 4+16
MSOX4052A 500 MHz 5 Gsample/s 4 Mpts 2+16
MSOX4054A 500 MHz 5 Gsample/s 4 Mpts 4+16
MSOX4104A 1 GHz 5 Gsample/s 4 Mpts 4+16
MSOX4154A 1.5 GHz 5 Gsample/s 4 Mpts 4+16
