6565 (DC바이어스)

주파수 범위 20 Hz to 5, 30, 120 MHz
출력 전류 1 mA to 10 A
최대 출력 전류 80 A (8대 병렬연결시)
정확도 1 %
인터페이스
데이터시트
6565 HF DC 바이어스 장치는 Wayne Kerr 6500 분석기 (6500B 정밀 임피던스 분석기 또는 6500P HF LCR 미터)와 함께 사용하도록 설계되었습니다. 이 기능은 분석기가 AC 측정을 수행하는 동안 DUT (Device Under Test)를 통해 DC 바이어스 전류 소스를 제공하는 것입니다. 각 6565 장치는 최대 10A의 DC 전류를 제공 할 수 있으며 최대 8 개의 6565 장치를 병렬로 연결하여 최대 80A를 공급할 수 있습니다. 전면 패널의 디지털 전류계를 사용하면 DC 바이어스 전류 값을 볼 수 있으며 바이어스 전류가 활성화되면 표시기 LED가 표시됩니다.

고전류 50Ω 동축 케이블은 DC 바이어스 전류를 6565 장치에서 픽스처로 전달하는 데 사용됩니다. 6500 분석기 전면 패널의 측정 신호는 전용 케이블을 사용하여 픽스처에 연결되고 제어 케이블은 6500 및 6565의 후면 패널을 연결하며 안전 인터록 케이블은 픽스처에서 6565의 후면 패널에 연결됩니다.

6565 시리즈에는 3 가지 모델이 있습니다. 모델은 다음과 같이 주파수 범위에 따라 정의됩니다.

           6565-05    20Hz ~ 5MHz
           6565-30    20Hz ~ 30MHz
           6565-120  20Hz ~ 120MHz

모든 6500 분석기는 모든 6565 장치와 함께 사용할 수 있습니다. 시스템의 최대 측정 주파수는 더 낮은 최대 주파수를 가진 계측기에 의해 결정됩니다. 예를 들어 5MHz 6565-05와 함께 사용되는 120MHz 65120P의 최대 측정 주파수는 5MHz입니다.

6500 분석기는 6565 장치를 제어합니다. DC 바이어스 전류는 6500의 측정 설정의 일부로 설정되며 6565의 상태 및 경고 메시지가 6500의 디스플레이에 표시됩니다.

6500B / 6565 시스템의 일반적인 상처 구성 요소 측정은 DUT를 통한 DC 바이어스 전류가 0A에서 DUT의 최대 정격 전류로 스윕 될 때 인덕턴스 값을 측정하는 것입니다.

또 다른 일반적인 기술은 6500B Precision Component Analyzer에서 Reference Trace 기능을 사용하는 것입니다. 이를 통해 아래 예시 스크린 샷과 같이 서로 다른 DC 바이어스 전류 레벨에서 수행 된 주파수 스위프를 6500B 디스플레이에 즉시 표시하고 비교할 수 있습니다.

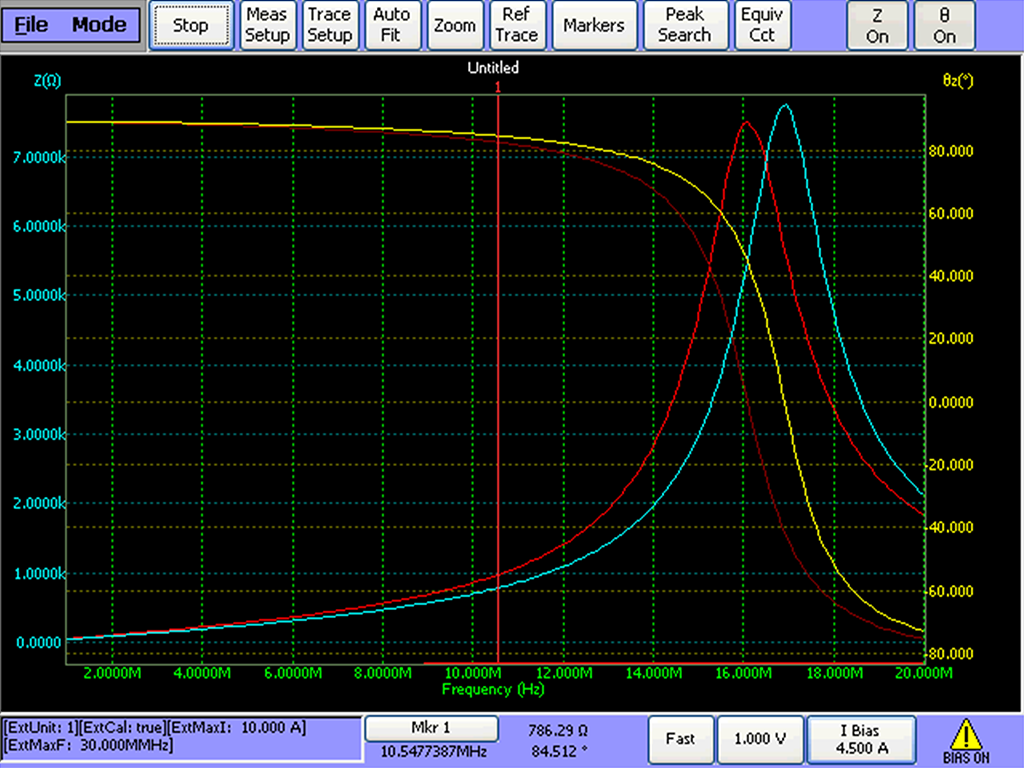

0A 및 10A DC 바이어스 전류의 임피던스 및 위상 각을위한 주파수 스윕




 - 현재 다른 제조업체에서 제공하는 비교 가능한 시스템이 없습니다
 - 테스트 대상 장치를 통해 흐르는 40A DC 바이어스 전류로 최대 120MHz 측정 가능
 - 80A DC 바이어스 전류로 최대 15MHz 측정 가능
 - 6500B 분석기로 DC 바이어스 전류를 스위프하면서 측정 할 수 있습니다
 - DC 바이어스 전류가 다른 주파수 스윕 측정은 6500B 기준 트레이스 기능을 사용하여 비교할 수 있습니다.
 - Wayne Kerr 픽스쳐는 오류 상태에서 작업자와 장비를 보호하기 위해 안전 인터록 회로 및 기타 보호 회로를 제공합니다.

6565 시리즈 DC bias 사양


Measurement Function The 6565 series of DC bias units must be used in conjunction with either the 6500B Precision Impedance Analyzer or the 6500P HF LCR Meter.
Frequency Range 6565-05 20 Hz to 5 MHz
6565-30 20 Hz to 30 MHz
6565-120 20 Hz to 120MHz
Compliance Voltage 9V maximum at 1 V ac drive level
10V maximum at 0.25 V ac drive level
Basic Accuracy ±1%, Varies with measurement speed, frequency and options chosen.

Input Specification Universal 85 to 265 V AC, 47 to 63 Hz
Input current 4.2 A rms max.
Power factor Meets EN61000-3-2
Unit powers up automatically when connected to a powered
analyzer. Isolating switch provided
Measurement Connections
옵션 및 악세서리


6500B 시리즈
임피던스 분석기, 사용하기 쉬운 그래픽 인터페이스 및 고해상도 컬러 디스플레이와 결합 된 정확한 고주파 측정. 모든 분석기는 모델에 따라 0.05 % 기본 정확도, 최소 주파수 20Hz 및 최대 주파수 120MHz입니다.


6500P 시리즈
고주파수 LCR 미터, 고주파수 LCR 미터의 6500P 시리즈는 확장 된 테스트 주파수 기능, 고 정확도 및 대형 고해상도 컬러 디스플레이를 포함합니다.


1J1026
DIP 픽스처, 1026 픽스처는 6565 dc 바이어스 장치와 함께 사용하여 최대 20A까지 테스트하기 위해 기존 DIL 장치를 장착합니다


1J1027
DIP 픽스처, 1027 픽스처는 최대 65A를 테스트하기 위해 기존 DIL 장치를 장착하기 위해 6565 dc 바이어스 장치와 함께 사용됩니다


1J1028
DIP 픽스처, 1028 픽스처는 최대 65A를 테스트하기 위해 기존 DIL 장치를 장착하기 위해 6565 dc 바이어스 장치와 함께 사용됩니다


1J1031
SMD 2 단자 하단 접점 어댑터, 1031 어댑터는 1026, 1027 또는 1028 픽스처와 함께 사용되어 최대 80A 테스트를 위해 하단 접점 표면 실장 장치에 2 단자 연결이 가능합니다.


1J1037
바이어스 고정 장치 어댑터, 1037 어댑터는 6565에서 SMD 테이핑 기계와 같은 원격 테스트 헤드로 SMA 인터페이스 연결을 제공합니다.


1J10264
4 개의 터미널 SMD 픽스처, 10264 픽스처는 6565 dc 바이어스 장치와 함께 사용되어 최대 20A의 테스트를 위해 하단 접점 표면 실장 장치에 4 개의 터미널 연결 가능


1J10274
4 개의 터미널 SMD 픽스처, 10274 픽스처는 6565 dc 바이어스 장치와 함께 사용되어 최대 40A의 테스트를 위해 하단 접점 표면 실장 장치에 4 개의 터미널 연결 가능


1J10284
4 개의 터미널 SMD 픽스처, 10284 픽스처는 6565 dc 바이어스 장치와 함께 사용되어 최대 80A의 테스트를 위해 하단 접점 표면 실장 장치에 4 개의 터미널 연결 가능
